在電子設計領域，高精度模擬到數字的轉換至關重要，它直接影響著系統的性能和可靠性。德州儀器（TI）的ADS1258作為一款16通道、24位的模數轉換器（ADC），憑借其出色的性能和豐富的特性，在眾多應用場景中展現出強大的競爭力。今天，我們就來深入探討一下ADS1258的各項特性、工作原理以及實際應用中的注意事項。

文件下載：ads1258.pdf

一、ADS1258的特性亮點

1. 高精度與高分辨率

ADS1258擁有24位的分辨率，且無丟碼現象，能夠提供極其精確的數字輸出。其積分非線性僅為0.0003%，直流穩定性也非常出色，典型的失調漂移為0.02μV/°C，增益漂移為0.4ppm/°C，確保了在不同環境溫度下的測量精度。

2. 靈活的輸入配置

該轉換器支持16個單端輸入或8個差分輸入，可根據實際需求靈活選擇輸入方式。同時，它支持單極性（+5V）或雙極性（±2.5V）操作，能適應各種不同的信號類型。

3. 低噪聲與高速度

在1.8kSPS的數據速率下，ADS1258的噪聲低至(2.8 \mu V_{RMS})，有效降低了測量誤差。它還提供了固定通道和自動通道掃描兩種模式，固定通道數據速率可達125kSPS，自動掃描數據速率為23.7kSPS/通道，滿足了不同應用場景下對速度的要求。

4. 豐富的功能特性

ADS1258具備開傳感器檢測功能，可及時發現傳感器故障；轉換控制引腳方便用戶對轉換過程進行精確控制；多路復用器輸出可用于外部信號調理，增強了系統的靈活性。此外，它還支持片上溫度、參考、失調、增益和電源電壓回讀，方便用戶對系統進行監測和校準。

5. 低功耗與多種工作模式

該轉換器的功耗僅為42mW，并支持待機、睡眠和掉電模式，有效降低了系統的功耗。在不同的工作模式下，用戶可以根據實際需求靈活調整功耗，延長設備的續航時間。

6. 通用輸入輸出接口

ADS1258提供了8個通用輸入輸出（GPIO）引腳，可用于連接外部設備，實現數據的輸入和輸出控制，進一步增強了系統的擴展性。

7. 靈活的時鐘源

它可以使用32.768kHz的晶體振蕩器或外部時鐘作為時鐘源，滿足了不同應用場景下對時鐘的要求。同時，內部的PLL可以將時鐘輸出用于驅動其他設備或控制器。

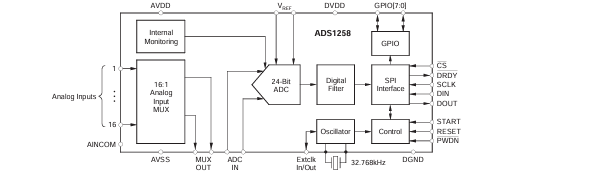

二、工作原理剖析

1. 輸入多路復用器

ADS1258的輸入多路復用器可以選擇連接到16個單端輸入、8個差分輸入或片上內部變量。其輸出可以路由到外部引腳進行信號調理，也可以直接內部連接到ADC輸入。在使用時，需要注意輸入電壓的范圍，確保不超過AVSS - 100mV至AVDD + 100mV，以避免ESD二極管導通影響測量結果。

2. 電壓參考輸入

電壓參考輸入（VREFP和VREFN）決定了ADC的參考電壓(V_{REF})。為了保證系統性能，需要使用高質量的參考電壓，并注意參考引腳的電壓范圍，同樣要避免ESD二極管導通。參考輸入的負載可以用一個40kΩ的有效電阻來建模，因此在選擇外部參考源時需要考慮其源阻抗。

3. ADC輸入

ADC輸入（ADCINP和ADCINN）通過內部電容對輸入信號進行采樣和轉換。采樣過程分為充電和放電兩個階段，重復周期為(t{SAMPLE}=2 / f{CLK})。在這個過程中，輸入電容會從驅動源吸取瞬態電流，其平均電流可以用來計算有效阻抗，且該阻抗與(CLK)成反比。

4. 主時鐘

ADS1258需要一個高頻主時鐘來進行過采樣。時鐘源可以選擇內部振蕩器（搭配外部晶體）或外部時鐘。CLKSEL引腳決定了系統時鐘的來源，CLKIO引腳可以作為輸入或輸出使用。當使用外部晶體振蕩器時，需要連接一個22nF的PLL濾波電容到AVSS引腳，并將CLKENB位設置為使能時鐘輸出。

5. 數字濾波器

數字濾波器由一個固定的五階sinc濾波器和一個可編程的平均器組成。數據從模擬調制器以(f{CLK} / 2)的速率輸入到濾波器，固定濾波器的抽取值為64，輸出數據速率為(f{CLK} / 128)?？删幊唐骄鞯钠骄螖?shù)由DRATE[1:0]位設置，通過調整濾波量，可以在分辨率和數據速率之間進行權衡。

6. 調制器

調制器將模擬輸入電壓轉換為脈沖編碼調制（PCM）數據流。當差分模擬輸入接近參考電壓時，PCM數據流中“1”的密度最高；當輸入接近零時，“0”和“1”的密度幾乎相等。四階調制器將量化噪聲轉移到高頻區域，便于數字濾波器進行去除。同時，調制器會持續對輸入進行斬波，提高了失調和失調漂移性能，但對于外部電路產生的失調或失調漂移，需要使用外部斬波功能來消除。

7. 數據速率計算

數據速率取決于系統時鐘頻率(f_{CLK})和轉換器配置，可以通過特定的公式進行計算。在自動掃描模式和固定通道模式下，數據速率的計算公式有所不同，具體可參考文檔中的相關公式。

三、實際應用中的注意事項

1. 硬件設計

• 電源供應：ADS1258可以接受單+5V電源或雙極性電源（通常為AVDD = +2.5V，AVSS = -2.5V），數字電源（DVDD）范圍為2.7V至5.25V。為了減少電源噪聲，建議在靠近器件引腳處使用10μF鉭電容和0.1μF陶瓷電容進行旁路，或者使用單個10μF陶瓷電容。同時，電源應避免與產生電壓尖峰的設備共享。
• 模擬輸入：16通道模擬輸入多路復用器提供了多種輸入配置選項，但輸入信號的絕對電壓不能超過模擬電源軌±100mV。對于超過電源軌的輸入信號，需要進行分壓處理。在固定通道模式下，可以任意選擇正輸入和負輸入通道。
• 輸入過載保護：為了防止多路復用器輸入過載影響其他通道的轉換，建議使用外部肖特基二極管鉗位和串聯電阻進行保護。
• ADC輸入：在ADS1258的外部多路復用器環路中，可以加入信號調理電路，如放大器，以提供增益、緩沖和濾波功能。為了獲得最佳性能，建議使用差分輸入驅動ADC。同時，要注意電源供應順序和潛在的過壓故障情況，可以使用保護電阻和外部鉗位二極管進行保護。
• 參考輸入：參考輸入應使用低阻抗源驅動，并在參考引腳之間直接連接10μF鉭電容和0.1μF陶瓷電容。當退出睡眠模式時，要確保參考驅動器的瞬態響應足夠快，或者丟棄前幾個讀數。
• 時鐘源：內部振蕩器使用PLL電路和外部32.768kHz晶體生成15.7MHz主時鐘，需要在PLLCAP引腳和AVSS之間連接22nF電容。晶體和負載電容應盡量靠近引腳放置，避免與其他交流組件的走線靠近。外部時鐘源的頻率最高可達16MHz，為了獲得最佳性能，SPI接口控制器和轉換器的時鐘應在同一域內。
• 數字輸入輸出：建議在器件的數字輸入輸出端使用50Ω（典型值）的串聯電阻進行源端匹配，以減少數字線路上的振鈴和過沖。
• 硬件引腳：START、DRDY、RESET和PWDN引腳可以直接控制ADS1258，也可以通過SPI接口使用相應的命令進行控制。PWDN引腳可將ADC置于低功耗狀態。
• SPI接口：ADS1258的SPI接口由CS、SCLK、DIN和DOUT四個信號組成。當CS為高電平時，DIN輸入被忽略，DOUT輸出呈高阻態。SPI接口可以在不使用CS的情況下進行最小配置（將CS接地）。
• GPIO：ADS1258的8個GPIO引腳可通過寄存器設置進行輸入輸出配置。如果不使用這些引腳，應將其拉高或拉低，避免浮空。

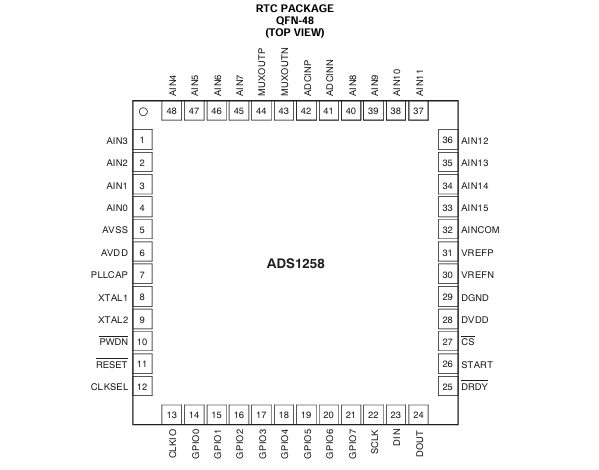

• QFN封裝：對于QFN封裝的ADS1258，其暴露的散熱焊盤應與AVSS電氣連接，具體的PCB布局建議可參考應用筆記SLUA271。

2. 配置與通信

• 配置寄存器：通過SPI接口對ADS1258的配置寄存器進行設置，包括輸入模式、數據速率、斬波功能等。在配置過程中，需要注意寄存器的默認值和各個位的功能。
• 通信協議：ADS1258通過SPI接口進行通信，支持多種命令，如通道數據讀取、寄存器讀寫、脈沖轉換、復位等。在讀取數據時，可以選擇直接讀取或寄存器格式讀取，需要注意與DRDY信號的同步，避免數據丟失。

3. 應用案例

• 醫療設備：ADS1258的高精度和低噪聲特性使其非常適合用于醫療設備中的信號采集，如心電圖（ECG）、腦電圖（EEG）等監測設備，能夠準確地采集人體生物電信號。
• 航空電子：在航空電子領域，對數據的準確性和可靠性要求極高。ADS1258的高分辨率和穩定性可以滿足航空電子系統中對傳感器數據采集的需求，如飛行參數監測、導航系統等。
• 工業系統：在工業控制系統中，ADS1258可用于多通道儀器儀表的快速掃描，如溫度、壓力、流量等參數的測量。其靈活的輸入配置和自動掃描功能可以提高系統的效率和可靠性。
• 測試與測量系統：對于需要高精度測量的測試與測量系統，ADS1258是一個理想的選擇。它可以對各種信號進行精確測量，并提供實時的數據輸出。

四、總結

ADS1258作為一款高性能的24位模數轉換器，具有高精度、低噪聲、靈活配置等諸多優點。在實際應用中，通過合理的硬件設計、正確的配置和通信方式，可以充分發揮其性能優勢，滿足各種不同應用場景的需求。希望本文對電子工程師們在使用ADS1258進行設計時有所幫助。你在使用ADS1258的過程中遇到過哪些問題呢？歡迎在評論區留言討論。
