在電子設計領域，A/D轉換器是連接模擬世界和數字世界的橋梁，其性能的優劣直接影響到整個系統的精度和穩定性。今天，我們就來深入探討一款性能出色的A/D轉換器——ADC128S102。

文件下載：adc128s102.pdf

1. 特性與應用場景

1.1 主要特性

ADC128S102具有眾多引人注目的特性。它擁有八個輸入通道，能夠同時處理多個模擬信號，為多通道數據采集系統提供了便利。轉換速率范圍在500 ksps到1 MSPS之間，可根據不同的應用需求靈活調整。此外，它還具備可變功率管理功能，獨立的模擬和數字電源設計，能夠有效降低功耗，提高系統的能效。其輸出串行數據采用直二進制格式，兼容SPI、QSPI、MICROWIRE和許多常見的DSP串行接口，方便與各種微控制器和數字信號處理器進行連接。

1.2 應用場景

基于其特性，ADC128S102在多個領域都有廣泛的應用。在汽車導航系統中，它可以對多個傳感器的模擬信號進行高精度轉換，為導航算法提供準確的數據支持。在便攜式系統中，其低功耗特性能夠延長設備的續航時間。在醫療儀器領域，高精度的轉換性能可以確保對生物電信號等微弱模擬信號的準確采集。此外，它還適用于移動通信、儀器儀表和控制系統等領域。

2. 關鍵規格參數

2.1 電源參數

ADC128S102采用獨立的模擬和數字電源供電。模擬電源（$V_A$）的范圍為 +2.7 V到 +5.25 V，數字電源（$V_D$）的范圍為 +2.7 V到 $V_A$。在正常工作時，使用 +3 - V 或 +5 - V 電源的功耗分別為 2.3 mW 和 10.7 mW。在掉電模式下，使用 +3 - V 電源的功耗可降低至 0.06 μW，使用 +5 - V 電源的功耗可降低至 0.25 μW。這種低功耗設計使得它在對功耗要求較高的應用場景中具有很大的優勢。

2.2 轉換精度參數

轉換精度是衡量A/D轉換器性能的重要指標。ADC128S102的分辨率為12位，無缺失碼。在積分非線性（INL）和差分非線性（DNL）方面，不同的電源電壓會對其產生影響。例如，當 $V_A = V_D = +5.0$ V 時，INL 最大為 +1.2 LSB，DNL 最大為 +1.5 / - 0.9 LSB。這些參數保證了轉換器在不同工作條件下都能提供較高的轉換精度。

2.3 其他參數

在時鐘頻率方面，其確保性能的頻率范圍為 8 MHz 到 16 MHz。輸入信號范圍為 0 V 到 $V_{REF}$，直流泄漏電流在 -1 μA 到 1 μA 之間。這些參數為工程師在設計電路時提供了明確的參考，確保系統能夠穩定可靠地工作。

3. 引腳配置與功能

ADC128S102采用16引腳的TSSOP封裝，各引腳具有不同的功能。例如，CS引腳是芯片選擇引腳，在其下降沿觸發轉換過程，只要CS保持低電平，轉換就會持續進行。SCLK引腳是數字時鐘輸入引腳，直接控制轉換和讀出過程，其頻率范圍對轉換器的性能有重要影響。DIN引腳用于數字?jǐn)?shù)據輸入，通過它可以將控制寄存器的數據加載到芯片中。DOUT引腳則是數字?jǐn)?shù)據輸出引腳，輸出的采樣數據在SCLK的下降沿被時鐘輸出。了解這些引腳的功能對于正確使用ADC128S102至關重要。

4. 詳細工作原理

4.1 工作模式

ADC128S102有兩種主要的工作模式：連續轉換模式和突發模式。在連續轉換模式下，只要CS引腳保持低電平，轉換器就會連續進行轉換，每個轉換需要16個SCLK周期，這種模式可以提供最大的吞吐量。在突發模式下，用戶可以通過減少單位時間內的轉換次數來降低功耗，即在正常模式和掉電模式之間進行切換。

4.2 轉換過程

轉換過程分為跟蹤模式和保持模式。在跟蹤模式下，開關SW1將采樣電容連接到八個模擬輸入通道之一，SW2平衡比較器輸入，這個過程持續三個SCLK周期。在保持模式下，SW1將采樣電容連接到地，保持采樣電壓，SW2使比較器不平衡，控制邏輯通過電荷再分配DAC對采樣電容進行充電或放電，直到比較器平衡，這個過程持續十三個SCLK周期。

5. 應用設計要點

5.1 電源設計

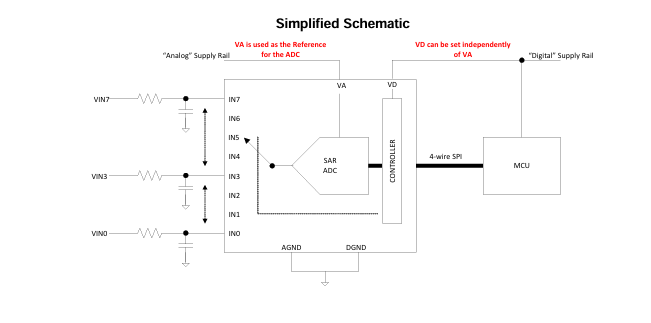

電源設計是確保ADC128S102正常工作的關鍵。由于它是雙電源設備，模擬電源和數字電源需要分別考慮。為了避免ESD二極管導通，數字電源 $V_D$ 不能超過模擬電源 $V_A$ 300 mV，因此 $V_A$ 必須先于或同時與 $V_D$ 上升。此外，為了減少數字電源噪聲對模擬電源的影響，建議將模擬和數字電源進行去耦處理，或者使用獨立的電源。同時，要盡量減小輸出負載電容，如果負載電容大于50 pF，可在ADC輸出端使用100 Ω的串聯電阻。

5.2 布局設計

布局設計對ADC的性能也有重要影響。要將模擬電路和數字電路分開，避免它們之間的電容耦合。時鐘線要盡量短，并進行適當?shù)慕K端匹配，以減少信號反射。模擬輸入要與嘈雜的信號走線隔離，外部元件要連接到干凈的接地平面。合理的布局可以有效降低噪聲干擾，提高系統的穩定性和精度。

6. 總結

ADC128S102是一款功能強大、性能出色的A/D轉換器，具有多通道、高轉換速率、低功耗等優點。在實際應用中，我們需要根據具體的需求合理選擇工作模式和參數，同時注意電源設計和布局設計等要點，以充分發揮其性能優勢。希望通過本文的介紹，能讓大家對ADC128S102有更深入的了解，在電子設計中能夠更好地運用這款轉換器。
