在電子工程師的日常工作中，A/D轉換器是實現模擬信號到數字信號轉換的關鍵組件。今天，我們就來詳細探討一下TI公司的ADC084S101這款4通道、500 ksps到1 Msps的8位A/D轉換器。

文件下載：adc084s101.pdf

產品概述

ADC084S101是一款低功耗的四通道CMOS 8位A/D轉換器，具備高速串行接口。與傳統A/D轉換器僅在單一采樣率下規定性能不同，ADC084S101在500 ksps到1 Msps的采樣率范圍內都有完整的性能參數。它采用逐次逼近寄存器（SAR）架構，并內置跟蹤保持電路，最多可接受4路輸入信號。輸出的串行數據為直二進制格式，兼容SPI?、QSPI?、MICROWIRE和許多常見的DSP串行接口。

產品特性與關鍵規格

特性

• 多采樣率范圍：在500 ksps到1 Msps的采樣率范圍內都能穩定工作。
• 四輸入通道：可同時處理4路模擬輸入信號。
• 可變電源管理：單電源供電，電壓范圍為2.7V - 5.25V，能有效降低功耗。

關鍵規格

引腳說明

模擬輸入引腳（IN1 - IN4）

引腳4 - 7為模擬輸入引腳，輸入信號范圍為0V到VA。這些引腳可連接不同的模擬信號源，實現多通道數據采集。

數字輸入輸出引腳

• SCLK（引腳10）：數字時鐘輸入，直接控制轉換和讀出過程。時鐘信號的頻率和占空比會影響轉換速度和數據傳輸時序。
• DOUT（引腳9）：數字?jǐn)?shù)據輸出，輸出樣本在SCLK引腳的下降沿從該引腳時鐘輸出。數據以串行方式傳輸，方便與其他數字設備連接。
• DIN（引腳8）：數字?jǐn)?shù)據輸入，ADC084S101的控制寄存器通過該引腳在SCLK引腳的上升沿加載數據?？赏ㄟ^該引腳設置轉換器的工作模式和通道選擇。
• CS（引腳1）：芯片選擇，CS引腳的下降沿啟動轉換過程，只要CS保持低電平，轉換就會持續進行。同時，CS還可作為輸出使能信號，控制DOUT引腳的數據輸出。

電源引腳

• VA（引腳2）：正電源引腳，應連接到穩定的+2.7V到+5.25V電源，并通過一個1 uF電容和一個0.1 uF單片電容旁路到GND，以減少電源噪聲。
• GND（引腳3）：電源和信號的接地引腳。

電氣特性

靜態特性

• 分辨率：8位，無丟失碼，能提供較高的轉換精度。
• INL和DNL：積分非線性（INL）和差分非線性（DNL）的典型值分別為±0.13 LSB和±0.10 LSB，保證了轉換的線性度。
• 偏移誤差和滿量程誤差：偏移誤差（VoFF）和滿量程誤差（FSE）的典型值分別為+0.53 LSB和0.52 LSB，通道間的偏移誤差匹配（OEM）和滿量程誤差匹配（FSEM）的典型值均為0.005 LSB，確保了通道間的一致性。

動態特性

• SINAD和SNR：信號與噪聲加失真比（SINAD）和信號與噪聲比（SNR）的典型值均為49.6 dB，能有效抑制噪聲干擾。
• THD和SFDR：總諧波失真（THD）的典型值為 -75 dB，無雜散動態范圍（SFDR）的典型值為67 dB，保證了輸出信號的純凈度。
• ENOB：有效位數（ENOB）的典型值為7.9位，反映了轉換器的實際性能。

電源特性

• 供電電壓：VA供電電壓范圍為2.7V（最小值）到5.25V（最大值）。
• 功耗：正常模式下，5.25V供電時的功耗為9.6 mW，關機模式下功耗可低至0.12 μW（3.6V供電），具有良好的電源管理能力。

應用信息

工作原理

ADC084S101基于電荷分配數模轉換器（DAC）設計，采用逐次逼近算法進行模擬到數字的轉換。當CS引腳為低電平時，前3個SCLK周期為跟蹤模式，ADC采集輸入電壓；第4到第16個SCLK周期為保持/轉換模式，完成轉換并將數據從DOUT引腳輸出。

使用方法

• 時序控制：CS引腳的下降沿啟動一個串行幀，每個幀必須包含整數倍的16個SCLK上升沿。在每個轉換周期內，數據通過DIN引腳寫入控制寄存器，指定下一次轉換的多路復用器地址。
• 電源管理：CS引腳為高電平時，ADC進入掉電模式，可有效降低功耗。用戶可通過調整轉換頻率來平衡吞吐量和功耗。

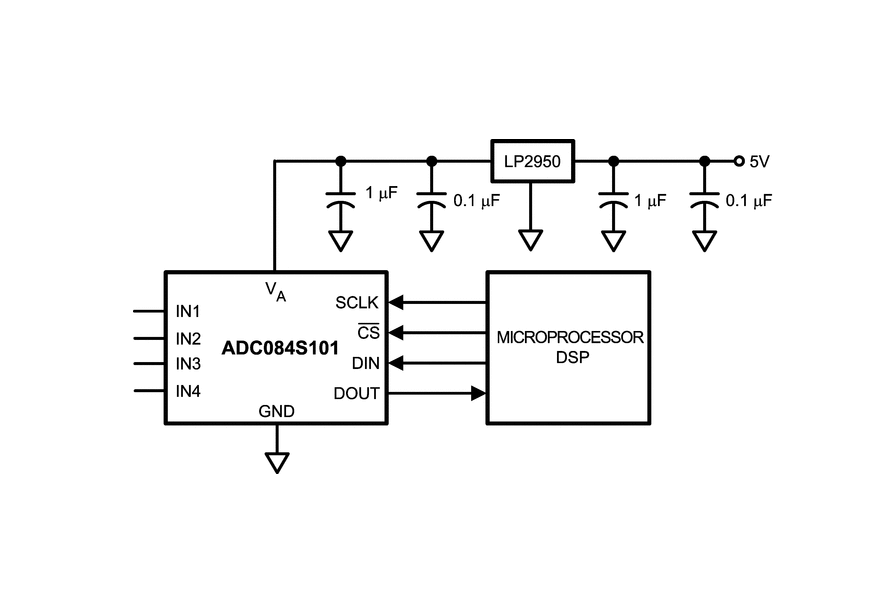

典型應用電路

在典型應用中，可使用TI的LP2950低壓差電壓調節器為ADC084S101提供電源，并通過電容網絡對電源引腳進行旁路，以減少電源噪聲。同時，應使用專用的線性穩壓器或提供足夠的去耦措施，確保ADC的性能不受電源噪聲影響。

注意事項

絕對最大額定值

在使用ADC084S101時，需注意各引腳的電壓和電流不能超過絕對最大額定值，否則可能會損壞器件。例如，電源電壓VA的范圍為 -0.3V到6.5V，任何引腳到GND的電壓范圍為 -0.3V到VA +0.3V。

靜電防護

該器件的內置ESD保護有限，在存儲或處理過程中，應將引腳短接或放置在導電泡沫中，以防止MOS柵極受到靜電損壞。

總結

ADC084S101是一款性能優異的8位A/D轉換器，具有多通道、寬采樣率范圍、低功耗等優點，適用于便攜式系統、遠程數據采集、儀器儀表和控制系統等多種應用場景。在設計過程中，工程師需根據具體需求合理選擇電源、控制時序，并注意靜電防護和電源噪聲等問題，以充分發揮該器件的性能優勢。你在使用A/D轉換器時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
