在電子設計領域，A/D轉換器是連接模擬世界和數字世界的橋梁，其性能直接影響到整個系統的精度和穩定性。今天，我們就來深入探討德州儀器（TI）的一款優秀產品——ADC102S101，一款2通道、采樣率范圍在500 ksps到1 Msps的10位A/D轉換器。

文件下載：adc102s101.pdf

一、產品概述

ADC102S101具有諸多出色特性，它支持在一定的采樣率范圍內工作，擁有兩個輸入通道，還具備可變的電源管理功能。其單電源供電范圍為2.7V - 5.25V，這種寬電壓范圍的設計使得它在不同的應用場景中都能靈活使用。

關鍵規格參數

從這些參數可以看出，ADC102S101在轉換精度和功耗方面都有著不錯的表現。那么在實際應用中，這些參數會如何影響系統性能呢？這就需要我們結合具體的應用場景來分析了。

應用場景

ADC102S101適用于多種場景，如便攜式系統、遠程數據采集以及儀器儀表和控制系統等。在便攜式系統中，其低功耗特性可以延長設備的續航時間；而在遠程數據采集和儀器儀表控制系統中，高精度的轉換能力則能保證數據的準確性。

二、產品特性詳解

架構與工作模式

ADC102S101基于逐次逼近寄存器（SAR）架構，內部集成了跟蹤保持電路。它可以配置為接受一個或兩個輸入信號，分別通過IN1和IN2引腳輸入。在工作過程中，它有跟蹤模式和保持模式。在跟蹤模式下，開關SW1將采樣電容連接到模擬輸入通道，SW2平衡比較器輸入；而在保持模式下，SW1將采樣電容連接到地，保持采樣電壓，SW2使比較器失衡，控制邏輯則指示電荷再分配DAC向采樣電容添加固定量的電荷，直到比較器平衡，此時DAC接收到的數字字就是模擬輸入電壓的數字表示。

輸出兼容性

其輸出串行數據為自然二進制編碼，并且與多種標準兼容，如SPI?、QSPI?、MICROWIRE以及許多常見的DSP串行接口。這使得它在與不同的數字系統進行連接時更加方便，工程師可以根據實際需求選擇合適的接口進行通信。

電源管理

ADC102S101的電源管理非常靈活。它采用單電源供電，電壓范圍為2.7V - 5.25V。在正常工作模式下，不同的供電電壓對應著不同的功耗，如3V供電時功耗為3.9 mW，5V供電時功耗為11.4 mW。當CS引腳為高電平時，設備進入掉電模式，此時功耗大幅降低，如5.25V供電時為90 nA，3.6V供電時為33 nA。用戶可以根據實際需求，通過控制轉換次數來在吞吐量和功耗之間進行權衡。

三、電氣特性分析

靜態特性

在靜態特性方面，ADC102S101的分辨率為10位，且保證無丟失碼。INL（積分非線性）和DNL（差分非線性）的典型值分別為+ 0.4/?0.1 LSB和+ 0.26/?0.16 LSB，這些參數反映了轉換器的線性度，線性度越好，轉換結果就越接近理想值。

動態特性

動態特性中，SINAD（信噪失真比）、SNR（信噪比）、THD（總諧波失真）和SFDR（無雜散動態范圍）等參數都表現出色。例如，在VA = +2.7V到5.25V，fIN = 40.3 kHz，-0.02 dBFS的條件下，SNR典型值為61.7 dB，THD典型值為 -82 dB。這些參數直接影響到轉換器在處理動態信號時的性能，對于需要處理復雜信號的應用場景至關重要。

輸入輸出特性

模擬輸入范圍為0V到VA，輸入電容在跟蹤模式下為33 pF，保持模式下為3 pF。數字輸入輸出方面，輸入高電壓和低電壓有明確的范圍要求，輸出編碼為自然二進制。這些特性決定了它與外部電路的接口要求，在設計電路時需要充分考慮這些因素，以確保系統的穩定性和可靠性。

四、使用與應用電路設計

使用方法

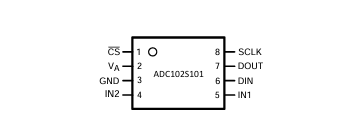

在使用ADC102S101時，CS引腳用于啟動轉換和界定串行數據傳輸幀，SCLK控制轉換過程和串行數據的時序，DOUT為串行數據輸出引腳，DIN為串行數據輸入引腳。一個串行幀從CS引腳的下降沿開始，到上升沿結束，每個幀必須包含整數倍的16個SCLK上升沿。在每個轉換周期內，前3個SCLK周期ADC處于跟蹤模式，獲取輸入電壓，接下來的13個SCLK周期完成轉換并輸出數據。

典型應用電路

在典型應用電路中，通常會使用一個低噪聲、低紋波的電源來為ADC102S101供電，例如德州儀器的LP2950低 dropout 電壓調節器。同時，為了減少電源噪聲對轉換器性能的影響，需要在電源引腳附近添加電容網絡進行旁路。在連接到微處理器或DSP時，采用四線接口進行通信。

注意事項

在設計電路時，需要注意模擬輸入的ESD保護，避免輸入電壓超出規定范圍導致ESD二極管導通，影響器件正常工作。此外，為了保證轉換器的性能，建議使用低阻抗的信號源驅動，并添加帶通或低通濾波器來減少諧波和噪聲。在處理電源噪聲方面，要盡量減小輸出負載電容，如果負載電容大于50 pF，可在ADC輸出端添加100 Ω的串聯電阻來限制充放電電流，提高噪聲性能。

五、總結

ADC102S101是一款性能卓越的10位A/D轉換器，它在采樣率范圍、精度、功耗和兼容性等方面都有著出色的表現。無論是在便攜式系統、遠程數據采集還是儀器儀表和控制系統等領域，都能發揮重要作用。作為電子工程師，在設計電路時，我們需要充分了解其特性和參數，結合實際應用場景進行合理設計，以充分發揮其優勢，實現系統的高性能和穩定性。

你在使用ADC102S101的過程中遇到過哪些問題呢？或者對于A/D轉換器的設計有什么獨特的見解？歡迎在評論區留言分享。
