在電子工程領域，數模轉換器（DAC）是連接數字世界和模擬世界的關鍵橋梁。今天，我們要詳細探討的是德州儀器（Texas Instruments）的DAC5675-EP，一款具有卓越性能和廣泛應用前景的14位400-MSPS數模轉換器。

文件下載：dac5675-ep.pdf

一、產品概述

DAC5675-EP是一款專為高速數字數據傳輸和波形重建而設計的14位分辨率數模轉換器，具有400-MSPS的更新速率。它采用了單組件、單測試點和單制造點的設計，確保了產品的一致性和可靠性。該器件的工作溫度范圍為 -55°C 至 125°C，適用于各種惡劣環境。同時，它還提供了增強的制造源減少（DMS）支持，包括產品變更通知和LVDS兼容輸入接口。

二、產品特性

2.1 高速性能

• 400-MSPS更新速率：能夠滿足高速數據處理的需求，適用于通信、測試測量等領域。
• 低雜散動態范圍（SFDR）：在70 MHz中頻、400 MSPS的條件下，SFDR可達69 dBc，保證了信號的純凈度。
• 高鄰道功率比（ACPR）：在不同的中頻和更新速率下，ACPR表現出色，如在30.72-MHz中頻、122.88 MSPS時為73 dBc。

2.2 溫度性能

• 寬溫度范圍：-55°C 至 125°C 的工作溫度范圍，使其適用于軍事、航空航天等對溫度要求苛刻的應用。

2.3 接口特性

• LVDS兼容輸入接口：支持高速數據傳輸，降低了電磁干擾（EMI）。

2.4 輸出特性

• 可調節輸出電流：差分可擴展電流輸出范圍為2 mA至20 mA，提供了20-dB的增益范圍控制能力。
• 片上1.2-V參考：提供穩定的參考電壓，也可使用外部參考電壓。

2.5 功耗特性

• 低功耗睡眠模式：睡眠模式下功耗可降低至約18 mW，節省了能源。

三、應用領域

3.1 通信領域

• 蜂窩基站發射通道：支持CDMA（WCDMA、CDMA2000、IS-95）、TDMA（GSM、IS-136、EDGE/GPRS）等多種通信標準，適用于單載波和多載波應用。

3.2 測試測量領域

• 任意波形生成：可用于生成各種復雜的波形，滿足測試測量的需求。

3.3 軍事通信領域

• 惡劣環境下的通信：其寬溫度范圍和高可靠性使其適用于軍事通信系統。

四、電氣特性

4.1 直流電氣特性

• 分辨率：14位分辨率，提供了高精度的模擬輸出。
• 線性度：積分非線性（INL）和差分非線性（DNL）表現良好，確保了輸出信號的準確性。
• 輸出特性：滿量程輸出電流范圍為2 mA至20 mA，輸出合規范圍為AVDD - 1至AVDD + 0.3 V。

4.2 交流電氣特性

• 輸出更新速率：最高可達400 MSPS，滿足高速信號處理的需求。
• 線性度：總諧波失真（THD）和雜散自由動態范圍（SFDR）在不同的時鐘頻率和輸出頻率下表現出色。

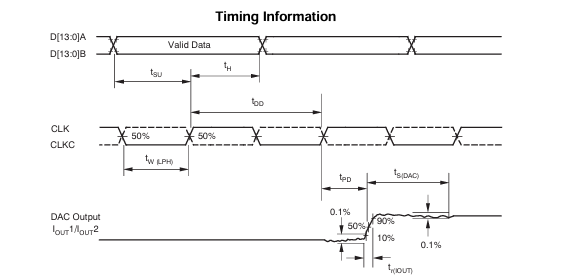

4.3 數字接口特性

• LVDS接口：具有低差分電壓擺幅和低恒定功耗的特點，支持高速數據傳輸。
• CMOS接口（SLEEP）：提供了簡單的睡眠模式控制接口。
• 時鐘接口：支持差分LVPECL兼容時鐘輸入，確保了時鐘信號的穩定性。

五、應用信息

5.1 詳細描述

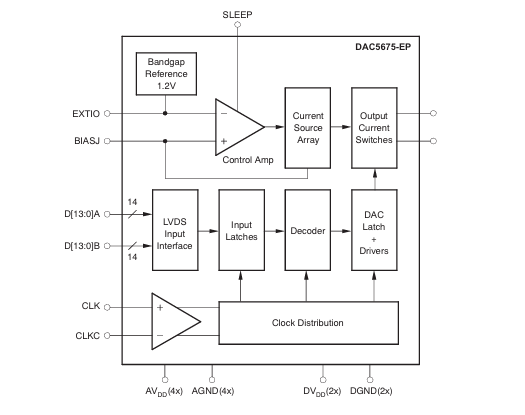

DAC5675采用了分段式NPN晶體管電流源陣列，能夠提供高達20 mA的滿量程輸出電流。差分電流開關將每個電流源的電流導向互補輸出節點IOUT1或IOUT2，實現了差分操作，消除了共模噪聲和偶數階失真分量，提高了信號輸出功率。

5.2 數字輸入

• LVDS總線輸入接口：具有低差分電壓擺幅和低恒定功耗的特點，支持高速數據傳輸。
• CMOS/TTL兼容數字輸入（SLEEP）：提供了簡單的睡眠模式控制接口。

5.3 時鐘輸入

• 差分LVPECL兼容時鐘輸入：確保了時鐘信號的穩定性，可使用多種時鐘源驅動。

5.4 電源輸入

• 獨立的模擬和數字電源：AVDD和DVDD可獨立設置，范圍為3.15 V至3.6 V。

5.5 DAC傳輸函數

• 互補輸出電流：IOUT1和IOUT2為互補輸出電流，可根據輸入代碼計算輸出電流。
• 差分輸出：差分輸出可提高信號功率，但需注意避免超出合規電壓范圍。

5.6 參考操作

• 片上帶隙參考：提供穩定的1.2 V參考電壓，也可使用外部參考電壓。
• 滿量程輸出電流調節：通過外部電阻RBIAS可調節滿量程輸出電流。

5.7 模擬電流輸出

• 差分輸出配置：可使用變壓器驅動雙端50-Ω電纜，提供了1:1和4:1阻抗比的配置選項。
• 輸出配置：可選擇不同的輸出配置，以滿足不同的應用需求。

5.8 睡眠模式

• 低功耗睡眠模式：通過將SLEEP引腳置高，可進入睡眠模式，降低功耗。

六、定義和術語

6.1 增益誤差

增益誤差定義為測量的滿量程輸出電流與 $16 ×V{(EXTIO) } / R{BIAS }$ 比值的百分比誤差。

6.2 偏移誤差

偏移誤差定義為輸入代碼為8192時，差分輸出電流（IOUT1 - IOUT2）與滿量程輸出電流一半的比值的百分比誤差。

6.3 總諧波失真（THD）

THD是前六個諧波分量的均方根和與基波輸出信號均方根值的比值。

6.4 信噪比（SNR）

SNR是基波輸出信號的均方根值與奈奎斯特頻率以下所有其他頻譜分量（不包括前六個諧波和直流）的均方根和的比值。

6.5 信納比（SINAD）

SINAD是基波輸出信號的均方根值與奈奎斯特頻率以下所有其他頻譜分量（包括噪聲和諧波，但不包括直流）的均方根和的比值。

6.6 鄰道功率比（ACPR）

ACPR是針對3.84-Mcps 3GPP W-CDMA輸入信號，在距載波5-MHz偏移處的3.84-MHz帶寬內測量的功率比。

6.7 模擬電源抑制比（APSSR）和數字電源抑制比（DPSSR）

APSSR和DPSSR分別是模擬電源和數字電源5%變化時，滿量程輸出電流的百分比變化。

七、封裝和訂購信息

DAC5675-EP采用48引腳PowerPAD?熱增強薄四方扁平封裝（HTQFP），具有良好的散熱性能。不同的訂購編號對應不同的包裝形式和數量，如Tape and reel（1000個）和Tray（250個）。

八、總結

DAC5675-EP是一款性能卓越的14位400-MSPS數模轉換器，具有高速、高精度、寬溫度范圍等優點。它在通信、測試測量、軍事通信等領域有著廣泛的應用前景。作為電子工程師，我們在設計過程中應充分考慮其特性和應用要求，合理選擇和使用該器件，以實現最佳的系統性能。同時，我們也要注意遵循德州儀器的相關文檔和建議，確保器件的正確使用和可靠性。
