在當今的電子設計領域，數模轉換器（DAC）扮演著至關重要的角色，尤其是在需要高精度信號轉換的應用場景中。今天，我們將深入探討德州儀器（Texas Instruments）的一款高性能14位、165MSPS數模轉換器——DAC904。

文件下載：dac904.pdf

一、DAC904概述

DAC904采用小幾何尺寸CMOS工藝制造，可在+2.7V至+5.5V的寬單電源范圍內工作，低功耗特性使其非常適合便攜式和電池供電系統。它屬于高性能轉換器家族，提供14位分辨率選項，且家族成員（如DAC908、DAC900和DAC902）引腳兼容，分別提供8位、10位和12位分辨率，為設計人員提供了豐富的選擇。

二、關鍵特性與優勢

（一）電氣特性卓越

1. 高分辨率與高更新率：具備14位分辨率，輸出更新率在不同電源電壓下表現出色。在2.7V至3.3V時可達125 - 165MSPS，在4.5V至5.5V時可達165 - 200MSPS，能滿足高速數據處理需求。
2. 低功耗設計：在+5V供電時功耗僅170mW，進入掉電模式后待機功耗低至45mW，有效降低系統能耗。
3. 高SFDR與低雜散：在20MHz輸出、100MSPS時，無雜散動態范圍（SFDR）可達64dBc，雜散脈沖低至3pV - s，確保輸出信號的純凈度。
4. 靈活的參考與滿量程調整：內置1.24V帶隙參考，也可使用外部參考。通過一個外部電阻可將滿量程輸出電流在2 - 20mA范圍內調整，同時保持指定的動態性能。

（二）應用領域廣泛

1. 通信領域：適用于通信發射通道，如無線本地環路（WLL）、蜂窩基站、數字微波鏈路和電纜調制解調器等，為通信系統提供高質量的模擬信號輸出。
2. 波形生成：可用于直接數字合成（DDS）和任意波形生成（ARB），滿足各種復雜波形的生成需求。
3. 醫療與超聲：在醫療設備和超聲檢測中，其高精度和低噪聲特性有助于提高檢測的準確性和可靠性。
4. 高速儀器與控制：為高速儀器和控制系統提供精確的模擬信號，確保系統的穩定運行。
5. 視頻與數字電視：在視頻處理和數字電視領域，可實現高質量的視頻信號轉換和處理。

三、工作原理與架構

（一）電流導向技術

DAC904采用電流導向技術實現快速切換和高更新率。其核心是一個分段電流源陣列，可提供高達20mA的滿量程輸出電流。每次DAC更新時，內部解碼器對差分電流開關進行尋址，通過將所有電流導向輸出求和節點（$I{OUT}$或$\overline{I{OUT}}$）形成相應的輸出電流。

（二）分段架構優勢

分段架構顯著降低了雜散能量，提高了動態性能（SFDR）和差分非線性（DNL）。電流輸出保持大于200kΩ的高輸出阻抗，有助于減少信號失真。

（三）參考與輸出關系

滿量程輸出電流由內部參考電壓（1.24V）與外部電阻$R{SET}$的比值決定，內部將參考電流$I{REF}$乘以32得到有效的DAC輸出電流。

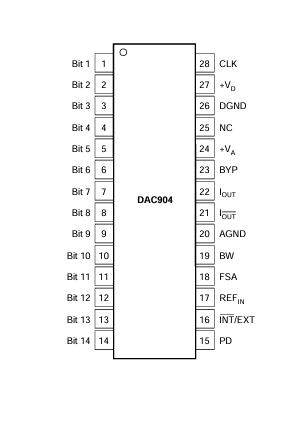

四、引腳配置與功能

（一）數據引腳

引腳1 - 14為數據位引腳，從最高有效位（MSB）到最低有效位（LSB）依次排列，用于輸入14位數字?jǐn)?shù)據。

（二）控制引腳

1. PD引腳：掉電控制輸入，高電平有效。內部有下拉電路，若不使用可懸空。
2. INT/EXT引腳：參考選擇引腳，用于選擇內部（= 0）或外部（= 1）參考操作。
3. REFIN引腳：參考輸入/輸出引腳，具體功能根據參考選擇而定。
4. FSA引腳：滿量程輸出調整引腳，通過連接外部電阻調整滿量程輸出電流。

（三）電源與接地引腳

1. +VA引腳：模擬電源電壓引腳，范圍為2.7V至5.5V。
2. +VD引腳：數字電源電壓引腳，范圍為2.7V至5.5V。
3. AGND引腳：模擬接地引腳。
4. DGND引腳：數字接地引腳。

（四）時鐘引腳

CLK引腳為時鐘輸入引腳，上升沿觸發數據鎖存，下降沿更新DAC輸出。

五、輸出配置與應用電路

（一）差分輸出配置

1. 變壓器配置：使用射頻變壓器將差分輸出信號轉換為單端信號，可顯著降低共模信號，提高動態性能。通過選擇合適的阻抗比，可實現最佳阻抗匹配和輸出電壓控制。
2. 運算放大器配置：采用差分放大器實現差分轉單端轉換和交流耦合。該配置適用于直流耦合輸出需求，但可能引入額外的失真，需選擇合適的放大器并進行參數調整。

（二）雙跨阻輸出配置

將信號輸出電流連接到運算放大器的求和節點，形成跨阻放大器。該配置可保持DAC輸出在虛地，實現最佳直流線性度，但在高頻時可能出現增益峰值，需進行補償。

（三）單端輸出配置

通過連接單個負載電阻將輸出電流轉換為電壓信號。負載電阻值應根據輸出合規范圍進行選擇，以確保輸出信號的線性度和穩定性。

六、參考操作模式

（一）內部參考操作

將INT/EXT引腳接地，啟用內部參考。使用2kΩ電阻可實現20mA滿量程輸出，通過選擇不同阻值的電阻可將輸出電流調整至2 - 20mA。建議在REFIN引腳旁路0.1μF或更大的陶瓷電容，以提高參考穩定性。

（二）外部參考操作

將INT/EXT引腳置為高電平，禁用內部參考，可使用外部參考電壓。外部參考輸入具有高輸入阻抗（1MΩ），但電壓范圍應在0.1V至1.25V之間。

七、數字輸入與電源管理

（一）數字輸入特性

數字輸入采用標準正二進制編碼，時鐘上升沿觸發數據鎖存，下降沿更新輸出。邏輯閾值取決于數字電源電壓，DAC904支持2.7V至5.5V的電源范圍。

（二）掉電模式

通過將PD引腳置為高電平可進入掉電模式，降低電源電流至小于9mA。未連接時，內部下拉電路使轉換器正常工作。

八、布局與接地注意事項

在設計PCB時，應注意以下幾點：

1. 接地與去耦：采用多層PCB板，將模擬和數字電源及接地引腳分開連接，使用0.1μF陶瓷電容進行去耦，確保低阻抗路徑。
2. 布線規則：模擬信號走線應與數字線路分開，避免噪聲耦合。模擬和數字接地平面應在DAC下方一點連接，電源應通過寬走線或平面提供，以降低阻抗。

九、總結

DAC904以其卓越的電氣特性、靈活的配置選項和廣泛的應用領域，成為電子工程師在數模轉換設計中的理想選擇。在實際應用中，設計人員應根據具體需求合理選擇輸出配置、參考模式和電源管理方式，并注意PCB布局和接地，以充分發揮DAC904的性能優勢。你在使用DAC904或其他數模轉換器時遇到過哪些問題？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
