在電子設計領域，數模轉換器（DAC）如同連接數字世界與模擬世界的橋梁，其性能的優劣直接影響到整個系統的表現。今天，我們就來深入探討一款備受矚目的DAC——DAC5672，看看它究竟有何獨特之處。

文件下載：dac5672.pdf

一、產品概述

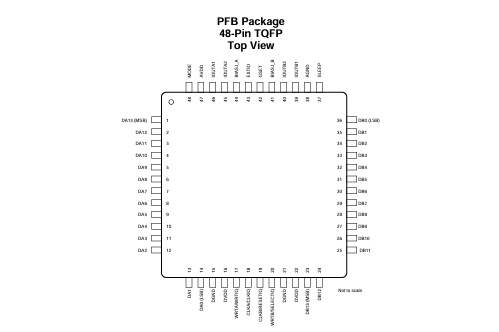

DAC5672是德州儀器（TI）推出的一款14位、275 MSPS的雙發射數模轉換器，專為滿足高性能模擬輸出需求而設計。它采用48引腳薄型四方扁平封裝（TQFP），具有出色的動態性能和低功耗特性，適用于多種應用場景。

二、核心特性

（一）輸出特性

每個DAC都具備高阻抗差分電流輸出，既適用于單端輸出配置，也能用于差分模擬輸出配置。通過外部電阻，可單獨或共同調節每個DAC的滿量程輸出電流，范圍通常在2 mA至20 mA之間。這為設計人員提供了極大的靈活性，能夠根據具體應用需求進行精確調整。

（二）參考電壓

芯片內置了精確的1.2 V電壓參考，該參考電壓經過溫度補償，能提供穩定的電壓輸出。同時，也支持使用外部參考電壓，進一步滿足不同應用對參考電壓精度和穩定性的要求。

（三）動態性能

• 高無雜散動態范圍（SFDR）：在5 MHz時可達84 dBc，有效減少了雜散信號的干擾，提高了信號的純凈度。
• 高三階雙音互調（IMD3）：在15.1 MHz和16.1 MHz時為79 dBc，保證了在多信號環境下的線性度和互調性能。
• WCDMA鄰道泄漏比（ACLR）：基帶時為78 dB，30.72 MHz時為73 dB，滿足了無線通信系統對鄰道干擾的嚴格要求。

（四）數據接口

擁有兩個14位并行輸入端口，每個端口都有獨立的時鐘和數據鎖存器。在交錯模式下，還支持在一個端口上為每個DAC提供復用數據，增強了數據傳輸?shù)撵`活性。

（五）低功耗設計

正常工作時功耗僅為330 mW，進入掉電模式后功耗可降至9 mW，非常適合對功耗敏感的應用場景。

三、應用領域

（一）無線通信

在蜂窩基站收發信機的發射通道中，DAC5672可用于CDMA（如W - CDMA、CDMA2000、IS - 95）、TDMA（如GSM、IS - 136、EDGE和UWC - 136）等多種通信標準，為無線信號的發射提供高質量的模擬輸出。

（二）醫療和測試儀器

在醫療設備和測試儀器中，對信號的精度和穩定性要求極高。DAC5672的高性能特性使其能夠滿足這些應用對模擬信號輸出的嚴格要求，為醫療診斷和測試測量提供可靠的支持。

（三）任意波形發生器（ARB）

可用于生成各種復雜的波形，為科研、教學和工業生產中的信號模擬提供了強大的工具。

（四）直接數字合成（DDS）

在DDS系統中，DAC5672能夠?qū)?a target="_blank">數字信號準確地轉換為模擬信號，實現高精度的頻率合成。

（五）電纜調制解調器終端系統（CMTS）

為CMTS系統提供高質量的模擬信號輸出，確保數據的穩定傳輸。

四、詳細解析

（一）架構設計

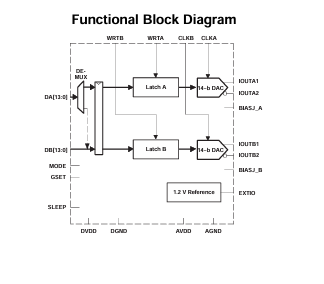

DAC5672采用電流導向技術，通過分段電流源陣列實現快速切換和高更新速率。內部解碼器在每次DAC更新時對差分電流開關進行尋址，將電流導向輸出求和節點，形成相應的輸出電流。這種分段架構顯著降低了毛刺能量，提高了動態性能和差分非線性（DNL）。

（二）增益控制

通過GSET引腳可選擇增益設置模式：

• 獨立增益設置模式：GSET引腳為低電平時，每個DAC的滿量程輸出電流由內部參考電壓（1.2 V）與連接到BIASJ_A和BIASJ_B的獨立外部電阻的比值決定，可獨立調節每個DAC的輸出電流，補償發射信號路徑中可能存在的增益失配。
• 同時增益設置模式：GSET引腳為高電平時，兩個DAC的滿量程輸出電流由連接到BIASJ_A的單個外部電阻決定。

（三）工作模式

• 雙總線模式：MODE引腳連接到DVDD，兩個DAC通道獨立工作，每個通道有自己的寫信號和時鐘信號，數據分別加載到各自的輸入鎖存器和DAC鎖存器中。
• 單總線交錯模式：MODE引腳連接到DGND，A和B通道共享寫輸入和更新時鐘，通過復用邏輯將輸入數據導向相應的輸入鎖存器。在這種模式下，A通道輸入數據速率是DAC核心更新速率的兩倍。

（四）模擬輸出

提供兩個互補電流輸出IOUT1和IOUT2，輸出阻抗大于300 kΩ。輸出信號的電壓擺幅受正負合規性限制，負極限為 - 1 V，由CMOS工藝的擊穿電壓決定；正合規性在滿量程輸出電流為20 mA時為1.2 V。為了獲得最佳失真性能，建議將最大滿量程輸出信號限制在約0.5 VPP。

（五）輸出配置

• 差分變壓器配置：使用RF變壓器將差分輸出信號轉換為單端信號，能顯著降低共模信號，提高動態性能?？筛鶕?jù)輸出頻譜和阻抗要求選擇合適的變壓器，如1:1或4:1阻抗比的變壓器。
• 單端配置：適用于需要單極性輸出電壓的應用，通過將輸出電流連接到負載電阻，將電流轉換為接地參考電壓信號。為提高直流線性度，可考慮使用I - V或運算放大器配置。

五、設計要點

（一）電源供應

建議使用推薦的工作電壓范圍（3 V至3.6 V）為器件供電，大多數情況下，使用低壓差線性穩壓器（LDO）可獲得最佳性能。若使用DC - DC開關電源，需確保其噪聲性能符合要求。

（二）布局設計

• 接地平面：使用單一接地平面，將數字信號和模擬信號分開布局，可在器件封裝中間進行虛擬劃分。
• 信號隔離：模擬輸出應盡量遠離開關時鐘和數字信號，減少數字電路對模擬輸出的耦合干擾。
• 去耦電容：去耦電容應靠近器件的電源引腳，以有效濾除電源噪聲。

六、總結

DAC5672以其卓越的性能、豐富的特性和靈活的配置，為電子工程師提供了一個強大的數模轉換解決方案。無論是在無線通信、醫療儀器還是其他領域，它都能發揮出出色的作用。在實際設計中，我們需要根據具體應用需求，合理選擇工作模式、輸出配置和電源供應，同時注意布局設計的細節，以充分發揮DAC5672的優勢，打造出高性能的電子系統。

你在使用DAC5672的過程中遇到過哪些問題？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
