在電子工程師的日常工作中，數模轉換器（DAC）是至關重要的組件。今天，我們要深入探討的是TI公司的DAC101S101和DAC101S101 - Q1這兩款10位微功耗數模轉換器，它們在諸多方面展現出了出色的性能。

文件下載：dac101s101.pdf

一、關鍵特性解析

1. 高可靠性與廣泛適用性

DAC101S101 - Q1通過了AEC - Q100 Grade 1認證，采用汽車級生產流程，這意味著它能在汽車等對可靠性要求極高的環境中穩定工作。同時，它確保了單調性，在輸出代碼增加時，輸出電壓不會降低，為系統的穩定性提供了保障。

2. 低功耗與寬工作范圍

該轉換器具有低功耗的特點，正常模式下，在3.6V時功耗僅為0.63mW，5.5V時為1.41mW；進入掉電模式后，功耗更是大幅降低，3.6V時為0.14μW，5.5V時為0.33μW。其寬電源電壓范圍為2.7V至5.5V，能適應多種不同的電源環境；工作溫度范圍為 - 40°C至 + 125°C（DAC101S101 - Q1）或 - 40°C至 + 105°C（DAC101S101），可在惡劣的溫度條件下正常工作。

3. 出色的輸出性能

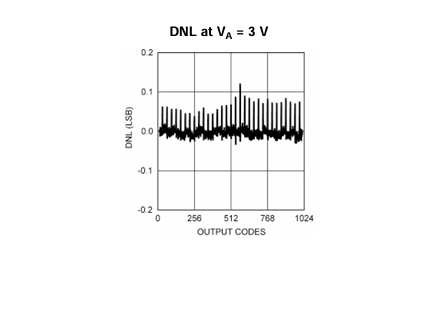

它支持軌到軌電壓輸出，輸出擺幅能達到電源電壓范圍。輸出建立時間典型值為8μs，能快速響應輸入信號的變化。分辨率為10位，DNL典型值為 + 0.15、 - 0.05 LSB，積分非線性（INL）在規定范圍內表現良好，能提供較為精確的模擬輸出。

二、豐富的應用場景

1. 電池供電設備

由于其低功耗和小封裝的特點，DAC101S101非常適合用于電池供電的儀器，如便攜式測量設備、手持終端等，能有效延長電池的使用時間。

2. 增益和偏移調整

可用于數字增益和偏移調整，在需要精確控制模擬信號增益和偏移的電路中發揮重要作用，例如音頻放大器的增益調整、傳感器信號的偏移校準等。

3. 可編程電源和衰減器

作為可編程電壓和電流源，能根據需求靈活調整輸出的電壓和電流；在可編程衰減器中，可實現對信號幅度的精確控制。

4. 汽車領域

DAC101S101 - Q1的汽車級認證使其能在汽車電子系統中可靠應用，如汽車儀表、車載娛樂系統、發動機控制系統等。

三、詳細的功能描述

1. 工作原理與架構

DAC101S101采用CMOS工藝制造，其架構由電阻串和開關組成，后面跟隨一個輸出緩沖器。電源電壓作為參考電壓，輸入編碼為直二進制，理想輸出電壓由公式 (V{OUT }=V{A} \times(D / 1024)) 計算得出，其中D為加載到DAC寄存器的二進制代碼的十進制等效值，范圍在0到1023之間。

2. 功能模塊分析

• DAC部分：電阻串由1024個等值電阻串聯而成，每個電阻節點都有一個開關，通過控制開關的閉合，將合適的節點連接到放大器，確保了DAC的單調性。
• 輸出放大器：為軌到軌類型，輸出電壓范圍為0V到 (V_{A}) 。不過，當輸出接近電源軌時，放大器的線性度會有所下降，因此線性度在規定的輸出范圍內進行指定。
• 上電復位：上電復位電路確保DAC輸出在上電時為零伏，直到有有效的寫入操作。
• 掉電模式：通過控制寄存器中的兩個位（DB13和DB12），可設置四種工作模式。當DB13和DB12都為0時，設備正常工作；其他三種組合可使設備進入掉電模式，降低功耗，同時輸出可通過不同阻值的電阻接地或處于高阻態。

3. 編程與接口

• 串行接口：采用三線串行接口，與SPI、QSPI、MICROWIRE和大多數DSP接口兼容。寫序列從SYNC線拉低開始，數據在SCLK的下降沿被時鐘輸入到16位移位寄存器，在第16個下降沿完成寫入操作。為降低功耗，SYNC和DIN線在寫序列之間應保持低電平。
• 輸入移位寄存器：有16位，前兩位為“無關位”，隨后兩位決定工作模式，剩余位為數據位。在SCLK的第16個下降沿，移位寄存器的內容被傳輸?shù)紻AC寄存器。

四、應用設計案例

1. 雙極性輸出設計

雖然DAC101S101設計為單電源單極性輸出，但通過外部電路可實現雙極性輸出。例如，使用一個電路可獲得 ± 5V的輸出電壓范圍，此時需要使用雙電源為輸出放大器供電。

2. 電源選擇建議

由于DAC101S101以電源電壓作為參考電壓，對電源的噪聲要求較高。可以選擇一些低噪聲的參考源或穩壓器作為電源，如LM4130、LM4050、LP3985和LP2980等。不同的電源有各自的特點和適用場景，在選擇時需要綜合考慮精度、穩定性、輸出電壓范圍等因素。

五、布局與注意事項

1. 電路板布局

為保證最佳的精度和最小的噪聲，印刷電路板應將模擬和數字區域分開，通過模擬和數字電源平面的位置來定義這兩個區域，且最好使用單一的接地平面。如果數字回流電流不流經模擬接地區域，單一接地平面設計更佳；若有必要，可采用“圍欄”技術防止模擬和數字接地電流混合；當“圍欄”技術不適用時，可使用分開的接地平面，但必須在一處連接，最好靠近DAC101S101。

2. 電源旁路

DAC101S101的電源應使用10μF和0.1μF的電容進行旁路，0.1μF電容應盡可能靠近設備的電源引腳，10μF電容可選用鉭電容，0.1μF電容應選用低ESL、低ESR類型。

3. 信號布線

應避免模擬和數字信號交叉，時鐘和數據線應位于電路板的元件側，并控制其阻抗。

六、總結

DAC101S101和DAC101S101 - Q1數模轉換器憑借其低功耗、寬工作范圍、高可靠性和出色的輸出性能，在眾多應用領域展現出了強大的競爭力。作為電子工程師，在設計相關電路時，我們需要充分考慮其特性和要求，合理選擇電源、優化布局布線，以確保系統的性能和穩定性。大家在實際應用中是否遇到過類似DAC的使用問題呢？歡迎在評論區分享交流。
