在電子設備的設計中，模擬信號與數字信號的轉換是實現智能化控制和處理的關鍵環節。ADC（模擬 - 數字轉換器）作為這一轉換過程的核心器件，其性能直接影響著整個系統的精度和穩定性。今天，我們將深入探討德州儀器（TI）推出的一款高性能ADC——ADC101S021，詳細解析其特性、應用及設計要點。

文件下載：adc101s021.pdf

器件概述

ADC101S021是一款低功耗、單通道CMOS 10位模擬 - 數字轉換器，具備高速串行接口。與傳統僅在單一采樣率下規定性能的做法不同，它在50 ksps至200 ksps的采樣率范圍內都有全面的性能指標。該轉換器基于逐次逼近寄存器（SAR）架構，并內置跟蹤保持電路，能高效準確地將模擬信號轉換為數字信號。它采用6引腳WSON和SOT - 23封裝，適用于工業溫度范圍（ - 40°C至 + 85°C），為各種應用場景提供了可靠的解決方案。

關鍵特性

多規格支持

• 寬電源電壓范圍：支持2.7V - 5.25V的單電源供電，適應不同的電源環境，提高了系統的靈活性。
• 高速接口兼容性：其輸出串行數據為直二進制格式，與SPI?、QSPI?、MICROWIRE和許多常見的DSP串行接口兼容，方便與各種數字系統進行連接。
• 可變功耗管理：具備電源管理功能，正常工作時，使用 + 3.6V或 + 5.25V電源的功耗分別為2.34 mW和8.9 mW；在電源關閉模式下，使用 + 5.25V電源時功耗可低至2.6 μW，有效降低了系統的整體功耗。

高精度性能

從數據表中的關鍵規格可以看出，ADC101S021在精度方面表現出色。DNL（差分非線性）典型值為 + 0.16 / - 0.09 LSB，INL（積分非線性）典型值為 + 0.14 / - 0.13 LSB，SNR（信噪比）典型值達到61.6 dB，這些指標確保了轉換結果的準確性和可靠性。

引腳與封裝

引腳說明

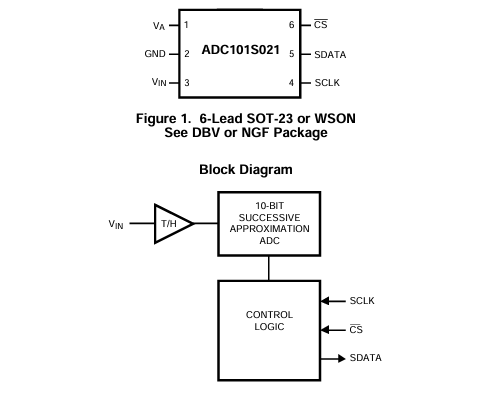

ADC101S021共有6個引腳，每個引腳都有其特定的功能：

• 模擬輸入輸出：VIN為模擬輸入引腳，可接受0V至VA的輸入電壓；SDATA為數字?jǐn)?shù)據輸出引腳，在SCLK的下降沿將輸出樣本時鐘輸出。
• 數字控制：SCLK為數字時鐘輸入引腳，直接控制轉換和讀出過程；CS為芯片選擇引腳，在其下降沿啟動轉換過程。
• 電源相關：VA為正電源引腳，需連接到穩定的2.7V - 5.25V電源，并通過1 μF電容和0.1 μF單片電容旁路到GND；GND為電源和信號的接地引腳。

封裝形式

該器件提供6引腳WSON和SOT - 23兩種封裝形式，用戶可根據實際應用需求進行選擇。不同封裝的熱阻有所差異，6引腳WSON封裝的熱阻為94℃/W，6引腳SOT - 23封裝的熱阻為265℃/W，在設計散熱方案時需要考慮這些因素。

性能指標

靜態特性

在靜態特性方面，ADC101S021的分辨率為10位且無丟失碼。INL和DNL在不同電源電壓范圍內都有嚴格的指標要求，例如在VA = + 2.7至 + 3.6V時，INL最大為±0.7 LSB，DNL最大為±0.6 LSB，這些指標保證了轉換器在不同工作條件下的線性度。

動態特性

動態特性是衡量ADC性能的重要方面。SINAD（信噪失真比）在VA = + 2.7至5.25V、fIN = 100 kHz、 - 0.02 dBFS條件下，最小值為60.7 dB；SNR最小值為61 dB；THD（總諧波失真）最大值為 - 79 dB；SFDR（無雜散動態范圍）最小值為74 dB；ENOB（有效位數）最小值為9.8位。這些指標表明該轉換器在處理動態信號時具有良好的性能。

電源特性

電源特性直接關系到系統的功耗和穩定性。在正常模式下，不同電源電壓和采樣率下的電源電流和功耗不同，例如在VA = + 5.25V、fSAMPLE = 200 ksps時，電源電流最大為2.4 mA，功耗最大為12.6 mW；在關閉模式下，功耗可大幅降低。

應用信息

工作模式

ADC101S021有正常模式和關閉模式兩種工作模式。當CS引腳拉低時，器件進入正常模式并開始轉換過程；若在CS拉低后的第十個SCLK下降沿之前將CS拉高，器件將進入關閉模式。通過合理控制兩種模式的時間比例，系統可以在吞吐量和功耗之間進行權衡。

典型應用電路

典型應用電路中，通常使用TI的LP2950低壓差電壓調節器為ADC提供電源，同時在電源引腳附近設置電容網絡進行旁路，以減少電源噪聲對轉換性能的影響。該ADC的三線接口可連接到微處理器或DSP，方便實現數據的采集和處理。

模擬輸入設計

模擬輸入部分需要注意ESD保護和信號源阻抗。輸入信號不應超過(VA + 300 mV)或(GND - 300 mV)，以免ESD二極管導通影響正常工作。為了消除采樣電容充電引起的失真，建議使用低阻抗源驅動ADC，特別是在采樣交流信號時，還需要添加抗混疊濾波器。

數字輸入輸出設計

數字輸入引腳（SCLK和CS）的最大額定電壓為 + 5.25V（相對于GND），不受電源電壓VA的限制，這使得ADC可以與各種邏輯電平的系統進行接口，提高了其通用性。

設計要點與注意事項

時序要求

在使用ADC101S021時，需要嚴格遵守其時序要求。例如，CS的最小脈沖寬度為10 ns，CS到SCLK的建立時間為10 ns，數據訪問時間在不同電源電壓下有所不同等。這些時序參數的滿足是保證轉換結果準確性的關鍵。

吞吐量計算

吞吐量取決于SCLK的頻率和兩次轉換之間的時間間隔。在最大指定SCLK頻率下，使用20 SCLK幀可以獲得最大吞吐量。例如，當SCLK為20 MHz時，最大吞吐量可達1 MSPS；當SCLK為1 MHz時，吞吐量為50 KSPS。在設計時，可以根據實際需求調整時鐘周期，但要確保滿足時序參數。

電源管理

ADC在首次加電或從關閉模式返回正常模式時需要一定的上電時間，相當于一次“虛擬”轉換。在啟動后應進行一次虛擬轉換，以確保后續轉換的準確性。同時，要注意在兩次轉換之間滿足tQUIET時間要求。

電源噪聲處理

電源噪聲會影響ADC的性能，特別是在充電輸出負載電容時，會引起電源電壓的變化，進而影響SNR和SINAD性能。為了減少電源噪聲，應盡量減小輸出負載電容，并在ADC輸出端使用100Ω串聯電阻。

總結

ADC101S021以其低功耗、高精度、高速接口兼容性和寬電源電壓范圍等優點，成為便攜式系統、遠程數據采集、儀器儀表和控制系統等應用的理想選擇。在設計過程中，工程師需要充分了解其特性和性能指標，嚴格遵守時序要求，合理處理電源噪聲，以確保系統的穩定性和可靠性。希望本文能為大家在使用ADC101S021進行設計時提供有價值的參考。你在使用這款A(yù)DC時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
