半導體封裝“焊線鍵合(Wire Bonding)”線弧相關培訓的詳解;

愛在七夕時 ? 來源:愛在七夕時 ? 作者:愛在七夕時 ? 2025-12-01 17:44 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

【博主簡介】本人“愛在七夕時”,系一名半導體行業質量管理從業者,旨在業余時間不定期的分享半導體行業中的:產品質量、失效分析、可靠性分析和產品基礎應用等相關知識。常言:真知不問出處,所分享的內容如有雷同或是不當之處,還請大家海涵。當前在各網絡平臺上均以此昵稱為ID跟大家一起交流學習!


半導體引線鍵合(Wire Bonding)是應用最廣泛的鍵合技術,也是半導體封裝工藝中的一個重要環節,主要利用金、鋁、銅、錫等金屬導線建立引線與半導體內部芯片之間的聯系。這種技術能夠?qū)⒔饘俨己竻^(qū)或微電子封裝I/O引線等與半導體芯片焊區連接,是確保半導體功能得以正常發揮的關鍵步驟。

在引線鍵合過程中,金屬線被焊接到芯片引線或基板上的金屬引腳上。這種技術特別適用于微小封裝和高密度布局,能夠提供良好的電性能和較低的電阻。焊線的目的是將晶粒上的接點以極細的金線(18~50μm)連接到引線架上的內引腳,從而將集成電路晶粒的電路信號傳輸?shù)酵饨纭?/p>

引線鍵合工藝中所用的導電絲主要有金絲、銅絲和鋁絲。不同的金屬絲在鍵合過程中有各自的特點和適用場景。例如,金絲因其良好的導電性能和穩定性而被廣泛使用,但成本較高;銅絲則具有較低的生產成本和良好的導電性能,因此在半導體封裝以及集成電路、LED等眾多領域得到推廣應用;鋁絲則常用于超聲鍵合工藝中。

引線鍵合的主要方式包括熱壓鍵合、超聲鍵合和熱聲鍵合。熱壓鍵合利用加壓和加熱的方法,使得金屬絲與焊區接觸面的原子間達到原子間的引力范圍,從而實現鍵合;超聲鍵合則是利用超聲波發生器使劈刀發生水平彈性振動,同時施加向下的壓力,使得劈刀帶動引線在焊區金屬表面迅速摩擦,完成焊接;熱聲鍵合則是結合了熱壓和超聲兩種方法的特點。

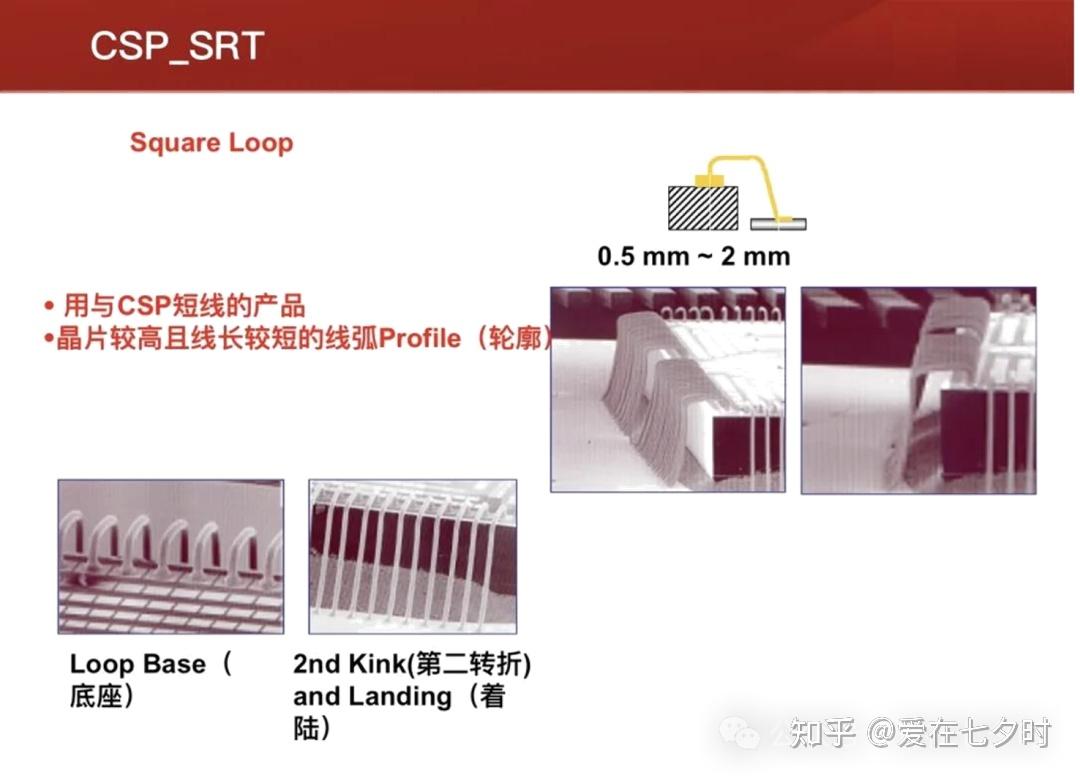

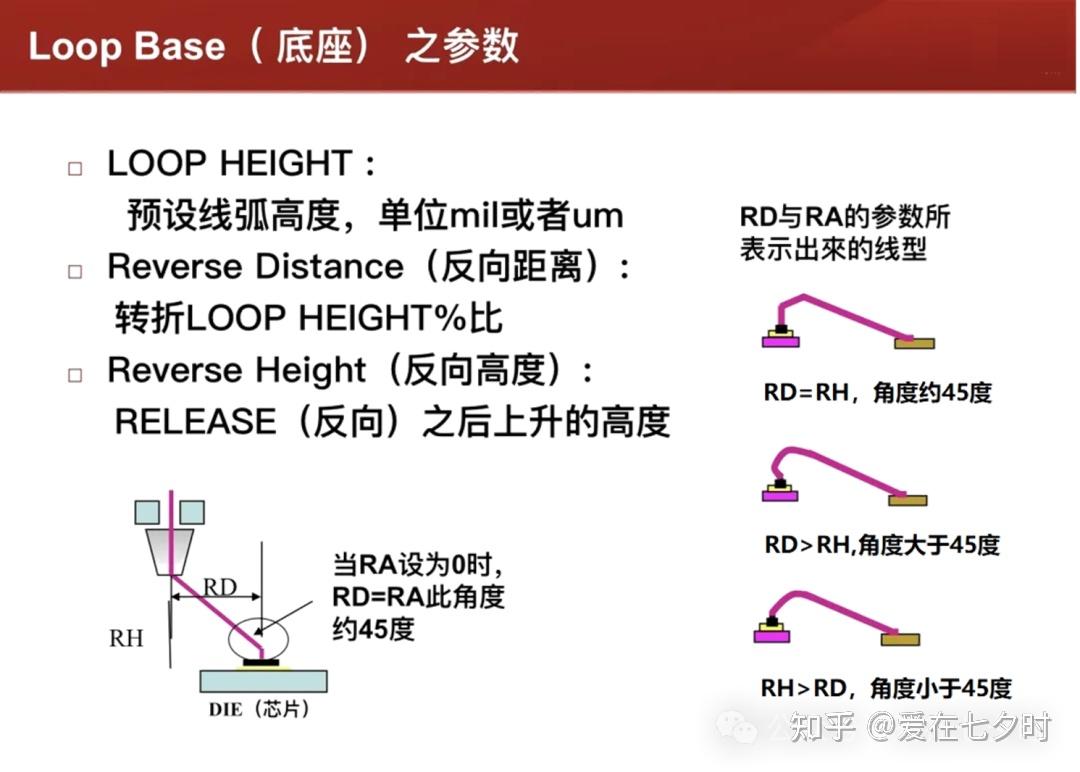

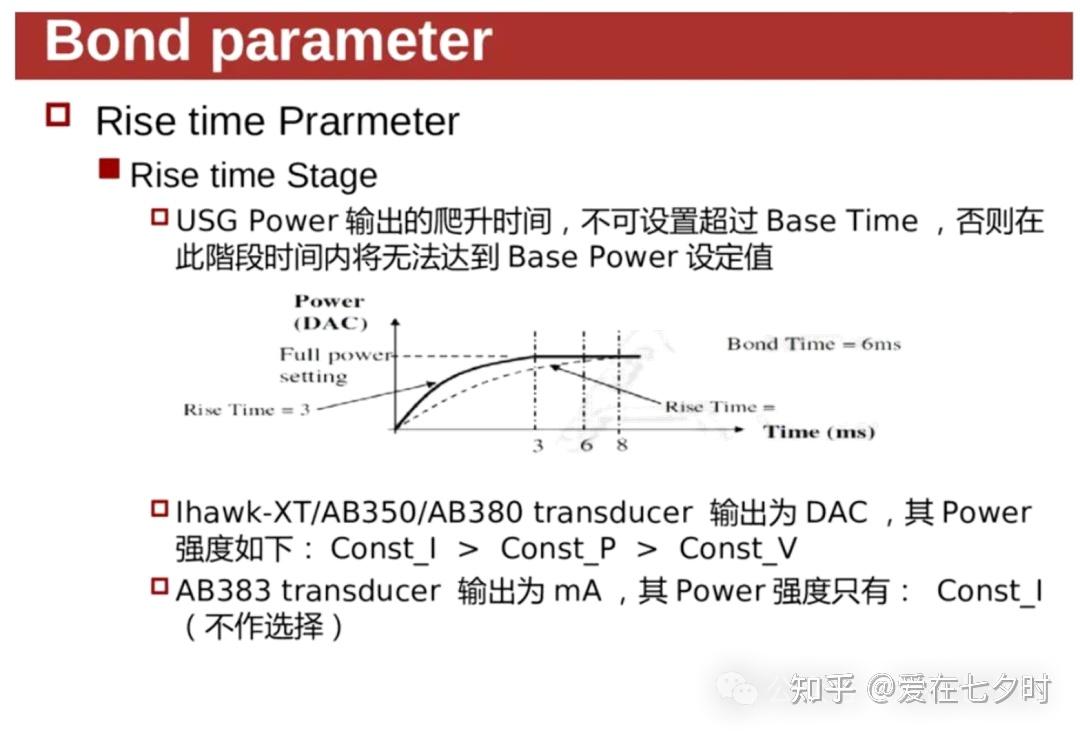

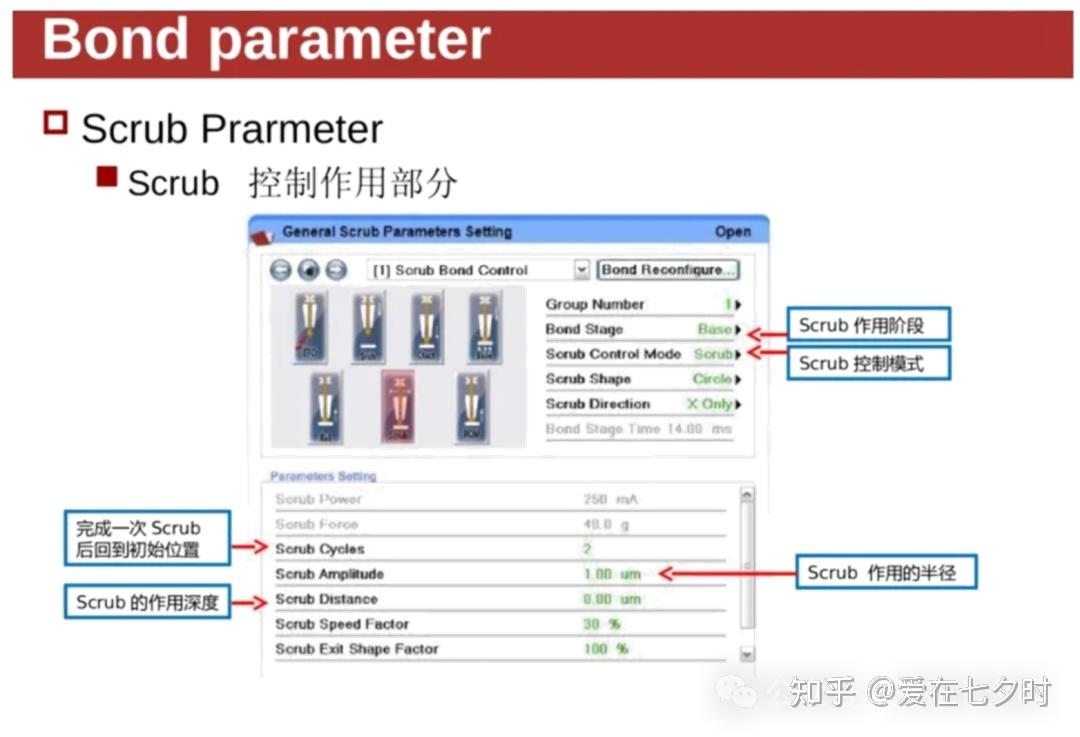

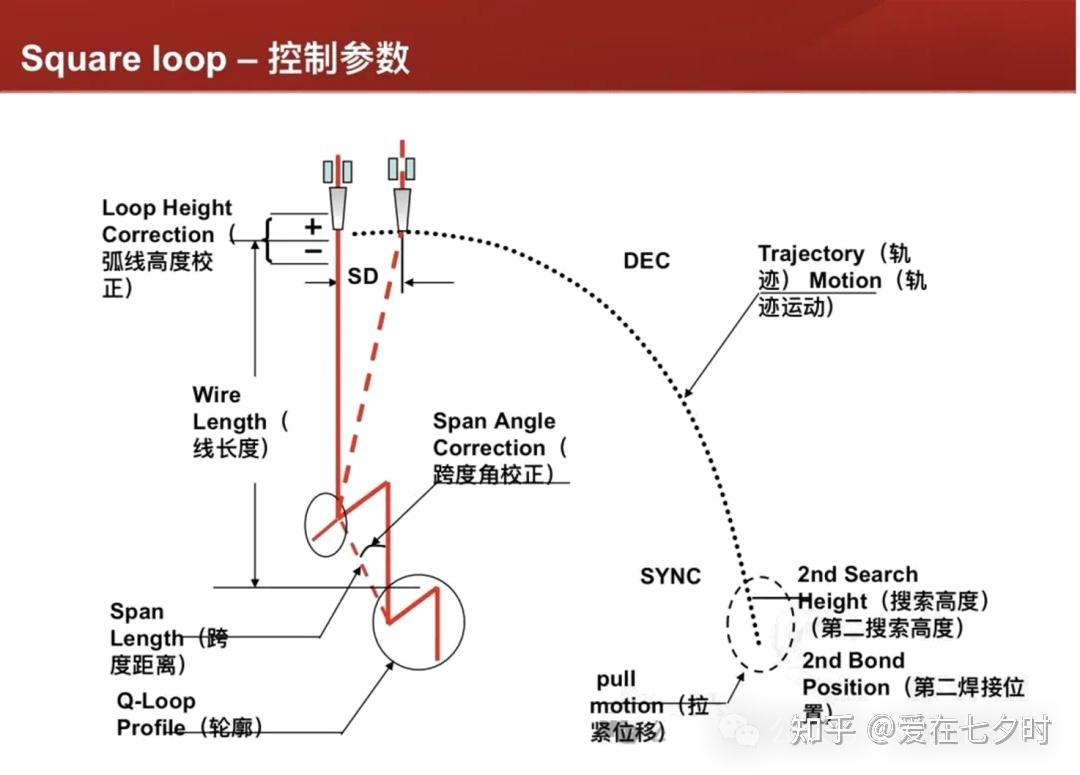

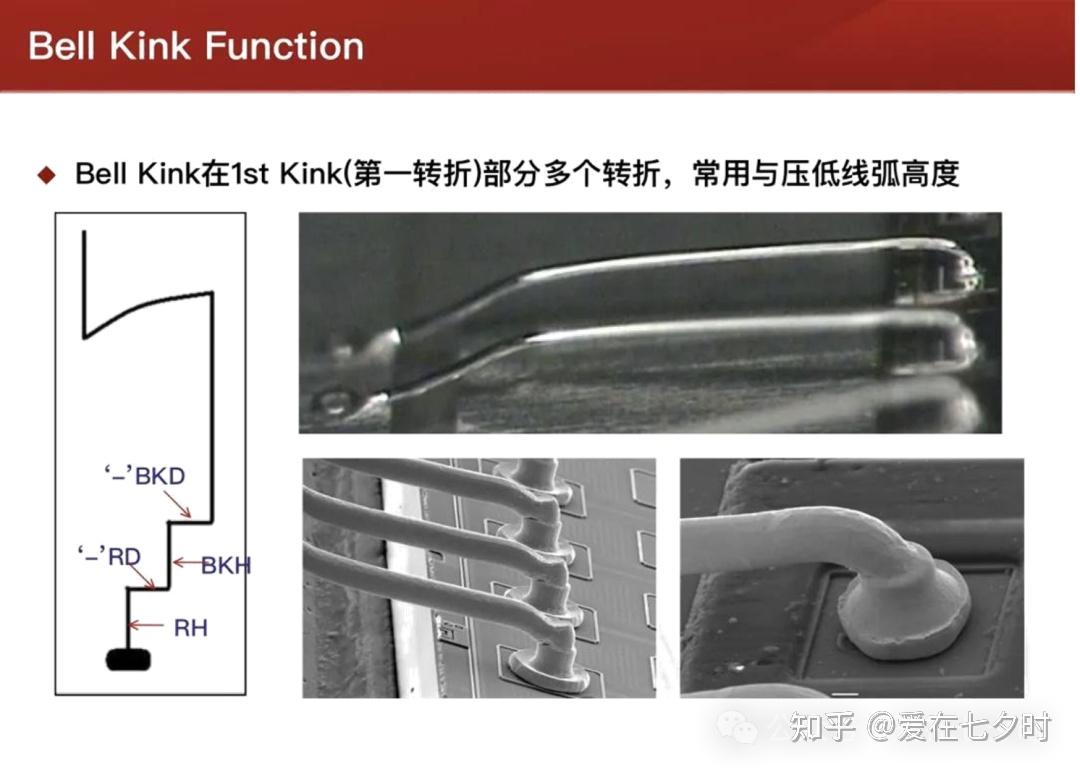

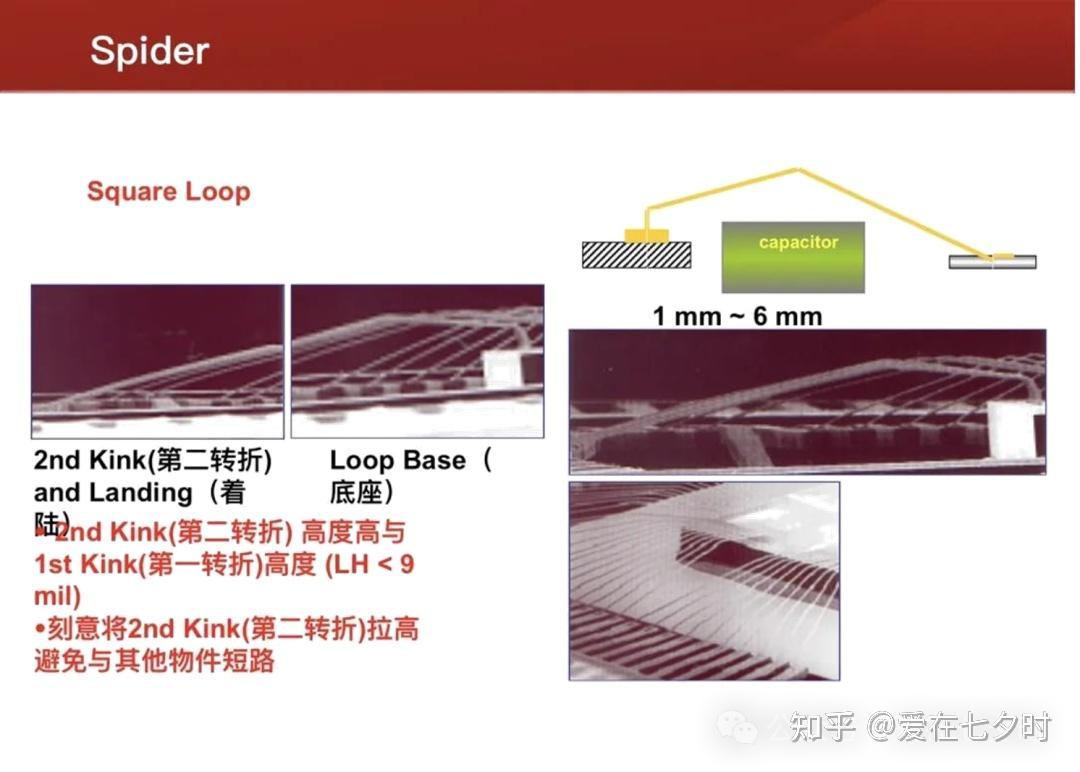

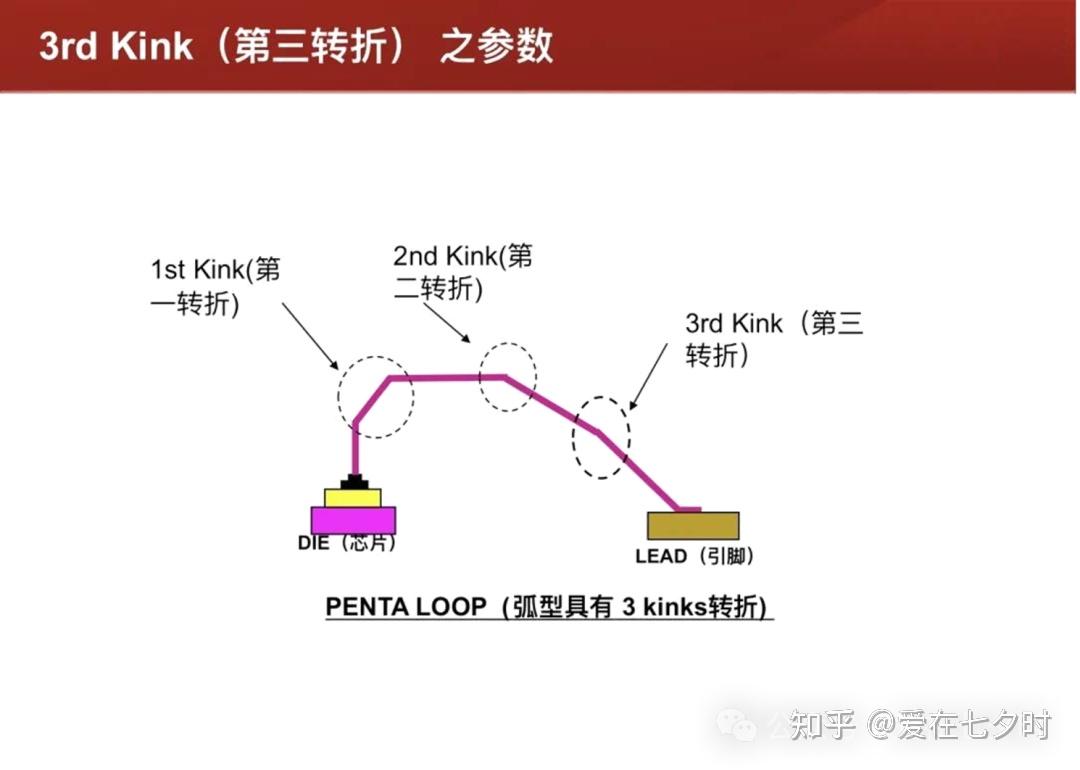

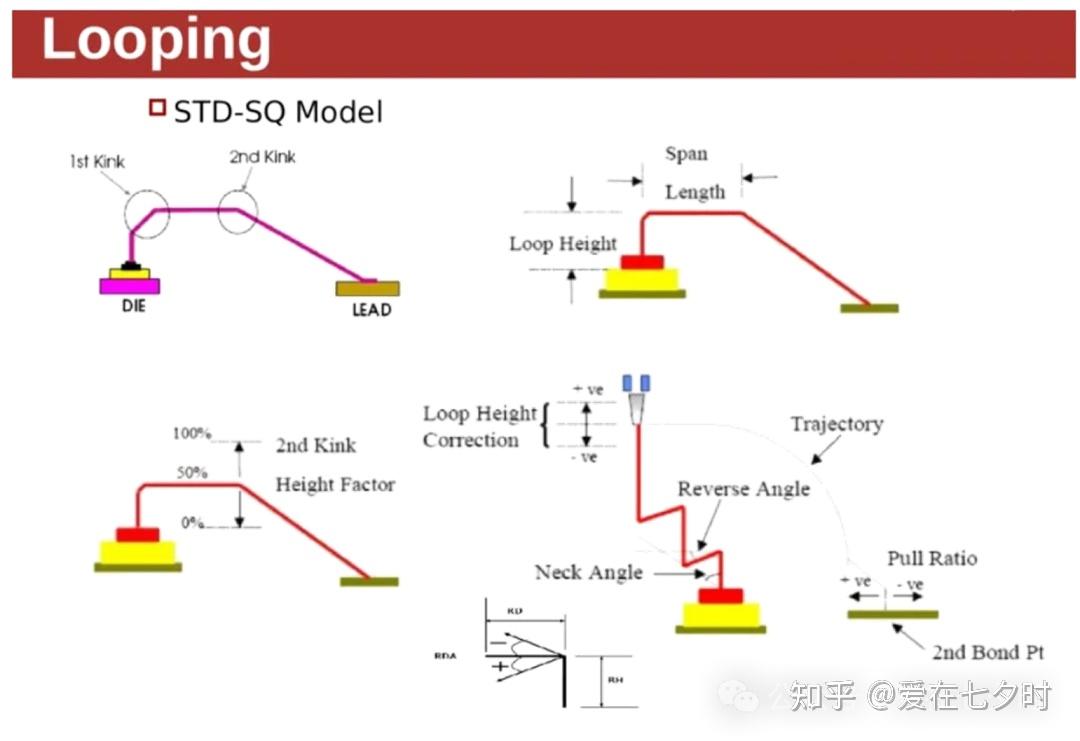

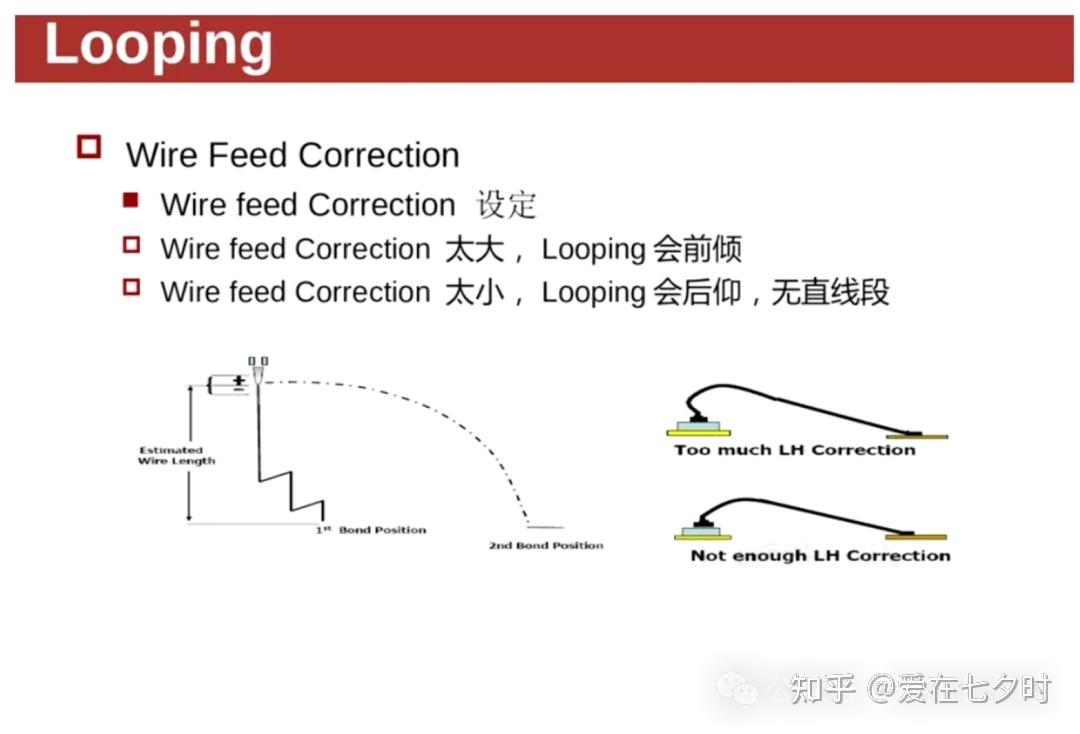

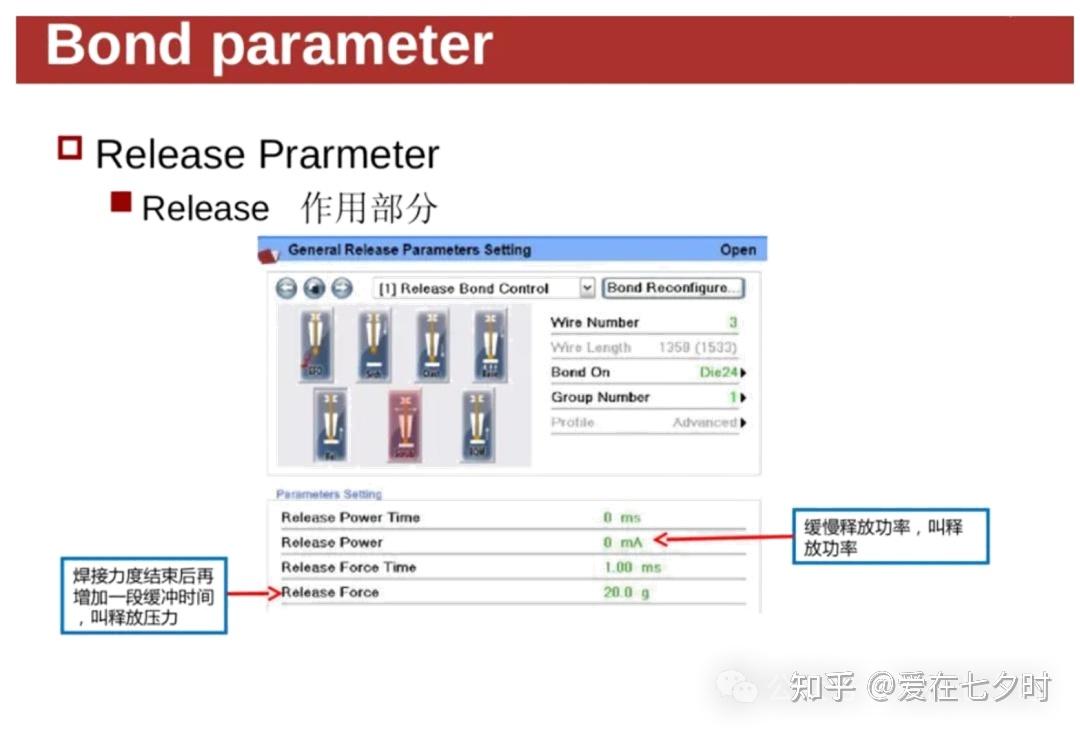

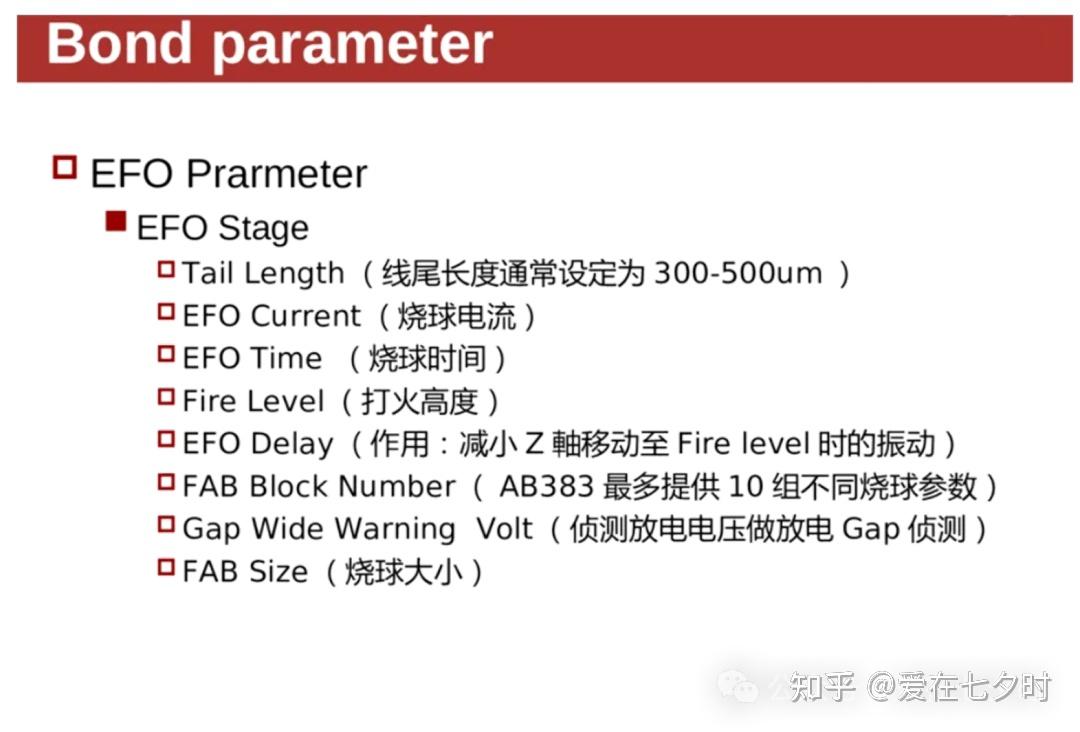

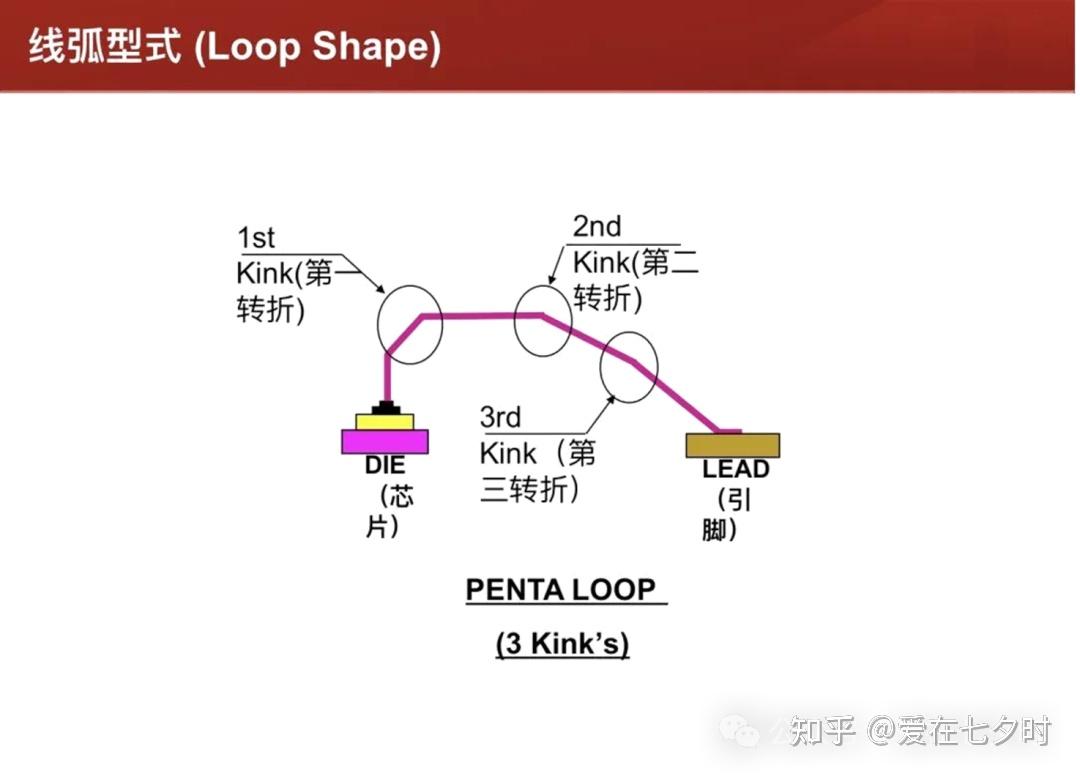

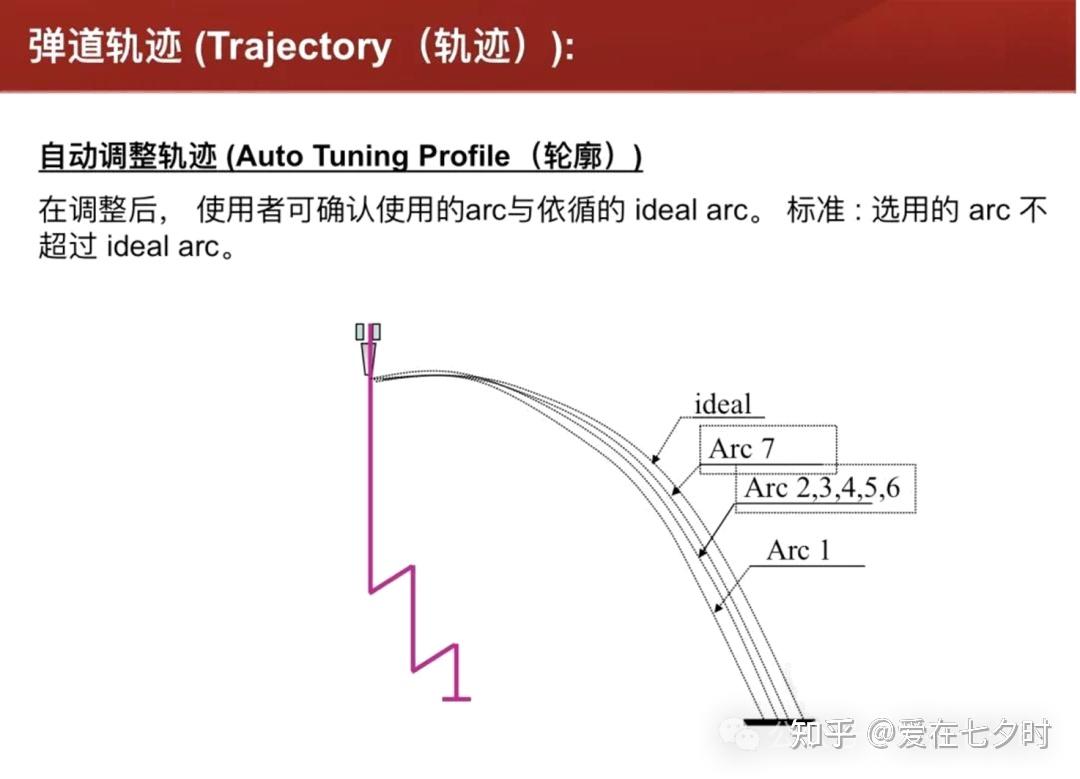

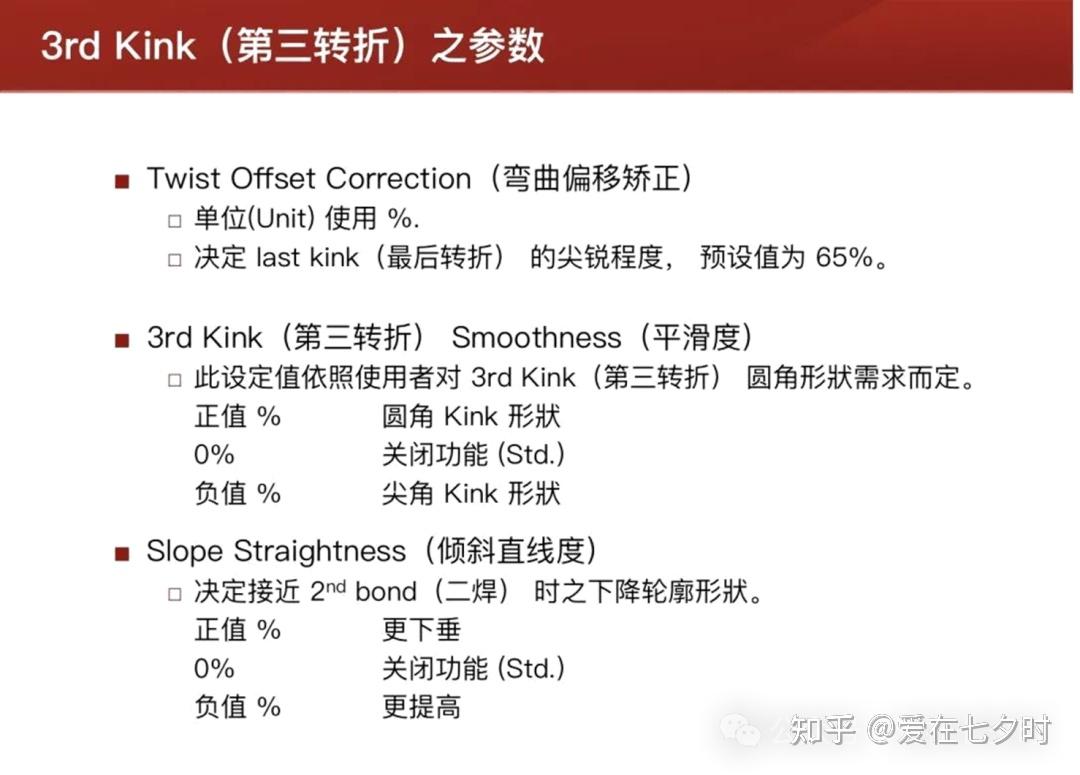

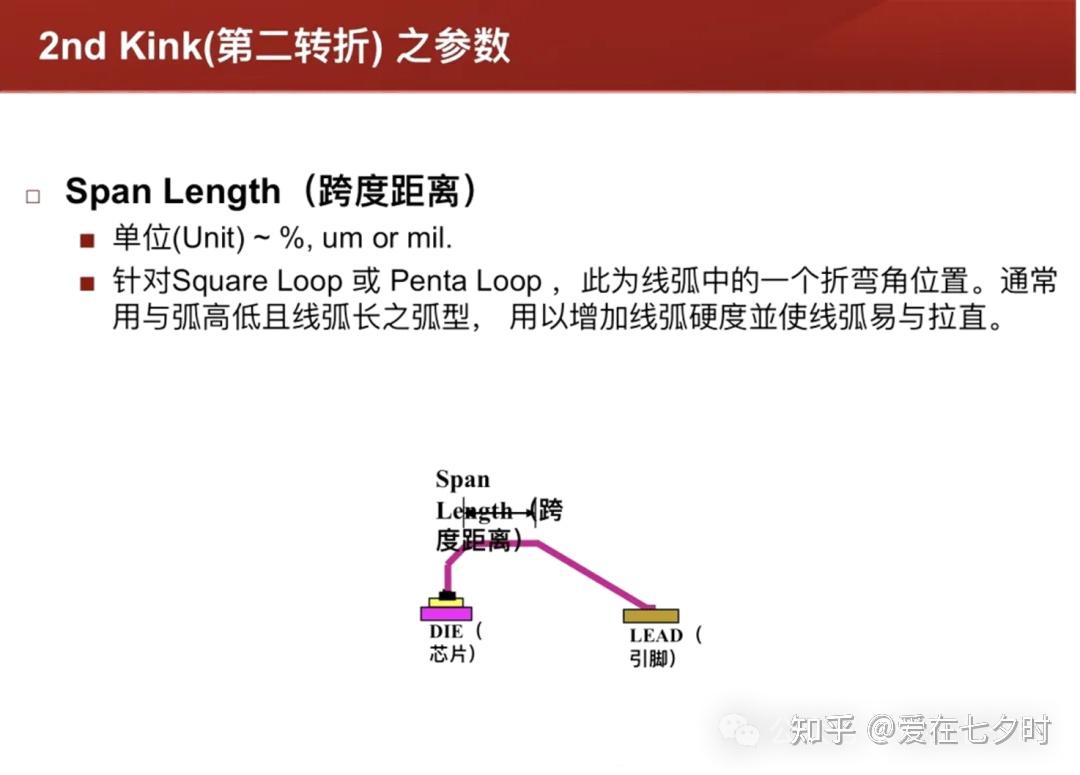

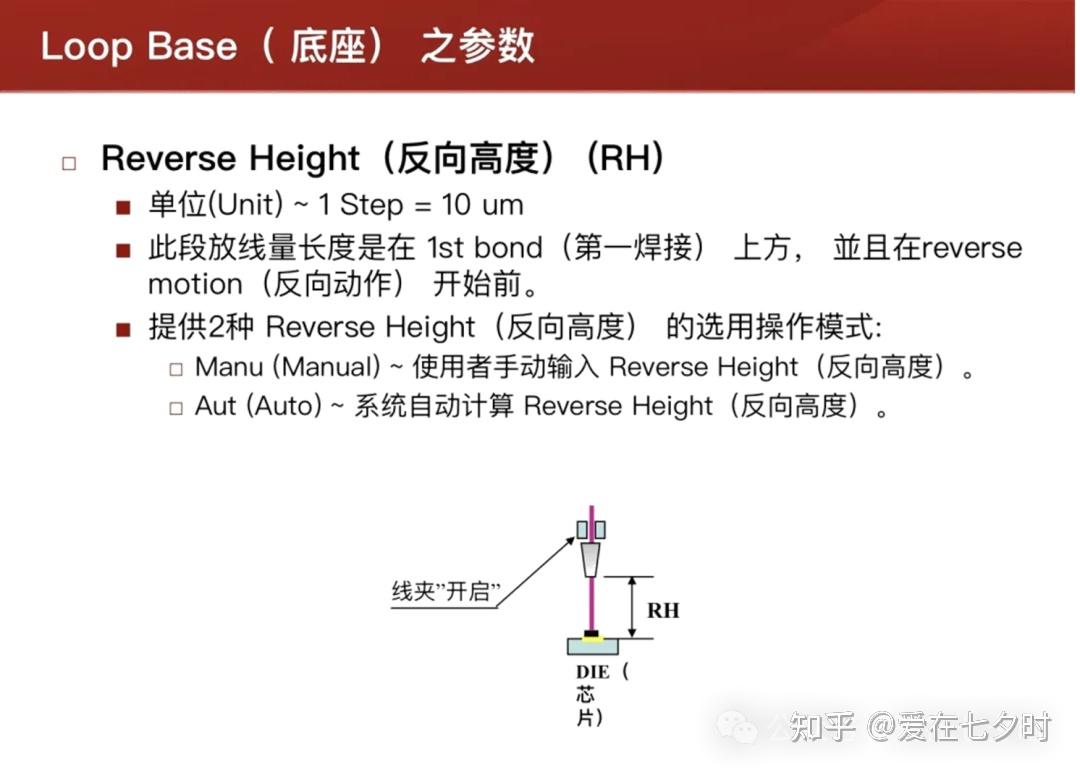

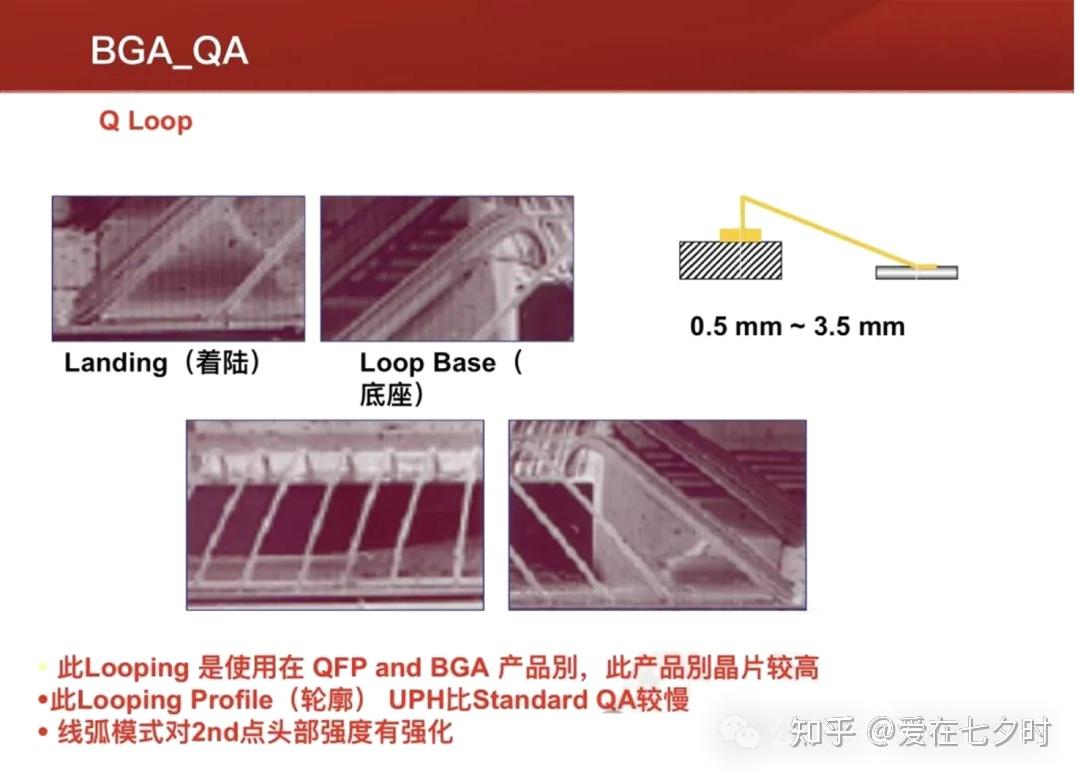

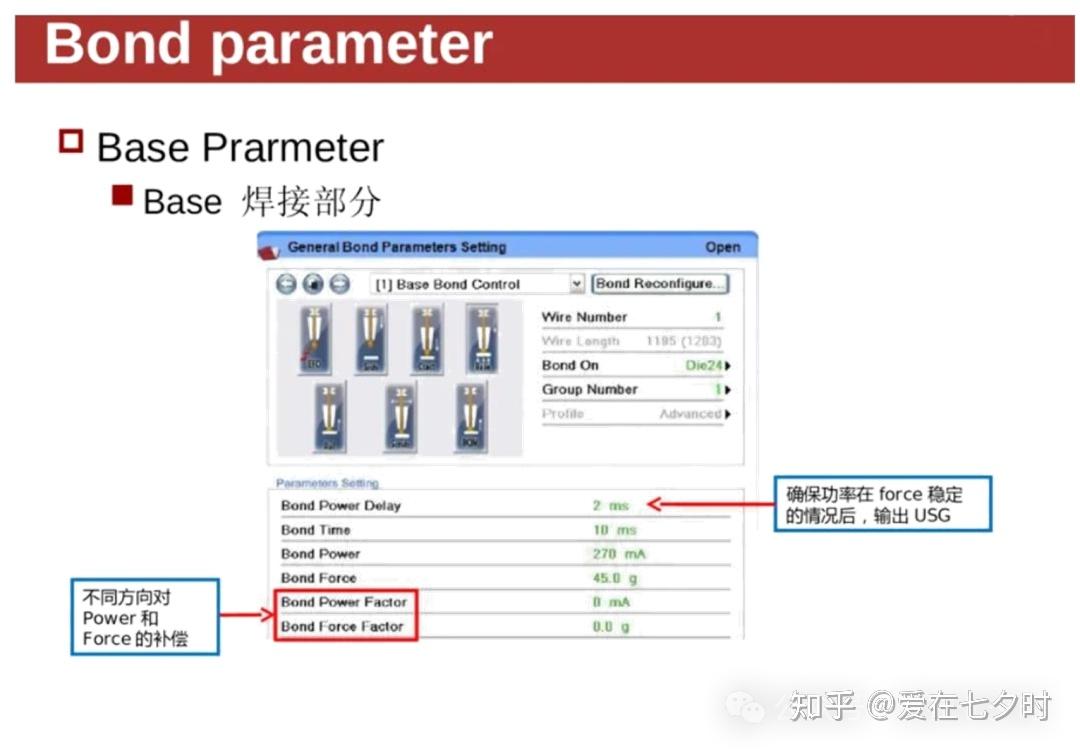

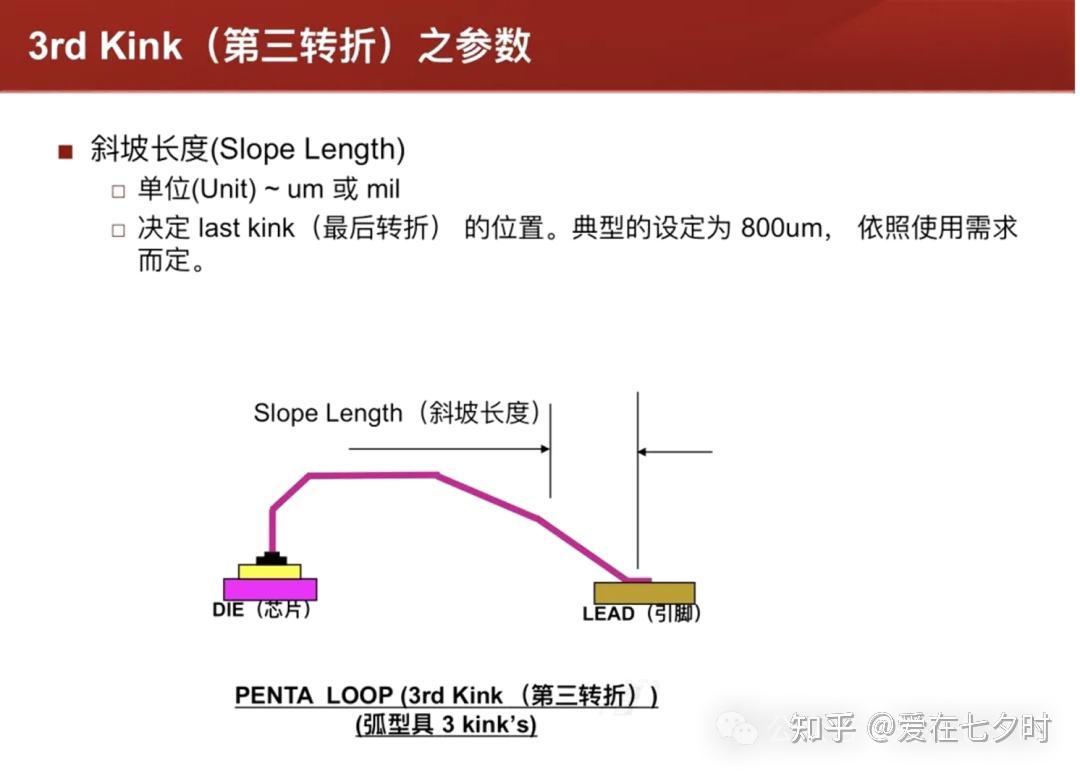

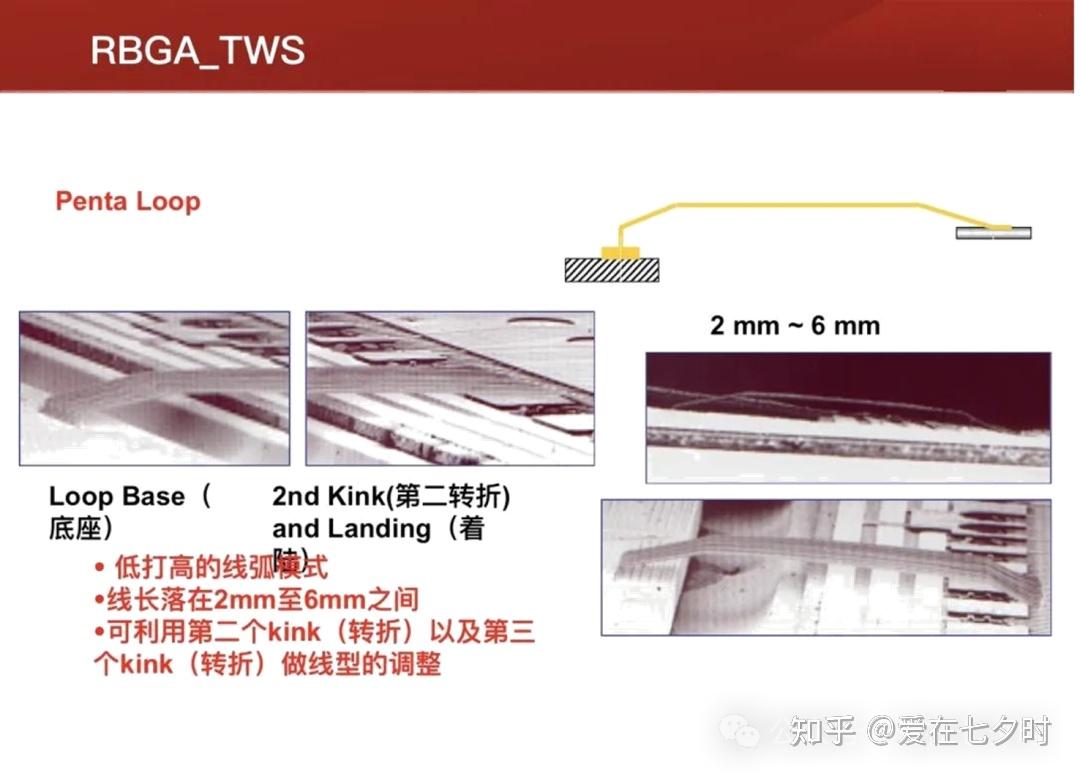

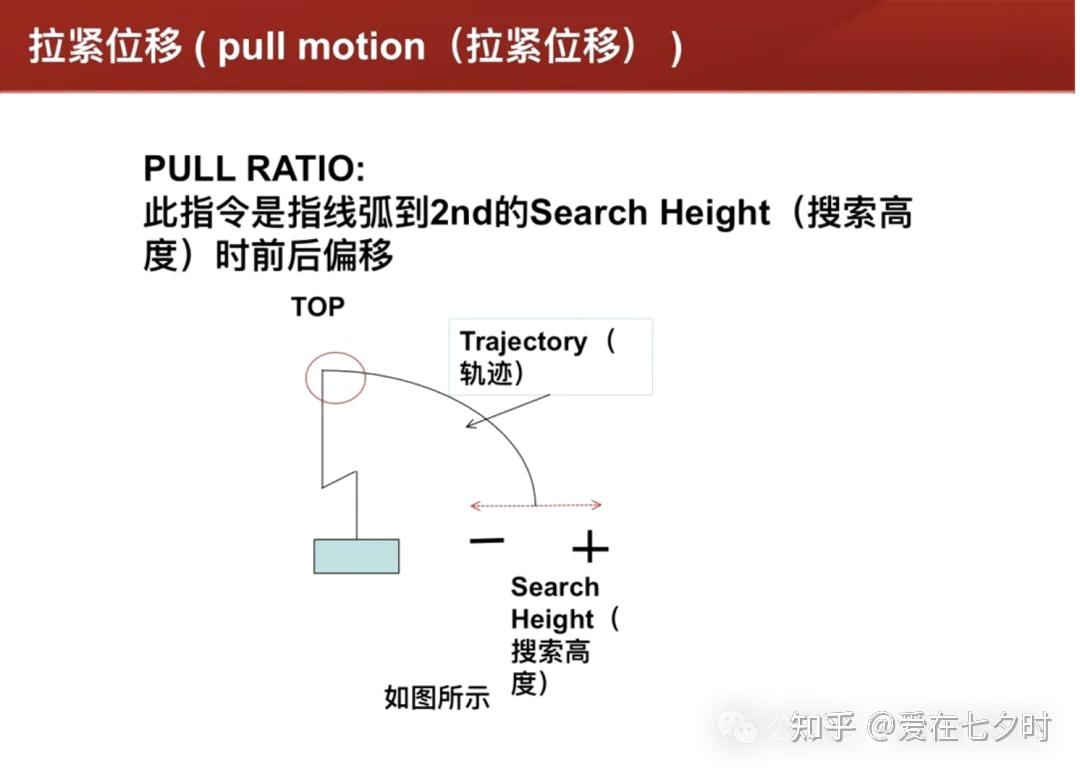

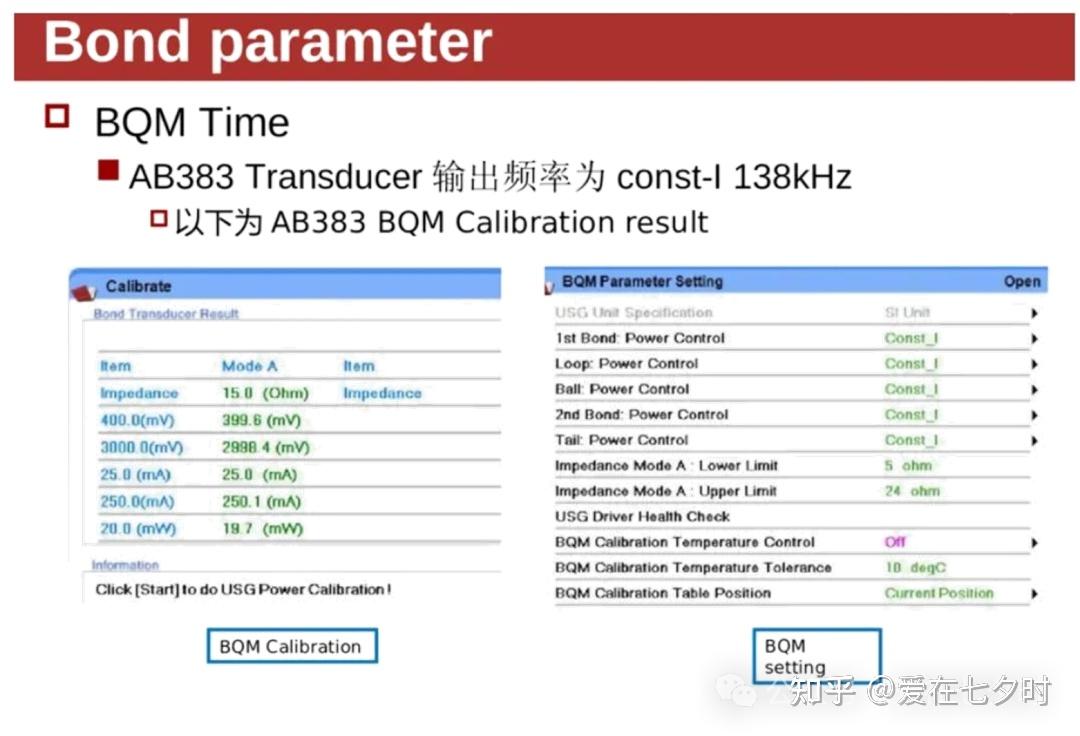

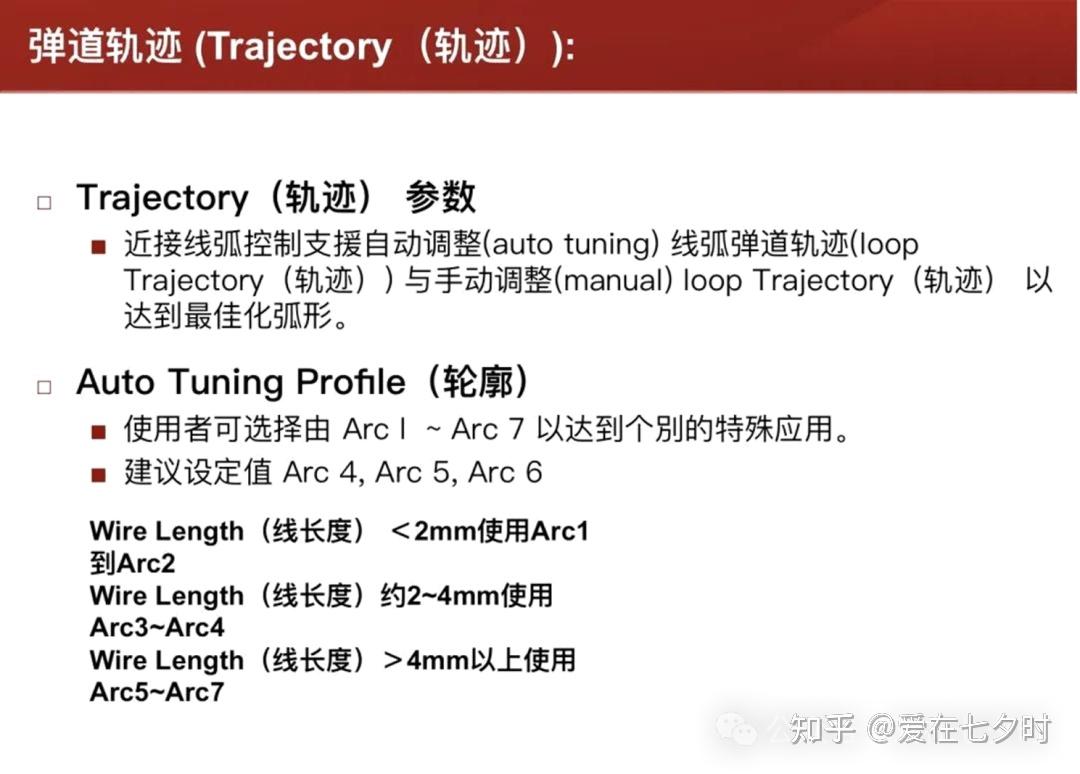

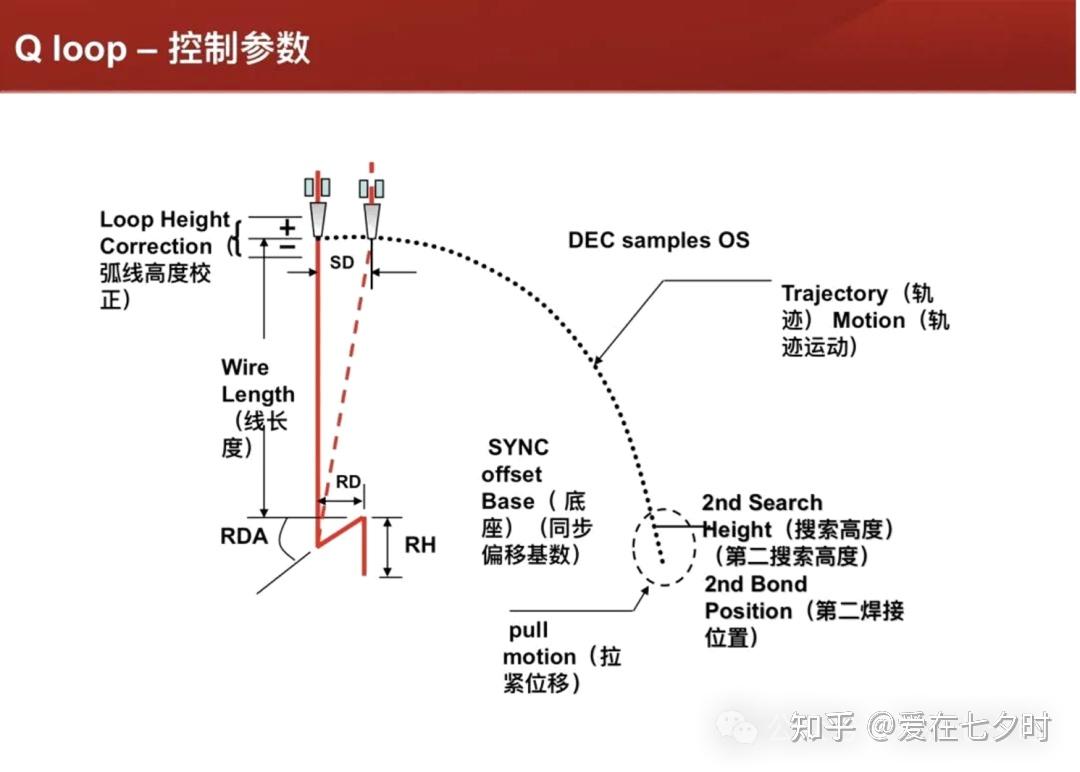

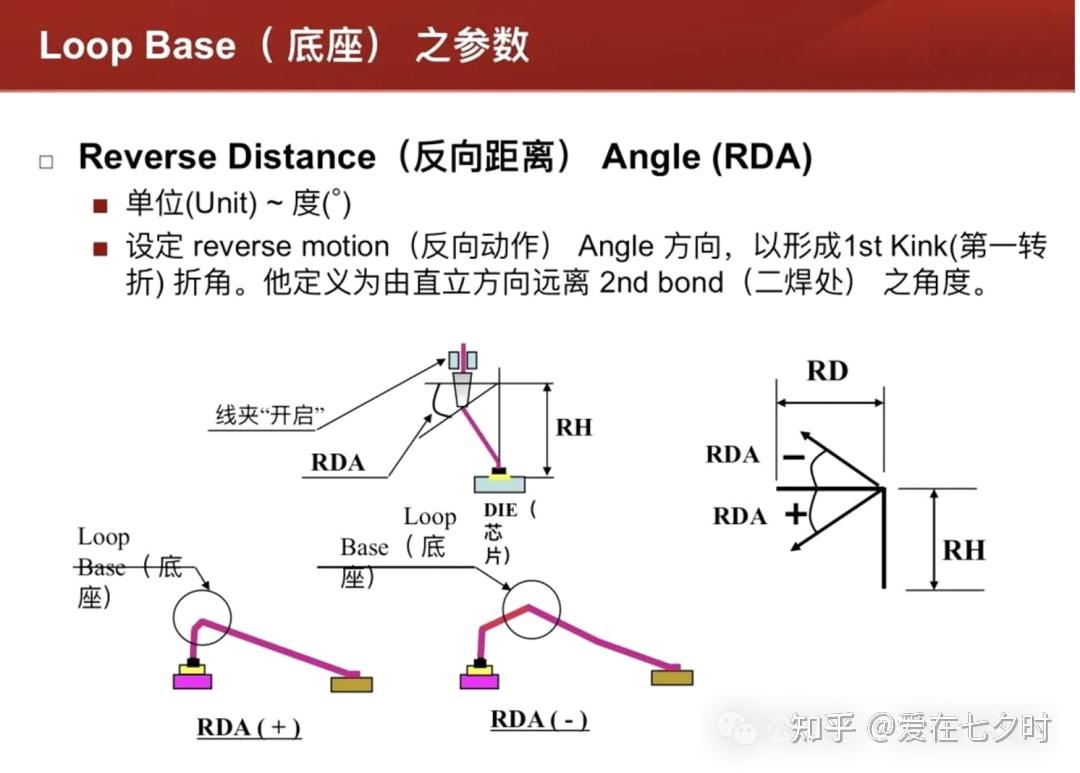

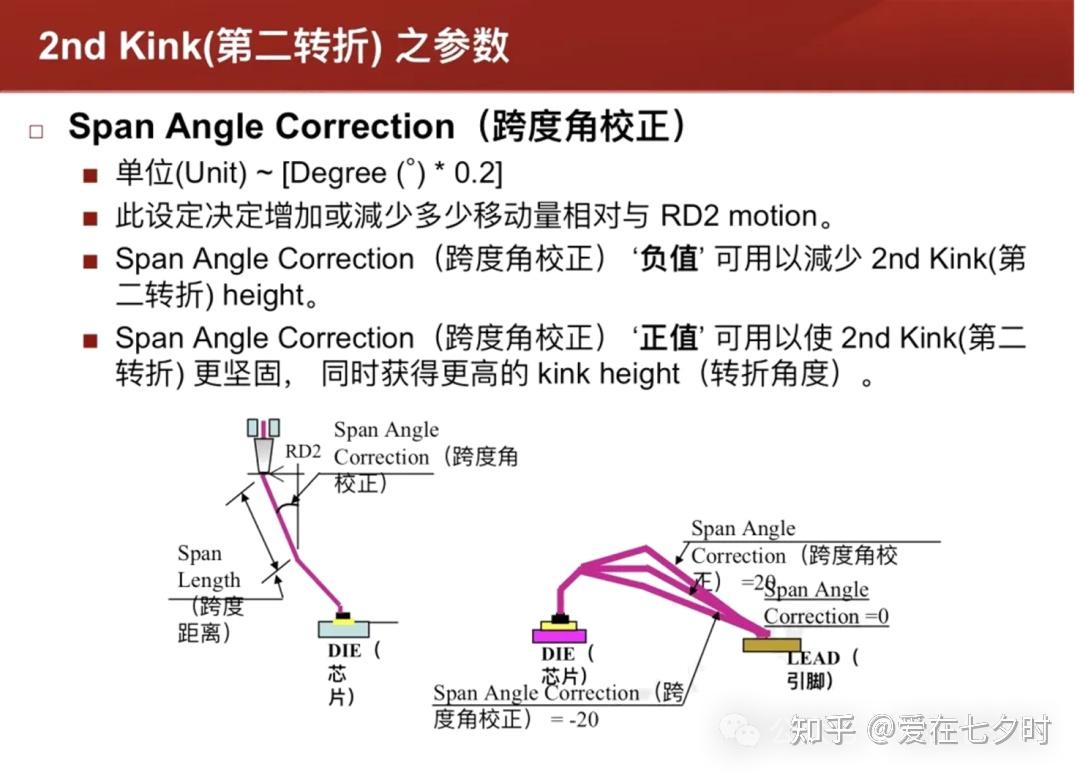

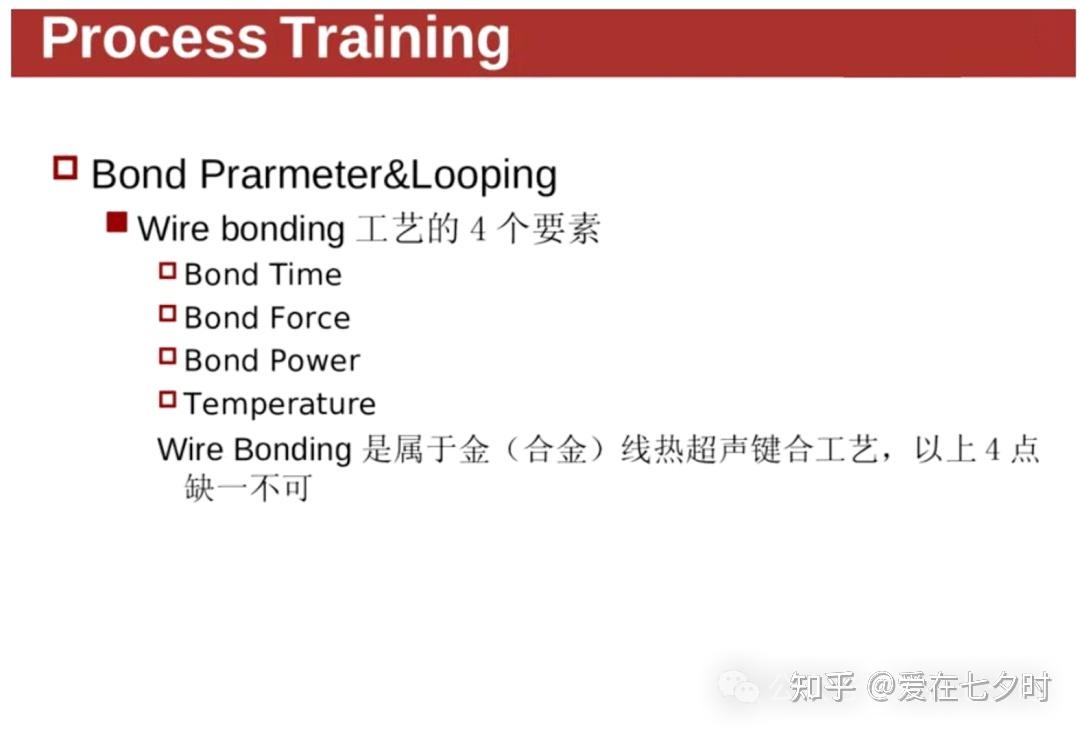

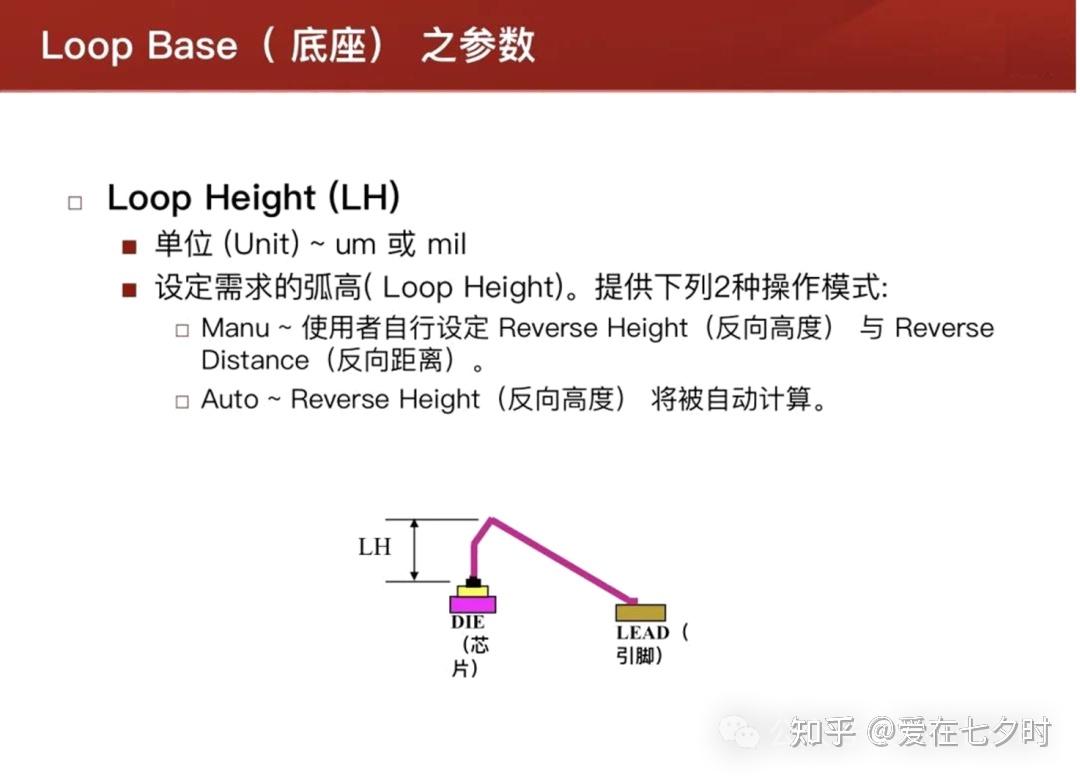

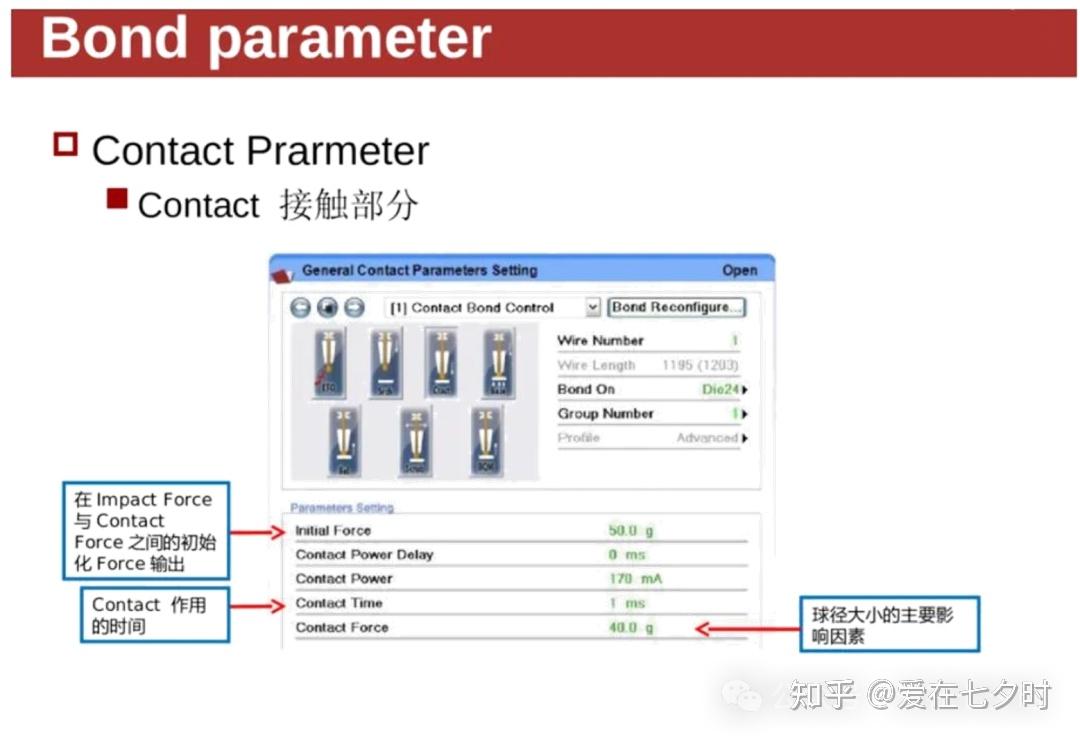

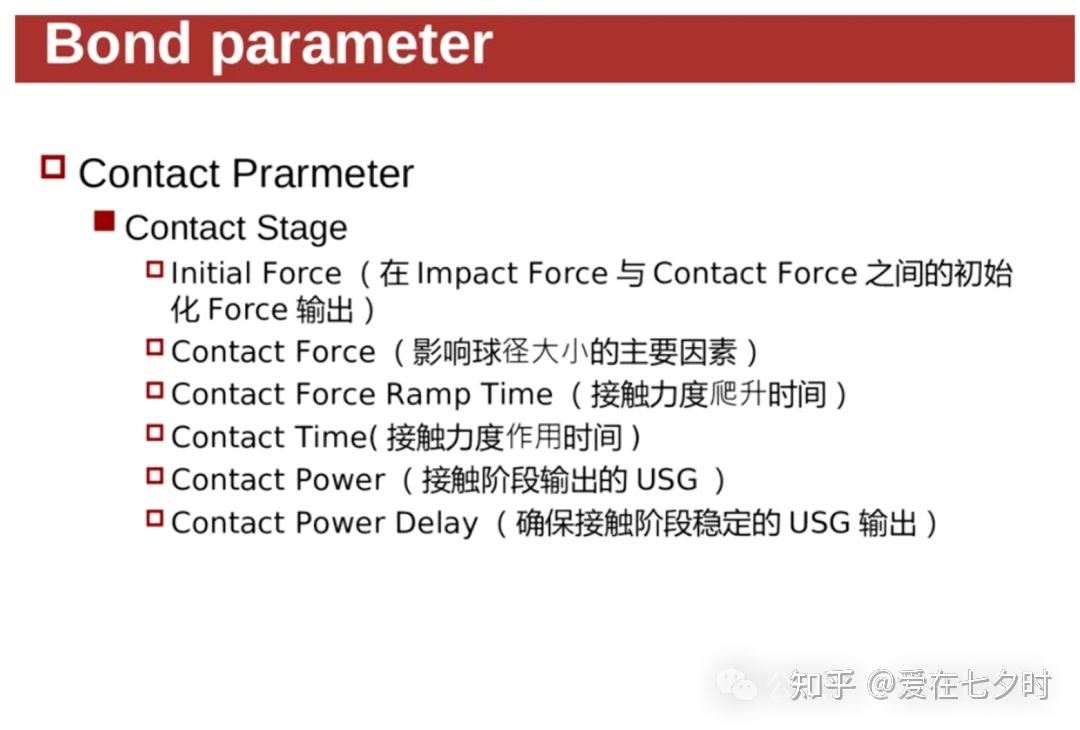

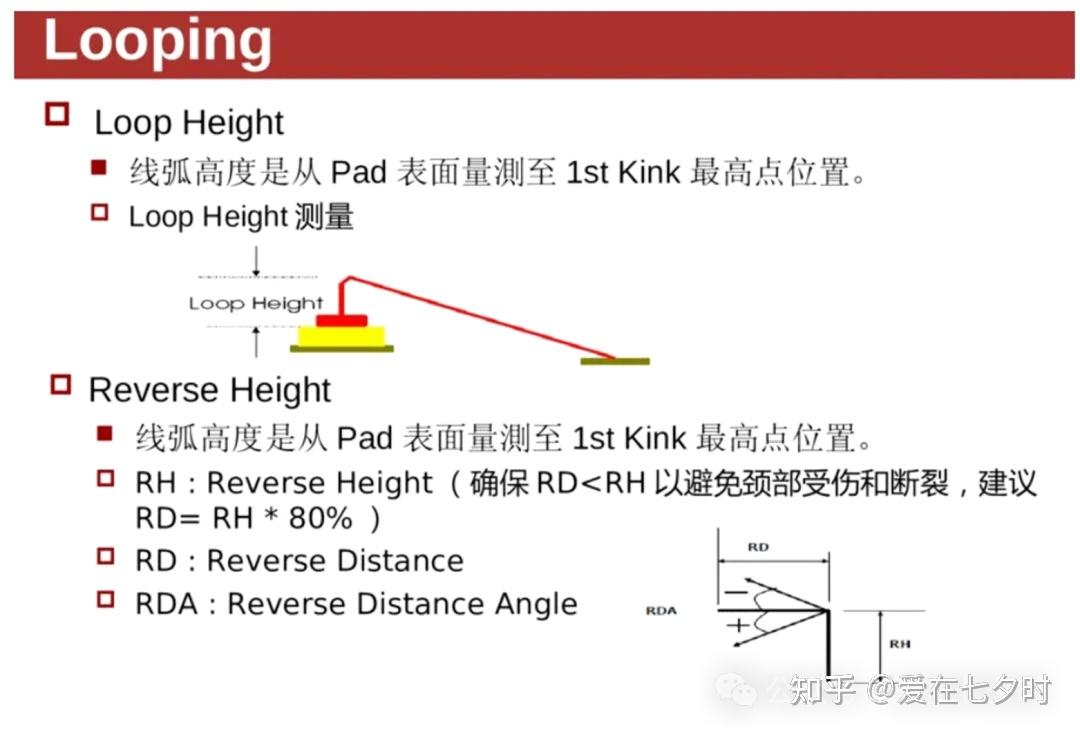

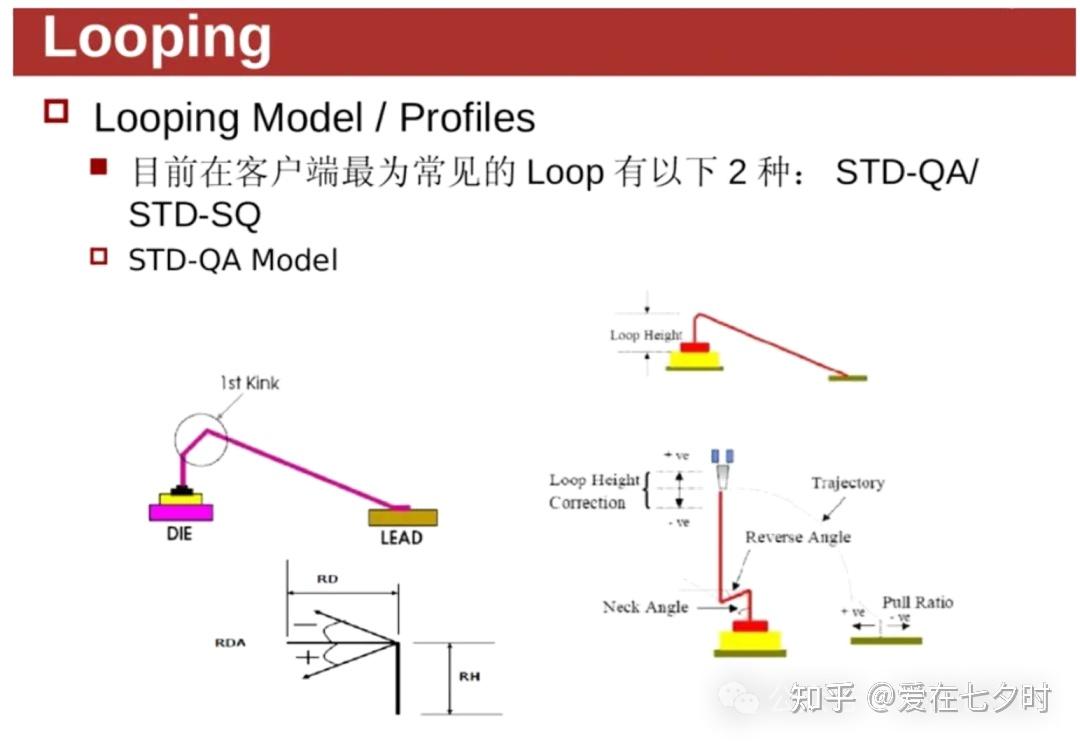

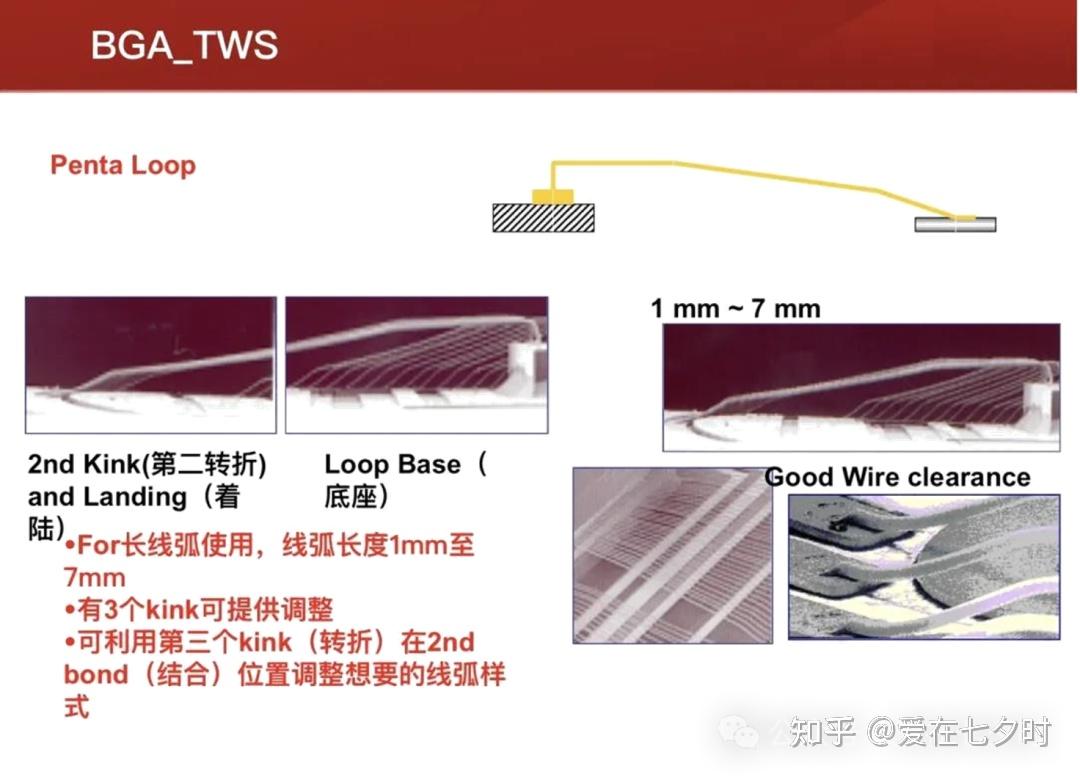

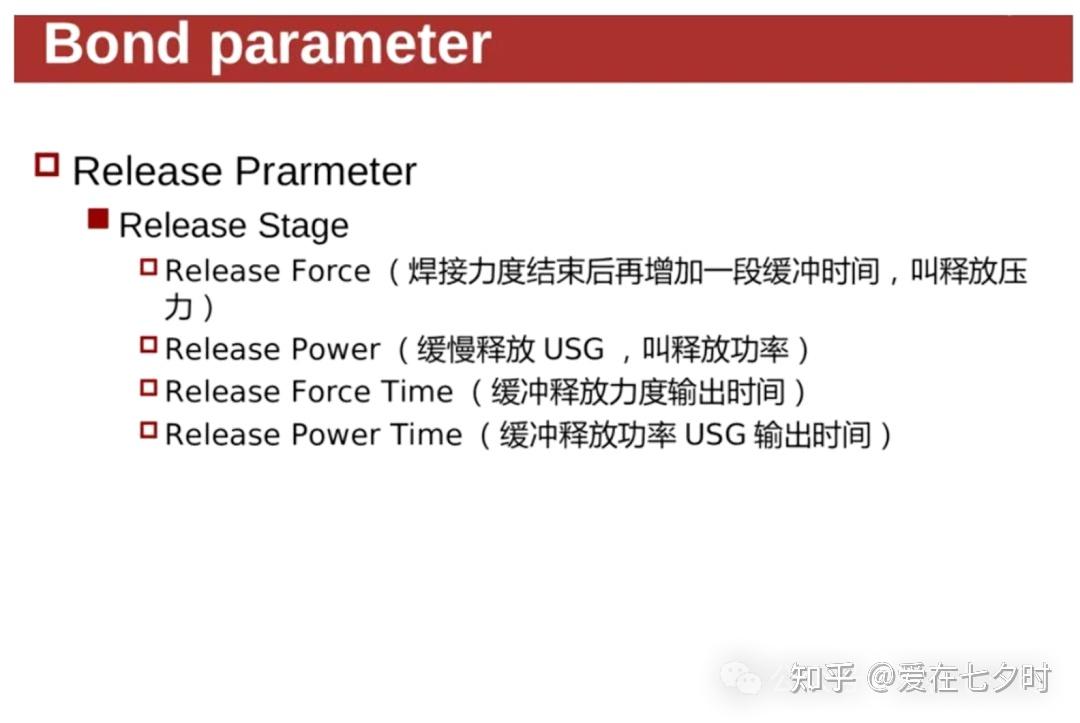

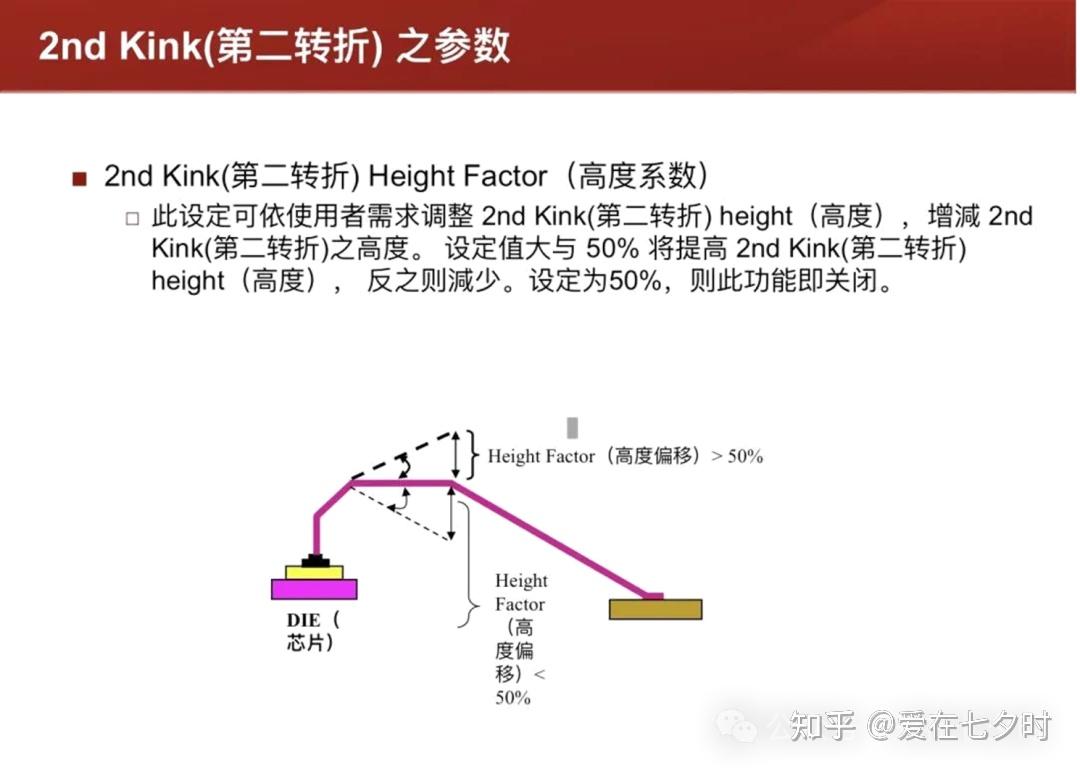

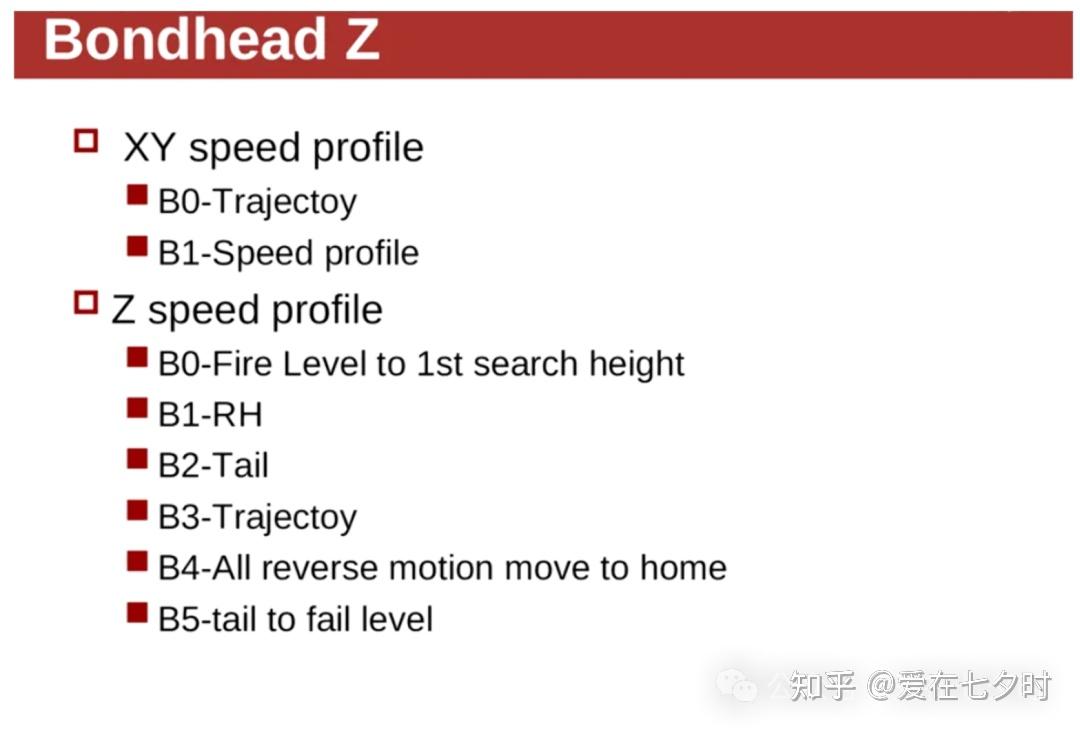

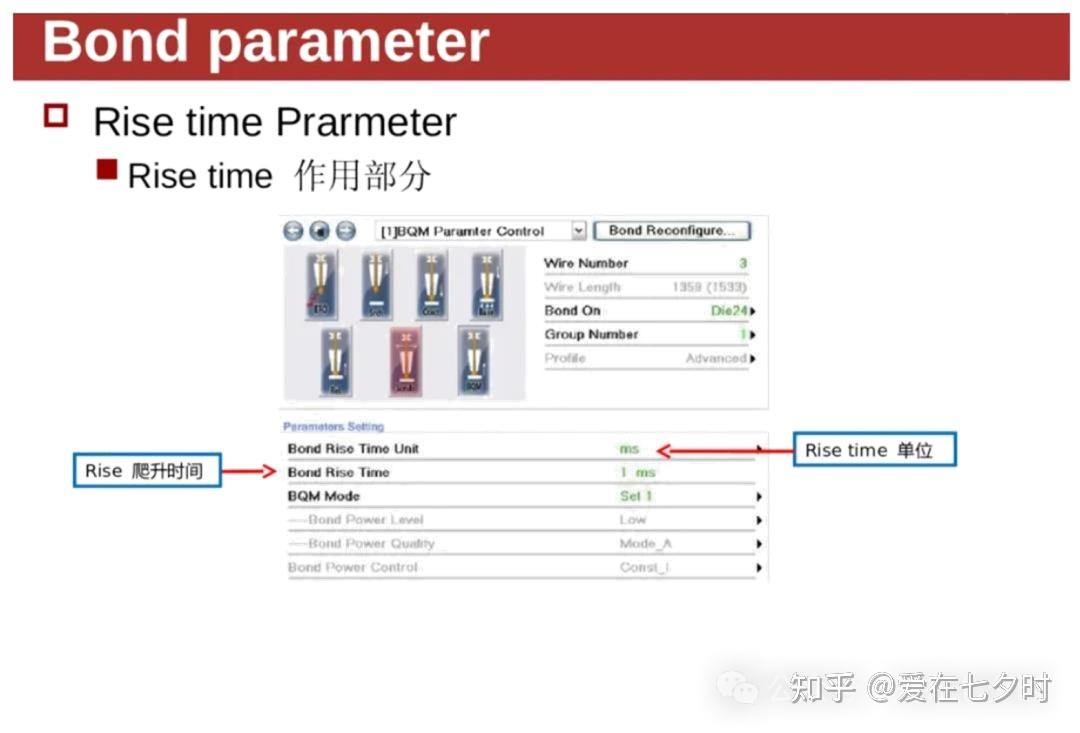

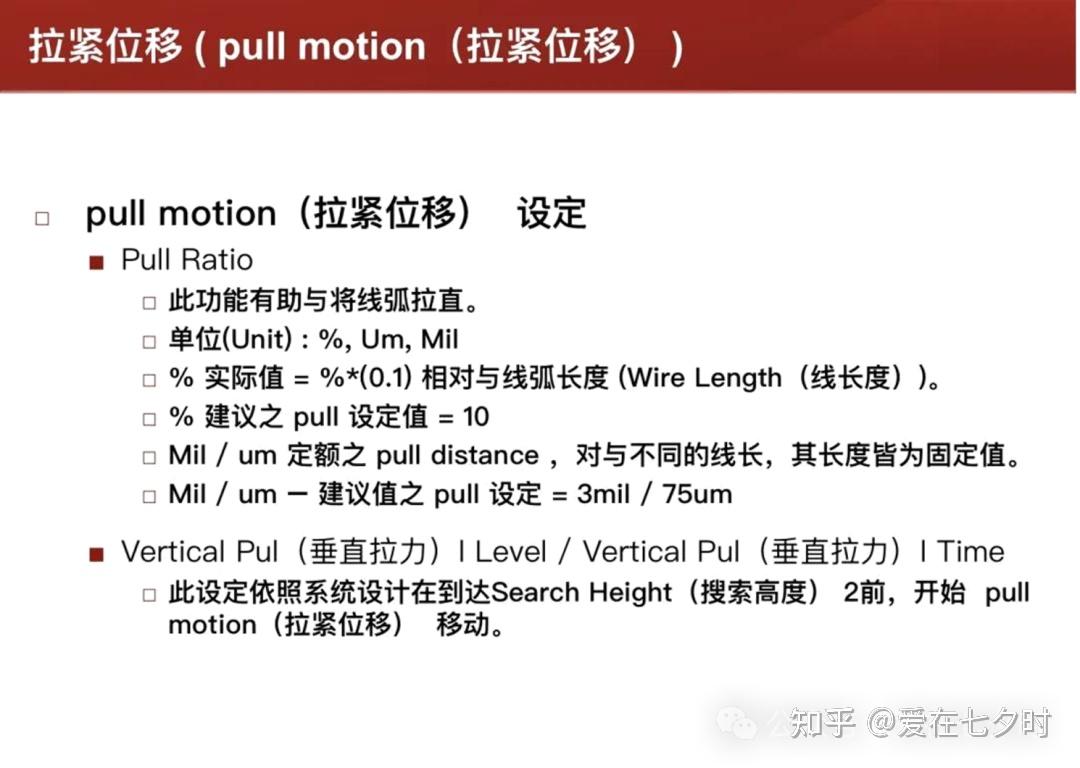

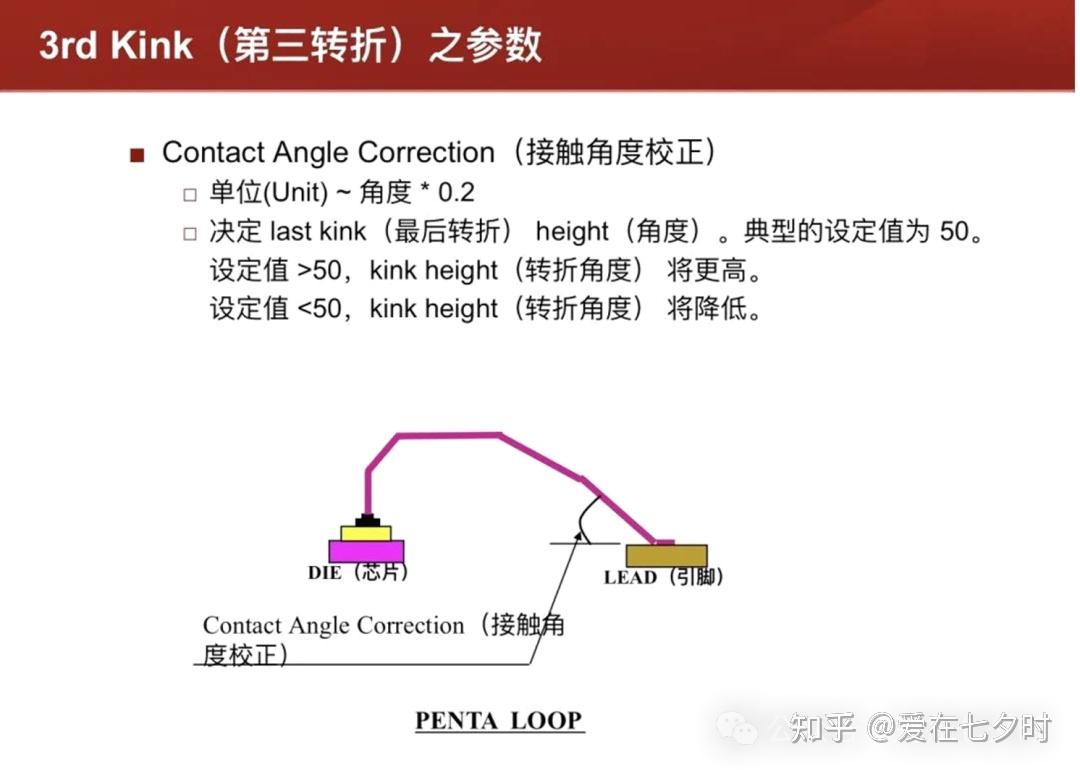

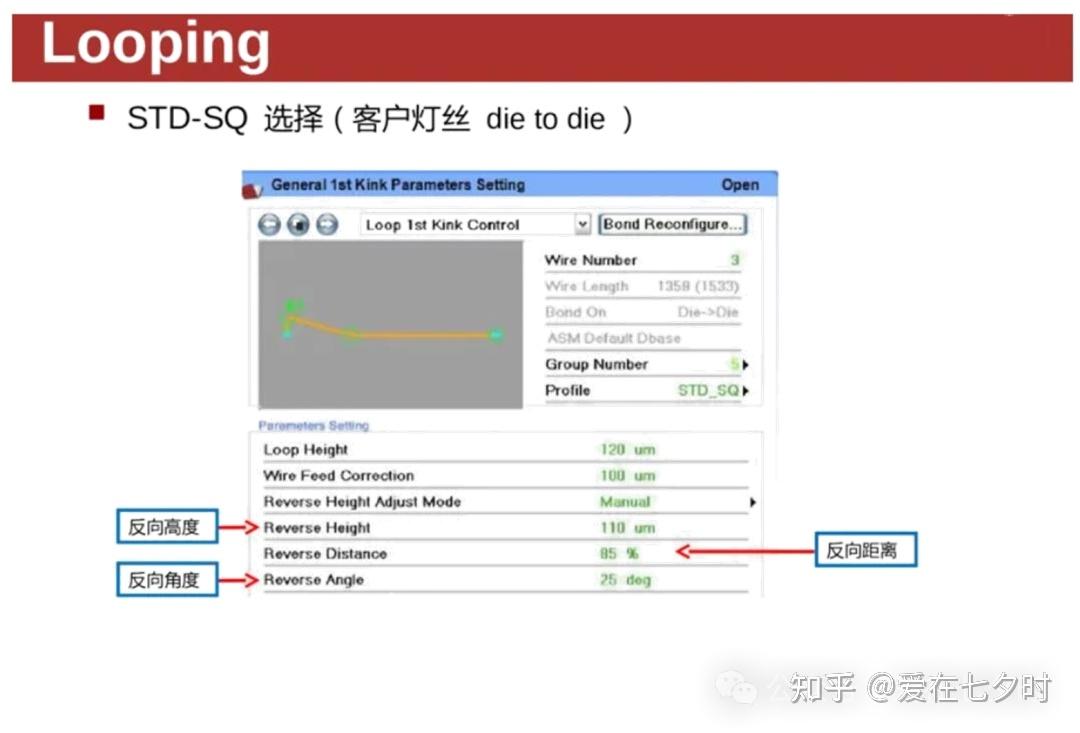

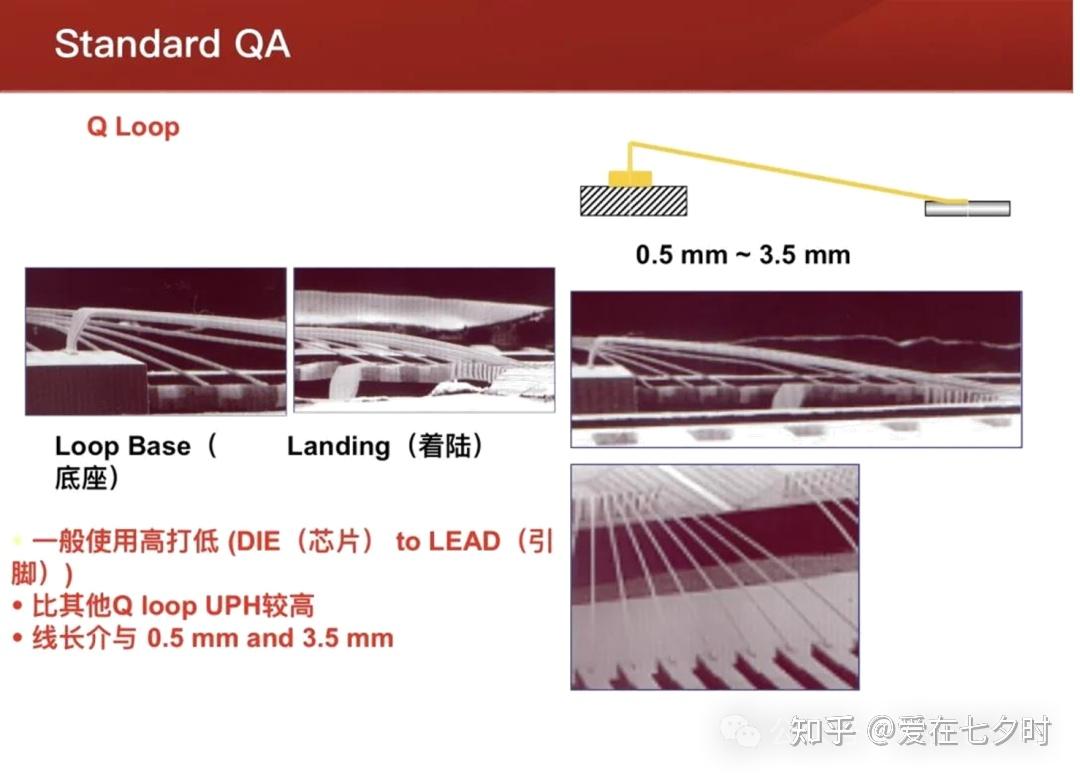

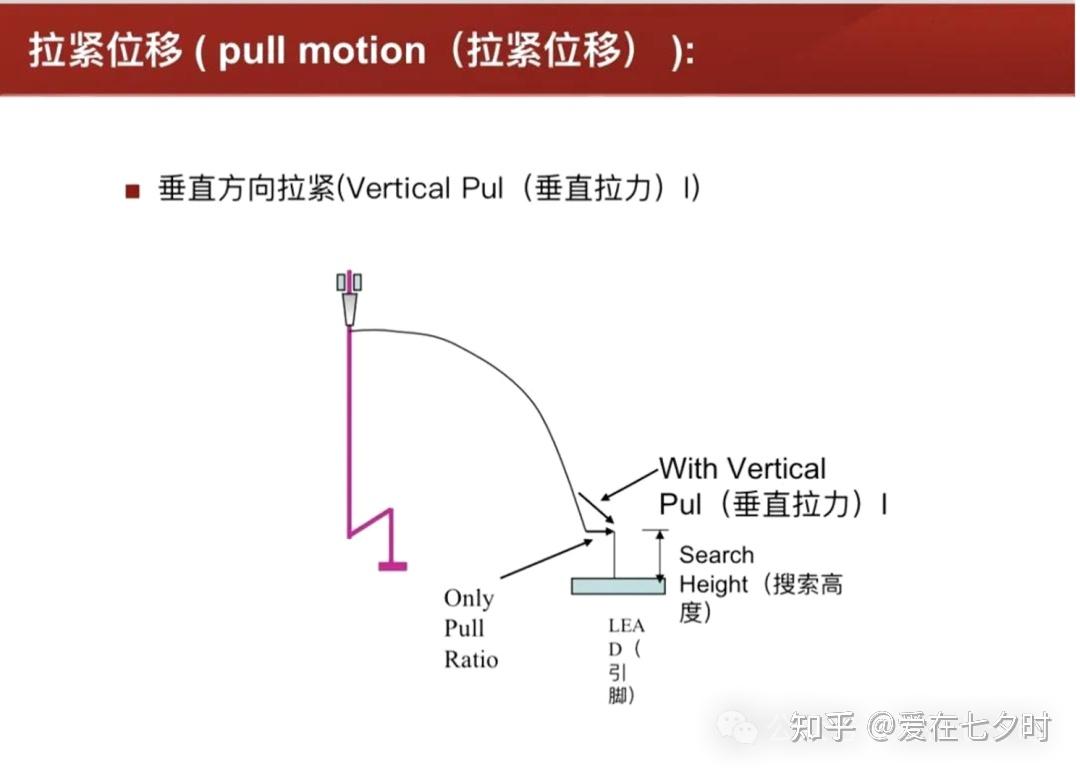

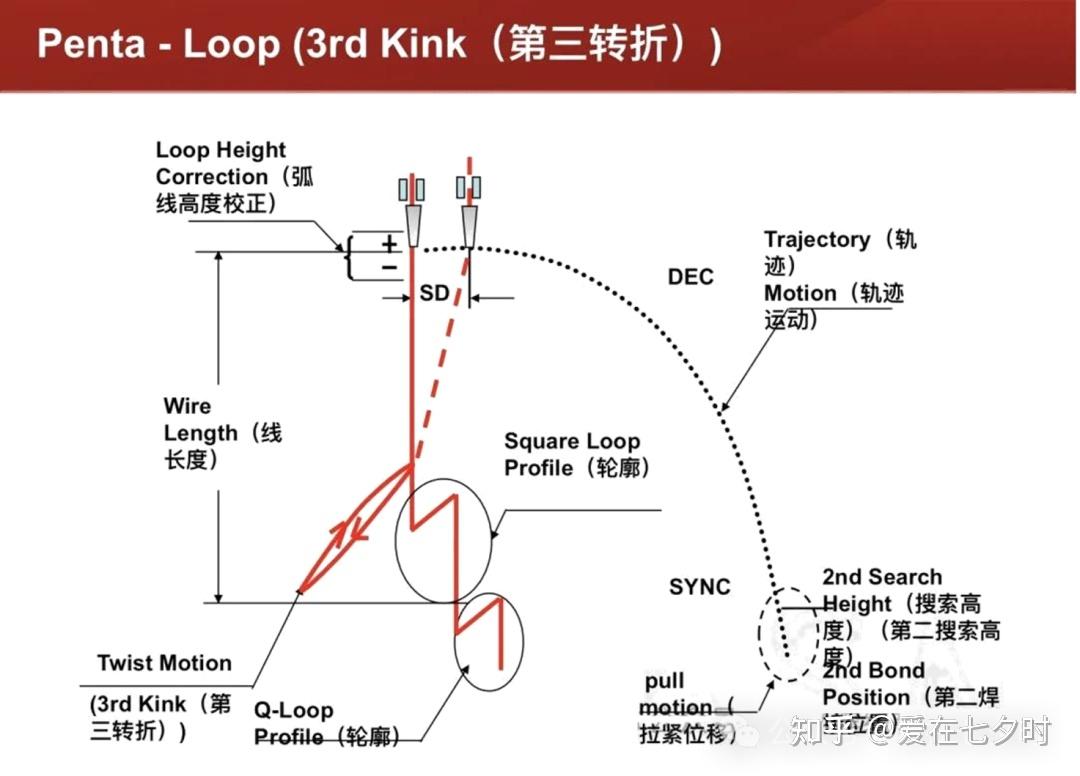

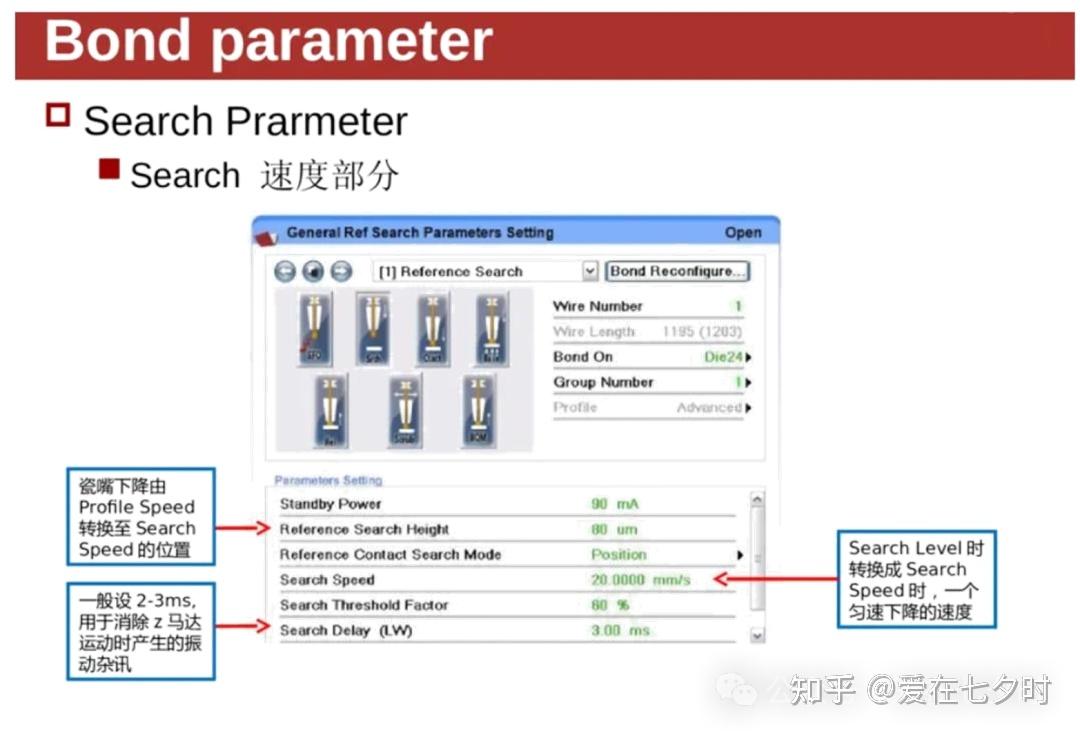

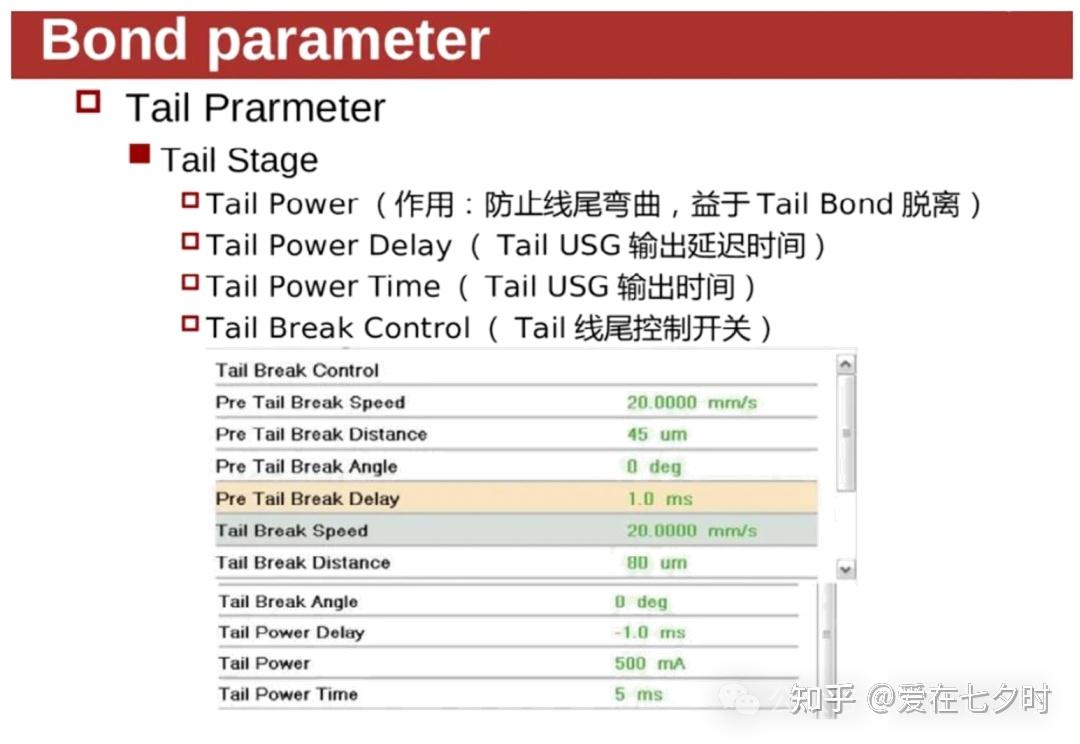

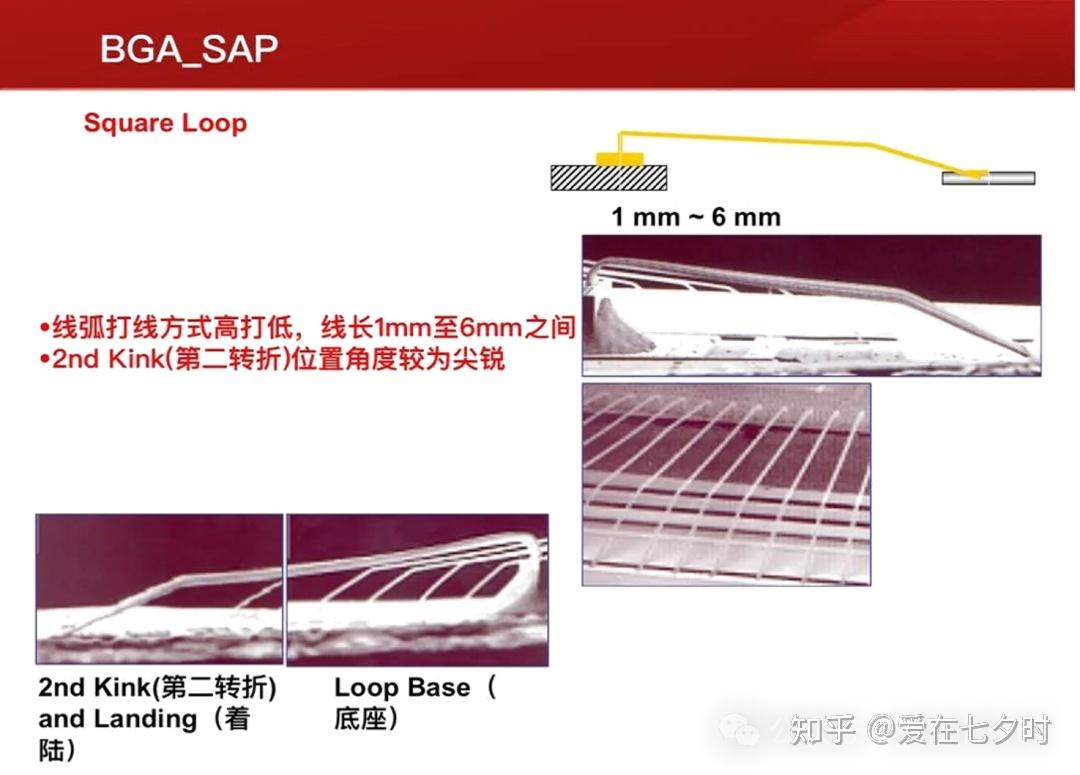

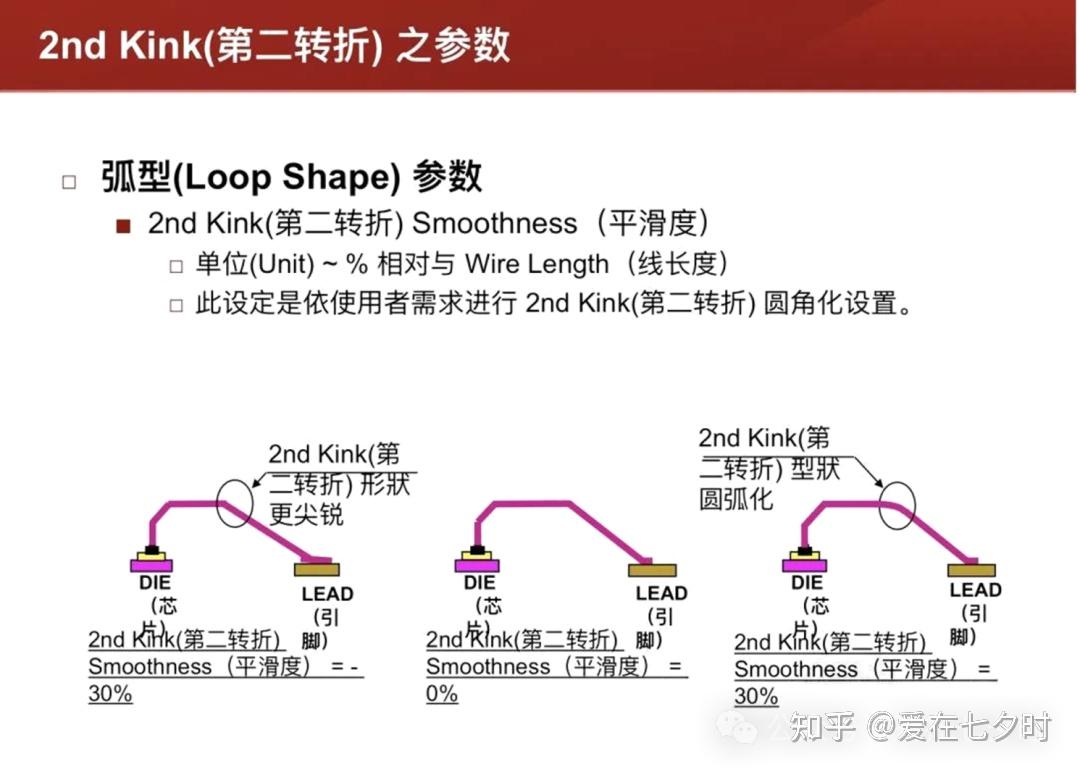

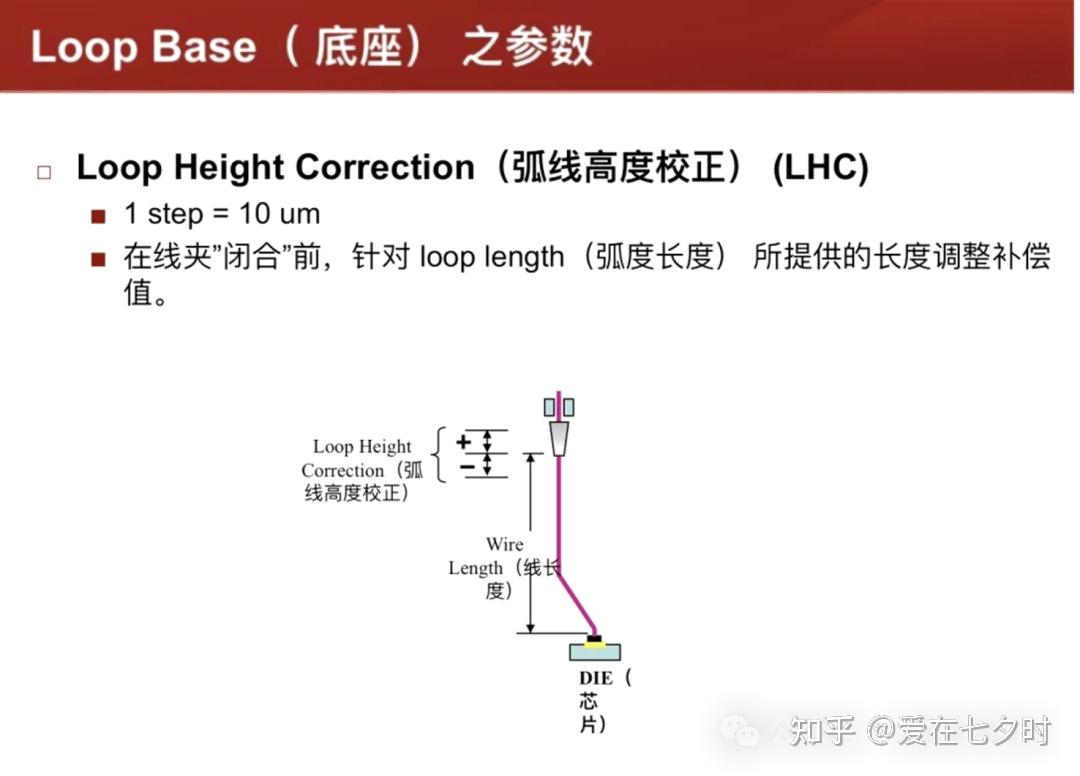

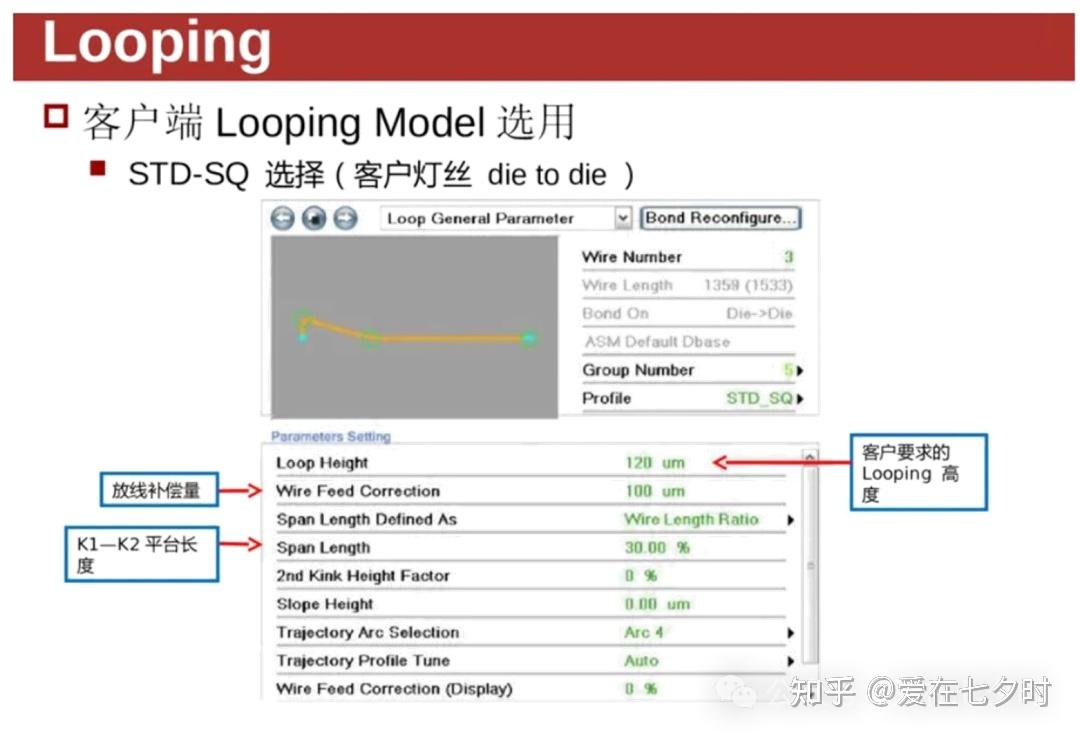

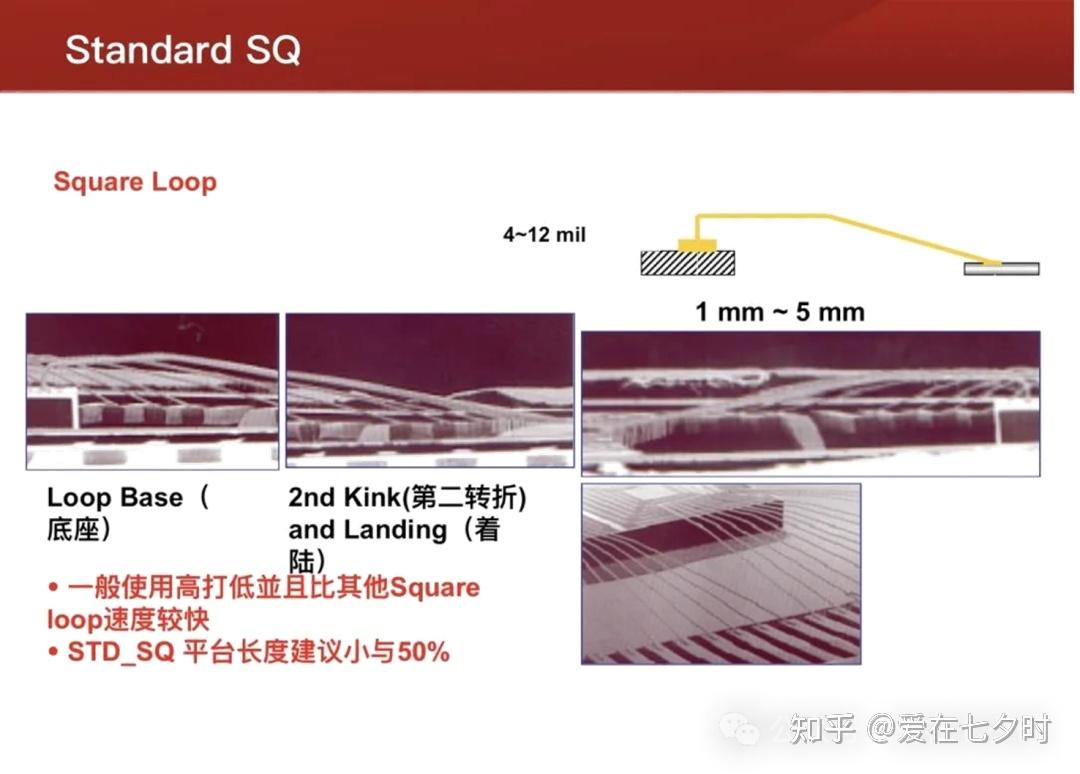

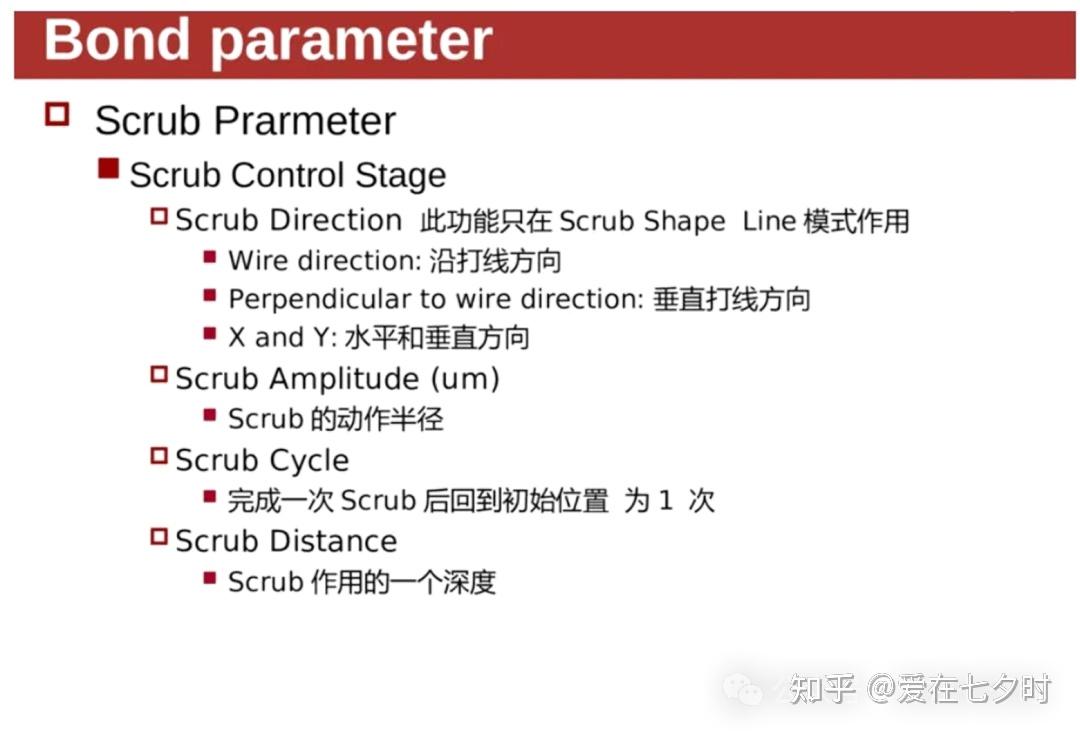

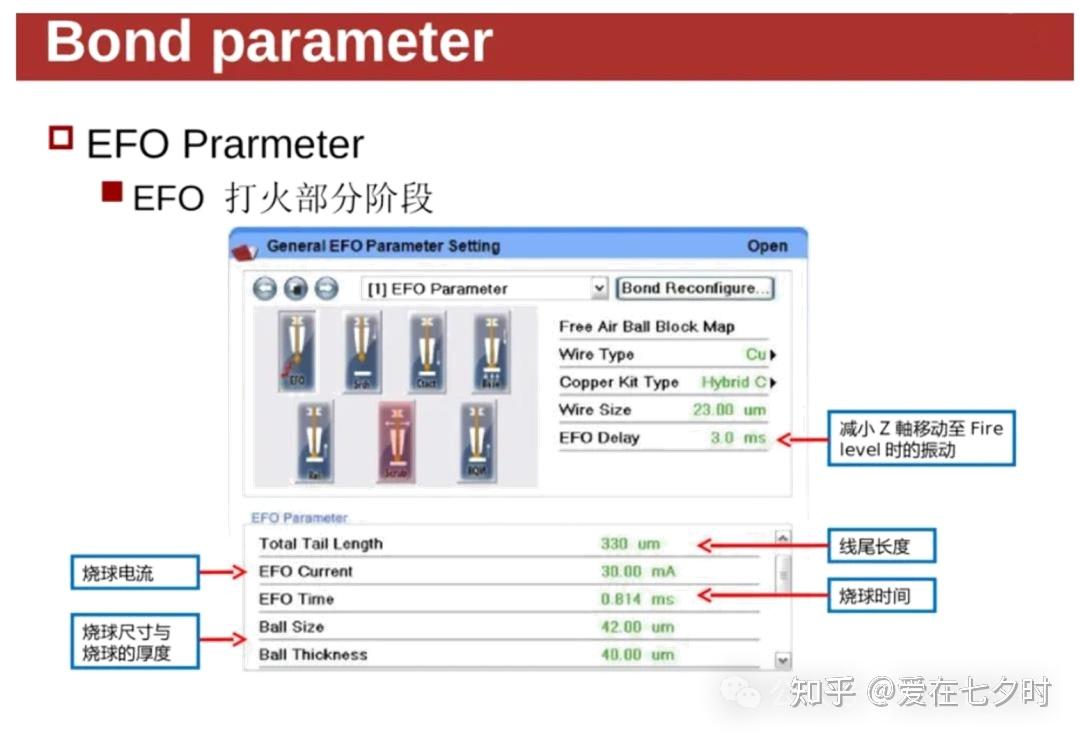

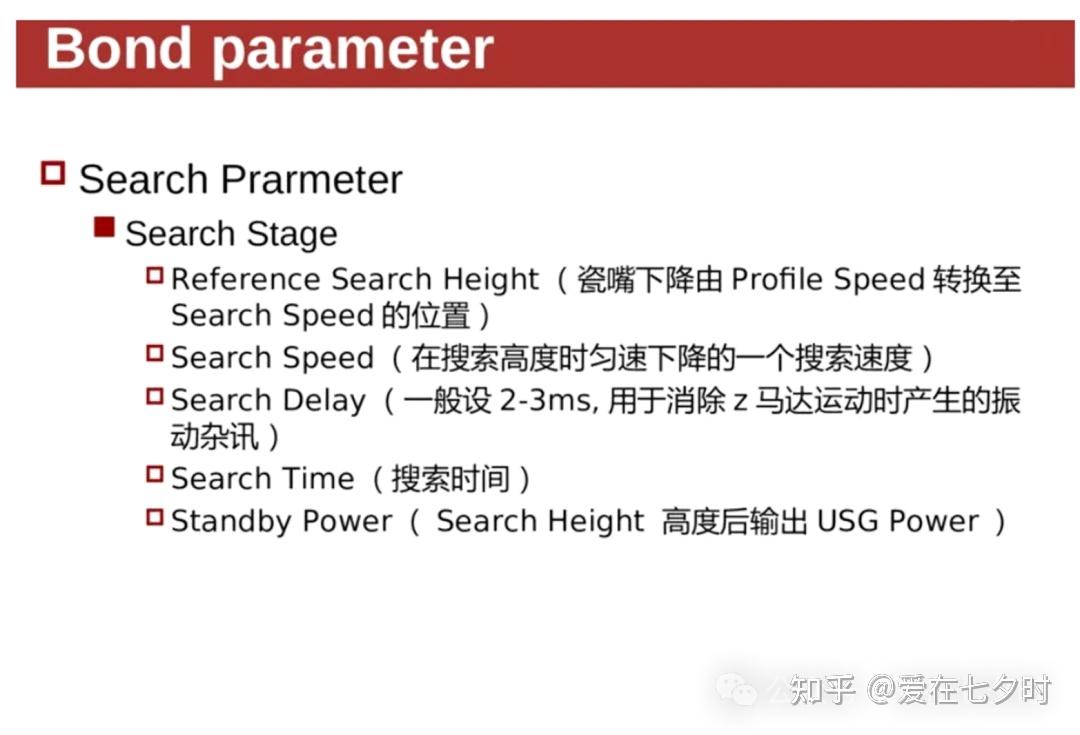

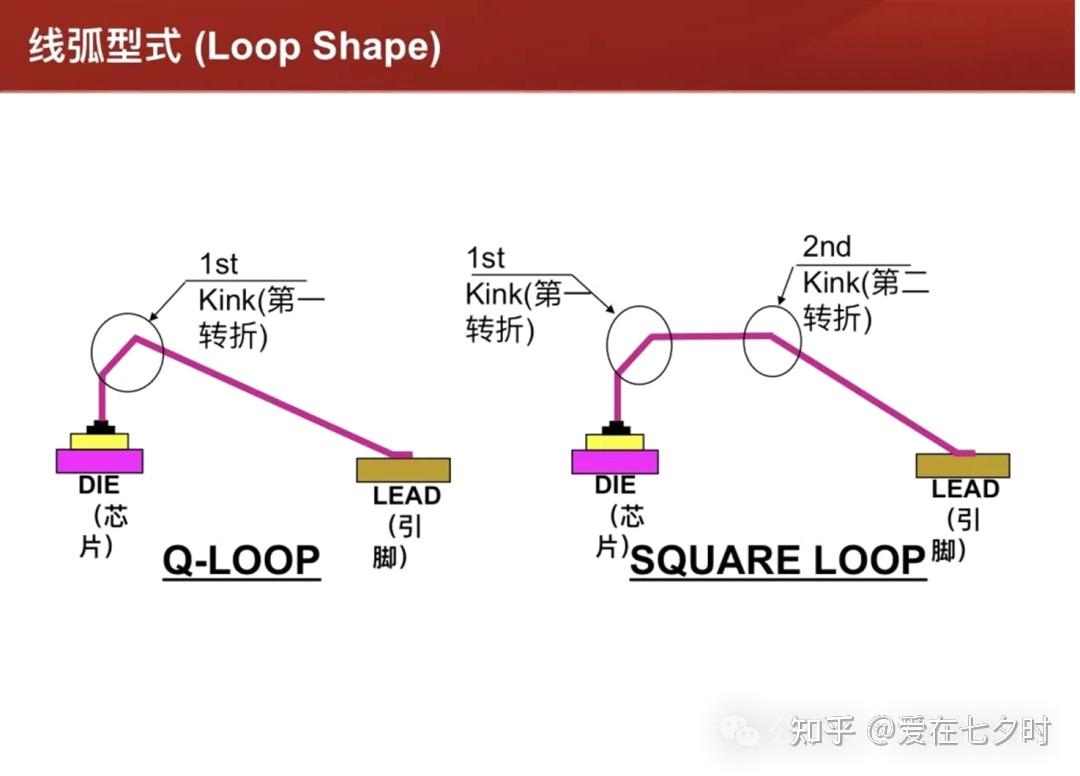

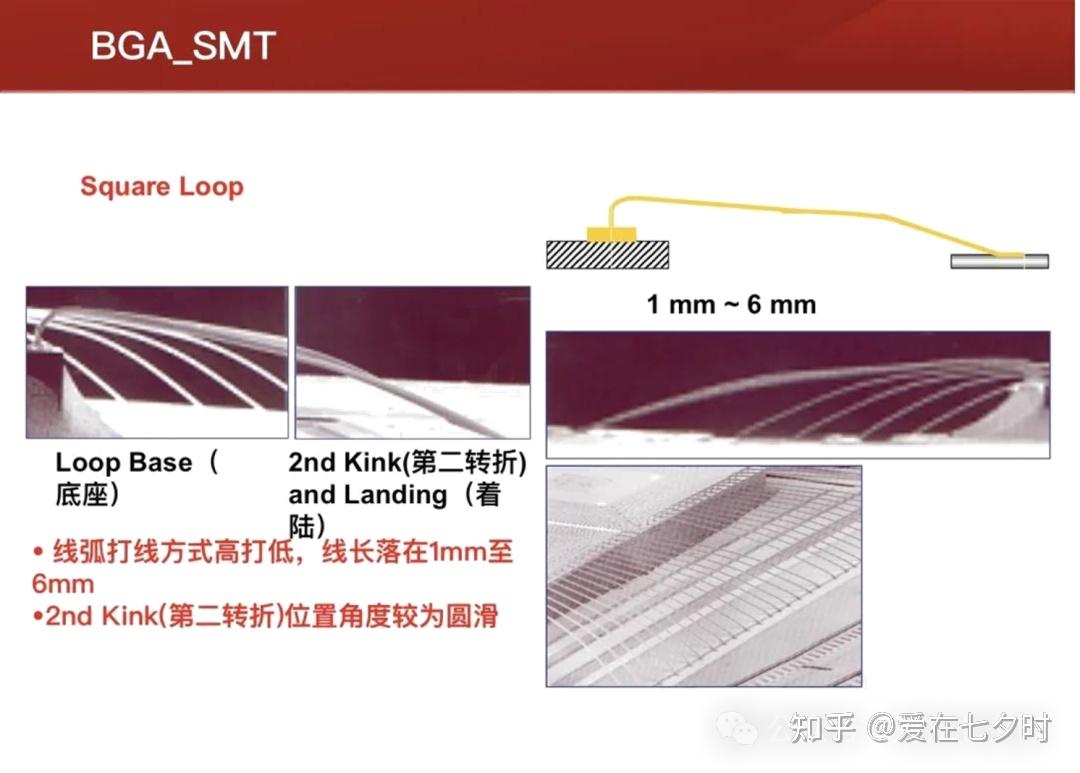

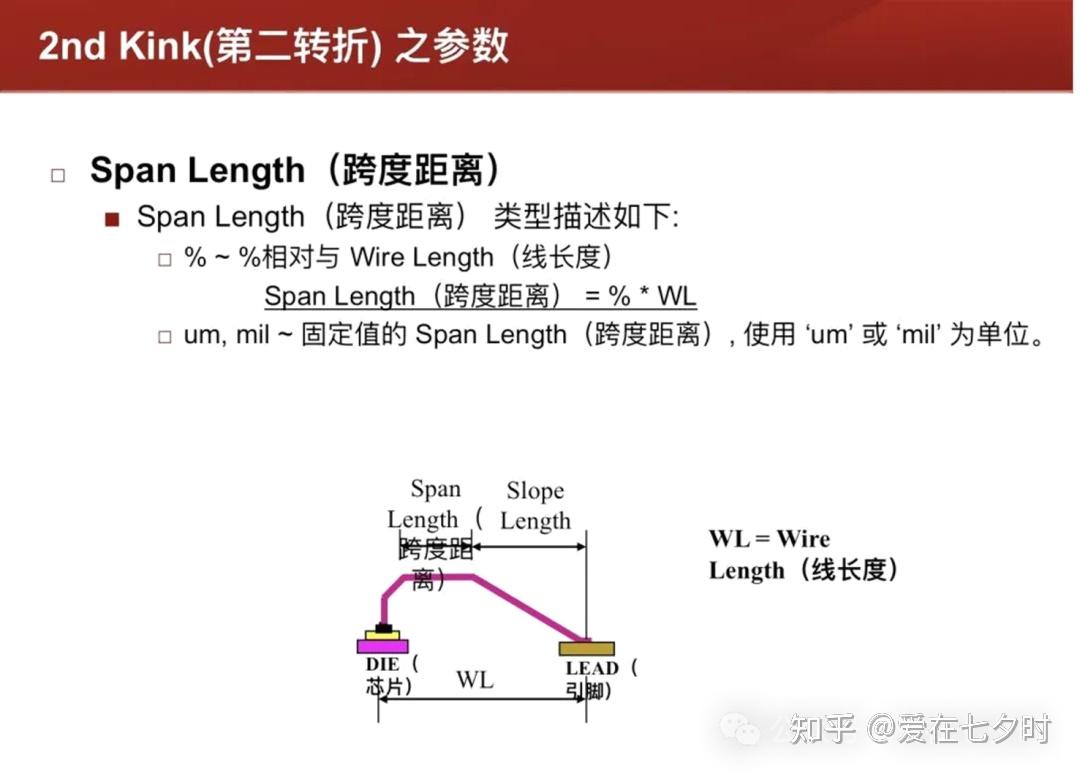

wKgZPGktY3eAaodpAADCizhKt6o551.jpgwKgZO2ktY3eAEdD-AACjqoaBrJ8269.jpgwKgZPGktY3iAAPW4AABpTWEY-CI572.jpgwKgZO2ktY3iAXhUzAADLdlrQ10k523.jpgwKgZPGktY3iAWb8bAACtoxMw6KM368.jpgwKgZO2ktY3mABSIPAAB-Hfyy7mM605.jpgwKgZPGktY3mAAeU3AAEUO6kPee0434.jpgwKgZO2ktY3mAEmgUAAEOfL4H1OM105.jpgwKgZPGktY3qAUvLCAAEQfJPkKWM286.jpgwKgZO2ktY3uAOZHoAAELts81HRA262.jpgwKgZPGktY3yAVt65AAEinaTeOYE185.jpgwKgZO2ktY3yAAdfZAAEb_VByLzw826.jpgwKgZPGktY3yAOtHIAAD6Gz2dZ-c145.jpgwKgZO2ktY32AMCQZAAEyXjN5AcQ314.jpgwKgZPGktY32AU1ajAAEfS0jrAI8831.jpgwKgZO2ktY36AEU35AAByHvhBCpU612.jpgwKgZPGktY36AJYUKAADhRQtKS7g737.jpgwKgZO2ktY36AFpzPAAEOGSNKMaU619.jpgwKgZPGktY3-AQ58dAAEv2AU54Fk345.jpgwKgZO2ktY3-AcsZhAAEfkHqNcag684.jpgwKgZPGktY3-AY-p4AADM7ocCaIM086.jpgwKgZO2ktY4CAUurbAADh5dtmRaM917.jpgwKgZPGktY4CAb1q8AADfWjMd-AA221.jpgwKgZO2ktY4GARDxPAADvBv2wMNw946.jpgwKgZPGktY4GAacpfAAFqLLiTGEc335.jpgwKgZO2ktY4GAZOd0AAE2ulf1AeI164.jpgwKgZPGktY4GAKg-TAAD-hJi80F4079.jpgwKgZO2ktY4KAXBz9AAD-OZdoS24933.jpgwKgZPGktY4KAFVe4AACtEg26JXs436.jpgwKgZO2ktY4KARcmYAADSo5d65ew232.jpgwKgZPGktY4OAbrFVAAD0XcpSqrU731.jpgwKgZO2ktY4OAPwVOAAEpb1JpVbE347.jpgwKgZO2ktY4OAXO8hAAEOqvDTmBY686.jpgwKgZPGktY4SAYUiyAAE_bSOgT-0023.jpgwKgZO2ktY4SAWqqKAADitdpFiHs010.jpgwKgZPGktY4SAcPPJAAE8IZ1wt0s539.jpgwKgZO2ktY4WAUXRnAADF8elCzRI159.jpgwKgZPGktY4WAaTQQAAC5fQvSrsM141.jpgwKgZO2ktY4WAdGp1AAEakTNAjq8751.jpgwKgZPGktY4WAXoa4AACAkz9-NoE838.jpgwKgZO2ktY4aANL6UAAC-2V2vniI926.jpgwKgZPGktY4eAWCYEAAEWOul5vVI081.jpgwKgZO2ktY4eAAhhtAAEUHlFxUos953.jpgwKgZPGktY4iAcJuNAAEcCpz6VMc154.jpgwKgZO2ktY4iAJLIWAAENuJ0YPLs985.jpgwKgZPGktY4iACfw8AAD-qI04Q2A345.jpgwKgZO2ktY4mAcGJcAAEMqfDPxRI555.jpgwKgZPGktY4mACT0MAAD30lm48kQ092.jpgchaijie_default.pngwKgZO2ktY4qAfu9LAADxAmagn6E384.jpgwKgZPGktY4qAZmqaAADlkdVlvxc326.jpgwKgZO2ktY4qARZy9AAE1QhfglLQ796.jpgwKgZPGktY4uAb9dzAAEKlokC_kQ451.jpgwKgZO2ktY4uARADPAAD7JzhdtoE860.jpgwKgZPGktY4uAXjGNAAFFSl7Dvhw780.jpgwKgZO2ktY4uAeqTAAADaxEra6TA407.jpgwKgZPGktY4yAQUBSAAElI2w0yEU365.jpgwKgZO2ktY4yAOUp2AADLuDG31ao057.jpgwKgZPGktY4yAeCvtAADRUsiqlMQ602.jpgwKgZO2ktY42AItH-AAC7wbwJ6js447.jpgwKgZPGktY42AB1REAAEFarJjTiQ169.jpgwKgZO2ktY46AHeItAADHZ6CgRG0366.jpgwKgZPGktY46AUgTAAAEPPaAyA3I039.jpgwKgZO2ktY46ASpdLAADZnXfNsRc689.jpgwKgZPGktY4-AOn9zAACS-Lxjgak654.jpg

寫在最后面的話

引線鍵合雖然是一種傳統的技術,但是它并沒有被淘汰?,F(xiàn)在還有很多半導體封裝都使用引線鍵合來組裝芯片。新的技術出現了,比如熱壓鍵合和倒裝芯片封裝技術。這些技術不需要用長長的金屬線來連接芯片和基板,而是直接把芯片上的凸起點和基板上的凹槽點對齊并粘合在一起。這樣可以節省空間、提高效率和性能。這些技術適合用在一些需要很多很密集的連接點或者高頻或高性能應用中。

存儲器應用是引線鍵合技術變革的另一個重要驅動力。隨著 NAND 閃存中多層架構的引入,引線鍵合技術的復雜性和相關的測試挑戰都在不斷升級。現代存儲芯片,尤其是 3D NAND 配置中的存儲芯片,可以包含數百層,并逐層堆疊。

引線鍵合技術有很多優點,可以提供靈活的設計,適應各種形狀和大小的芯片和封裝。提供高效的性能,保證電流信號的穩定傳輸。提供低成本的解決方案,節省材料和制造成本。提供高可靠性的連接,抵抗機械和熱應力。

引線鍵合面臨著一些挑戰,包括隨著芯片的小型化和復雜化,引線鍵合需要更高的精度和質量控制。芯片層數的增加,引線鍵合需要更多的時間和步驟,并且難以進行修復和修改。芯片密度的增加,引線鍵合需要更小的間距和更強的耐久性。應對這些挑戰,引線鍵合技術也在不斷發展和創新。

總之,引線鍵合技術是一種連接芯片與封裝的主要方式,在半導體行業中有著重要的地位。隨著技術需求的不斷變化,引線鍵合技術也展現出了其適應性和相關性。引線鍵合技術不僅能夠滿足現代存儲器應用的復雜性和高性能要求,還能夠?yàn)槲磥淼陌雽?dǎo)體發展提供彈性和創新空間。
