在電子設計領域，模擬到數字的轉換是一個至關重要的環節，它直接影響著系統對模擬信號的處理和分析能力。今天，我們就來詳細探討一下德州儀器（TI）推出的ADC122S021，這是一款低功耗、雙通道的12位CMOS模擬到數字轉換器，具有高速串行接口，在多個領域都有廣泛的應用前景。

文件下載：adc122s021.pdf

一、產品概述

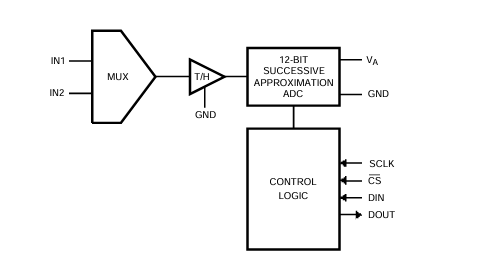

ADC122S021的獨特之處在于，它不像傳統的轉換器那樣僅在單一采樣率下規定性能，而是在50 ksps到200 ksps的采樣率范圍內都有完整的性能指標。這使得它在不同的應用場景中都能保持穩定和高效的工作狀態。該轉換器基于逐次逼近寄存器（SAR）架構，并內置了跟蹤保持電路，能夠靈活地配置為接受一個或兩個輸入信號，輸入范圍為0V到VA。其輸出的串行數據為直二進制格式，與SPI?、QSPI?、MICROWIRE以及許多常見的DSP串行接口兼容，方便與其他設備進行連接和通信。

二、關鍵特性與優勢

（一）多方面特性

1. 寬采樣率范圍：在50 ksps到200 ksps的采樣率范圍內都能保證穩定的性能，滿足不同應用對采樣速度的要求。
2. 雙輸入通道：可以同時處理兩個模擬輸入信號，增加了系統的靈活性和數據采集能力。
3. 可變電源管理：支持2.7V - 5.25V的單電源供電，并且具有低功耗特性。正常工作時，使用+3V或+5V電源的功耗分別為2.2 mW和7.9 mW；進入掉電模式后，使用+3V和+5V電源的功耗可分別降低至0.14 μW和0.32 μW，大大延長了電池供電設備的續航時間。
4. 高精度性能：典型的DNL為+0.4 / -0.2 LSB，INL為± 0.35 LSB，SNR達到72.0 dB，能夠提供高精度的模擬到數字轉換結果，減少信號失真和誤差。

（二）與其他產品對比優勢

通過與不同分辨率和速度的同類產品對比，我們可以更清晰地看到ADC122S021的優勢。在50 - 200 ksps的采樣率范圍內，12位的ADC122S021在精度和性能上具有明顯的優勢，能夠滿足對數據精度要求較高的應用場景。

三、引腳說明與電氣特性

（一）引腳功能

（二）電氣特性

在電氣特性方面，ADC122S021在不同的工作條件下都有明確的性能指標。例如，在靜態特性方面，分辨率為12位且無丟失碼，INL典型值為±0.35 LSB，DNL典型值為+0.4 / -0.2 LSB；在動態特性方面，SINAD典型值為72 dB，SNR典型值為72 dB，THD典型值為 - 84 dB等。這些特性保證了轉換器在不同的應用場景中都能提供準確和可靠的轉換結果。

四、工作原理與操作模式

（一）工作原理

ADC122S021的工作原理基于逐次逼近寄存器架構。在跟蹤模式下，開關SW1將采樣電容連接到兩個模擬輸入通道之一，SW2平衡比較器輸入；在保持模式下，SW1將采樣電容連接到地，保持采樣電壓，SW2使比較器失衡。控制邏輯會指示電荷再分配DAC向采樣電容添加固定量的電荷，直到比較器平衡，此時提供給DAC的數字字就是模擬輸入電壓的數字表示。

（二）操作模式

一個串行幀是指CS為低電平的時間段，每個幀應包含16個SCLK周期的整數倍。在每個幀內，首先是3個SCLK周期的跟蹤模式，用于采集輸入電壓；然后是13個SCLK周期的轉換和數據輸出過程，數據以MSB優先的方式從DOUT引腳輸出。同時，在每個轉換過程中，需要在CS下降沿后的前8個SCLK上升沿將數據時鐘輸入到DIN引腳，以指示下一次轉換的多路復用器地址。

五、典型應用與電路設計

（一）典型應用場景

ADC122S021適用于多種應用場景，如便攜式系統、遠程數據采集、儀器儀表和控制系統等。在便攜式系統中，其低功耗特性可以延長電池的使用時間；在遠程數據采集和儀器儀表控制系統中，高精度的轉換性能可以保證數據的準確性和可靠性。

（二）電路設計要點

在設計典型應用電路時，需要注意以下幾點：

1. 電源供應：建議使用專用的線性穩壓器為ADC122S021供電，如德州儀器的LP2950低 dropout電壓調節器，以減少電源噪聲對轉換器性能的影響。同時，電源引腳應通過電容網絡進行旁路，電容應靠近芯片放置。
2. 模擬輸入：為了獲得最佳性能，模擬輸入應使用低阻抗源驅動，以消除采樣電容充電引起的失真。對于動態信號采樣，還應使用帶通或低通濾波器來減少諧波和噪聲，提高動態性能。
3. 數字接口：數字輸出DOUT的電壓不能超過電源電壓VA，數字輸入引腳不易發生閂鎖效應，但建議在VA穩定后再對SCLK、CS和DIN進行操作。

六、性能影響因素與優化建議

（一）性能影響因素

ADC122S021的性能受到多種因素的影響，包括電源電壓、時鐘頻率、時鐘占空比、溫度等。例如，電源電壓的波動會影響轉換器的分辨率和噪聲性能；時鐘頻率和占空比的變化會影響轉換速度和數據輸出的穩定性；溫度的變化會導致器件參數的漂移，從而影響轉換精度。

（二）優化建議

為了優化ADC122S021的性能，可以采取以下措施：

1. 電源管理：保持電源電壓的穩定，使用低噪聲的電源，并通過電容進行旁路，減少電源噪聲的影響。
2. 時鐘設置：選擇合適的時鐘頻率和占空比，確保在滿足轉換速度要求的同時，保證數據輸出的穩定性。
3. 溫度補償：在溫度變化較大的環境中，可以采用溫度補償電路或算法來減少溫度對器件性能的影響。

七、總結與展望

ADC122S021作為一款高性能的12位A/D轉換器，具有寬采樣率范圍、雙輸入通道、可變電源管理和高精度性能等優點，適用于多種應用場景。在實際設計中，我們需要根據具體的應用需求，合理選擇工作參數，優化電路設計，以充分發揮其性能優勢。隨著電子技術的不斷發展，我們期待類似的高性能轉換器能夠不斷涌現，為電子系統的設計和應用帶來更多的可能性。各位工程師在使用ADC122S021的過程中，是否也遇到過一些有趣的問題或挑戰呢？歡迎在評論區分享你的經驗和見解。
