在當今的電子設計領域，模擬 - 數字轉換器（ADC）扮演著至關重要的角色，它是連接現實世界模擬信號與數字系統的橋梁。德州儀器（TI）的ADC12L066就是一款性能卓越的12位、66 MSPS、450 MHz帶寬A/D轉換器，今天我們就來深入剖析這款產品。

文件下載：adc12l066.pdf

一、產品概述

ADC12L066采用單3.3V電源供電，具備低功耗、掉電模式等特性，能夠?qū)⒛M輸入信號以每秒最少66兆采樣（Msps）的速率轉換為12位數字字，典型操作甚至可高達80 Msps。它采用差分流水線架構，結合數字誤差校正和片上采樣保持電路，在減小芯片尺寸和功耗的同時，還能提供出色的動態性能。其獨特的采樣保持級實現了450 MHz的滿功率帶寬。

二、特性亮點

2.1 低功耗設計

在66 Msps的轉換速率下，包括參考電流在內，該器件僅消耗357 mW的功率。而掉電功能更是能將功耗降低至僅50 mW，這對于需要長時間運行且對功耗敏感的應用來說至關重要。

2.2 高性能架構

差分流水線架構搭配數字誤差校正，有效提高了轉換的準確性和穩定性。片上采樣保持電路則確保了在高速轉換過程中信號的精確采集。

2.3 寬輸入帶寬

450 MHz的滿功率帶寬使得ADC12L066能夠處理高頻信號，適用于多種高頻應用場景。

三、應用領域

ADC12L066的應用范圍十分廣泛，涵蓋了醫療、通信、雷達等多個領域：

• 醫療領域：在超聲和成像設備中，高精度的模擬 - 數字轉換能夠提供清晰準確的圖像信息。
• 通信領域：可用于蜂窩基站和通信接收器，確保信號的高質量處理和傳輸。
• 雷達與聲納系統：其高速轉換和寬帶寬特性能夠滿足雷達和聲納系統對實時數據采集和處理的需求。

四、關鍵規格參數

五、引腳描述與等效電路

5.1 模擬輸入輸出引腳

• VIN：模擬信號輸入引腳，差分輸入信號電平在參考電壓為1.0V時為2.0 Vp.p。單端操作時可將Vin引腳連接到Vom，但為獲得最佳性能，建議使用差分輸入信號。
• VREF：參考輸入引腳，應通過一個0.1 μF的單片電容旁路到AGND。VREF標稱值為1.0V，范圍應在0.8V至1.5V之間。
• VRP、VRM、VRN：高阻抗參考旁路引腳，每個引腳都應通過一個0.1 μF的電容連接到AGND，且切勿加載這些引腳。

5.2 數字輸入輸出引腳

• CLK：數字時鐘輸入，頻率范圍為1 MHz至80 MHz（典型值），指定性能在66 MHz。輸入在該信號的上升沿采樣。
• OE：輸出使能引腳，低電平時使能三態數據輸出引腳，高電平時輸出處于高阻抗?fàn)顟B(tài)。
• PD：掉電輸入引腳，高電平時將轉換器置于掉電模式，低電平時處于活動模式。

5.3 電源引腳

• VA：正模擬電源引腳，應連接到穩定的+3.3V電源，并通過0.1 μF單片電容和10 μF電容旁路到AGND。
• VD：正數字電源引腳，連接到與VA相同的穩定+3.3V電源，并通過0.1 μF單片電容和10 μF電容旁路到DGND。
• VDR：ADC12L066輸出驅動器的正數字電源引腳，應連接到+1.8V至Vo的電壓源，并通過0.1 μF單片電容旁路到DR GND。

六、電氣特性

6.1 靜態特性

• 分辨率：無缺失碼的情況下為12位。
• 積分非線性（INL）：典型值為±1.2 LSB，最大值為±2.7 LSB。

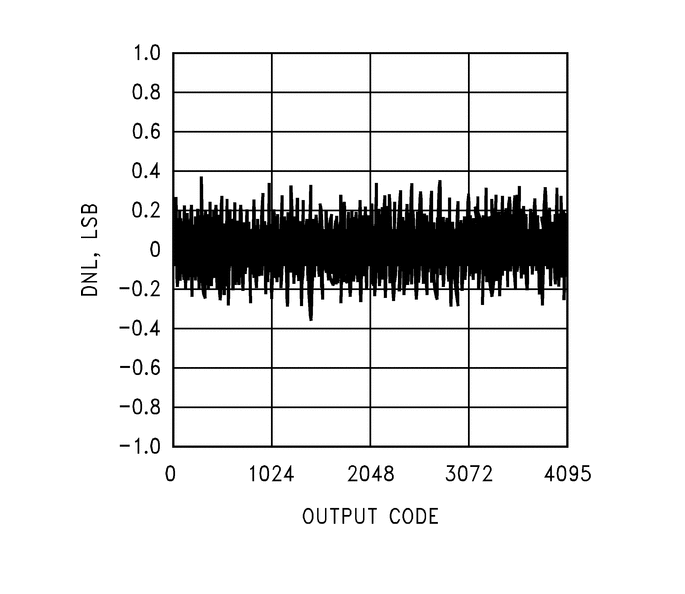

• 差分非線性（DNL）：典型值為+0.4 LSB，最大值為+1 LSB。
• 增益誤差：正誤差典型值為 - 0.15%FS，最大值為±3%FS；負誤差典型值為 + 0.4%FS，最大值為 + 4%FS。
• 偏移誤差：典型值為 + 0.2%FS，最大值為±1.3%FS。

6.2 動態特性

• 滿功率帶寬（BW）：0 dBFS輸入，輸出在 - 3 dB時為450 MHz。
• 信噪比（SNR）：在不同輸入頻率和溫度條件下表現良好，例如$f{IN}=10 MHz$，$V{IN}=-0.5 dBFS$，25°C時典型值為66 dB。
• 信噪失真比（SINAD）：同樣在不同條件下有穩定的性能表現。
• 有效位數（ENOB）：根據SINAD計算得出，反映了轉換器的實際性能。

七、功能描述

7.1 工作原理

ADC12L066采用流水線架構，對差分模擬輸入信號進行12位數字化處理。每個模擬輸入信號的峰 - 峰電壓應等于輸入?yún)⒖茧妷?V{REF}$，并圍繞共模電壓$V{CM}$居中，且彼此相位相差180°。

7.2 輸出特性

輸出字速率與時鐘頻率相同，范圍在1 Msps至80 Msps（典型值）之間。模擬輸入電壓在時鐘上升沿采集，數據經過6個時鐘周期的流水線延遲后出現在輸出端。

八、應用注意事項

8.1 輸入信號處理

• 差分輸入：為獲得最佳性能，建議使用差分輸入信號，每個輸入的峰 - 峰電壓應等于$V{REF}$，并圍繞$V{CM}$居中。
• 單端輸入：?jiǎn)味溯斎胄阅懿蝗绮罘州斎耄舴潜匾唤ㄗh使用。若必須使用，可將一個模擬輸入連接到驅動輸入的直流中點電壓，并使峰 - 峰差分輸入信號為參考電壓的兩倍。

8.2 時鐘信號

• 穩定性：CLK信號應使用穩定、低抖動的時鐘源，頻率范圍在1 MHz至80 MHz，上升和下降時間小于2 ns。
• 布線：時鐘線應盡可能短，避免與其他信號交叉，必要時進行串聯端接和交流端接。

8.3 電源與接地

• 電源旁路：電源引腳應使用10 μF電容和0.1 μF陶瓷芯片電容進行旁路，以減少電源噪聲。
• 接地布局：保持模擬和數字區域分開，DR GND引腳不應與其他接地引腳靠近連接，以防止噪聲干擾。

8.4 常見應用誤區

• 輸入過壓：避免輸入電壓超過電源電壓，即使是瞬態情況也不行，可在數字輸入串聯50Ω至100Ω電阻來解決過沖或下沖問題。
• 驅動高電容總線：高電容總線會增加輸出驅動器的負擔，導致動態性能下降，可使用緩沖器和串聯電阻來改善。
• 放大器選擇不當：應選擇能夠應對動態負載的放大器，如LMH6702、LMH6628等。

九、總結

ADC12L066憑借其高性能、低功耗和寬輸入帶寬等特性，在眾多應用領域展現出強大的競爭力。但在實際設計過程中，我們需要充分考慮其輸入輸出特性、時鐘信號、電源接地等因素，避免常見的應用誤區，以確保其性能的充分發揮。希望本文能為電子工程師在使用ADC12L066進行設計時提供有價值的參考。你在使用ADC12L066的過程中遇到過哪些問題呢？歡迎在評論區分享交流。
