在電子設計領域，A/D轉換器是連接模擬世界和數字世界的橋梁，其性能直接影響到整個系統的精度和穩定性。今天，我們要深入探討的是德州儀器（TI）的一款高性能雙路10位、20 MSPS、150 mW A/D轉換器——ADC10D020。

文件下載：adc10d020.pdf

一、產品概述

ADC10D020是一款低功耗、高性能的CMOS模擬 - 數字轉換器，能夠在高達30 MSPS的采樣率下將信號數字化為10位分辨率，同時在單3.0V電源下典型功耗僅為150 mW。在整個工作溫度范圍內，它能確保無丟失碼，獨特的兩級架構在20 MHz采樣率的整個奈奎斯特頻段內可實現9.5有效位。此外，它還提供了多種輸出格式和增益設置選項，以及可選擇的10位復用或20位并行輸出模式，具有偏移校正功能，能有效減少偏移誤差。

二、產品特性亮點

2.1 內部功能特性

• 內部采樣保持與參考能力：內置采樣保持電路，具備內部參考能力，可減少外部元件的使用，簡化設計。
• 雙增益設置與偏移校正：提供雙增益設置，可根據不同的輸入信號范圍進行靈活調整；偏移校正功能能有效提高轉換精度。
• 輸出格式多樣：支持偏移二進制或2的補碼輸出格式，方便與各種系統進行接口。

2.2 輸出與供電特性

• 復用或并行輸出總線：可選擇復用或并行輸出總線模式，滿足不同應用場景的需求。
• 單電源供電：支持單 +2.7V至3.6V電源供電，降低了電源設計的復雜度。
• 低功耗模式：具備掉電和待機模式，在掉電模式下功耗小于1 mW，待機模式下功耗約為27 mW，可有效延長電池續航時間。

三、關鍵技術指標

3.1 靜態指標

3.2 動態指標

3.3 其他指標

• 轉換延遲：并行輸出為2.5個時鐘周期，復用輸出I數據總線為2.5個時鐘周期，Q數據總線為3個時鐘周期。
• 電源抑制比：PSRR1為90 dB，PSRR2為52 dB。
• 功耗：正常工作時為150 mW（典型），掉電模式小于1 mW（典型），快速恢復待機模式為27 mW（典型）。

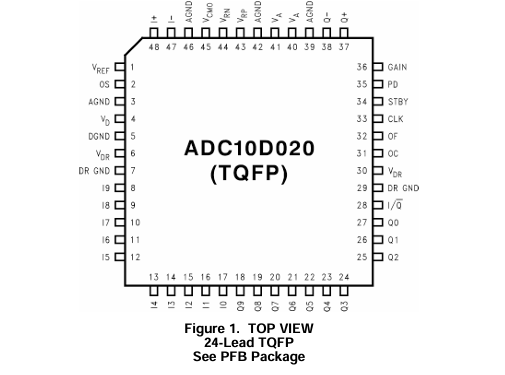

四、引腳功能解析

4.1 模擬輸入引腳

• 1+、1 - 和8+、8 -：分別為“I”和“Q” ADC的模擬輸入引腳，輸入范圍根據GAIN引腳狀態有所不同。當GAIN引腳為低電平時，標稱轉換范圍為1.25V至1.75V；當GAIN引腳為高電平時，標稱轉換范圍為1.0V至2.0V。
• VREF：模擬參考電壓輸入引腳，電壓范圍為0.8V至1.5V，需用最小1 uF電容進行旁路。

4.2 模擬輸出與參考引腳

• VcMO：模擬輸出引腳，可作為參考源和/或設置輸入的共模電壓，需用最小2 uF/0.1 uF組合電容進行旁路，標稱輸出電壓為1.5V，輸出源能力為1 mA。
• VRP和VRN：參考梯的頂部和底部引腳，需分別用10 uF低ESR電容和0.1 uF電容進行旁路，切勿驅動這兩個引腳。

4.3 數字輸入與控制引腳

• CLK：時鐘輸入引腳，CMOS/LVTTL兼容，閾值約為VA / 2，建議時鐘頻率在1 MHz至30 MHz之間，需進行適當?shù)亩私犹幚怼?/li>
• OS：輸出總線選擇引腳，高電平為并行模式，低電平為復用模式。
• OC：偏移校正引腳，低到高電平轉換時啟動偏移校正序列，需34個時鐘周期完成。
• OF：輸出格式引腳，低電平為偏移二進制輸出，高電平為2的補碼輸出。
• STBY：待機引腳，高電平時進入待機模式，功耗約為27 mW。
• PD：掉電引腳，高電平時進入掉電模式，功耗小于1 mW。
• GAIN：設置ADC輸入的內部信號增益，低電平時滿量程差分輸入峰 - 峰值信號等于VREF，高電平時等于2x VREF。

4.4 數字輸出引腳

• I0 - I9和Q0 - Q9：3V TTL/CMOS兼容的數字輸出引腳，提供I和Q輸入的轉換結果。

五、應用場景廣泛

ADC10D020憑借其高性能和低功耗的特點，廣泛應用于以下領域：

• 數字視頻：為視頻信號的數字化處理提供高精度支持。
• CCD成像：滿足成像系統對高速、高精度數據采集的需求。
• 便攜式儀器：低功耗特性使其非常適合便攜式設備，延長電池續航時間。
• 通信：在通信系統中實現信號的準確采集和處理。
• 醫學成像與超聲：為醫學診斷設備提供高精度的信號轉換。

六、設計注意事項

6.1 電源設計

• 電源旁路：每個電源引腳都需要進行適當?shù)呐月诽幚?，使?0 μF至50 μF的鉭或鋁電解電容和0.1 μF的陶瓷電容，以減少電源噪聲的影響。
• 電源隔離：模擬和數字電源應進行良好的隔離，可在VA和VD之間使用扼流圈，避免數字噪聲耦合到模擬部分。
• VDR電源：VDR應使用單獨的電源，可降低輸出驅動器的功耗和噪聲。

6.2 信號輸入設計

• 輸入驅動：選擇合適的放大器來驅動ADC輸入，如CLC409和CLC428雙運放，它們具有寬帶寬和低失真的特點。
• 輸入范圍：確保輸入信號不超過電源軌，避免因過壓導致的故障或不穩定。
• 單端與差分輸入：建議使用差分輸入信號以獲得最佳性能，若使用單端輸入，可通過變壓器進行單端 - 差分轉換。

6.3 時鐘設計

• 時鐘頻率與抖動：時鐘頻率應在1 MHz至30 MHz之間，且應盡量減少時鐘抖動，可使用時鐘樹等方法進行時鐘隔離。
• 時鐘端接：時鐘線應進行適當?shù)亩私犹幚恚云ヅ湓醋杩购蛡鬏斁€特性阻抗，減少反射和信號失真。

6.4 布局與接地設計

• 布局原則：模擬和數字電路應分開布局，信號走線應盡量短，避免模擬和數字信號相互干擾。
• 接地設計：可使用單獨的模擬和數字接地平面，但需注意信號路由，以減少EMI/RFI。也可使用單個接地平面，通過合理的元件布局來降低噪聲。

七、總結

ADC10D020是一款功能強大、性能優越的A/D轉換器，在低功耗、高分辨率和靈活性方面表現出色。通過合理的設計和布局，它能夠滿足多種應用場景的需求。在實際設計過程中，我們需要充分考慮其各項特性和技術指標，嚴格遵循設計注意事項，以確保系統的穩定性和可靠性。大家在使用過程中遇到過哪些問題呢？歡迎在評論區分享交流。
