在電子設計領域，模擬 - 數字轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。德州儀器（TI）的ADS7864作為一款高性能的ADC，在眾多應用場景中展現出了卓越的性能。今天，我們就來深入剖析一下這款A(yù)DS7864 ADC。

文件下載：ads7864.pdf

一、產品概述

ADS7864是一款雙12位、500kHz的模擬 - 數字轉換器，具備6個全差分輸入通道，這些通道被分為三對，能夠?qū)崿F(xiàn)高速同步信號采集。它采用TQFP - 48封裝，工作溫度范圍為 - 40°C至 + 85°C。

（一）主要特性

• 6通道同步采樣：可以同時對6個通道的信號進行采樣，這對于需要同步監測多個信號的應用場景非常重要，比如電機控制、多軸定位系統等。
• 全差分輸入：輸入到采樣保持放大器的信號是全差分的，并且在傳輸?shù)紸DC輸入時也保持差分，這使得它在50kHz時具有80dB的出色共模抑制比，在高噪聲環境中表現優異。
• 低功耗：功耗僅為50mW，適合對功耗要求較高的應用。
• 并行接口：提供并行接口和控制輸入，能夠有效減少軟件開銷。每個通道的輸出數據以16位字（地址和數據）的形式提供。
• 1MHz有效采樣率：能夠滿足高速信號采集的需求。
• 6X FIFO：具備6倍的先進先出（FIFO）緩存，方便數據的存儲和處理。

（二）應用領域

ADS7864的特性使其在多個領域都有廣泛的應用，主要包括：

• 電機控制：在電機控制中，需要實時監測多個參數，如電流、電壓等，ADS7864的同步采樣功能可以確保準確獲取這些參數的相對相位信息，從而實現更精確的控制。
• 多軸定位系統：多軸定位系統需要對多個軸的位置、速度等信號進行同步采集和處理，ADS7864的多通道同步采樣能力可以滿足這一需求。
• 三相功率控制：三相功率控制中，需要對三相電壓和電流進行同步監測，ADS7864的高共模抑制比和同步采樣特性可以保證測量的準確性。

二、電氣特性分析

（一）分辨率與輸入范圍

ADS7864的分辨率為12位，輸入電壓范圍為雙極性，以內部 + 2.5V參考電壓為中心，范圍從 - VREF到 + VREF。絕對輸入范圍為 - 0.3V至 + VA + 0.3V，輸入電容為15pF，輸入泄漏電流在CLK = GND時為 ± 1μA。

（二）系統性能

• 無失碼：保證了12位的無失碼性能，確保了數據轉換的準確性。
• 線性度：積分線性度誤差在不同型號中有所不同，如ADS7864Y為 ± 0.75LSB，ADS7864YB為 ± 0.5LSB；差分線性度誤差在參考REFIN時也有相應的指標。
• 增益誤差：正、負增益誤差在參考REFIN時也有明確的指標，如ADS7864Y的正增益誤差為 ± 0.15%至 ± 0.75% FSR，ADS7864YB為 ± 0.1%至 ± 0.5% FSR。
• 共模抑制比：在直流時為84dB，在50kHz、VIN = + 1.25Vpp時為80dB，這使得它在抑制共模噪聲方面表現出色。
• 噪聲性能：噪聲為120μV RMS，電源抑制比為0.3至2LSB。

（三）采樣動態特性

• 轉換時間：每個A/D轉換器的轉換時間為1.75μs，采集時間為0.25μs。
• 吞吐量率：吞吐量率為500kHz，能夠滿足高速采樣的需求。
• 孔徑延遲與抖動：孔徑延遲為3.5ns，孔徑延遲匹配為100ps，孔徑抖動為50ps，這些參數保證了對交流輸入信號的準確捕捉。
• 小信號帶寬：小信號帶寬為40MHz，確保了在較寬的頻率范圍內能夠準確采集信號。

（四）動態特性

• 總諧波失真：在VIN = 2.5Vpp、100kHz時為 - 75dB。
• SINAD：在VIN = 2.5Vpp、100kHz時為71dB。
• 無雜散動態范圍：在VIN = 2.5Vpp、100kHz時為78dB。
• 通道間隔離：在VIN = + 2.5Vpp、50kHz時為 - 76dB，保證了通道之間的獨立性。

（五）電壓參考

內部參考電壓為2.475V至2.525V，內部漂移為10ppm/°C，內部噪聲為50μVPP，內部源電流為2mA，內部負載抑制為0.005mV/μA，內部PSRR為80dB。外部參考電壓范圍為1.2V至2.6V。

（六）數字輸入/輸出

邏輯家族為CMOS，邏輯電平有明確的規定，如VIH在IH = + 5μA時為3.0V至 + VD + 0.3V，VIL在IL = + 5μA時為 - 0.3V至0.8V等。外部時鐘頻率范圍為0.2至8MHz，數據格式為二進制補碼。

（七）電源要求

電源電壓 + VA和 + VD范圍為4.75V至5.25V，靜態電流為10mA，功耗為50mW。

三、引腳配置與功能

ADS7864共有48個引腳，每個引腳都有其特定的功能，下面介紹一些關鍵引腳：

• 電源引腳：+ VA為模擬電源，通常為 + 5V；+ VD為數字電源，為 + 5VDC；AGND為模擬地，DGND為數字地。
• 時鐘與控制引腳：CLOCK為外部時鐘輸入引腳，控制CDAC的轉換速率；RD為讀輸入引腳，與片選配合使用時使能并行輸出；CS為片選引腳；HOLDA、HOLDB、HOLDC分別用于將通道A0/A1、B0/B1、C0/C1置于保持模式；RESET為復位引腳。
• 數據輸出引腳：DB0 - DB15為數據輸出引腳，其中DB15用于指示數據是否有效，DB14 - DB12用于存儲通道地址信息，DB11 - DB0為12位數據位。
• 參考引腳：REFIN為參考輸入引腳，REFOUT為參考輸出引腳。

四、典型特性曲線分析

文檔中給出了多個典型特性曲線，這些曲線反映了ADS7864在不同條件下的性能表現。

• 頻譜特性：通過頻譜曲線可以觀察到ADS7864在不同頻率下的信號響應情況，有助于分析其頻率響應特性。
• 信噪比與失真特性：信號 - 噪聲比（SNR）和信號 - （噪聲 + 失真）比（SINAD）隨輸入頻率和溫度的變化曲線，能夠幫助我們了解其在不同輸入頻率和溫度條件下的噪聲和失真性能。
• 增益與線性度特性：正、負增益匹配隨溫度的變化曲線以及積分、微分線性度誤差隨代碼和溫度的變化曲線，這些曲線對于評估其線性度和增益穩定性非常重要。

五、應用信息詳解

（一）采樣保持部分

ADS7864的采樣保持放大器能夠?qū)⑤斎氲恼也?zhǔn)確轉換為12位精度的數字信號。其輸入帶寬大于ADC的奈奎斯特速率（采樣率的一半），即使在最大吞吐量率500kHz時也是如此，典型小信號帶寬為40MHz。典型孔徑延遲時間為5ns，孔徑抖動為50ps，這保證了能夠準確捕捉交流輸入信號。

（二）參考部分

在正常工作時，REF_OUT引腳應直接連接到REF_IN引腳，以提供內部 + 2.5V參考電壓。該芯片也可以使用1.2V至2.6V的外部參考電壓，對應全量程范圍為2.4V至5.2V。內部參考是雙緩沖的，如果使用內部參考驅動外部負載，在參考和負載之間會提供一個緩沖器。

（三）模擬輸入部分

模擬輸入為雙極性全差分輸入，可以采用單端或差分驅動方式。在單端輸入時， - IN輸入保持在共模電壓， + IN輸入圍繞同一共模電壓擺動；在差分輸入時，輸入幅度為 + IN和 - IN輸入之間的差值。在使用時，要注意驅動 + IN和 - IN輸入的源的輸出阻抗匹配，否則可能會導致偏移誤差。同時，要確保模擬輸入電壓在GND - 300mV至VDD + 300mV的范圍內。

（四）雙極性輸入

ADS7864的差分輸入設計用于接受圍繞內部參考電壓（2.5V）的雙極性輸入（ - VREF和 + VREF）。通過一個簡單的運算放大器電路和四個外部電阻，可以將其配置為接受雙極性輸入，如 ± 2.5V、 ± 5V和 ± 10V輸入范圍。

（五）時序與控制

ADS7864使用外部時鐘（CLOCK）控制CDAC的轉換速率。在8MHz外部時鐘下，A/D采樣率為500kHz，對應最大吞吐量時間為2μs。轉換由HOLDX信號啟動，BUSY信號指示轉換是否正在進行。

（六）數據讀取

數據讀取通過RD和CS引腳控制，兩者都為低電平時使能輸出。在轉換開始12.5個時鐘周期后，新數據被鎖存到輸出寄存器。讀取數據時，要注意RD和CS的時序要求，以確保獲取到正確的數據。

（七）輸出模式

ADS7864有三種輸出模式，通過A2、A1、A0引腳選擇：

• 直接尋址模式：(A2 A1 A0) = 000至101時，可以直接尋址特定通道。
• 循環模式：(A2 A1 A0) = 110時，按A0、A1、B0、B1、C0、C1的順序循環讀取數據。
• FIFO模式：(A2 A1 A0) = 111時，先轉換的數據先被讀取，每個通道有三個輸出寄存器用于存儲數據。

六、布局注意事項

由于ADS7864的基本逐次逼近寄存器（SAR）架構對電源、參考、接地連接和數字輸入上的毛刺或突然變化比較敏感，因此在布局時需要特別注意。

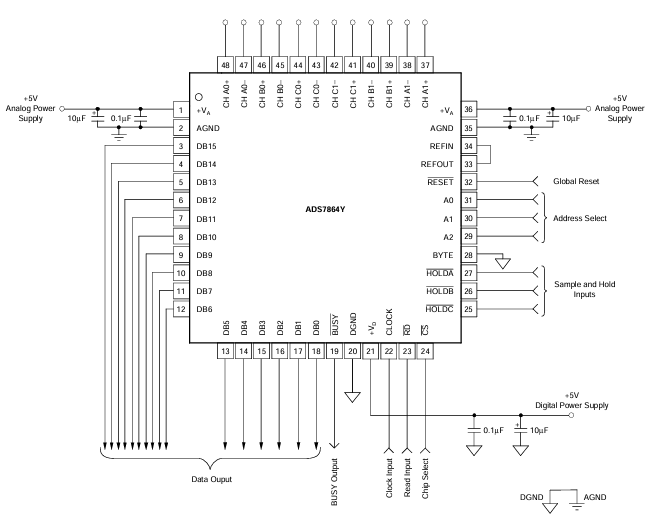

• 電源：要提供干凈、經過良好旁路的電源。在設備附近放置0.1μF的陶瓷旁路電容，同時推薦使用1μF至10μF的電容。如果需要，可以使用更大的電容和5Ω或10Ω的串聯電阻對噪聲電源進行低通濾波。
• 參考電壓：如果使用外部參考電壓，要確保其能夠驅動旁路電容而不產生振蕩。使用內部參考時，不要使用旁路電容，將REF_OUT引腳直接連接到REF_IN引腳。
• 接地：AGND和DGND引腳應連接到干凈的接地點，最好是“模擬”地。避免與微控制器或數字信號處理器的接地點過近連接，如果需要，可以直接從轉換器引出接地走線到電源入口點。理想的布局應包括一個專門用于轉換器和相關模擬電路的模擬接地平面。

七、總結

ADS7864是一款功能強大、性能優異的模擬 - 數字轉換器，具有高速、高精度、低功耗等優點。在設計過程中，我們需要充分了解其特性、引腳功能、時序要求和布局注意事項，以確保在實際應用中能夠發揮其最佳性能。同時，我們也要根據具體的應用場景，合理選擇輸出模式和參考電壓等參數，以滿足不同的設計需求。大家在使用ADS7864進行設計時，有沒有遇到過一些獨特的挑戰呢？歡迎在評論區分享你的經驗和見解。
