隨著電動(dòng)汽車向800V 高壓平臺(tái)的快速發(fā)展，電機(jī)功率密度顯著提升至 60 千瓦 / 升，比傳統(tǒng) 400V 系統(tǒng)高出 35%。然而，這一技術(shù)進(jìn)步給電機(jī)絕緣膜帶來(lái)了前所未有的散熱挑戰(zhàn)。本文系統(tǒng)分析了 800V 快充電動(dòng)汽車電機(jī)絕緣膜面臨的多重散熱難題，包括絕緣材料的導(dǎo)熱與絕緣性能天然矛盾、扁線 Hairpin 工藝的熱傳導(dǎo)瓶頸、冷卻系統(tǒng)適配性不足、絕緣厚度與槽滿率的權(quán)衡制約以及熱循環(huán)條件下的性能衰減等核心問(wèn)題。研究表明，主流絕緣材料如聚酰亞胺（PI）和聚醚醚酮（PEEK）的導(dǎo)熱系數(shù)僅為 0.1-0.5 W/m?K，成為電機(jī)內(nèi)部熱量傳遞的主要瓶頸。同時(shí)，800V 系統(tǒng)要求絕緣膜在 150℃高溫下仍保持≥20kV/mm 的擊穿強(qiáng)度，而傳統(tǒng)絕緣材料在高頻開(kāi)關(guān)工況下易產(chǎn)生電暈放電，進(jìn)一步加劇了散熱困難。本文還探討了新型高導(dǎo)熱絕緣材料、結(jié)構(gòu)設(shè)計(jì)創(chuàng)新和制造工藝改進(jìn)等解決方案，為 800V 快充電動(dòng)汽車電機(jī)絕緣膜技術(shù)的發(fā)展提供了理論指導(dǎo)和技術(shù)參考。

引言

進(jìn)入 2025 年，全球電動(dòng)汽車產(chǎn)業(yè)正處于向800V 高壓平臺(tái)全面轉(zhuǎn)型的關(guān)鍵時(shí)期。800V 系統(tǒng)相比傳統(tǒng) 400V 系統(tǒng)具有顯著優(yōu)勢(shì)：充電功率可穩(wěn)定超過(guò) 300kW，實(shí)現(xiàn) "充電 5 分鐘，行駛 200 公里" 的快充目標(biāo)；在相同充電功率下，電流需求減半，充電發(fā)熱量?jī)H為 400V 系統(tǒng)的 1/4；同時(shí)可減少約 3 倍的銅纜重量，大幅降低系統(tǒng)成本和重量。然而，800V 高壓系統(tǒng)的高功率密度特性對(duì)電機(jī)絕緣膜提出了嚴(yán)峻挑戰(zhàn)。電機(jī)功率密度的提升直接導(dǎo)致單位體積內(nèi)熱量生成急劇增加，電驅(qū)系統(tǒng)熱點(diǎn)溫度可達(dá) 130℃，電機(jī)骨架工作溫度達(dá) 150℃，部分極端情況下甚至高達(dá) 180℃。與此同時(shí)，800V 系統(tǒng)要求絕緣膜具備更高的電氣性能：擊穿強(qiáng)度≥30kV/mm，150℃高溫下仍需保持≥20kV/mm，局部放電起始電壓（PDIV）需達(dá) 2300V 左右。這些嚴(yán)苛要求使得傳統(tǒng)絕緣材料在導(dǎo)熱與絕緣性能之間面臨前所未有的平衡難題。

扁線 Hairpin 工藝的廣泛應(yīng)用進(jìn)一步加劇了散熱挑戰(zhàn)。該工藝可將槽滿率提升至 70% 以上，遠(yuǎn)高于傳統(tǒng)圓線的 50% 以下，但緊密排列的繞組結(jié)構(gòu)嚴(yán)重限制了熱量傳遞路徑。絕緣膜作為繞組與冷卻系統(tǒng)之間的關(guān)鍵界面，其低熱導(dǎo)率（0.1-0.5 W/m?K）成為熱量傳遞的主要瓶頸。此外，800V 系統(tǒng)中逆變器輸出的電壓尖峰可達(dá)母線電壓的 1.3-1.8 倍，在高頻開(kāi)關(guān)工況下易產(chǎn)生電暈放電，不僅影響絕緣性能，還會(huì)產(chǎn)生額外的熱量。

本文旨在深入分析 800V 快充電動(dòng)汽車電機(jī)絕緣膜面臨的散熱挑戰(zhàn)，從材料特性、結(jié)構(gòu)設(shè)計(jì)、工藝適配、系統(tǒng)集成等多個(gè)維度探討問(wèn)題的根源，并提出相應(yīng)的技術(shù)解決方案。通過(guò)對(duì)最新技術(shù)進(jìn)展的系統(tǒng)梳理，為行業(yè)發(fā)展提供理論指導(dǎo)和實(shí)踐參考。

一、絕緣材料導(dǎo)熱與絕緣性能的天然矛盾

1.1 主流絕緣材料的導(dǎo)熱性能局限

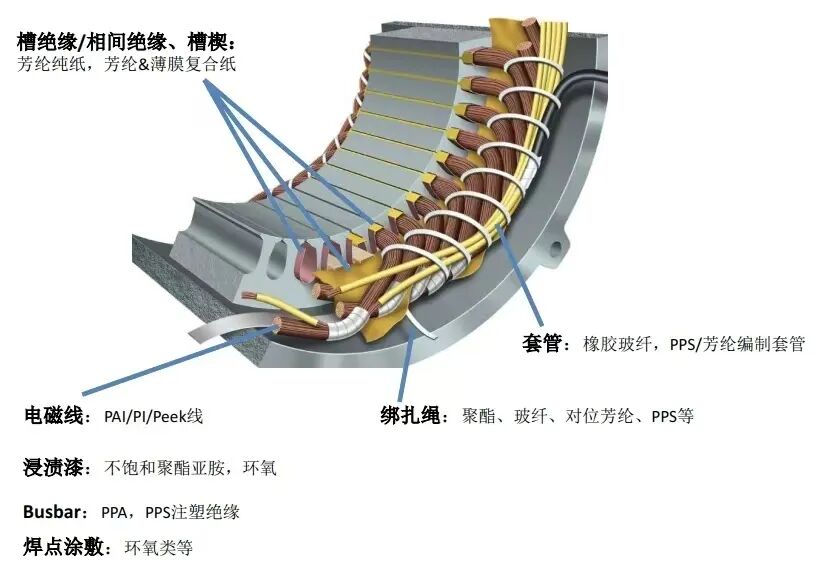

800V 快充電動(dòng)汽車電機(jī)絕緣膜主要采用 ** 聚酰亞胺（PI）和聚醚醚酮（PEEK）** 等高性能聚合物材料。然而，這些材料的導(dǎo)熱系數(shù)普遍僅為 0.1-0.5 W/m?K，遠(yuǎn)低于銅的 380 W/m?K 和鋼的 25 W/m?K，成為電機(jī)內(nèi)部熱量傳遞的主要瓶頸。具體而言，PEEK 材料的導(dǎo)熱系數(shù)約為 0.25-0.29 W/m?K，在 23°C 時(shí)的典型值為 0.29 W/m?K。雖然 PEEK 具有優(yōu)異的耐溫性能（長(zhǎng)期使用溫度 250℃，短期可承受 260℃），但其導(dǎo)熱性能嚴(yán)重不足。更為關(guān)鍵的是，PEEK 在 155-160℃的玻璃化轉(zhuǎn)變溫度后，介電常數(shù)會(huì)顯著增大，導(dǎo)致 PDIV 降低，這與 800V 系統(tǒng)對(duì)高溫下絕緣性能的要求形成了尖銳矛盾。

聚酰亞胺薄膜的情況同樣不容樂(lè)觀。標(biāo)準(zhǔn) PI 膜的導(dǎo)熱系數(shù)通常低于 0.5 W/(m?K)，難以快速導(dǎo)出電機(jī)運(yùn)行時(shí)線圈產(chǎn)生的焦耳熱。雖然通過(guò)含氟改性可以將 PI 的介電常數(shù)從 3.2 降至 2.26（1MHz），介電損耗降至 0.011，但這種改性對(duì)導(dǎo)熱性能的提升極為有限。在實(shí)際應(yīng)用中，PI 膜材的介電常數(shù)一般為 3.2 左右，體積電阻率達(dá) 101?-101? Ω?cm，介電強(qiáng)度為 100-300 kV/mm，這些優(yōu)異的電氣性能是以犧牲導(dǎo)熱性能為代價(jià)的。

1.2 導(dǎo)熱填料對(duì)絕緣性能的負(fù)面影響

為了提升絕緣材料的導(dǎo)熱性能，業(yè)界普遍采用添加導(dǎo)熱填料的方法，如氧化鋁（Al?O?）、氮化硼（BN）、石墨烯、碳納米管等。然而，這種方法面臨著導(dǎo)熱性能提升與絕緣性能下降的兩難困境。

研究表明，隨著六方氮化硼（h-BN）混合粉體添加量的增加，h-BN - 膠黏劑的導(dǎo)熱系數(shù)不斷增加，在質(zhì)量分?jǐn)?shù) 80%-100% 時(shí)增加速率較快。然而，h-BN - 膠黏劑的擊穿場(chǎng)強(qiáng)呈現(xiàn)先降低后逐漸提高的趨勢(shì)，最終才能達(dá)到與純膠黏劑幾乎一致的水平。這一現(xiàn)象揭示了導(dǎo)熱填料對(duì)絕緣性能的復(fù)雜影響機(jī)制。

滲流理論解釋了這一矛盾的根本原因。當(dāng)導(dǎo)熱填料的填充量達(dá)到滲流閾值時(shí)，填料之間會(huì)形成連續(xù)的導(dǎo)熱通路，使復(fù)合材料的熱導(dǎo)率急劇增加。然而，這種連續(xù)通路也可能成為電荷載流子的傳輸通道，導(dǎo)致絕緣性能下降。特別是碳納米管、銀納米線等高導(dǎo)熱填料，本身具有良好的導(dǎo)電性，在聚合物基體中容易引入電導(dǎo)通路，嚴(yán)重影響絕緣性能。

為解決這一問(wèn)題，研究者提出了多種技術(shù)路徑。一種方法是通過(guò)表面包覆技術(shù)，在碳納米管或銀納米線表面包覆二氧化硅等絕緣材料，不僅賦予導(dǎo)熱填料良好的電絕緣性，還能緩解導(dǎo)熱填料與聚合物基體之間的模量失配，促進(jìn)界面聲子共振耦合。另一種方法是采用 **"海島結(jié)構(gòu)"** 設(shè)計(jì)，通過(guò)控制填料粒徑和分布，使硅基體作為連續(xù)相（海），填料作為分散相（島），有效阻斷電子傳導(dǎo)路徑，同時(shí)保持導(dǎo)熱填料之間的熱接觸。

1.3 溫度對(duì)材料性能的雙重影響

溫度是影響絕緣材料導(dǎo)熱與絕緣性能的關(guān)鍵因素，在 800V 快充電動(dòng)汽車的工況下，絕緣膜需要在 **-40℃至 260℃** 的寬溫度范圍內(nèi)穩(wěn)定工作。這種極端的溫度變化對(duì)材料性能產(chǎn)生了復(fù)雜的雙重影響。

一方面，溫度升高會(huì)降低材料的絕緣性能。PEEK 材料在 155℃后介電常數(shù)增大，導(dǎo)致 PDIV 降低，這是由于高溫下分子鏈運(yùn)動(dòng)加劇，偶極子取向更容易，從而增加了介電損耗。聚酰亞胺材料雖然具有優(yōu)異的耐高溫性能，但其在高溫下的導(dǎo)熱性能提升有限，同時(shí)還要承受熱老化的影響。研究表明，絕緣材料在 155℃老化 1000 小時(shí)后，擊穿強(qiáng)度保留率需≥70%，這對(duì)材料的熱穩(wěn)定性提出了極高要求。

另一方面，溫度梯度會(huì)影響電場(chǎng)分布，進(jìn)而影響絕緣性能。在 ±800kV 換流變壓器干式套管的研究中發(fā)現(xiàn)，當(dāng)電流流過(guò)導(dǎo)體時(shí)，絕緣層內(nèi)會(huì)形成溫度梯度，溫度較高處的電阻較小，導(dǎo)致電場(chǎng)分布發(fā)生變化。這種溫度 - 電場(chǎng)的耦合效應(yīng)使得絕緣設(shè)計(jì)更加復(fù)雜，需要綜合考慮材料在不同溫度下的性能變化。

1.4 高頻開(kāi)關(guān)工況下的電暈效應(yīng)

800V 系統(tǒng)中逆變器的高頻開(kāi)關(guān)產(chǎn)生的電壓尖峰可達(dá)母線電壓的 1.3-1.8 倍，在繞組絕緣層內(nèi)部易產(chǎn)生電暈放電。電暈放電不僅會(huì)直接損害絕緣材料，還會(huì)產(chǎn)生顯著的熱效應(yīng)，進(jìn)一步加劇散熱問(wèn)題。

電暈放電的熱效應(yīng)表現(xiàn)為局部溫度急劇升高，可達(dá)數(shù)百攝氏度，導(dǎo)致絕緣材料碳化、膠粘劑變質(zhì)、股線絕緣老化等問(wèn)題。同時(shí)，電暈放電產(chǎn)生的臭氧及氮氧化物會(huì)加速絕緣材料的化學(xué)降解，形成惡性循環(huán)。在 800V 高壓平臺(tái)下，電機(jī)繞組承受的脈沖電壓峰值超過(guò) 1500V，傳統(tǒng)絕緣材料極易發(fā)生局部放電導(dǎo)致過(guò)早失效。

為應(yīng)對(duì)這一挑戰(zhàn)，業(yè)界開(kāi)發(fā)了多種耐電暈絕緣材料。研究表明，膜厚在 0.1mm（雙側(cè)）的耐電暈漆包圓線，PDIV 值約為 820V，擊穿電壓高達(dá) 12kV；膜厚在 0.13mm 的耐電暈扁線，PDIV 值約為 900V，擊穿電壓高達(dá) 14kV。這些特殊設(shè)計(jì)的絕緣材料通過(guò)優(yōu)化分子結(jié)構(gòu)、添加耐電暈填料等方式，在保持絕緣性能的同時(shí)，提高了抗電暈放電能力。

二、扁線 Hairpin 工藝帶來(lái)的散熱挑戰(zhàn)

2.1 緊密排列結(jié)構(gòu)對(duì)熱傳導(dǎo)路徑的限制

扁線 Hairpin 工藝是 800V 快充電動(dòng)汽車電機(jī)的主流技術(shù)路線，其最大優(yōu)勢(shì)是顯著提升了槽滿率。傳統(tǒng)圓線電機(jī)的槽滿率通常低于 50%，而扁線電機(jī)可將槽滿率提升至 70% 以上。然而，這種緊密排列的繞組結(jié)構(gòu)在提高功率密度的同時(shí)，也對(duì)散熱造成了嚴(yán)重挑戰(zhàn)。

在扁線繞組中，導(dǎo)體在槽內(nèi)的位置高度可控，過(guò)盈配合使得熱接觸面積更大，理論上具備優(yōu)異的散熱與電流承載能力。然而，實(shí)際情況卻復(fù)雜得多。由于扁線間接觸緊密，電機(jī)槽滿率大幅提高，使得繞組內(nèi)部的空氣流通空間被大幅壓縮，熱量難以通過(guò)空氣對(duì)流散發(fā)。絕緣膜包裹在扁線外側(cè)，熱量需先穿透絕緣膜才能傳遞到外部冷卻結(jié)構(gòu)，而絕緣膜本身的低熱導(dǎo)率（0.1-0.5 W/m?K）成為熱量傳遞的主要瓶頸。

更為嚴(yán)重的是，繞組端部成為散熱的最大瓶頸。研究表明，繞組端部的絕緣層相對(duì)較厚且導(dǎo)熱性差，容易形成熱點(diǎn)。由于繞組端部和鐵心并沒(méi)有直接接觸，繞組端部產(chǎn)生的熱量只能與電機(jī)內(nèi)的空氣進(jìn)行輻射散熱，或者通過(guò)有限的路徑傳導(dǎo)至冷卻系統(tǒng)。在傳統(tǒng)水冷系統(tǒng)下，端部繞組散熱條件較定子鐵芯更差，隨著接觸面的增加，接觸熱阻也大大增加，導(dǎo)致端部繞組散熱效果不佳。

2.2 絕緣膜厚度與機(jī)械性能的平衡難題

扁線 Hairpin 工藝對(duì)絕緣膜的機(jī)械性能提出了極高要求。在繞制、嵌線等工序中，絕緣膜需要承受復(fù)雜的機(jī)械應(yīng)力，包括拉伸、彎曲、扭轉(zhuǎn)等。這要求絕緣膜兼具高拉伸強(qiáng)度、柔韌性和耐磨性，斷裂伸長(zhǎng)率需≥30%，馬丁代爾耐磨測(cè)試需≥5000 次。

然而，提升機(jī)械性能往往需要增加絕緣膜厚度，這與散熱需求形成了尖銳矛盾。以 PEEK 絕緣線為例，由于采用擠出工藝，雙邊厚度達(dá)到 0.36mm 以上，雖然耐磨性好，但過(guò)厚的絕緣層會(huì)減小槽截面銅含量，影響電機(jī)的功率密度。更為關(guān)鍵的是，絕緣厚度增加會(huì)直接降低槽滿率，不利于電機(jī)功率密度的提升，而且較厚的絕緣會(huì)影響繞組散熱。

為解決這一難題，業(yè)界開(kāi)發(fā)了多種超薄絕緣技術(shù)。例如，采用精密擠出工藝可將絕緣層厚度控制在 0.08mm 甚至更薄，相比傳統(tǒng)繞包工藝的 0.20mm 大幅降低。同時(shí)，通過(guò)材料改性和結(jié)構(gòu)設(shè)計(jì)，在減薄厚度的同時(shí)保持甚至提升絕緣性能。例如，采用多層復(fù)合結(jié)構(gòu)，內(nèi)層使用高絕緣性能的材料，外層使用高導(dǎo)熱性能的材料，實(shí)現(xiàn)功能梯度設(shè)計(jì)。

2.3 絕緣膜與繞組結(jié)構(gòu)的熱接觸問(wèn)題

在扁線繞組中，絕緣膜與導(dǎo)體、絕緣膜與槽壁之間的熱接觸質(zhì)量直接影響散熱效率。研究表明，絕緣膜與銅線之間的熱膨脹系數(shù)差異是導(dǎo)致接觸問(wèn)題的主要原因。聚酰亞胺的熱膨脹系數(shù)在室溫至 250°C 區(qū)間內(nèi)通常為 40-60 ppm/K，顯著高于銅的 17 ppm/K。這種差異在溫度循環(huán)過(guò)程中會(huì)產(chǎn)生熱失配應(yīng)力，導(dǎo)致絕緣膜與導(dǎo)體之間產(chǎn)生間隙或裂紋。

熱循環(huán)測(cè)試是評(píng)估涂層因熱脹冷縮導(dǎo)致附著力下降的核心方法，通常參照 ASTM D6944 或 ISO 11503 標(biāo)準(zhǔn)。熱循環(huán)后若附著力等級(jí)下降超過(guò) 1 級(jí)或附著力下降超過(guò) 20%，則視為不合格。在 800V 系統(tǒng)中，絕緣系統(tǒng)需通過(guò) 2000 次溫度循環(huán)（-40℃~180℃）測(cè)試，這對(duì)絕緣膜與導(dǎo)體的界面結(jié)合強(qiáng)度提出了極高要求。

為改善熱接觸性能，業(yè)界采用了多種技術(shù)手段。一種方法是優(yōu)化絕緣膜的表面處理工藝，通過(guò)等離子體處理、化學(xué)蝕刻等方法增加表面粗糙度，提高與導(dǎo)體的機(jī)械嚙合。另一種方法是開(kāi)發(fā)自粘性絕緣材料，在不使用膠粘劑的情況下實(shí)現(xiàn)與導(dǎo)體的良好結(jié)合。例如，Namli 絕緣材料通過(guò)先進(jìn)的等離子處理技術(shù)，消除了膠粘劑的使用，避免了 ATF 暴露導(dǎo)致的性能降解，在高溫環(huán)境下仍能保持優(yōu)異的絕緣和拉伸強(qiáng)度。

2.4 浸漆工藝對(duì)散熱路徑的影響

浸漆是電機(jī)絕緣系統(tǒng)的關(guān)鍵工藝，對(duì)散熱性能有重要影響。通過(guò)浸漆將繞組內(nèi)部的空隙填實(shí)，熱量可以沿著更連續(xù)的路徑傳導(dǎo)至外殼，實(shí)現(xiàn)更高效的散熱。然而，浸漆工藝也帶來(lái)了新的散熱挑戰(zhàn)。

首先，絕緣漆的導(dǎo)熱性能直接影響散熱效果。研究表明，絕緣浸漬漆的導(dǎo)熱能力遠(yuǎn)大于空氣，電機(jī)定子繞組中損耗產(chǎn)生的所有熱量，主要通過(guò)繞組絕緣層即浸漬漆傳至鐵心。因此，選擇高導(dǎo)熱性能的浸漬漆至關(guān)重要。目前，一些高性能浸漬漆的導(dǎo)熱系數(shù)可達(dá) 3.5 W/mK，但需要在保持高導(dǎo)熱性的同時(shí)確保足夠的介電強(qiáng)度。

其次，浸漆工藝的質(zhì)量控制對(duì)散熱路徑有重要影響。在扁線 Hairpin 工藝中，由于繞組排列緊密，浸漆時(shí)容易產(chǎn)生氣泡和局部填充不充分的問(wèn)題。這些缺陷會(huì)形成熱阻，嚴(yán)重影響散熱效率。為解決這一問(wèn)題，業(yè)界采用了真空壓力浸漆（VPI）等先進(jìn)工藝，通過(guò)真空環(huán)境消除氣泡，再施加壓力確保絕緣漆充分滲透。

此外，絕緣紙與浸漆的兼容性也是一個(gè)重要問(wèn)題?，F(xiàn)有絕緣紙多采用纖維材料制成，在后續(xù)扁線繞組兩端滴注漆液（一般為樹(shù)脂）密封的過(guò)程中，由于纖維材料存在毛細(xì)現(xiàn)象，絕緣漆液容易通過(guò)絕緣紙以及縫隙進(jìn)入到冷卻通道內(nèi)，進(jìn)而使得冷卻通道被漆液堵塞而難以流通冷卻媒介。這一問(wèn)題在采用內(nèi)冷結(jié)構(gòu)的扁線電機(jī)中尤為突出。

三、冷卻系統(tǒng)與絕緣膜的適配性挑戰(zhàn)

3.1 油冷系統(tǒng)中絕緣膜與 ATF 油的相容性

油冷系統(tǒng)是 800V 快充電動(dòng)汽車電機(jī)的主流冷卻方案，具有冷卻效率高、絕緣性能好等優(yōu)勢(shì)。ATF（自動(dòng)變速箱油）不僅能夠有效抑制電機(jī)溫度上升，還能作為潤(rùn)滑劑減少熱量產(chǎn)生，同時(shí)提供高電氣絕緣性能。然而，ATF 油與絕緣膜的相容性直接影響著系統(tǒng)的長(zhǎng)期可靠性和散熱效率。

根據(jù)《CEEIA 415-2019 新能源汽車驅(qū)動(dòng)電機(jī)絕緣結(jié)構(gòu)技術(shù)要求》標(biāo)準(zhǔn)，油冷電機(jī)絕緣材料和變速箱油的兼容性評(píng)估采用嚴(yán)格的測(cè)試方法：將目標(biāo)絕緣材料和目標(biāo)變速箱油裝入密封罐中，在變速箱油中預(yù)先混合 0.5% 水分，然后將密封罐置于高低溫沖擊箱中進(jìn)行 8 個(gè)周期的循環(huán)老化，每個(gè)周期包括 155℃ 40 小時(shí)和 - 45℃ 8 小時(shí)。這種測(cè)試條件模擬了電機(jī)在實(shí)際運(yùn)行中的極端工況。

研究表明，漆包圓線、漆包扁線、浸漬樹(shù)脂與 ATF 具有良好的相容性，但不同類型的絕緣材料表現(xiàn)存在差異。例如，含苯乙烯成分的絕緣漆耐水性更強(qiáng)，而某些橡膠密封材料（如丙烯酸酯橡膠）在試驗(yàn)過(guò)程中性能劣化明顯，不符合密封材料性能要求。

絕緣膜與 ATF 油的相容性問(wèn)題主要體現(xiàn)在以下幾個(gè)方面：一是化學(xué)相容性，ATF 油中的添加劑可能與絕緣膜材料發(fā)生化學(xué)反應(yīng)，導(dǎo)致材料性能劣化；二是物理相容性，長(zhǎng)期浸泡可能導(dǎo)致絕緣膜溶脹、開(kāi)裂，破壞其結(jié)構(gòu)完整性；三是熱相容性，在高溫條件下，油的粘度降低，可能影響其絕緣性能，與絕緣膜的 PDIV 隨溫度降低的特性形成矛盾。

為提高相容性，業(yè)界開(kāi)發(fā)了多種耐 ATF 油絕緣材料。例如，240 級(jí)耐高溫聚酰亞胺漆包線專門設(shè)計(jì)用于油冷電機(jī)，具有耐電暈、耐 ATF 油、高 PDIV 等特性。這些材料通過(guò)特殊的分子設(shè)計(jì)和添加劑配方，在保持優(yōu)異絕緣性能的同時(shí)，提高了與 ATF 油的化學(xué)和物理相容性。

3.2 水冷系統(tǒng)的絕緣挑戰(zhàn)

雖然油冷系統(tǒng)具有諸多優(yōu)勢(shì)，但水冷系統(tǒng)在某些應(yīng)用場(chǎng)景下仍有其獨(dú)特價(jià)值，特別是在需要快速響應(yīng)和精確溫控的場(chǎng)合。然而，水冷系統(tǒng)對(duì)絕緣膜提出了與油冷系統(tǒng)完全不同的挑戰(zhàn)。

首先是防水性能要求。水冷系統(tǒng)中的水路會(huì)產(chǎn)生影響磁場(chǎng)特性的問(wèn)題，這是與油冷系統(tǒng)的重要區(qū)別。因此，絕緣膜必須具備優(yōu)異的防水性能，以防止冷卻液滲透導(dǎo)致短路。一些先進(jìn)的液冷電機(jī)甚至具備行業(yè)最高等級(jí)的防水性能，即使身處水下三十米深，電機(jī)也能正常工作。

其次是電化學(xué)腐蝕風(fēng)險(xiǎn)。水冷系統(tǒng)中使用的冷卻液通常含有各種添加劑，如防腐蝕劑、防凍劑等，這些化學(xué)物質(zhì)可能對(duì)絕緣膜產(chǎn)生腐蝕作用。特別是在高溫條件下，電化學(xué)腐蝕的速度會(huì)大大加快。因此，絕緣膜材料必須具備優(yōu)異的耐化學(xué)腐蝕性。

此外，水冷系統(tǒng)還面臨著結(jié)露問(wèn)題。當(dāng)電機(jī)在高負(fù)荷運(yùn)行后突然停機(jī)時(shí)，溫度快速下降可能導(dǎo)致冷卻系統(tǒng)表面結(jié)露，這對(duì)絕緣膜的耐濕性提出了更高要求。根據(jù)標(biāo)準(zhǔn)要求，絕緣膜經(jīng) 85℃/85% RH 濕熱老化 1000 小時(shí)后，體積電阻率需≥1013Ω?cm。

3.3 直接冷卻技術(shù)的集成難題

為了突破傳統(tǒng)冷卻方式的局限，業(yè)界開(kāi)發(fā)了多種直接冷卻技術(shù)，如繞組內(nèi)冷、端部直接冷卻等。這些技術(shù)能夠顯著提升散熱效率，但也給絕緣膜的設(shè)計(jì)和制造帶來(lái)了新的挑戰(zhàn)。

繞組內(nèi)冷技術(shù)是在扁銅線內(nèi)部開(kāi)設(shè)冷卻通道，使冷卻液直接接觸作為熱源的扁銅線。這種技術(shù)能夠使冷卻媒介直接接觸熱源，散熱效果更好。然而，這種設(shè)計(jì)對(duì)絕緣膜提出了嚴(yán)峻挑戰(zhàn)。不論是絕緣漆還是發(fā)泡絕緣層，當(dāng)其應(yīng)用于開(kāi)設(shè)冷卻槽的扁線時(shí)，都有堵塞冷卻槽的風(fēng)險(xiǎn)；并且，若發(fā)泡層接觸冷卻液，發(fā)泡材料有脫落進(jìn)入冷卻液循環(huán)的風(fēng)險(xiǎn)。

端部直接冷卻技術(shù)利用發(fā)卡端部的大表面積，采用油液或氟類介質(zhì)直接冷卻端部。這種技術(shù)能夠有效解決繞組端部的散熱難題，但也帶來(lái)了絕緣防護(hù)的挑戰(zhàn)。端部繞組直接暴露在冷卻介質(zhì)中，需要特殊的絕緣結(jié)構(gòu)設(shè)計(jì)來(lái)確保電氣安全。同時(shí)，冷卻介質(zhì)的流動(dòng)可能對(duì)絕緣膜產(chǎn)生機(jī)械沖擊，要求絕緣膜具備良好的抗沖擊性能。

3.4 冷卻系統(tǒng)與絕緣膜的協(xié)同設(shè)計(jì)

面對(duì)上述挑戰(zhàn)，冷卻系統(tǒng)與絕緣膜的協(xié)同設(shè)計(jì)成為解決散熱問(wèn)題的關(guān)鍵。這種協(xié)同設(shè)計(jì)需要從系統(tǒng)層面統(tǒng)籌考慮，實(shí)現(xiàn)冷卻效率與絕緣性能的最佳平衡。

首先是熱管理策略的優(yōu)化。800V 系統(tǒng)要求通過(guò)骨架內(nèi)部微流道設(shè)計(jì)（水冷 / 油冷）將熱阻降低至 2℃/W 以下。這需要精確計(jì)算絕緣膜的熱阻貢獻(xiàn)，通過(guò)優(yōu)化絕緣膜的厚度分布、材料選擇和結(jié)構(gòu)設(shè)計(jì)，在滿足絕緣要求的前提下最大限度地降低熱阻。

其次是多物理場(chǎng)耦合分析。在 800V 系統(tǒng)中，電場(chǎng)、溫度場(chǎng)、流場(chǎng)相互耦合，需要采用多物理場(chǎng)仿真技術(shù)進(jìn)行綜合分析。例如，溫度梯度會(huì)影響電場(chǎng)分布，進(jìn)而影響絕緣性能；冷卻介質(zhì)的流動(dòng)會(huì)影響溫度分布，進(jìn)而影響熱應(yīng)力。只有通過(guò)精確的多物理場(chǎng)分析，才能實(shí)現(xiàn)系統(tǒng)的優(yōu)化設(shè)計(jì)。

此外，智能化熱管理也成為發(fā)展趨勢(shì)。通過(guò)在絕緣膜中集成溫度傳感器，實(shí)時(shí)監(jiān)測(cè)關(guān)鍵部位的溫度，結(jié)合人工智能算法預(yù)測(cè)熱失效風(fēng)險(xiǎn)，實(shí)現(xiàn)預(yù)防性維護(hù)。同時(shí)，根據(jù)不同工況自動(dòng)調(diào)節(jié)冷卻系統(tǒng)的工作參數(shù)，實(shí)現(xiàn)能耗與性能的最優(yōu)平衡。

四、絕緣厚度與槽滿率的權(quán)衡制約

4.1 800V 系統(tǒng)對(duì)絕緣厚度的嚴(yán)苛要求

800V 快充電動(dòng)汽車系統(tǒng)對(duì)電機(jī)絕緣膜的厚度要求極為嚴(yán)苛，這種要求源于對(duì)電氣安全和系統(tǒng)可靠性的雙重考慮。根據(jù)行業(yè)標(biāo)準(zhǔn)，800V 系統(tǒng)中絕緣膜的擊穿強(qiáng)度通常要求≥30kV/mm，在 150℃高溫下仍需保持≥20kV/mm。這意味著對(duì)于 0.1mm 厚的絕緣膜，其擊穿電壓需達(dá)到 3kV 以上，在高溫條件下也不能低于 2kV。

絕緣厚度與耐壓性能之間存在著復(fù)雜的關(guān)系。研究表明，隨著絕緣厚度從 40μm 增加到 180μm，擊穿電壓呈上升趨勢(shì)，這表明絕緣性能在一定程度上隨厚度增加而提升。具體而言，1 級(jí)漆膜（厚度 5-8μm）的平均擊穿電壓為 4.2kV-5.8kV；2 級(jí)漆膜（厚度 9-12μm）的平均擊穿電壓為 7.5kV-9.6kV；3 級(jí)漆膜（厚度 13-16μm）的平均擊穿電壓為 10.3kV-12.8kV。漆膜厚度每增加 1μm，擊穿電壓平均提升約 0.6kV-0.8kV。

然而，** 局部放電起始電壓（PDIV）** 對(duì)厚度的敏感性與擊穿電壓有所不同。膜厚在 0.1mm（雙側(cè)）的耐電暈漆包圓線，PDIV 值約為 820V，而膜厚在 0.13mm 的耐電暈扁線，PDIV 值約為 900V。這種差異反映了不同結(jié)構(gòu)和工藝對(duì) PDIV 的影響，也說(shuō)明了單純?cè)黾雍穸炔⒎翘嵘?PDIV 的最佳途徑。

在 800V 系統(tǒng)中，絕緣膜還需要承受脈沖電壓的考驗(yàn)。電機(jī)繞組承受的脈沖電壓峰值超過(guò) 1500V，傳統(tǒng)絕緣材料極易發(fā)生局部放電導(dǎo)致過(guò)早失效。因此，絕緣膜不僅需要具備高的工頻擊穿強(qiáng)度，還需要優(yōu)異的脈沖耐受能力。這對(duì)絕緣材料的分子結(jié)構(gòu)設(shè)計(jì)、添加劑配方、制造工藝等提出了全方位的挑戰(zhàn)。

4.2 槽滿率與絕緣厚度的矛盾關(guān)系

槽滿率是衡量電機(jī)設(shè)計(jì)水平的重要指標(biāo)，直接影響著電機(jī)的功率密度和效率。槽滿率通常指線圈放入槽內(nèi)后占用槽有效面積的比值，一般在 0.4-0.6 之間。提高槽滿率意味著可以在相同的空間內(nèi)放置更多的導(dǎo)體，從而提高電機(jī)的功率輸出。

然而，絕緣厚度的增加會(huì)直接降低槽滿率。以 PEEK 絕緣線為例，由于采用擠出工藝，雙邊厚度達(dá)到 0.36mm 以上，雖然耐磨性好，但過(guò)厚的絕緣層會(huì)減小槽截面銅含量，影響電機(jī)的功率密度。研究表明，增加絕緣厚度意味著降低槽滿率，不利于電機(jī)功率密度的提升，而且較厚的絕緣會(huì)影響繞組散熱。

為了在絕緣厚度和槽滿率之間找到平衡，業(yè)界開(kāi)發(fā)了多種超薄絕緣技術(shù)。例如，通過(guò)精密擠出工藝可將絕緣層厚度控制在 0.08mm 甚至更薄，相比傳統(tǒng)繞包工藝的 0.20mm 大幅降低，同等導(dǎo)體截面積下，電磁線整體外徑減小 30%-40%。這種超薄化技術(shù)不僅提高了槽滿率，還改善了散熱性能。

多層復(fù)合結(jié)構(gòu)是另一種有效的解決方案。通過(guò)將不同功能的絕緣材料組合在一起，實(shí)現(xiàn) "薄而強(qiáng)" 的絕緣系統(tǒng)。例如，內(nèi)層使用高絕緣性能的材料確保電氣安全，外層使用高導(dǎo)熱性能的材料提升散熱效率，中間層使用高機(jī)械性能的材料承受機(jī)械應(yīng)力。這種分層設(shè)計(jì)能夠在減薄總厚度的同時(shí)，滿足各項(xiàng)性能要求。

4.3 超薄絕緣膜的技術(shù)挑戰(zhàn)

超薄絕緣膜技術(shù)雖然能夠有效解決槽滿率問(wèn)題，但也面臨著諸多技術(shù)挑戰(zhàn)。首先是機(jī)械強(qiáng)度問(wèn)題。絕緣膜厚度的減薄必然導(dǎo)致機(jī)械強(qiáng)度的下降，在扁線 Hairpin 工藝的繞制、嵌線等工序中容易發(fā)生破損。這要求材料具備更高的強(qiáng)度和韌性，同時(shí)還要保持良好的柔韌性以適應(yīng)復(fù)雜的繞組形狀。

其次是厚度均勻性控制。薄膜厚度的均勻性對(duì)絕緣性能至關(guān)重要。若薄膜厚度不均勻，在高電壓作用下，較薄的區(qū)域承受的電場(chǎng)強(qiáng)度會(huì)相對(duì)更高，成為擊穿的薄弱環(huán)節(jié)。通過(guò)顯微鏡觀察不同厚度均勻性的薄膜樣品可以發(fā)現(xiàn)，厚度不均的薄膜在高電壓下，較薄處率先出現(xiàn)電樹(shù)枝狀的放電通道，最終導(dǎo)致?lián)舸?/p>

此外，生產(chǎn)工藝的挑戰(zhàn)也不容忽視。超薄絕緣膜的制造對(duì)設(shè)備精度、工藝穩(wěn)定性、環(huán)境控制等都提出了極高要求。例如，在擠出工藝中，溫度、壓力、牽引速度等參數(shù)的微小變化都可能導(dǎo)致厚度偏差。因此，需要采用高精度的在線檢測(cè)和反饋控制系統(tǒng)，確保產(chǎn)品質(zhì)量的一致性。

4.4 空間限制對(duì)絕緣設(shè)計(jì)的約束

800V 系統(tǒng)對(duì)高壓部件體積提出了嚴(yán)格的限制要求，要求體積縮小 40%，如 DC-DC 轉(zhuǎn)換器功率密度需達(dá)到≥2kW/L。然而，安規(guī)標(biāo)準(zhǔn)又強(qiáng)制要求針距≥3mm、排距≥5mm，這形成了尖銳的矛盾。這種空間限制要求絕緣膜材必須實(shí)現(xiàn)超薄化，同時(shí)保持甚至提升絕緣性能。

在實(shí)際設(shè)計(jì)中，工程師們需要在有限的空間內(nèi)實(shí)現(xiàn)多重功能。例如，在電池模組中，絕緣膜不僅要提供電氣隔離，還要承受高壓電擊穿，防止熱失控?cái)U(kuò)散；同時(shí)還要具備足夠的機(jī)械強(qiáng)度，替代傳統(tǒng)金屬支架，減輕重量。這種多功能集成對(duì)絕緣膜的設(shè)計(jì)提出了前所未有的挑戰(zhàn)。

為應(yīng)對(duì)空間限制，業(yè)界提出了立體化絕緣設(shè)計(jì)理念。通過(guò)三維結(jié)構(gòu)設(shè)計(jì)，在有限的平面空間內(nèi)增加絕緣路徑的長(zhǎng)度，提高爬電距離。例如，采用波紋狀、鋸齒狀等特殊結(jié)構(gòu)，在不增加平面尺寸的情況下增加表面積，從而提高絕緣性能。同時(shí)，利用新型材料的特性，如自修復(fù)功能、形狀記憶功能等，實(shí)現(xiàn)智能絕緣防護(hù)。

五、熱循環(huán)條件下的性能衰減機(jī)制

5.1 溫度循環(huán)對(duì)絕緣膜的影響

800V 快充電動(dòng)汽車的運(yùn)行工況決定了電機(jī)絕緣膜必須承受頻繁的溫度循環(huán)。在實(shí)際使用中，電機(jī)可能在短時(shí)間內(nèi)經(jīng)歷從 - 40℃到 180℃甚至更高溫度的劇烈變化，這種溫度沖擊對(duì)絕緣膜的性能穩(wěn)定性提出了嚴(yán)峻考驗(yàn)。

研究表明，聚酰亞胺薄膜在經(jīng)歷 1000 次 - 60℃至 100℃的熱循環(huán)后，雖然機(jī)械性能保持良好，但介電性能出現(xiàn)了顯著的不穩(wěn)定性，表現(xiàn)出對(duì)交替溫度的高度敏感性。這種介電性能的衰減可能導(dǎo)致局部放電起始電壓降低，增加絕緣失效的風(fēng)險(xiǎn)。更為嚴(yán)重的是，在某些極端情況下，絕緣膜可能在溫度循環(huán)過(guò)程中發(fā)生分層、開(kāi)裂等結(jié)構(gòu)性破壞。

熱膨脹系數(shù)不匹配是導(dǎo)致溫度循環(huán)失效的主要原因。絕緣膜與銅線、鐵芯等部件的熱膨脹系數(shù)存在顯著差異。例如，聚酰亞胺的熱膨脹系數(shù)為 40-60 ppm/K，而銅僅為 17 ppm/K。這種差異在溫度循環(huán)過(guò)程中會(huì)產(chǎn)生熱應(yīng)力，當(dāng)應(yīng)力超過(guò)材料的承受極限時(shí)，就會(huì)導(dǎo)致絕緣膜開(kāi)裂或與導(dǎo)體分離。

為提高熱循環(huán)穩(wěn)定性，業(yè)界采用了多種技術(shù)手段。首先是材料改性，通過(guò)調(diào)整分子結(jié)構(gòu)降低熱膨脹系數(shù)，或提高材料的彈性模量和斷裂伸長(zhǎng)率。其次是界面設(shè)計(jì)，通過(guò)在絕緣膜與導(dǎo)體之間增加緩沖層，緩解熱應(yīng)力集中。此外，還可以通過(guò)優(yōu)化絕緣膜的厚度分布，在易產(chǎn)生應(yīng)力集中的部位增加厚度，提高局部強(qiáng)度。

5.2 絕緣膜與導(dǎo)體界面的熱失配問(wèn)題

絕緣膜與導(dǎo)體之間的界面質(zhì)量直接影響著電機(jī)的長(zhǎng)期可靠性。在溫度循環(huán)過(guò)程中，由于熱膨脹系數(shù)的差異，絕緣膜與導(dǎo)體之間會(huì)產(chǎn)生相對(duì)位移，導(dǎo)致界面分離、開(kāi)裂等問(wèn)題。研究表明，熱循環(huán)后若附著力等級(jí)下降超過(guò) 1 級(jí)或附著力下降超過(guò) 20%，則視為不合格。

界面失效的機(jī)制主要包括以下幾個(gè)方面：一是機(jī)械剝離，由于熱應(yīng)力的反復(fù)作用，絕緣膜與導(dǎo)體之間的化學(xué)鍵被破壞，導(dǎo)致界面分離；二是熱疲勞，在溫度循環(huán)過(guò)程中，界面處產(chǎn)生周期性的應(yīng)力應(yīng)變，最終導(dǎo)致材料疲勞失效；三是化學(xué)降解，高溫下界面處的化學(xué)反應(yīng)加速，導(dǎo)致結(jié)合力下降。

為改善界面性能，業(yè)界開(kāi)發(fā)了多種界面改性技術(shù)。例如，通過(guò)等離子體處理、化學(xué)蝕刻等方法增加絕緣膜表面的粗糙度，提高機(jī)械嚙合強(qiáng)度。同時(shí)，開(kāi)發(fā)了專門的界面處理劑，通過(guò)化學(xué)反應(yīng)在絕緣膜與導(dǎo)體之間形成化學(xué)鍵合，提高結(jié)合強(qiáng)度。此外，還可以通過(guò)優(yōu)化絕緣膜的分子結(jié)構(gòu)，提高其與導(dǎo)體的相容性。

5.3 極端溫度下的材料穩(wěn)定性

在 800V 快充電動(dòng)汽車的使用場(chǎng)景中，絕緣膜可能面臨極端溫度的考驗(yàn)。除了正常運(yùn)行時(shí)的 150-180℃工作溫度外，還可能遇到電池?zé)崾Э氐葮O端情況，此時(shí)電機(jī)局部溫度可能高達(dá) 800-1200℃。即使是聚酰亞胺等高性能材料，雖然短期可承受 400-500℃高溫，但在此極端高溫下，仍可能發(fā)生熱分解，徹底喪失絕緣和導(dǎo)熱能力。

材料在極端溫度下的失效機(jī)制包括：一是熱分解，高分子材料在高溫下發(fā)生化學(xué)鍵斷裂，產(chǎn)生小分子氣體，導(dǎo)致材料結(jié)構(gòu)破壞；二是氧化降解，在有氧環(huán)境下，高溫加速了材料的氧化反應(yīng)，導(dǎo)致性能急劇下降；三是熔融流動(dòng)，當(dāng)溫度超過(guò)材料的熔點(diǎn)或玻璃化轉(zhuǎn)變溫度時(shí)，材料發(fā)生軟化甚至流動(dòng)，失去形狀穩(wěn)定性。

為提高極端溫度下的穩(wěn)定性，研究人員正在開(kāi)發(fā)多種耐高溫絕緣材料。例如，采用無(wú)機(jī)絕緣材料如陶瓷、云母等，這些材料具有優(yōu)異的耐高溫性能，但加工困難、柔韌性差。另一種思路是開(kāi)發(fā)新型高分子材料，如聚醚醚酮（PEEK）的改性品種、聚苯并咪唑（PBI）等，這些材料在保持高分子材料優(yōu)點(diǎn)的同時(shí)，具有更高的熱穩(wěn)定性。

5.4 長(zhǎng)期熱老化對(duì)絕緣性能的影響

長(zhǎng)期熱老化是影響絕緣膜使用壽命的關(guān)鍵因素。在 800V 系統(tǒng)中，絕緣材料需要在 150℃的高溫下長(zhǎng)期工作，同時(shí)還要承受電氣應(yīng)力、機(jī)械應(yīng)力等多重作用。研究表明，絕緣材料在 155℃老化 1000 小時(shí)后，擊穿強(qiáng)度保留率需≥70%，這對(duì)材料的熱穩(wěn)定性提出了極高要求。

熱老化的機(jī)理主要包括：一是分子鏈斷裂，高溫下分子鏈的熱運(yùn)動(dòng)加劇，導(dǎo)致化學(xué)鍵斷裂，分子量下降，材料性能劣化；二是交聯(lián)反應(yīng)，分子鏈之間形成新的化學(xué)鍵，導(dǎo)致材料變脆，柔韌性下降；三是添加劑析出，絕緣材料中的增塑劑、穩(wěn)定劑等添加劑在高溫下可能析出或分解，導(dǎo)致性能下降。

為提高熱老化性能，業(yè)界采用了多種技術(shù)手段。首先是材料設(shè)計(jì)優(yōu)化，通過(guò)分子結(jié)構(gòu)設(shè)計(jì)提高材料的熱穩(wěn)定性，如增加分子鏈的剛性、提高交聯(lián)密度等。其次是添加抗老化劑，如抗氧化劑、抗紫外線劑、熱穩(wěn)定劑等，延緩材料的老化過(guò)程。此外，還可以通過(guò)表面處理技術(shù)，在絕緣膜表面形成保護(hù)層，提高其抗老化能力。

六、技術(shù)解決方案與發(fā)展趨勢(shì)

6.1 高導(dǎo)熱絕緣材料的研發(fā)進(jìn)展

面對(duì) 800V 快充電動(dòng)汽車電機(jī)絕緣膜的散熱挑戰(zhàn)，高導(dǎo)熱絕緣材料的研發(fā)成為業(yè)界關(guān)注的焦點(diǎn)。傳統(tǒng)絕緣材料的導(dǎo)熱系數(shù)僅為 0.1-0.5 W/m?K，遠(yuǎn)不能滿足 800V 系統(tǒng)的散熱需求。因此，開(kāi)發(fā)兼具高導(dǎo)熱性和優(yōu)異絕緣性能的新型材料成為技術(shù)突破的關(guān)鍵。

氮化硼（BN）基復(fù)合材料是目前最有前景的技術(shù)路線之一。氮化硼被稱為 "白色石墨烯"，導(dǎo)熱系數(shù)可達(dá) 300-400 W/(m?K)，同時(shí)具有優(yōu)異的絕緣性能。將氮化硼復(fù)合到聚酰亞胺基體后，散熱膜的導(dǎo)熱系數(shù)可提升至 5-30 W/(m?K)（根據(jù)氮化硼含量調(diào)整），能快速將線圈和定子鐵芯的熱量傳導(dǎo)至散熱結(jié)構(gòu)，降低電機(jī)內(nèi)部溫升。

最新的研究成果顯示，通過(guò)采用 **"梯度復(fù)合工藝"**，讓填料在薄膜表層濃度更高、內(nèi)部均勻分布，形成 "表層導(dǎo)熱 + 內(nèi)部保溫" 的梯度結(jié)構(gòu)，既快速導(dǎo)熱帶走熱量，又避免熱量回流。以多孔氧化鋁為模板，讓高導(dǎo)熱填料沿模板孔隙排列，形成 "貫穿式導(dǎo)熱網(wǎng)絡(luò)"，導(dǎo)熱系數(shù)可突破 40 W/(m?K)。

除了添加導(dǎo)熱填料，分子結(jié)構(gòu)設(shè)計(jì)也是提升導(dǎo)熱性能的重要途徑。通過(guò)增加分子鏈的規(guī)整性和結(jié)晶度，可以提高聲子傳導(dǎo)效率。例如，通過(guò)定向拉伸等工藝，可以使分子鏈沿特定方向排列，形成導(dǎo)熱通道。同時(shí)，通過(guò)引入剛性基團(tuán)，如芳香環(huán)、雜環(huán)等，可以提高分子鏈的剛性，減少聲子散射。

6.2 絕緣膜結(jié)構(gòu)設(shè)計(jì)的創(chuàng)新

在材料性能提升有限的情況下，結(jié)構(gòu)設(shè)計(jì)創(chuàng)新成為突破散熱瓶頸的重要手段。通過(guò)優(yōu)化絕緣膜的幾何結(jié)構(gòu)，可以在不增加材料用量的前提下，顯著提升散熱效率。

多層復(fù)合結(jié)構(gòu)是目前應(yīng)用最廣泛的創(chuàng)新設(shè)計(jì)。通過(guò)將不同功能的材料組合在一起，實(shí)現(xiàn)性能的互補(bǔ)和優(yōu)化。例如，采用 "三明治" 結(jié)構(gòu)，內(nèi)層使用高絕緣性能的材料（如聚酰亞胺），中間層使用高導(dǎo)熱性能的材料（如氮化硼復(fù)合材料），外層使用高機(jī)械性能的材料（如芳綸纖維）。這種設(shè)計(jì)能夠在減薄總厚度的同時(shí)，滿足各項(xiàng)性能要求。

梯度功能材料是另一種有前景的設(shè)計(jì)理念。通過(guò)在材料內(nèi)部形成性能梯度，使絕緣膜在不同位置具有不同的功能特性。例如，在靠近導(dǎo)體的一側(cè)具有高導(dǎo)熱性，便于熱量導(dǎo)出；在外側(cè)具有高絕緣性，確保電氣安全；在中間區(qū)域具有高機(jī)械性能，承受各種應(yīng)力。這種設(shè)計(jì)可以通過(guò)多種方法實(shí)現(xiàn)，如共擠出、溶液澆鑄、3D 打印等。

仿生結(jié)構(gòu)設(shè)計(jì)從自然界中汲取靈感，開(kāi)發(fā)具有特殊散熱功能的絕緣膜結(jié)構(gòu)。例如，模仿樹(shù)葉的葉脈結(jié)構(gòu)，在絕緣膜中設(shè)計(jì)樹(shù)枝狀的導(dǎo)熱通道，能夠快速將熱量從熱點(diǎn)分散到整個(gè)表面。模仿蜂窩結(jié)構(gòu)，在絕緣膜中形成六邊形的空腔，既減輕了重量，又提供了額外的散熱路徑。

6.3 制造工藝的改進(jìn)與優(yōu)化

制造工藝的改進(jìn)對(duì)提升絕緣膜的散熱性能至關(guān)重要。通過(guò)工藝創(chuàng)新，可以實(shí)現(xiàn)材料性能的最大化發(fā)揮，同時(shí)降低成本，提高生產(chǎn)效率。

精密擠出工藝是實(shí)現(xiàn)超薄絕緣膜的關(guān)鍵技術(shù)。通過(guò)采用高精度的擠出設(shè)備和先進(jìn)的工藝控制技術(shù)，可以將絕緣層厚度控制在 0.08mm 甚至更薄，相比傳統(tǒng)繞包工藝的 0.20mm 大幅降低。同時(shí)，通過(guò)優(yōu)化擠出溫度、壓力、牽引速度等參數(shù)，可以提高產(chǎn)品的一致性和性能穩(wěn)定性。

真空壓力浸漆（VPI）工藝在提升絕緣系統(tǒng)散熱性能方面發(fā)揮著重要作用。通過(guò)真空環(huán)境消除氣泡，再施加壓力確保絕緣漆充分滲透，可以顯著提高繞組的導(dǎo)熱性能。研究表明，VPI 處理后的繞組，其導(dǎo)熱系數(shù)可以提高 30-50%，同時(shí)絕緣性能也得到提升。

3D 打印技術(shù)為絕緣膜的制造帶來(lái)了新的可能性。通過(guò) 3D 打印，可以實(shí)現(xiàn)復(fù)雜結(jié)構(gòu)的精確制造，如內(nèi)部具有導(dǎo)熱通道的絕緣膜、具有仿生結(jié)構(gòu)的散熱翅片等。這種技術(shù)還可以實(shí)現(xiàn)個(gè)性化定制，根據(jù)不同的應(yīng)用需求設(shè)計(jì)不同的結(jié)構(gòu)。

表面處理技術(shù)對(duì)提升絕緣膜的散熱性能也很重要。通過(guò)等離子體處理、激光處理等方法，可以在絕緣膜表面形成微結(jié)構(gòu)，增加表面積，提高散熱效率。同時(shí)，表面處理還可以改善絕緣膜與導(dǎo)體、絕緣膜與冷卻介質(zhì)之間的界面性能。

6.4 系統(tǒng)級(jí)散熱方案的集成優(yōu)化

面對(duì) 800V 快充電動(dòng)汽車電機(jī)的復(fù)雜散熱需求，單一的技術(shù)手段往往難以奏效，需要從系統(tǒng)層面進(jìn)行集成優(yōu)化，實(shí)現(xiàn)散熱性能的整體提升。

多物理場(chǎng)協(xié)同設(shè)計(jì)是系統(tǒng)優(yōu)化的核心方法。通過(guò)建立電場(chǎng)、溫度場(chǎng)、流場(chǎng)的耦合模型，綜合考慮各種物理場(chǎng)之間的相互作用，實(shí)現(xiàn)系統(tǒng)性能的全局優(yōu)化。例如，在設(shè)計(jì)絕緣膜厚度時(shí)，不僅要考慮電氣絕緣要求，還要考慮熱傳導(dǎo)需求；在設(shè)計(jì)冷卻系統(tǒng)時(shí)，要考慮冷卻介質(zhì)對(duì)絕緣膜性能的影響。

智能化熱管理系統(tǒng)代表了未來(lái)的發(fā)展方向。通過(guò)在絕緣膜中集成溫度傳感器、應(yīng)變傳感器等，實(shí)時(shí)監(jiān)測(cè)電機(jī)的運(yùn)行狀態(tài)。結(jié)合人工智能算法，預(yù)測(cè)熱失效風(fēng)險(xiǎn)，自動(dòng)調(diào)節(jié)冷卻系統(tǒng)的工作參數(shù)，實(shí)現(xiàn)預(yù)防性維護(hù)。這種智能化系統(tǒng)可以顯著提高電機(jī)的可靠性和使用壽命。

新型冷卻技術(shù)的集成應(yīng)用為解決散熱難題提供了新思路。例如，相變冷卻技術(shù)利用相變材料的潛熱進(jìn)行熱量吸收，可以在不顯著升溫的情況下吸收大量熱量。熱管冷卻技術(shù)利用熱管的高導(dǎo)熱特性，可以快速將熱量從熱點(diǎn)傳遞到冷端。這些新型冷卻技術(shù)與傳統(tǒng)冷卻方式的結(jié)合，可以實(shí)現(xiàn)更好的散熱效果。

6.5 標(biāo)準(zhǔn)化與產(chǎn)業(yè)化發(fā)展

隨著 800V 快充電動(dòng)汽車技術(shù)的快速發(fā)展，標(biāo)準(zhǔn)化工作變得越來(lái)越重要。統(tǒng)一的技術(shù)標(biāo)準(zhǔn)不僅有助于保證產(chǎn)品質(zhì)量，還能促進(jìn)技術(shù)創(chuàng)新和產(chǎn)業(yè)發(fā)展。

目前，針對(duì) 800V 及以上驅(qū)動(dòng)電機(jī)用絕緣紙的技術(shù)要求正在制定中。該標(biāo)準(zhǔn)規(guī)定了基本要求、試驗(yàn)方法、檢驗(yàn)規(guī)則等內(nèi)容，適用于 800V 及以上驅(qū)動(dòng)電機(jī)用絕緣紙的生產(chǎn)制造。同時(shí)，針對(duì)油冷電機(jī)的絕緣材料，還制定了專門的耐油性要求，確保絕緣材料在油冷環(huán)境下的長(zhǎng)期穩(wěn)定性。

在測(cè)試方法標(biāo)準(zhǔn)化方面，業(yè)界正在建立統(tǒng)一的測(cè)試標(biāo)準(zhǔn)體系。例如，針對(duì)絕緣材料與 ATF 油的相容性測(cè)試，采用統(tǒng)一的測(cè)試條件：ATF 油與去離子水按 99.5:0.5 的比例混合，在 155℃下老化 40 小時(shí)，然后在 - 45℃下保持 8 小時(shí)，循環(huán) 8 個(gè)周期。這種標(biāo)準(zhǔn)化的測(cè)試方法有助于不同廠家產(chǎn)品的性能對(duì)比和質(zhì)量控制。

產(chǎn)業(yè)化發(fā)展方面，800V 快充電動(dòng)汽車市場(chǎng)的快速增長(zhǎng)帶動(dòng)了絕緣膜產(chǎn)業(yè)的發(fā)展。主要車企如比亞迪、特斯拉、小鵬等都在加速 800V 平臺(tái)的布局，對(duì)高性能絕緣膜的需求急劇增加。同時(shí)，材料供應(yīng)商也在加大研發(fā)投入，開(kāi)發(fā)新一代高導(dǎo)熱絕緣材料。預(yù)計(jì)未來(lái)幾年，隨著技術(shù)的成熟和規(guī)模化生產(chǎn)，800V 電機(jī)絕緣膜的性能將顯著提升，成本將大幅下降。

結(jié)論

本文系統(tǒng)分析了 800V 快充電動(dòng)汽車電機(jī)絕緣膜面臨的散熱挑戰(zhàn)，揭示了這一技術(shù)領(lǐng)域的關(guān)鍵問(wèn)題和發(fā)展方向。研究表明，800V 系統(tǒng)的高功率密度特性給電機(jī)絕緣膜帶來(lái)了前所未有的散熱壓力，主要體現(xiàn)在以下幾個(gè)方面：

首先，絕緣材料的導(dǎo)熱與絕緣性能存在天然矛盾。主流絕緣材料如聚酰亞胺和聚醚醚酮的導(dǎo)熱系數(shù)僅為 0.1-0.5 W/m?K，成為電機(jī)內(nèi)部熱量傳遞的主要瓶頸。雖然通過(guò)添加導(dǎo)熱填料可以提升導(dǎo)熱性能，但往往以犧牲絕緣性能為代價(jià)，需要通過(guò)表面包覆、"海島結(jié)構(gòu)" 設(shè)計(jì)等技術(shù)手段實(shí)現(xiàn)平衡。

其次，扁線 Hairpin 工藝加劇了散熱挑戰(zhàn)。該工藝雖然將槽滿率提升至 70% 以上，但緊密排列的繞組結(jié)構(gòu)嚴(yán)重限制了熱量傳遞路徑。繞組端部成為最大的散熱瓶頸，絕緣膜在繞制、嵌線等工序中還需要承受復(fù)雜的機(jī)械應(yīng)力，對(duì)材料的機(jī)械性能提出了極高要求。

第三，冷卻系統(tǒng)與絕緣膜的適配性問(wèn)題突出。油冷系統(tǒng)雖然具有良好的冷卻效果，但 ATF 油與絕緣膜的相容性直接影響系統(tǒng)的長(zhǎng)期可靠性。水冷系統(tǒng)面臨防水和防腐蝕挑戰(zhàn)，而直接冷卻技術(shù)如繞組內(nèi)冷、端部直接冷卻等雖然散熱效率高，但給絕緣膜的設(shè)計(jì)和制造帶來(lái)了新的難題。

第四，絕緣厚度與槽滿率之間存在尖銳矛盾。800V 系統(tǒng)要求絕緣膜擊穿強(qiáng)度≥30kV/mm，150℃高溫下仍需保持≥20kV/mm，這需要一定的絕緣厚度。但絕緣厚度的增加會(huì)直接降低槽滿率，影響電機(jī)的功率密度。超薄絕緣膜技術(shù)雖然能夠解決這一問(wèn)題，但面臨機(jī)械強(qiáng)度、厚度均勻性、生產(chǎn)工藝等多重挑戰(zhàn)。

最后，熱循環(huán)條件下的性能衰減嚴(yán)重影響可靠性。絕緣膜需要在 - 40℃至 260℃的寬溫度范圍內(nèi)穩(wěn)定工作，承受 2000 次以上的溫度循環(huán)。熱膨脹系數(shù)不匹配導(dǎo)致的熱失配、極端溫度下的材料穩(wěn)定性、長(zhǎng)期熱老化等問(wèn)題都對(duì)絕緣膜的可靠性構(gòu)成威脅。

為應(yīng)對(duì)這些挑戰(zhàn)，業(yè)界正在從多個(gè)維度尋求技術(shù)突破：高導(dǎo)熱絕緣材料的研發(fā)取得重要進(jìn)展，氮化硼基復(fù)合材料的導(dǎo)熱系數(shù)已突破 40 W/(m?K)；結(jié)構(gòu)設(shè)計(jì)創(chuàng)新如多層復(fù)合結(jié)構(gòu)、梯度功能材料、仿生結(jié)構(gòu)等為提升散熱性能提供了新思路；制造工藝改進(jìn)如精密擠出、真空壓力浸漆、3D 打印等技術(shù)不斷成熟；系統(tǒng)級(jí)集成優(yōu)化通過(guò)多物理場(chǎng)協(xié)同設(shè)計(jì)、智能化熱管理、新型冷卻技術(shù)集成等手段實(shí)現(xiàn)整體性能提升。

展望未來(lái)，隨著 800V 快充電動(dòng)汽車市場(chǎng)的快速發(fā)展，電機(jī)絕緣膜技術(shù)將朝著高導(dǎo)熱化、超薄化、智能化、標(biāo)準(zhǔn)化的方向發(fā)展。預(yù)計(jì)到 2030 年，新一代高導(dǎo)熱絕緣材料的導(dǎo)熱系數(shù)有望達(dá)到 50 W/(m?K) 以上，同時(shí)保持優(yōu)異的絕緣性能；制造工藝將實(shí)現(xiàn)全自動(dòng)化和智能化，產(chǎn)品一致性和可靠性大幅提升；標(biāo)準(zhǔn)化體系將更加完善，為產(chǎn)業(yè)發(fā)展提供有力支撐。

然而，技術(shù)發(fā)展仍面臨諸多挑戰(zhàn)，如新型材料的成本控制、工藝的規(guī)?；a(chǎn)、系統(tǒng)的長(zhǎng)期可靠性驗(yàn)證等。只有通過(guò)產(chǎn)學(xué)研用的緊密合作，持續(xù)推進(jìn)技術(shù)創(chuàng)新和產(chǎn)業(yè)化進(jìn)程，才能真正突破 800V 快充電動(dòng)汽車電機(jī)絕緣膜的散熱瓶頸，推動(dòng)新能源汽車產(chǎn)業(yè)的可持續(xù)發(fā)展。
