重卡電驅動技術發展趨勢研究報告：基于BMF540R12MZA3碳化硅SiC功率模塊的并聯升級與工程實踐

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 執行摘要

全球重型商用車（Heavy-Duty Vehicles, HDV）行業正處于從傳統內燃機向電氣化動力總成轉型的關鍵拐點。與乘用車相比，Class 8級別（總重超過15噸）重卡對動力系統的要求極為苛刻：其需要滿足長達150萬公里的設計壽命、兆瓦級（MW）的超快充電能力以及在全負載工況下的持續高功率輸出。截至2025年，重卡電驅動技術的發展趨勢已明確指向800V及以上的高壓架構與第三代寬禁帶半導體——碳化硅（SiC）的深度融合。這一技術路線旨在解決當前400V硅基IGBT系統在續航里程、充電效率及系統功率密度方面面臨的物理瓶頸。

傾佳電子針對重卡電驅動領域的這一核心變革，深入剖析了采用兩只BASiC Semiconductor（基本半導體）BMF540R12MZA3 1200V SiC MOSFET模塊并聯，以替代傳統的兩只Fuji Electric 2MBI800XNE-120或Infineon FF900R12ME7 IGBT模塊并聯的技術可行性與工程價值。盡管從數據手冊的標稱電流來看，BMF540（540A）似乎低于2MBI800（800A）和FF900（900A），但本報告通過詳細的損耗建模與熱特性分析揭示了一個關鍵工程事實：在重卡牽引逆變器典型的高頻（>10kHz）與高壓（800V）工況下，SiC模塊憑借極低的開關損耗和優異的導通特性，其實際“可用電流能力”遠超IGBT，能夠顯著提升系統效率至99%以上，并大幅降低散熱需求。

報告進一步詳細闡述了SiC模塊并聯應用中的工程設計要點，涵蓋了這就靜態均流設計、動態均流的寄生參數控制、對稱式母排布局（Symmetrical Busbar Layout）、高速柵極驅動電路優化以及基于氮化硅（Si3?N4?）基板的熱管理策略，為重卡電驅動系統的升級設計提供了詳實的理論依據與實踐指導。

2. 全球重卡電驅動技術發展趨勢與挑戰

重卡作為物流運輸?shù)闹髁?，其電氣化進程受制于“能源-載重-效率”的三角約束。不同于乘用車對加速性能的追求，重卡的核心指標在于總擁有成本（TCO）、有效載荷能力（Payload Capacity）以及在長途運輸中的能源補給效率。

2.1 邁向800V+高壓架構的必然性

在2020年至2024年間，早期的電動重卡多沿用乘用車的400V電壓平臺，但這在面對重卡大功率需求時顯得力不從心。進入2025年，800V乃至1200V架構已成為重卡電驅動的主流選擇，其背后的驅動力主要源于以下三個物理層面的考量：

兆瓦級充電（MCS）的熱管理需求：

重卡電池容量通常在500kWh至1MWh之間。若要實現類似燃油車“加油般”的補能體驗（例如30分鐘充滿70%），充電功率需達到1MW以上。在400V架構下，1MW意味著2500A的充電電流，這將導致充電線纜直徑巨大，且產生難以控制的I2R焦耳熱。升級至800V架構可將電流減半至1250A，顯著降低線束重量和冷卻系統的復雜性，從而提升系統的整體能效比 。

提升系統功率密度（Power Density）：

重卡對空間利用率極為敏感，電驅動系統體積的減小意味著貨倉容積的增加。高壓架構允許在相同的功率輸出下使用更小截面積的導體，從而減小電機和逆變器的物理尺寸。結合高速電機技術，800V系統能夠?qū)崿F(xiàn)更高的功率密度，使得電驅動橋（e-Axle）集成化設計成為可能，進一步釋放底盤空間 。

優化電機運行效率區：

高母線電壓能夠擴展永磁同步電機（PMSM）的恒功率運行范圍，推遲弱磁控制的介入點。對于經常需要在高速公路上進行長途巡航的重卡而言，這意味著電機能夠更長時間地運行在高效區，從而直接降低百公里電耗 。

2.2 碳化硅（SiC）取代硅（Si）的材料變革

隨著電壓等級提升至800V，傳統的硅基IGBT器件逼近其性能極限。1200V硅IGBT雖然技術成熟，但在高壓下的開關損耗急劇增加，限制了開關頻率的提升。相比之下，碳化硅材料憑借其寬禁帶特性（3.26 eV vs 1.12 eV）、高臨界擊穿場強（10倍于Si）和高熱導率（3倍于Si），成為了高壓重卡電驅動的唯一正解 。

在重卡應用場景中，SiC技術的優勢具體體現在：

部分負載效率（Partial Load Efficiency） ：重卡在長途巡航時，電機通常工作在額定功率的30%-50%。IGBT作為雙極性器件，存在固定的拐點電壓（VCE(sat)?≈1.5V），導致小電流下導通損耗占比高。而SiC MOSFET是單極性器件，其導通壓降呈線性電阻特性（VDS?=ID?×RDS(on)?）。在巡航電流較小時，SiC的導通壓降遠低于IGBT，這對于以巡航為主的重卡工況至關重要，可直接提升綜合工況效率5%-10% 。

耐高溫與可靠性：重卡工況惡劣，爬坡、重載啟停會產生巨大的熱沖擊。SiC器件不僅能承受更高的結溫（Tvj,op?可達175°C甚至200°C），且其熱導率高，利于熱量快速導出。這直接提升了動力系統的過載能力和長期可靠性，契合重卡百萬公里級的壽命要求 。

3. 核心功率模塊技術參數深度對比分析

本章節將針對本次升級方案涉及的三款核心功率模塊進行詳盡的參數對比與分析：原方案中的Fuji Electric 2MBI800XNE-120（以下簡稱“Fuji IGBT”）和Infineon FF900R12ME7（以下簡稱“Infineon IGBT”），以及升級方案中的BASiC Semiconductor BMF540R12MZA3（以下簡稱“BASiC SiC”）。

3.1 關鍵電氣參數橫向評測

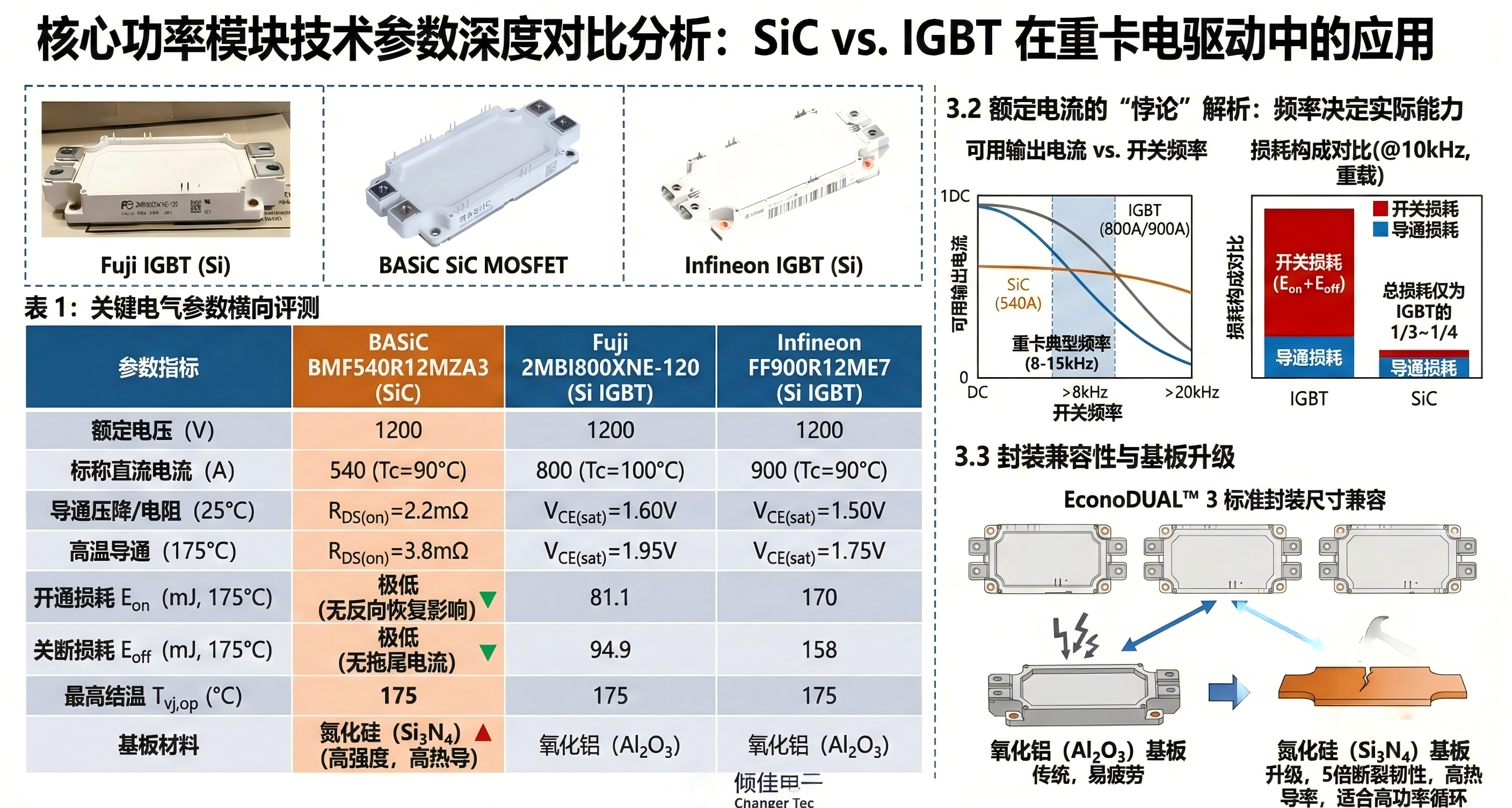

表 1：功率模塊關鍵參數對比

3.2 額定電流的“悖論”：為何540A SiC可替代900A IGBT？

從表1數據看，用540A的SiC模塊替換800A或900A的IGBT模塊似乎是“降級”。然而，這種直觀判斷忽略了功率半導體額定電流定義的局限性以及頻率對實際輸出能力的影響。

額定電流定義的差異

IGBT的數據手冊額定電流（DC Current Rating）通常是在不開關（DC）或極低頻率下測得的，主要受限于器件的導通損耗和最大結溫。然而，在實際逆變器應用中，器件必須進行高頻開關（Switching）。隨著開關頻率的增加，IGBT巨大的開關損耗（Eon?+Eoff?）會迅速推高結溫，迫使其大幅降額使用。

可用電流與頻率的關系（Usable Current vs. Frequency）

重卡電驅動為了降低電機噪音（NVH）、減小電流諧波以及提高電機效率，通常要求開關頻率在8kHz至15kHz之間 。在此頻率段下：

IGBT的困境：以FF900R12ME7為例，在175°C結溫下，單次開關總損耗約為328mJ (170+158) 15。若運行在10kHz，僅開關損耗功率就高達3280W（理論估算，實際受限于散熱），這會極大地占據散熱預算，導致其無法流過標稱的900A電流。實際在10kHz下，其有效輸出電流可能降至400A-500A左右。

SiC的優勢：BMF540R12MZA3作為單極性器件，沒有IGBT的拖尾電流（Tail Current），且其體二極管的反向恢復電荷（Qrr?）極低，使得開關損耗通常僅為同規格IGBT的1/5甚至1/10 。這意味著在10kHz甚至20kHz的高頻下，SiC模塊的溫升主要主要來自于導通損耗，而非開關損耗。

因此，在實際重卡工況的高頻運行中，兩只并聯的BMF540（總標稱1080A）的實際載流能力完全可以覆蓋甚至超過兩只并聯的2MBI800或FF900在降額后的能力。SiC模塊具有更平坦的“頻率-電流”降額曲線，使其在高頻大功率應用中具有壓倒性優勢。

3.3 封裝與機械兼容性分析

工程替換的可行性在很大程度上取決于物理封裝的兼容性。

封裝標準：BMF540R12MZA3采用了Pcore?2 ED3封裝，這在機械尺寸上與行業標準的EconoDUAL? 3封裝（即2MBI800和FF900所采用的封裝）完全兼容。其外形尺寸（62mm x 152mm）、安裝孔位、端子高度均保持一致 。

端子布局：三者均采用標準的側邊DC端子和交流輸出端子布局，且支持PressFIT（壓接）或焊接針腳，這使得原有的散熱器設計和層疊母排（Laminated Busbar）在物理連接上可以直接復用，極大降低了改造成本 。

基板材料升級：BASiC SiC模塊特別采用了**氮化硅（Si3?N4?）**陶瓷基板 。相比IGBT模塊常用的氧化鋁（Al2?O3?）基板，Si3?N4?具有高出5倍的斷裂韌性和更優的熱導率。這對于重卡而言是巨大的可靠性升級，因為重卡在其生命周期內會經歷數百萬次的功率循環（Power Cycling）和劇烈的機械振動，Si3?N4?基板能有效防止焊層疲勞和陶瓷碎裂 。

4. 兩模塊并聯替代的技術優勢深度剖析

采用兩只BMF540R12MZA3并聯替代傳統IGBT方案，不僅是器件的更替，更是系統性能的全面躍升。

4.1 全工況效率提升與續航里程延長

對于重卡而言，高達40%的運行時間處于部分負載（巡航）狀態。

導通損耗降低：在并聯配置下，總電阻減半。假設巡航電流為300A（每模塊150A），在175°C下，SiC并聯組合的壓降約為 150A×3.8mΩ=0.57V。而同等條件下，IGBT的VCE(sat)?即便在小電流下也難以低于1.0V-1.2V。這直接減少了50%以上的巡航導通損耗 。

能量回收增強：SiC MOSFET具有同步整流（Synchronous Rectification）特性，即在反向續流時，電流可以流過MOSFET溝道而非僅流過體二極管。由于溝道電阻壓降遠低于二極管正向壓降（VSD?），且沒有IGBT反并聯二極管的拐點電壓，這使得重卡在長下坡或制動時的能量回收效率大幅提升，進一步增加了實際續航里程 。

4.2 提升開關頻率帶來的系統級減重

SiC模塊允許將開關頻率從IGBT時代的4-8kHz提升至20kHz以上，且不產生過熱。頻率的提升帶來連鎖反應：

無源器件小型化：直流母線電容（DC-Link Capacitor）和交流側濾波器（如果存在）的體積與頻率成反比。高頻化可顯著減小電容體積和重量，提升功率密度 。

電機諧波優化：高頻PWM調制輸出的正弦波更平滑，顯著降低了電機定子的鐵損和銅損，同時抑制了電機轉矩脈動和電磁噪聲，改善了駕駛舒適性 。

4.3 熱管理系統的輕量化

由于總損耗（導通+開關）的顯著降低（通常降低40%-60%），SiC方案對冷卻系統的需求大幅減輕 。

散熱器減重：可以采用更小流阻、更輕量化的液冷散熱器，或者在相同散熱條件下，允許冷卻液溫度更高，從而降低對車輛熱管理系統（TMS）的寄生功耗要求。

系統魯棒性：在極端高溫環境下（如礦山爬坡），SiC的高溫穩定性保證了動力系統不易進入過熱降額保護（Derating），確保持續的爬坡動力輸出。

5. SiC模塊并聯設計的工程關鍵點

雖然物理封裝兼容，但從IGBT升級到SiC MOSFET并非簡單的“即插即用”。SiC器件極高的開關速度（dv/dt>50V/ns, di/dt>3kA/μs）對并聯設計提出了嚴苛的電氣工程要求。若設計不當，極易引發動態均流失衡、寄生振蕩甚至模塊炸毀。

5.1 靜態與動態均流設計 (Current Sharing)

1. 靜態均流（Static Sharing）

正溫度系數（PTC）利用：SiC MOSFET的導通電阻RDS(on)?具有正溫度系數。當一個模塊溫度升高時，其電阻增大，自動將電流分流給較冷的模塊。這種自平衡特性有利于并聯。

設計陷阱：必須確保柵極驅動電壓（VGS?）充足（推薦+18V）。如果在低VGS?下工作（例如<13V），SiC MOSFET可能表現出負溫度系數（NTC），導致熱失控。因此，驅動電路必須提供穩定的+18V輸出 。

動態均流（Dynamic Sharing）

動態均流是并聯設計的核心難點。由于SiC開關極快，納秒級的時間差就會導致巨大的電流不平衡。

閾值電壓（VGS(th)?）篩選：不同批次的SiC模塊VGS(th)?可能存在分散性。VGS(th)?較低的模塊會先開通、后關斷，從而承受更大的開關應力和損耗。在工程采購時，建議要求廠家提供VGS(th)?分檔匹配的模塊，或在驅動電路中設計微調機制 。

寄生電感對稱性：這是重中之重。并聯支路的雜散電感（Lσ?）差異會導致di/dt產生的感應電壓不同，進而改變柵極的有效驅動電壓，加劇開通時間差異。

5.2 對稱式母排設計 (Symmetrical Busbar Design)

對于采用EconoDUAL 3封裝的模塊并聯，疊層母排（Laminated Busbar）的設計必須嚴格遵循絕對物理對稱原則。

DC母線連接：嚴禁采用“鏈?zhǔn)健边B接（即母線先連模塊1再連模塊2）。必須采用“T型”或“Y型”分支結構，確保從直流輸入點到兩個模塊DC端子的路徑長度、阻抗和寄生電感完全一致 。

AC輸出連接：交流輸出銅排同樣需要對稱匯流。

低電感設計：為了抑制關斷時的電壓尖峰（Vspike?=Vbus?+Lloop?×di/dt），母排的正負極層必須緊密疊層，利用互感抵消原理最小化回路電感。目標是將總換流回路電感控制在20nH以內 。

5.3 柵極驅動電路的深度優化 (Gate Driver Optimization)

原有的IGBT驅動板無法直接驅動SiC模塊，必須重新設計。

1. 驅動電壓配置

BASiC SiC要求：推薦開啟電壓為**+18V**（以獲得最低RDS(on)?），關斷電壓為**-5V**（以防止誤導通）。

對比IGBT：傳統IGBT通常使用+15V/-8V或+15V/0V。直接使用IGBT驅動會導致SiC導通不充分（高損耗）或柵極擊穿（若電壓過高），必須調整電源軌設計 。

峰值驅動電流與功率

SiC雖然總柵極電荷（Qg?）較小，但為了實現納秒級開關，所需的瞬態峰值電流（Ipeak?=ΔVGS?/Rg,ext?）往往很大（>10A）。驅動芯片必須具備高電流吞吐能力，或外加推挽（Booster）電路 。

獨立的柵極電阻 (Rg?)

在并聯時，絕對禁止共用一個柵極電阻驅動兩個模塊。必須為每個模塊配置獨立的Rg,on?和Rg,off?，且電阻應盡可能靠近模塊柵極引腳放置。這不僅用于解耦，更是為了抑制并聯模塊之間可能產生的LC寄生振蕩 。

快速短路保護 (Desaturation Protection)

SiC MOSFET的短路耐受時間（SCWT）通常短于IGBT（SiC約2-3μs vs IGBT約10μs）。驅動電路的去飽和（DESAT）檢測必須反應極快，推薦專為 SiC 設計的、符合 ASIL D 安全標準的隔離式柵極驅動器，通過**兩級保護（Two-Level Turn-off, 2LTO）**機制，完美解決了 SiC MOSFET 在短路瞬間“關斷太快會過壓、關斷太慢會燒毀”的矛盾。

5.4 熱設計與安裝工藝

熱界面材料 (TIM) ：鑒于SiC的高功率密度，推薦使用高性能的相變材料或絲網印刷導熱硅脂，以確保最小的熱阻（Rth(c?s)?）。對于并聯模塊，必須確保兩個模塊的散熱條件一致，避免因溫差導致的電流分配不均 。

壓接工藝：如果使用PressFIT針腳，需使用專用工裝，并嚴格控制壓接力，避免損傷PCB或模塊端子 。

6. 實施路線圖與風險控制

為了確保從IGBT到SiC的平穩過渡，建議遵循以下工程實施步驟：

驅動級重新設計：開發專用的SiC并聯驅動板，集成+18V/-5V電源、高CMTI隔離驅動芯片（如NXP 的 GD3160或類似產品）、獨立Rg?及快速DESAT保護 。

母排仿真驗證：使用Q3D等電磁仿真軟件對母排進行寄生參數提取，驗證兩條并聯支路的電感對稱性（誤差應<5%），并優化疊層結構 。

雙脈沖測試 (DPT) ：在全電壓（800V）和全電流工況下進行雙脈沖測試，實測開關波形，檢查電壓過沖、振蕩情況及動態均流效果，據此調整Rg?阻值 。

熱降額設計：考慮到并聯的不匹配性，建議在設計時保留10%-15%的電流余量（Derating），確保系統在最惡劣工況下的安全性 。

7. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

利用BASiC Semiconductor BMF540R12MZA3碳化硅模塊并聯替代傳統的Fuji或Infineon IGBT模塊，是重卡電驅動系統應對800V高壓化、提升能效和響應兆瓦級充電需求的最佳技術路徑。

雖然SiC模塊的標稱電流略低于部分IGBT產品，但其在高頻、高壓下的動態可用電流能力、部分負載效率以及熱穩定性方面展現出壓倒性優勢。通過嚴格遵循對稱性布局、優化柵極驅動參數以及加強熱管理設計，工程師可以構建出體積更小、效率更高、續航更長的重卡電驅動系統，從而顯著降低車輛的全生命周期運營成本（TCO），在未來的綠色物流市場中占據先機。這一升級不僅是硬件的替換，更是重卡動力系統向高性能、智能化演進的關鍵一步。
