本文檔主要基于評估板演示IgH EtherCAT主站的伺服電機實時控制，方案基于Linux-RT實時內核與開源IgH EtherCAT協議棧。本文檔適用開發環境：

開發環境

Windows開發環境：Windows10 64bit

Linux開發環境：VMware16.2.5、Ubuntu22.04.4 64bit

LinuxSDK開發包：LinuxSDK-[版本號]（基于SDK_2025.1）

交叉編譯工具鏈：

應用開發：gcc-linaro-7.5.0-2019.12-x86_64_aarch64-linux-gnu

U-Boot、內核開發：gcc-linaro-7.5.0-2019.12-x86_64_aarch64-linux-gnu

評估板系統版本：U-Boot-2021.01、Linux-6.1.111、Buildroot-2022.02

備注：本文基于8GByteeMMC、1GByteDDR配置核心板進行演示。

伺服驅動器：臺達ASD-A2-0121-E

伺服電機：臺達ECMA-C10401GS

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

注意事項

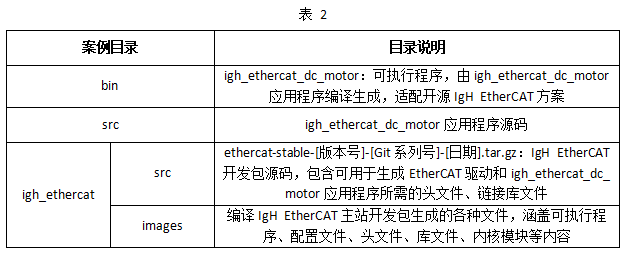

我司提供的IgH EtherCAT主站開發案例igh_ethercat_dc_motor位于產品資料“4-軟件資料Demobase-demos”目錄下，具體說明如下。

IgHEtherCAT簡介

EtherCAT（以太網控制自動化技術）是一個開放架構，以以太網為基礎的現場總線系統，其名稱的CAT為控制自動化技術(Control Automation Technology)字首的縮寫。EtherCAT是確定性的工業以太網。自動化對通訊一般會要求較短的資料更新時間（或稱為周期時間）、資料同步時的通訊抖動量低，而且硬件的成本要低，EtherCAT開發的目的就是讓以太網可以運用在自動化應用中。

本文檔主要介紹運行于Linux系統的免費開源EtherCAT主站程序——IgH EtherCAT。IgH EtherCAT是EtherCAT協議主站協議棧的開源實現，它為用戶提供了免費使用、修改和定制源代碼的便利，使得用戶能夠根據實際需求靈活調整和優化EtherCAT主站的功能。其框架如下所示。

圖 1

IgHEtherCAT主站通過構建Linux字符設備，應用程序通過對字符設備的訪問實現與EtherCAT主站模塊的通信。

IgH EtherCAT開發包提供EtherCAT工具，該工具提供各種可在Linux用戶層運行的命令，可直接實現對從站的訪問和設置，如設置從站地址、顯示總線配置、顯示PDO數據、讀寫SDO參數等。

IgH EtherCAT官網：https://www.etherlab.org/en/ethercat。

案例說明

案例功能：EtherCAT通訊周期時間為1ms，控制伺服電機正轉和反轉，并通過串口循環打印EtherCAT通訊周期時間的最大值和最小值。

（1）正轉：伺服電機目標速度從0加速到10000，當達到10000速度后，控制伺服電機減速至0，循環運行。

（2）反轉：伺服電機目標速度從0加速到-10000，當達到-10000速度后，控制伺服電機減速至0，循環運行。

圖 2

案例測試

本案例需基于Linux-RT內核運行。請先參考《Linux系統開發手冊》的“替換Kernel”章節修改系統內核鏡像。

本案例程序均設置為SCHED_FIFO進程調度策略，進程優先級設置為最高，采用隔離CPU核心狀態，分別在空載狀態、滿負荷狀態持續運行程序12小時。

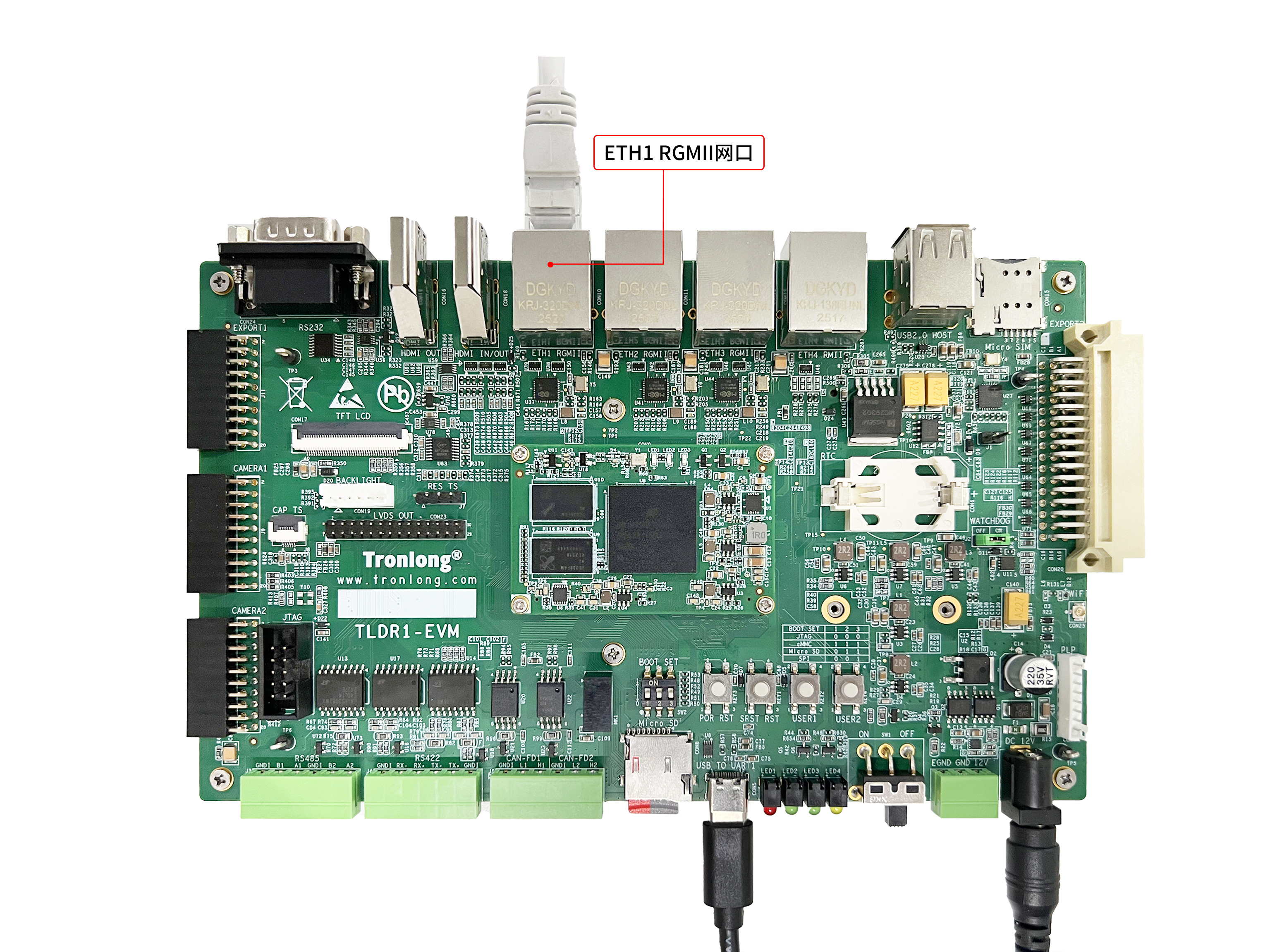

請使用網線將評估板ETH1 RGMII網口連接至伺服驅動器A的IN網口，再使用另一根網線將伺服驅動器A的OUT網口連接至伺服驅動器B的IN網口。

圖 3

圖 4

隔離CPU核心

本次操作以隔離CPU1核心為例進行演示。將評估板斷電，長按"Ctrl + C"按鍵并上電啟動評估板，進入U-Boot命令行模式后松開按鍵，執行如下命令修改環境變量，隔離CPU1核心。

U-Boot# setenv mmc_boot 'if mmc dev ${devnum}; then devtype=mmc; if test ${devnum} -eq 0; then setenv bootargs '"'"'console=ttyS1,115200n8 earlycon=uart,mmio32,0xf8401000 loglevel=8 root=/dev/mmcblk0p2 rw rootfstype=ext4 rootwait isolcpus=1'"'"'; fi; if test ${devnum} -eq 1; then setenv bootargs '"'"'console=ttyS1,115200n8 earlycon=uart,mmio32,0xf8401000 loglevel=8 root=/dev/mmcblk1p2 rw rootfstype=ext4 rootwait isolcpus=1'"'"'; fi; ext4load mmc ${devnum}:2 ${kernel_addr_r} ${bootdir}/${kernel_image}; ext4load mmc ${devnum}:2 ${fdt_addr_r} ${bootdir}/${devicetree_image}; bootm ${kernel_addr_r} - ${fdt_addr_r}; run scan_dev_for_boot_part2; fi'

U-Boot# saveenv

U-Boot# reset

圖 5

進入評估板文件系統，執行如下命令，確認已正確隔離CPU。

Target# cat /proc/cmdline

圖 6

測試完成，如需恢復U-Boot環境變量，在U-Boot命令行模式執行以下命令。

U-Boot# env default -a

U-Boot# saveenv

U-Boot# reset

圖 7

安裝IgHEtherCAT驅動

請將案例"igh_ethercatimages"目錄下的ethercat-stable-[版本號]-[Git序列號].tar.gz壓縮包拷貝至評估板文件系統任意目錄下。版本號、Git序列號請以實際情況為準。將案例bin目錄下的igh_ethercat_dc_motor可執行文件拷貝至評估板文件系統。

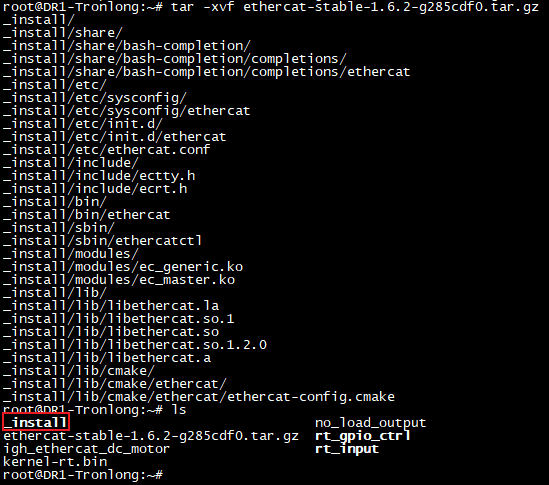

執行如下命令，解壓IgH EtherCAT開發包源碼，得到_install文件夾。

Target# tar -xvf ethercat-stable-1.6.2-g285cdf0.tar.gz

圖 8

執行如下命令，并查詢評估板網卡物理地址。

Target# ifconfig

圖 9

執行如下命令，加載驅動模塊，命令中"6A:71:14:3D:61:75"為評估板網卡物理地址，請根據實際情況修改。

Target# insmod -f _install/modules/ec_master.ko main_devices=6A:71:14:3D:61:75

圖 10

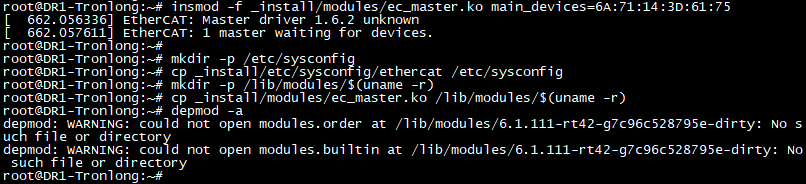

執行如下命令，拷貝EtherCAT主站相關文件至評估板文件系統。

Target# mkdir -p /etc/sysconfig

Target# cp _install/etc/sysconfig/ethercat /etc/sysconfig

Target# mkdir -p /lib/modules/$(uname -r)

Target# cp _install/modules/ec_master.ko /lib/modules/$(uname -r)

Target# depmod -a

備注：此處的警告信息不影響測試結果，忽略即可。

圖 11

執行如下命令，啟動EtherCAT主站。

Target# ./_install/etc/init.d/ethercat start

圖 12

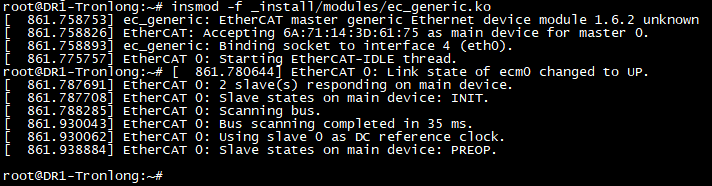

執行如下命令，加載ec_generic.ko驅動文件。

Target# insmod -f _install/modules/ec_generic.ko

圖 13

執行如下命令，添加動態鏈接庫路徑。

Target# export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/root/_install/lib

Target# sync

圖 14

基于CPU空載狀態測試

執行如下命令修改內核printk日志等級，避免內核打印信息影響實時測試。

Target# echo 1 > /proc/sys/kernel/printk

圖?15

調整內存分配策略為"2"，禁用內存過度使用。避免出現OOM(Out-of-Memory) Killer攻擊某些進程而產生延遲，影響測試結果。

Target# echo 2> /proc/sys/vm/overcommit_memory

圖?16

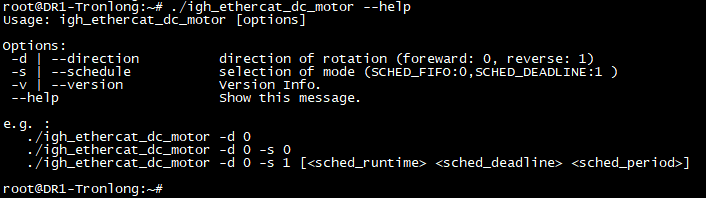

執行如下命令，可查看igh_ethercat_dc_motor程序相關參數信息。

Target# ./igh_ethercat_dc_motor --help

圖 17

參數解釋

-d：指定電機轉向，0：正轉，1：反轉。

-v：程序版本信息。

-s：選擇進程調度策略模式。"-s 0"表示進程調度策略為SCHED_FIFO；"-s 1"表示進程調度策略為SCHED_DEADLINE，若不帶可選參數值[]則使用默認參數值，其中sched_runtime表示運行時間，sched_deadline表示相對期限，sched_period表示周期，單位均為納秒。

--help：查看程序運行參數。

執行以下命令，設置進程調度策略為SCHED_FIFO，控制兩臺伺服電機同時正轉，并將程序運行輸出的打印信息保存至log.txt文件。

Target# taskset -c 1 ./igh_ethercat_dc_motor -d 0 -s 0 > log.txt &

圖 18

基于CPU滿負荷狀態測試

執行如下命令修改內核printk日志等級，避免內核打印信息影響實時測試。

Target# echo 1 > /proc/sys/kernel/printk

圖 19

調整內存分配策略為"2"，禁用內存過度使用。避免出現OOM(Out-of-Memory) Killer攻擊某些進程而產生延遲，影響測試結果。

Target# echo 2> /proc/sys/vm/overcommit_memory

圖?20

執行如下命令，運行stress壓力測試工具，使得CPU處于滿負荷狀態。

Target# stress-ng --cpu 2 --cpu-method=all --io 2 --vm 2 --vm-bytes 32M --timeout 43200s &

圖?21

設置進程調度策略為SCHED_FIFO，控制兩臺伺服電機同時正轉，并將程序運行輸出的打印信息保存至log.txt文件。

Target# taskset -c 1 ./igh_ethercat_dc_motor -d 0 -s 0 > log.txt &

圖 22

統計結果分析

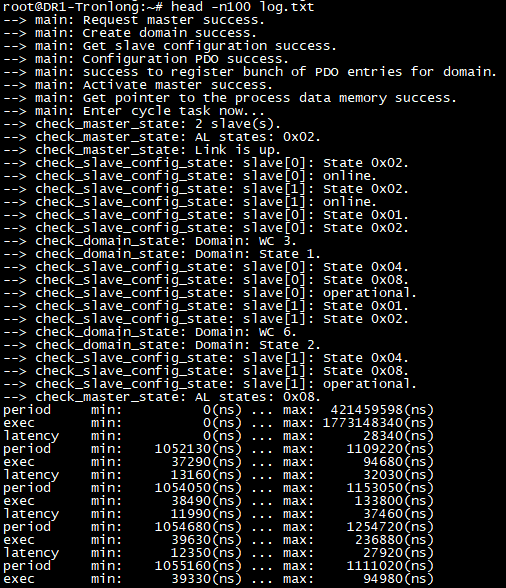

可執行如下命令，查看程序運行輸出的log.txt內容。

Target# head -n100 log.txt

圖 23

參數解析：

latency：等待喚醒時間。

period：EtherCAT通訊周期時間，本案例設置為1000000ns，即1ms。

exec：接收和發送EtherCAT數據時間。

對log.txt文件內容進行分析后，得到的實時性能測試結果如下。

備注：

（1）以上數據為本次測試結果，測試數據僅供參考。

（2）如需測試電機反轉，請參考上述電機正轉測試方法，將運行igh_ethercat_dc_motor可執行程序命令中的"-d 0"參數修改為"-d 1"。
