隨著生成式人工智能（Generative AI）和大語言模型（LLM）的爆發式增長，數據中心正經歷著一場前所未有的算力革命。以 Nvidia H100 和 Blackwell GB200 為代表的新一代 AI 加速器，不僅重新定義了計算性能的邊界，也對底層供電網絡（Power Delivery Network, PDN）提出了嚴苛的物理挑戰。單機柜功率密度從傳統的 10-20kW 激增至 120kW 甚至更高，迫使行業從傳統的 12V 配電架構向 48V/54V 高壓高密度架構轉型。

傾佳電子對 Nvidia GPU 供電系統的 DC/DC 架構進行詳盡的解構與分析，重點探討開放計算項目（OCP）Open Rack V3 (ORv3) 標準下的 5.5kW 電源供應單元（PSU）設計挑戰。在此基礎上，傾佳電子將深入剖析碳化硅（SiC）MOSFET 在這一變革中的戰略價值，特別是結合基本半導體（BASIC Semiconductor）的 B3M 系列產品及其先進的 TOLT 封裝技術，論證其在提升轉換效率、優化熱管理及增強系統可靠性方面的關鍵作用。

目錄

AI 算力時代的能源危機與架構重構

1.1 從 Hopper 到 Blackwell：晶體管密度與功耗的指數級攀升

1.2 “功率墻”挑戰：120kW 單機柜的物理極限

1.3 傳統 12V 架構的崩潰與 48V/54V 架構的崛起

Nvidia GPU 供電系統全鏈路架構解析

2.1 宏觀視角：GB200 NVL72 機架級供電拓?fù)?/p>

2.2 關鍵節點：OCP ORv3 電源層（Power Shelf）規范深度解讀

2.3 微觀視角：板級電源架構（Baseboard Power Distribution）

2.4 最后一英寸：分比式電源架構（FPA）與多相電壓調節器（VRM）

高密度 AI 服務器電源（PSU）的核心拓?fù)溲芯?/p>

3.1 5.5kW PSU 的極端功率密度挑戰（>100W/in3）

3.2 AC-DC 前級：交錯并聯無橋圖騰柱 PFC（Totem-Pole PFC）

3.3 DC-DC 后級：全橋 LLC 諧振變換器與同步整流

3.4 動態響應與峰值負載管理（Peak Load Shaving）

寬禁帶半導體的戰略突圍：為什么是 SiC？

4.1 硅基超結 MOSFET（Si SJ-MOSFET）的物理瓶頸

4.2 SiC MOSFET 的材料物理優勢與損耗機制分析

4.3 碳化硅在硬開關拓?fù)洌–CM PFC）中的不可替代性

4.4 氮化鎵（GaN）與碳化硅（SiC）在 AI 電源中的生態位競爭

基本半導體（BASIC Semiconductor）SiC MOSFET 技術評估

5.1 B3M 第三代平面柵 SiC MOSFET 技術特性分析

5.2 核心產品深度評測：B3M040065B 與 B3M013C120Z

5.3 先進封裝技術：TOLT（頂部散熱）的熱學優勢與工程價值

5.4 車規級可靠性標準在服務器領域的應用意義

系統級應用案例與效益分析

6.1 5.5kW 鈦金級服務器電源設計實戰：SiC 替代方案

6.2 效率曲線與熱仿真分析

6.3 總擁有成本（TCO）模型與投資回報率

供應鏈安全與未來展望

7.1 “China-for-China”戰略下的國產化替代機遇

7.2 下一代 800V DC 數據中心架構的前瞻

結論與建議

1. AI 算力時代的能源危機與架構重構

人工智能的飛速發展正在重塑數據中心的物理基礎設施。隨著模型參數量從千億級邁向萬億級，訓練和推理所需的算力呈現指數級增長，直接導致了芯片功耗的劇增。這不僅僅是數字的變化，更是對電力電子工程的一次極限壓力測試。

1.1 從 Hopper 到 Blackwell：晶體管密度與功耗的指數級攀升

Nvidia 的 GPU 架構演進是摩爾定律與登納德縮放比例定律（Dennard Scaling）失效后的暴力美學。

Nvidia H100 (Hopper): 基于 TSMC 4N 工藝，集成了 800 億個晶體管。在 SXM5 形式下，單顆 GPU 的熱設計功耗（TDP）高達 700W 1。H100 引入了 Transformer 引擎和第四代 Tensor Core，雖然能效比大幅提升，但絕對功耗的增加對散熱和供電提出了嚴峻挑戰。

Nvidia GB200 (Blackwell): 作為 Hopper 的繼任者，Blackwell 架構進一步突破了物理限制。GB200 Grace Blackwell 超級芯片包含兩個 Blackwell GPU 和一個 Grace CPU，晶體管總數達到驚人的 2080 億 3。單顆 Blackwell GPU 的功耗預計在 1000W 至 1200W 之間，而整個 GB200 NVL72 機架（包含 72 顆 GPU 和 36 顆 CPU）的總功耗設計值達到了 120kW 。

這種級別的功率密度在五年前是不可想象的。傳統的數據中心機架功率通常在 5kW 至 10kW 之間，高密度機架也僅在 20kW 左右。GB200 NVL72 直接將這一數字提升了一個數量級，這意味著每一個物理組件——從連接器、母排到功率半導體——都必須重新設計以承受巨大的電流和熱應力。

1.2 “功率墻”挑戰：120kW 單機柜的物理極限

120kW 的機架功率意味著什么？如果按照傳統的 12V 直流配電架構計算：

I=VP?=12V120,000W?=10,000A

一萬安培的電流！在如此巨大的電流下，母排（Busbar）的截面積需要達到數百平方毫米，不僅成本高昂、重量驚人，而且由 I2R 引起的傳輸損耗將變得不可接受。即使是微歐姆級別的接觸電阻，也會產生數千瓦的熱量，導致電壓在到達負載之前就跌落到不可用的水平。

這就是所謂的“功率墻”（Power Wall）。傳統的電力傳輸方式在 AI 時代徹底失效了。為了解決這個問題，唯一的物理學路徑就是提高電壓，降低電流。

1.3 傳統 12V 架構的崩潰與 48V/54V 架構的崛起

為了應對電流挑戰，數據中心行業，特別是以 Google、Meta（OCP 項目的發起者）和 Nvidia 為首的巨頭，大力推動了 48V（或標稱 54V）配電架構的普及。

I48V?=48V120,000W?≈2,500A

通過將電壓提升 4 倍，電流降低為原來的 1/4，而線路上的電阻損耗（Ploss?=I2R）則降低為原來的 1/16。這是一個巨大的收益。Nvidia 的 H100 HGX 和 GB200 NVL72 平臺均原生支持 48V-54V 的直流輸入 6。這種架構不僅降低了銅排的用量，還提高了系統的整體能效（PUE）。

然而，48V 架構的引入也帶來了新的挑戰：電壓轉換比（Conversion Ratio）的擴大。GPU 核心電壓（Vcore）通常在 0.6V 到 1.0V 之間。從 48V 直接降壓到 0.8V，占空比（Duty Cycle）極小，這對傳統的降壓變換器（Buck Converter）來說效率極低。這催生了對更高效、高頻的 DC/DC 變換器拓?fù)浜透冗M(jìn)功率器件的需求，正是 SiC 和 GaN 等寬禁帶半導體的用武之地。

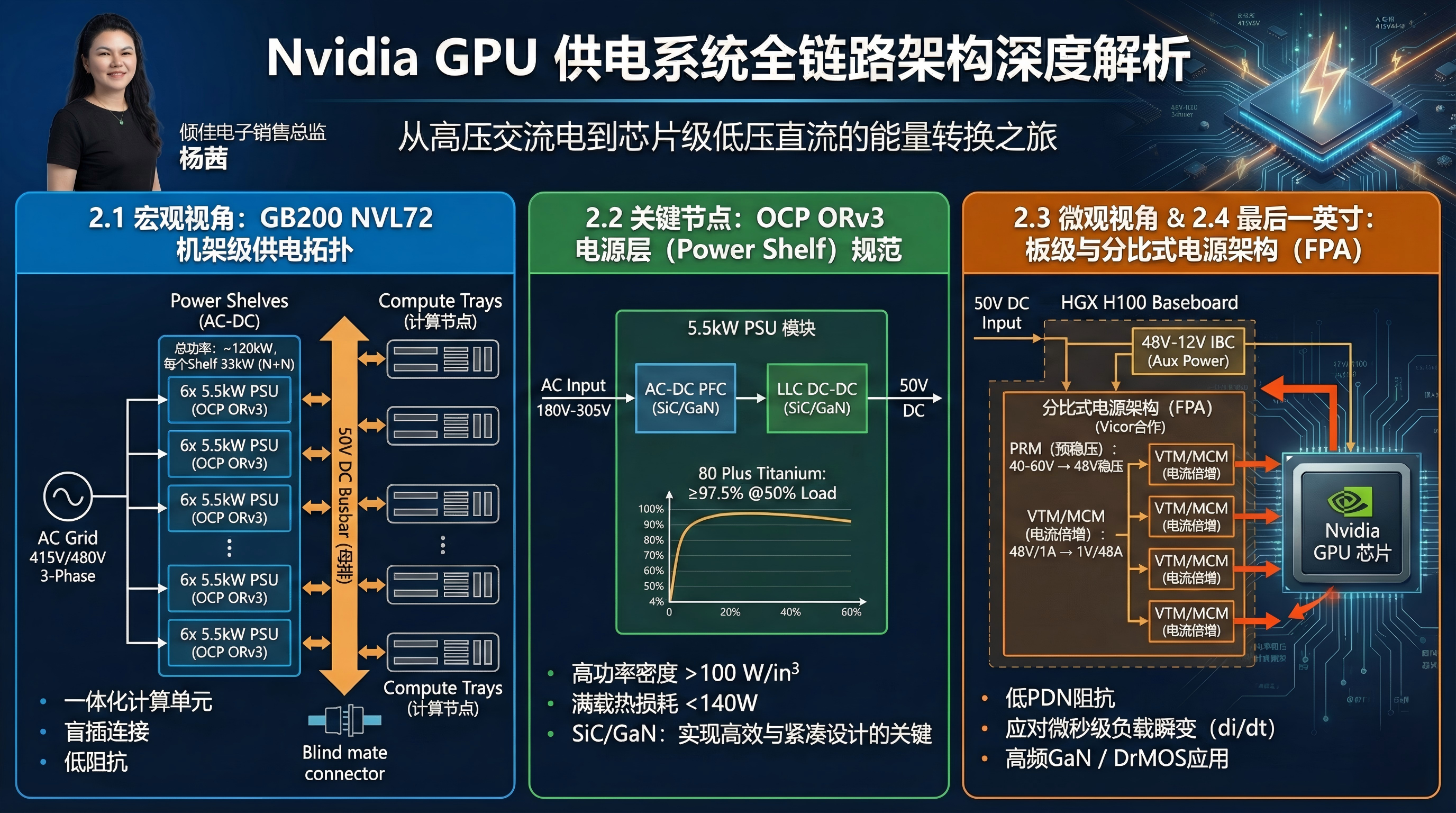

2. Nvidia GPU 供電系統全鏈路架構解析

Nvidia 的 AI 服務器供電系統是一個分層級、模塊化的復雜網絡。從電網側的高壓交流電，到芯片內部的低壓直流電，能量需要經過多次轉換。

2.1 宏觀視角：GB200 NVL72 機架級供電拓?fù)?/p>

GB200 NVL72 采用了一種革命性的機架級設計，不再是獨立的服務器堆疊，而是一個巨大的、一體化的計算單元。

AC 輸入層： 采用三相交流電輸入（通常為 415V 或 480V 工業電壓），直接饋入機架后部的電源層（Power Shelf）。

AC-DC 轉換層（Power Shelf）： 這是機架的動力心臟。一個標準的 GB200 機架通常配置 6 到 8 個電源層，每個電源層包含 6 個熱插拔的 PSU 模塊 。這些 PSU 將交流電轉換為 50V-51V 的直流母線電壓。

DC 母線層（Busbar）： 50V 直流電匯入貫穿機架高度的垂直銅排（Busbar）。

計算節點層（Compute Tray）： 包含 GPU 和 CPU 的計算托盤通過盲插連接器（Blind Mate Connectors）直接從母排取電 8。這種無電纜設計最大程度降低了接觸電阻和阻抗。

關鍵數據：

機架總功率： ~120kW

電源層容量： 每個 Shelf 提供 33kW (N+N 或 N+1 冗余) 。

PSU 規格： 單個 PSU 功率為 5.5kW，符合 OCP ORv3 標準 。

2.2 關鍵節點：OCP ORv3 電源層（Power Shelf）規范深度解讀

OCP ORv3（Open Rack Version 3）是目前 AI 數據中心供電的事實標準。其中，5.5kW PSU 的規格是理解 SiC 應用價值的關鍵。

輸入電壓： 雖然電源層接受三相電，但單個 5.5kW PSU 模塊通常設計為單相輸入，范圍為 180V-305V AC 11。這意味著每個 PSU 跨接在三相電的火線與火線（L-L）或火線與零線（L-N）之間，實現負載平衡。

輸出電壓： 標稱 50V DC（可調范圍 48V-51V）。

效率要求： 必須達到 80 Plus Titanium（鈦金級）標準，即在 50% 負載下效率 ≥97.5% 。

功率密度： 尺寸限制為 1OU 高度（40mm）x 73.5mm 寬度 x 525mm+ 深度 。由此計算，其功率密度必須超過 100 W/in3 。

深度洞察： 在如此緊湊的體積內實現 5.5kW 的功率輸出且保持 97.5% 的效率，意味著滿載時的熱損耗必須控制在 140W 以內。如果使用傳統的硅基器件，效率可能只能達到 96%，損耗將激增至 230W，這在 1U 的風冷機箱內是幾乎無法散熱的。因此，SiC 或 GaN 的使用不僅僅是為了省電，更是為了讓物理實現成為可能。

2.3 微觀視角：板級電源架構（Baseboard Power Distribution）

當 50V 直流電進入 GPU 基板（如 HGX H100 Baseboard）后，需要進一步分配和降壓。

輸入濾波器與熱插拔保護： 使用高壓 MOSFET（通常是 100V 耐壓）進行軟啟動和故障隔離。

中間總線轉換（IBC）： 盡管 Nvidia 推動 48V 直供，但部分組件（如風扇、輔助芯片）仍需 12V。這里會使用 48V-12V 的高密度 DC/DC 轉換器。

核心電壓調節（Vcore VRM）： 這是最具挑戰性的部分。

2.4 最后一英寸：分比式電源架構（FPA）與多相電壓調節器（VRM）

對于 GPU 核心供電，Nvidia 與 Vicor 合作密切，采用了分比式電源架構（Factorized Power Architecture, FPA）16。FPA 將穩壓（Regulation）和變壓（Transformation）功能分離：

預穩壓模塊（PRM）： 接受 40V-60V 的波動輸入，輸出穩定的 48V。

變壓模塊（VTM/MCM）： 這是一個固定比例（如 K=1/48）的電流倍增器，將 48V/1A 轉換為 1V/48A，直接放置在 GPU 芯片旁邊甚至基板上 6。

這種架構極大地降低了“最后一英寸”的 PDN 阻抗，使得系統能夠響應 GPU 在微秒級內從 100A 跳變到 1000A 的負載瞬變（di/dt）。雖然這部分主要使用高頻 GaN 或高度集成的 DrMOS，但前端的 PRM 依然需要高效的高壓開關器件。

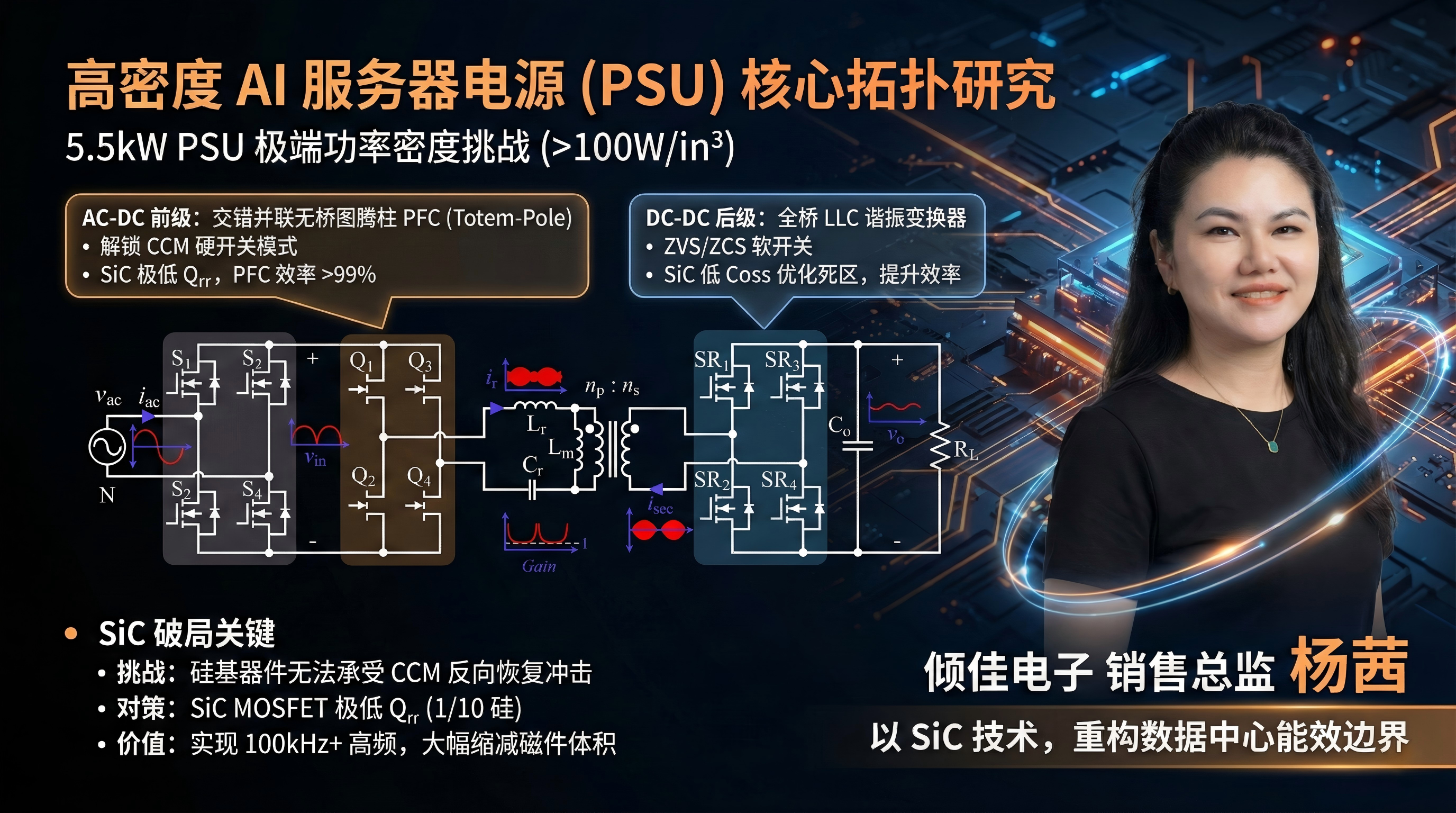

3. 高密度 AI 服務器電源（PSU）的核心拓?fù)溲芯?/p>

要理解 SiC MOSFET 的價值，必須深入到 5.5kW PSU 的電路拓?fù)渲小Ｔ?PSU 通常由兩級組成：AC-DC PFC 級和 DC-DC LLC 級。

3.1 5.5kW PSU 的極端功率密度挑戰（>100W/in3）

如前所述，100 W/in3 的功率密度要求極高的開關頻率以減小磁性元件（電感、變壓器）的體積。傳統的硅 IGBT 或 Superjunction MOSFET 由于開關損耗（Eon/Eoff）和反向恢復特性，無法在數千瓦級別下運行在 100kHz 以上的高頻。

3.2 AC-DC 前級：交錯并聯無橋圖騰柱 PFC（Totem-Pole PFC）

這是目前實現鈦金級效率的主流拓?fù)?。

傳統 Boost PFC 的缺陷： 包含一個整流橋，電流路徑上始終有兩個二極管壓降，損耗大，難以突破 97% 效率。

無橋圖騰柱 PFC 原理： 移除了輸入整流橋，利用兩個“慢速”橋臂（工頻切換，通常用 Si MOSFET）和兩個“快速”橋臂（高頻切換，PWM 調制）來整流和升壓。

連續導通模式（CCM）： 對于 3kW 以上的大功率，電感電流必須工作在 CCM 模式以降低峰值電流和磁芯損耗。

關鍵痛點： 在 CCM 模式下，當開關管換相時，體二極管會經歷反向恢復過程。硅 MOSFET 的體二極管反向恢復電荷（Qrr）非常大，會導致巨大的反向恢復電流倒灌，產生極高的損耗和電磁干擾（EMI），甚至導致器件炸裂。這使得硅 MOSFET 無法用于 CCM 圖騰柱 PFC 。

SiC 的決定性優勢： SiC MOSFET 的體二極管反向恢復電荷（Qrr）極小（通常是硅的 1/10 甚至更低）。這使得它能夠完美運行在硬開關的 CCM 圖騰柱拓?fù)渲校瑫r(shí)實現高效率（>99% PFC 效率）和高頻率（>65kHz，甚至 100kHz+）。

3.3 DC-DC 后級：全橋 LLC 諧振變換器與同步整流

后級負責將 PFC 輸出的 400V DC 轉換為隔離的 50V DC。

拓?fù)溥x擇： 全橋 LLC 諧振變換器是首選，因?yàn)樗茉谌?fù)載范圍內實現原邊開關管的零電壓開通（ZVS）和副邊整流管的零電流關斷（ZCS），極大降低開關損耗。

SiC 的作用： 雖然 LLC 是軟開關拓?fù)洌?SiC MOSFET 極低的輸出電容（Coss）使得死區時間（Dead Time）可以設定得更短，從而提高有效占空比和傳輸效率。此外，SiC 的高耐壓能力使其更能應對 400V 母線的電壓波動 。

3.4 動態響應與峰值負載管理（Peak Load Shaving）

AI 負載的一個顯著特征是劇烈的動態波動。GPU 在啟動矩陣乘法運算的瞬間，電流需求會瞬間激增。PSU 必須具備極快的環路響應能力。

SiC 的貢獻： 更高的開關頻率意味著更寬的控制環路帶寬，使得 PSU 能更快地調整占空比以應對負載突變，減少輸出電壓的下沖（Undershoot）。此外，SiC 的高雪崩耐量（Avalanche Ruggedness）使其在遭遇電網浪涌或負載反沖時更加堅固耐用 。

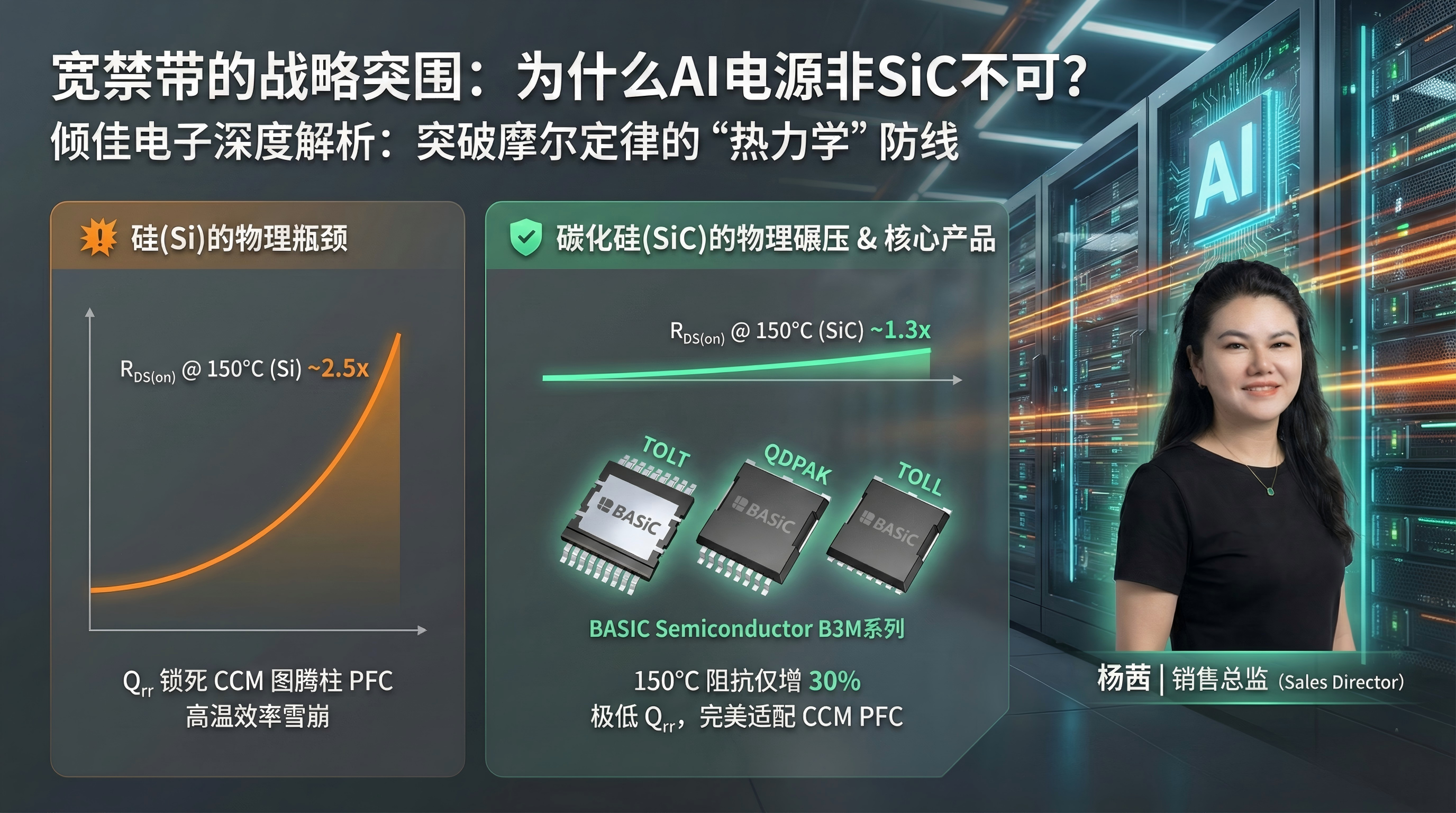

4. 寬禁帶半導體的戰略突圍：為什么是 SiC？

在 AI 服務器電源領域，SiC 并非唯一的選擇，但它是目前最平衡的選擇。我們需要將其與傳統的 Silicon Superjunction (Si SJ) MOSFET 和新興的 Gallium Nitride (GaN) HEMT 進行對比。

4.1 硅基超結 MOSFET（Si SJ-MOSFET）的物理瓶頸

Si SJ-MOSFET 統治了 600V 電源市場二十年，但在 AI 時代已顯疲態：

Qrr 問題： 如前所述，高 Qrr 鎖死了 CCM 圖騰柱 PFC 的應用路徑。

導通電阻溫度系數： 硅材料的 RDS(on)? 隨溫度上升極其劇烈。在 150°C 時，其導通電阻通常是室溫下的 2.5 倍 。這意味著為了保證高溫下的效率，必須選用規格大得多的芯片，增加了成本和寄生電容。

4.2 SiC MOSFET 的材料物理優勢與損耗機制分析

SiC 是一種寬禁帶材料，其臨界擊穿場強是硅的 10 倍。

更薄的漂移層： 同樣的耐壓下，SiC 的漂移層厚度僅為硅的 1/10，阻抗僅為硅的 1/100。這帶來了極低的 RDS(on)?。

熱穩定性： SiC 的 RDS(on)? 隨溫度變化平緩。在 150°C 時，其阻抗僅增加約 30-50% 。這對于長期運行在高溫環境下的服務器電源至關重要，意味著在實際工況下，SiC 的導通損耗遠低于標稱值相同的硅器件。

開關損耗： 極低的柵極電荷（Qg）和輸出電容能量（Eoss）使得 SiC 的開關損耗（Eon+Eoff）大幅降低，特別是在輕載條件下，Eoss 的降低顯著提升了效率 。

數據支撐： 對比 650V 的 Si SJ-MOSFET 和 SiC MOSFET，在 175°C 結溫下，SiC 的 RDS(on)? 約為 30mΩ，而同規格 Si 器件則飆升至 50mΩ 以上，導通損耗差距巨大 。

4.3 碳化硅在硬開關拓?fù)洌–CM PFC）中的不可替代性

在 3kW-5.5kW 功率段，CCM 模式是必須的，以控制峰值電流。由于 GaN 在 650V 高壓下的雪崩耐量和柵極可靠性（Gate Reliability）在過去曾受到質疑（盡管正在迅速改善），SiC 憑借其堅固的氧化層和類似于硅的驅動特性，成為了目前服務器電源 PFC 級最穩妥、最高效的選擇。它完美解決了 Si 的 Qrr 問題，同時提供了比 GaN 更高的過載和短路耐受能力。

4.4 氮化鎵（GaN）與碳化硅（SiC）在 AI 電源中的生態位競爭

PFC 級： GaN 和 SiC 都在競爭。GaN 具有零反向恢復特性，理論效率更高。但 SiC 在大電流、高溫下的穩定性更好。對于 5.5kW 這樣的高功率模塊，SiC 目前占據主導地位，尤其是在注重可靠性的工業級和車規級應用延伸中 。

LLC 級： 由于 LLC 是軟開關，SiC 的 Qrr 優勢不再是決定性的，但其低 Coss 依然有價值。GaN 在此級因開關速度極快而表現優異。然而，考慮到物料清單（BOM）的簡化，許多設計傾向于在 PFC 和 LLC 級全套采用 SiC。

5. 基本半導體（BASIC Semiconductor）SiC MOSFET 技術評估

在 SiC 市場，除了 Infineon、Onsemi 等國際巨頭，中國本土廠商基本半導體（BASIC Semiconductor）憑借其 B3M 系列產品，正在成為 AI 服務器供應鏈中的重要一環。

5.1 B3M 第三代平面柵 SiC MOSFET 技術特性分析

基本半導體的 B3M 系列是基于 6 英寸晶圓平臺開發的第三代 SiC MOSFET 技術 。

低比導通電阻： 優化了元胞結構，實現了更低的單位面積導通電阻。

柵極可靠性： 推薦驅動電壓為 -5V/+18V，兼容主流 SiC 驅動器，且具有較寬的電壓安全裕度。

5.2 核心產品深度評測：B3M040065B 與 B3M013C120Z

根據提供的文檔，我們篩選出兩款最適合 AI 服務器 PSU 的明星產品：

1. B3M040065B (650V, 40mΩ, TOLT 封裝)

定位： 專為 5.5kW PSU 的 PFC 級設計。

關鍵參數：

VDS?: 650V，滿足 400V DC 母線要求及電壓尖峰裕量。

RDS(on)?: 40mΩ (Typ @ 25°C)，高溫下增加有限，適合大電流 CCM 操作。

Qrr? & Qg?: 極低的寄生參數，支持 >65kHz 的開關頻率。

應用場景： 在交錯并聯圖騰柱 PFC 中，使用 4 顆 B3M040065B 構成兩個高頻橋臂，可輕松承載 5.5kW 功率。

2. B3M013C120Z (1200V, 13.5mΩ, TO-247-4 封裝)

定位： 針對更高電壓的輸入（如工業 3 相 480V 甚至更高）或?qū)π室髽O致的超高性能模塊。

關鍵參數：

RDS(on)?: 僅 13.5mΩ！這是極低的電阻值，意味著在大電流下導通損耗極小。

開爾文源極（Kelvin Source）： TO-247-4 封裝引入了輔助源極引腳，將驅動回路與功率回路解耦，消除了源極電感對開關速度的負面影響，大幅降低開關損耗（Eon 降低顯著）。

應用場景： 適用于追求極致效率的 DC-DC 主開關管，或未來 800V DC 數據中心架構的轉換器。

5.3 先進封裝技術：TOLT（頂部散熱）的熱學優勢與工程價值

TOLT (TO-Leaded Top-side cooling) 封裝是基本半導體 B3M 系列的一大亮點，也是解決 5.5kW PSU 散熱瓶頸的關鍵技術 。

傳統 SMD 的痛點： 傳統的 D2PAK 或 TOLL 封裝，熱量通過底部焊盤傳導至 PCB，再通過 PCB 上的散熱過孔（Vias）傳導至底部的散熱器。PCB 材料（FR4）的熱導率很低，成為了散熱通路的瓶頸。在 5.5kW 的高密度模組中，PCB 會變得滾燙，影響周圍元件的可靠性。

TOLT 的革命性設計： 翻轉了內部引線框架，將金屬裸露焊盤置于封裝頂部。

熱路徑： 芯片熱量 → 頂部金屬片 → 熱界面材料（TIM） → 散熱器。

優勢 1 - 熱阻極低： B3M040065B 的結殼熱阻 Rth(j?c)? 僅為 0.65 K/W 23。這意味著熱量能極其迅速地導出。

優勢 2 - PCB 解耦： 熱量不再經過 PCB，PCB 溫度大幅降低，不僅提高了可靠性，還允許在 PCB 背面貼裝其他元器件，進一步提高功率密度。

優勢 3 - 制造友好： 相比通孔元件（TO-247），TOLT 是表面貼裝器件（SMD），支持全自動化貼片生產，大幅降低了人工組裝成本和組裝公差。

對于 AI 服務器電源的意義： 在 1U 高度的狹小空間內，TOLT 封裝允許散熱器直接壓在器件頂部，利用機箱風扇的高速氣流進行高效散熱。這是實現 100 W/in3 功率密度的物理基礎。

5.4 車規級可靠性標準在服務器領域的應用意義

基本半導體的產品通過了 AEC-Q101 車規級認證，包括 HTRB（高溫反偏）、H3TRB（高溫高濕反偏）等嚴苛測試 。

數據中心的“車規級”需求： 現代 AI 數據中心要求 24/7 不間斷運行，且面臨復雜的溫濕度環境（尤其是采用新風自然冷卻的數據中心）。通過車規級認證意味著器件具有極低的失效率（FIT），這對于承載著價值數百萬美元 AI 訓練任務的電源系統來說，是至關重要的質量背書。

6. 系統級應用案例與效益分析

6.1 5.5kW 鈦金級服務器電源設計實戰：SiC 替代方案

基于 OCP ORv3 規范，我們構建一個采用 SiC 的 5.5kW PSU 設計方案。

PFC 級： 采用交錯并聯圖騰柱拓?fù)洹?/p>

高頻管：4x B3M040065B (SiC, 650V, 40mΩ, TOLT)。

低頻管：4x 硅 SJ-MOSFET (600V, 低 Rdson)。

開關頻率：100kHz。

LLC 級： 全橋 LLC。

開關管：4x B3M040065B 或 B3M025065L (SiC, 650V, 25mΩ, TOLL)。

開關頻率：200kHz (諧振頻率)。

6.2 效率曲線與熱仿真分析

效率提升： 相比于使用 Si MOSFET 的傳統 Boost PFC（效率約 96.5%），基于 SiC 的圖騰柱 PFC 級效率可達 99% 以上。整個 PSU 的峰值效率可輕松突破 97.5% ，滿足鈦金級標準 。

損耗降低： 在 50% 負載（2750W）下，效率提升 1% 意味著減少了 27.5W 的熱損耗。在 120kW 的機架層面，這意味著總共減少了約 600W-1000W 的廢熱，大幅降低了機房空調（CRAC）的負擔，改善了 PUE。

6.3 總擁有成本（TCO）模型與投資回報率

雖然 SiC 器件的單價高于 Si 器件，但 TCO 優勢明顯：

電費節省： 對于一個 10MW 的 AI 數據中心，1% 的能效提升每年可節省數百萬度電。

BOM 成本優化： SiC 的高頻特性允許使用更小的電感和電容，TOLT 封裝減少了復雜的散熱器設計和 PCB 層數需求，部分抵消了器件成本的增加。

機架利用率： 更高密度的 PSU 意味著在有限的機架空間內能塞入更多的 GPU，從而大幅提升單機柜的算力收益。

7. 供應鏈安全與未來展望

7.1 “China-for-China”戰略下的國產化替代機遇

隨著地緣政治因素對半導體供應鏈的影響加深，中國的超大規模數據中心運營商（如百度、字節跳動、阿里、騰訊）正在積極尋求關鍵功率器件的國產化替代。基本半導體作為中國本土 SiC 領軍企業，其 B3M 系列在性能參數上已對標國際一線大廠（如 Wolfspeed C3M 系列、Infineon CoolSiC），且具備本地化服務和供應保障優勢，是 AI 服務器電源國產化的理想選擇。

7.2 下一代 800V DC 數據中心架構的前瞻

展望未來，為了進一步降低損耗，數據中心配電架構可能從 48V 再次躍升至 400V-800V 直流直供（HVDC）。屆時，1200V 耐壓的 SiC MOSFET（如 B3M013C120Z）將從幕后走向臺前，成為主功率開關的核心，直接將高壓直流轉換為 GPU 所需的電壓，徹底改變現有的多級轉換架構。

8. 結論與建議

Nvidia GB200 NVL72 開啟了 AI 算力的 E 級時代，也宣告了傳統電力電子架構的終結。在 120kW 單機柜的極限挑戰下，SiC MOSFET 不再是一個“可選項”，而是一個“必選項”。

技術必然性： 只有 SiC 能夠賦能無橋圖騰柱 PFC 拓?fù)?，在?shí)現 97.5% 以上鈦金效率的同時，將功率密度推升至 100 W/in3 以上。

產品適配性： 基本半導體的 B3M 系列 SiC MOSFET，特別是結合了 TOLT 頂部散熱封裝 的 650V 產品，精準擊中了服務器電源散熱難、體積小的痛點，是替代進口、提升系統競爭力的優質方案。

戰略建議： 對于服務器電源制造商及數據中心運營商，應加速導入基于 SiC 的高密度供電方案，并積極驗證如基本半導體等國產頭部廠商的產品，以構建高效、可靠且供應鏈安全的 AI 基礎設施。
