在高端制造與精密檢測領域，面對尺寸龐大、結構復雜或要求全尺寸測量的工件，3D線激光輪廓測量?jī)x的拼接檢測技術已成為不可或缺的解決方案。

然而，穩定可靠的拼接檢測絕非簡單疊加 3D 相機就能實現。在真實工業場景中的應用，常具體化為以下痛點：拼接錯位、整體精度驟降、高速掃描數據錯亂、復雜特征處點云丟失，以及系統集成難與調試周期漫長等問題。

針對難題，光子精密GL-8000系列3D線激光輪廓測量?jī)x憑借前沿光學設計、精密制造工藝與智能算法處理，提供了多個堅實可靠的拼接檢測方案，這些核心優勢直接賦能于多種拼接應用場景：

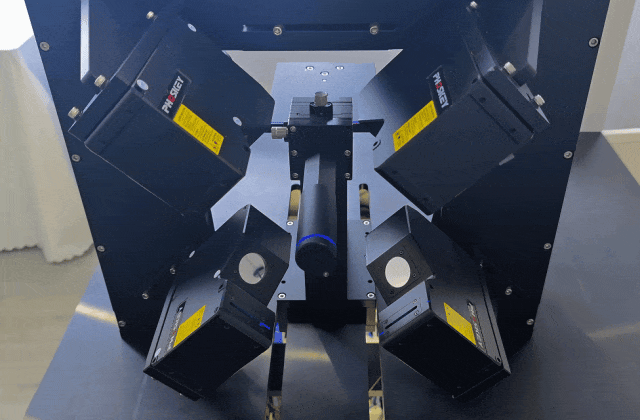

01 多相機標定拼接——360°全方位檢測

使用多臺3D相機環繞工件固定安裝并從不同角度同步掃描，通過全局高精度標定與重疊區域的智能數據融合，將多視角數據拼接成完整的 360°三維模型，全面獲取工件三維信息。

優勢：GL-8000系列支持多相機組網，融合算法可自動對齊與融合重疊數據，即使在重疊區域較少、特征不明顯的情況下，也能避免拼接錯位，生成完整的三維模型。

典型應用：鋼管、電池殼體等回轉體或長形工件的360°全尺寸檢測與表面缺陷（劃痕、凹凸）掃描。

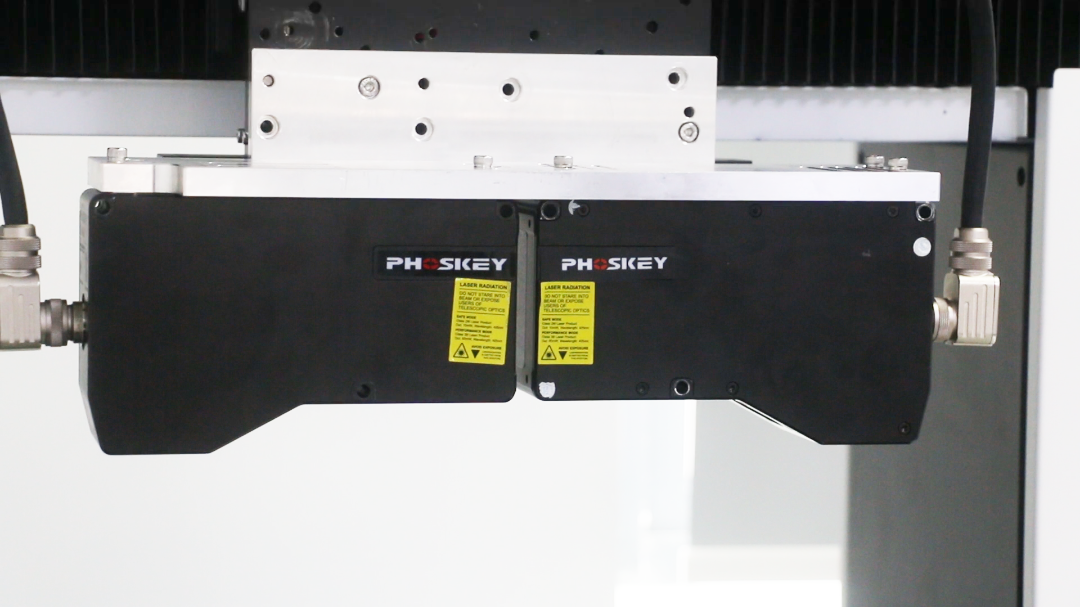

02 對頭拼接——精確對位與盲區消除

兩臺3D 相機安裝在工件的兩側（如左右），使其掃描視野在物體表面“對頭”精確銜接，以此消除因高度變化或側壁遮擋造成的單側測量盲區。

? 更優方案——GL8160D

采用一臺GL-8160D，創新雙目單線設計實現視野互補，輕松破解測量盲區難題，并結合智能雜光抑制算法，抑制高反光材質表面干擾。

優勢：設備出廠時已完成內部協同標定，省去多設備標定與系統拼接步驟，現場部署效率直接提升 50％，同時確保獲取完整、無死角的三維點云數據。

典型應用：手機攝像頭模組的段差檢測、PCB板焊點檢測、具有復雜側壁或臺階結構的零件檢測。

03 對射拼接——高速、高穩定性同步

兩臺相機分別從工件上下兩側對射掃描，拼接形成完整三維點云模型后，可精確計算物體任意一點的厚度值/平面度，并完成表面缺陷檢測。

優勢：GL-8000系列提供豐富、穩定的觸發接口，實現高穩定性同步。49KHz高掃描速率與亞微米級重復精度，保證高速連續掃描下的數據精準可靠。

典型應用：精密沖壓件、注塑件、手機中框或玻璃蓋板等的平面度與厚度測量

04 運動平臺拼接——高易用性與集成度

將單臺3D 相機或工件安裝于精密運動平臺，通過連續掃描與位置同步，解決單臺傳感器測量范圍有限，難以應對超大尺寸或復雜連續曲面測量的問題。

優勢：配套的自研軟件Phoskey Vision與硬件深度集成，內置自動拼接功能，用戶簡單操作即可完成拼接測量流程部署，大幅降低使用門檻。

典型應用：長尺寸PCB板、大型平面板材的全尺寸形貌掃描與檢測。

選擇何種拼接方案，光子精密GL-8000系列3D線激光輪廓測量?jī)x都可通過四大核心優勢，實現檢測質量大幅提升：

同步易 簡化標定流程，快速部署且穩定運行，顯著縮短項目周期。 精度穩 無縫高精度點云，測量結果更可靠、更精準。 適應廣 多重抗干擾技術可適應不同工況，保障連續生產中的檢測穩定性

場景多 靈活拼接，可攻克更多復雜檢測任務

我們深知，每一處精密測量，都是品質的基石；每一次技術突破，皆為制造的賦能。

光子精密始終致力于中國精密檢測技術的創新與深耕，不僅推出性能卓越的 GL-8000 系列 3D 線激光輪廓測量?jī)x，更致力于為客戶提供高精度、高效率、高可靠性的完整檢測解決方案，助力中國智造，丈量無限精微。
