博爾森R系列EtherCAT磁致伸縮位移傳感器作為工業自動化領域的高速實時位置反饋設備，其通信模塊性能直接決定系統同步精度與數據傳輸效率。傳統方案多采用進口倍福ET1100芯片，存在供應鏈依賴、成本高企、技術支持響應慢等問題。北京方芯半導體推出的FCE1100國產EtherCAT從站控制器芯片，憑借與ET1100的pin-to-pin兼容、全自主IP內核、高速實時通信能力及工業級可靠性，成為博爾森R系列傳感器批量生產的理想選擇，以下是詳細應用解析。

一、FCE1100芯片核心特性與博爾森R系列傳感器適配性

1. FCE1100芯片核心技術參數及適配價值

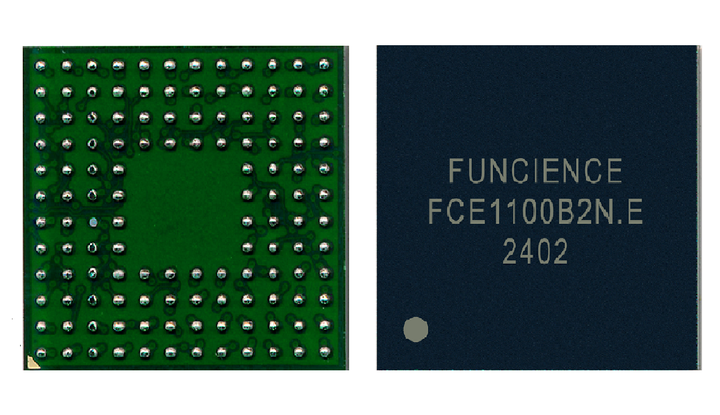

FCE1100作為對標倍福ET1100的國產EtherCAT從站控制器ASIC芯片，具備4個可配置為MII/LVDS的以太網端口，8個FMMU單元與8個SM同步管理器通道，內置4KB控制寄存器及8KB過程數據存儲器，支持64位分布式時鐘(DC)功能，通信周期可達微秒級，完美匹配博爾森R系列傳感器對高速實時數據傳輸?shù)男枨蟆?/p>

該芯片采用工業級設計，工作溫度覆蓋-40℃~85℃，可適應港口、礦山、冶金等惡劣工業環境，與博爾森傳感器IP67防護等級形成雙重保障。其自主研發的IP核心實現了與ET1100的完全pin-to-pin兼容，無需修改PCB板設計即可直接替換，大幅降低博爾森傳感器批量改造的研發成本與周期。

FCE1100支持標準EtherCAT協議，兼容CoE、FoE、EoE等應用層協議，可無縫對接倍福TwinCAT、貝加萊Automation Studio等主流工控軟件，與博爾森R系列傳感器的協議兼容性要求高度契合，確保系統集成的便捷性與穩定性。

2. 與博爾森R系列EtherCAT傳感器的適配邏輯

博爾森R系列EtherCAT磁致伸縮位移傳感器的工作核心流程為“位移檢測→數字信號處理→EtherCAT協議轉換→高速數據傳輸”，F(xiàn)CE1100在這一流程中承擔關鍵的協議處理與數據傳輸角色。

具體來看，博爾森傳感器通過波導絲與磁環的磁場交互完成位移檢測后，由內置MCU(如STM32F4系列)計算出絕對位置數據，F(xiàn)CE1100接收該數據后，通過EtherCAT協議轉換為工業以太網數據幀，以≤100μs的通信周期傳輸至上位控制器。同時，芯片的64位分布式時鐘功能可實現多傳感器間的精準同步，同步精度達±1μs，滿足博爾森R系列傳感器在多軸協同控制場景下的同步需求。

此外，F(xiàn)CE1100支持FoE文件傳輸協議，可實現博爾森傳感器固件的遠程升級；支持CoE協議，可通過EtherCAT總線實現傳感器參數的在線配置與故障診斷，如遠程設置零點、量程、濾波參數等，無需現場拆解設備，與博爾森“智能診斷、便捷維護”的設計理念高度契合。

二、FCE1100在博爾森R系列傳感器中的應用優勢

1. 全鏈路國產化，構建自主可控供應鏈

FCE1100作為國產芯片，可與博爾森R系列傳感器的國產化核心元器件(波導絲、換能器、MCU、電源管理芯片等)形成完整的國產供應鏈體系，徹底擺脫對進口ET1100芯片的依賴，解決工業傳感器通信模塊“卡脖子”問題。

在批量生產場景下，F(xiàn)CE1100交付周期穩定在4周以內，不受國際供應鏈波動、貿易壁壘等因素影響，結合博爾森成熟的生產體系，可確保年產10萬臺以上傳感器的穩定供應，大幅提升生產計劃的靈活性。

方芯半導體提供完善的技術支持與本地化服務，響應時間≤24小時，相比進口芯片廠商的技術支持效率提升50%，可快速解決博爾森傳感器批量生產中的技術問題，降低研發與生產風險。

2. 成本優化，提升批量生產競爭力

成本控制方面，F(xiàn)CE1100的采購成本較進口ET1100降低40%-60%，按博爾森年產5萬臺R系列傳感器計算，僅EtherCAT芯片環節就能年節省采購成本超800萬元，大幅降低批量生產的物料成本壓力。

設計成本上，F(xiàn)CE1100與ET1100的pin-to-pin兼容特性，使博爾森無需重新設計PCB板，直接替換芯片即可完成升級，節省研發周期3-6個月，降低設計成本約30萬元。測試成本也能得到有效優化，F(xiàn)CE1100內置的自診斷功能可簡化批量生產時的通信性能測試流程，測試效率提升40%以上，契合博爾森“高效量產、品質可控”的生產需求。

3. 性能升級，強化傳感器系統集成能力

通信性能方面，F(xiàn)CE1100支持100Mbit/s高速以太網傳輸，通信周期可達50μs，較傳統現場總線(如Profibus-DP)提升10倍以上，可滿足博爾森R系列傳感器在高速運動控制場景下的實時位置反饋需求。

多傳感器組網能力顯著增強，F(xiàn)CE1100的4個以太網端口可靈活配置為線型、星型、樹型等拓?fù)浣Y(jié)構，支持最多254個從站設備級聯，適配博爾森傳感器在大型生產線、多軸機器人等復雜系統中的批量應用，簡化布線設計，降低系統集成成本。

分布式時鐘同步精度達±1μs，可實現多臺博爾森傳感器的精準同步測量，在同步控制精度要求高的應用場景(如同步液壓系統、多軸聯動設備)中，大幅提升系統控制精度，減少同步誤差導致的生產損耗。

三、批量應用實施要點與硬件設計方案

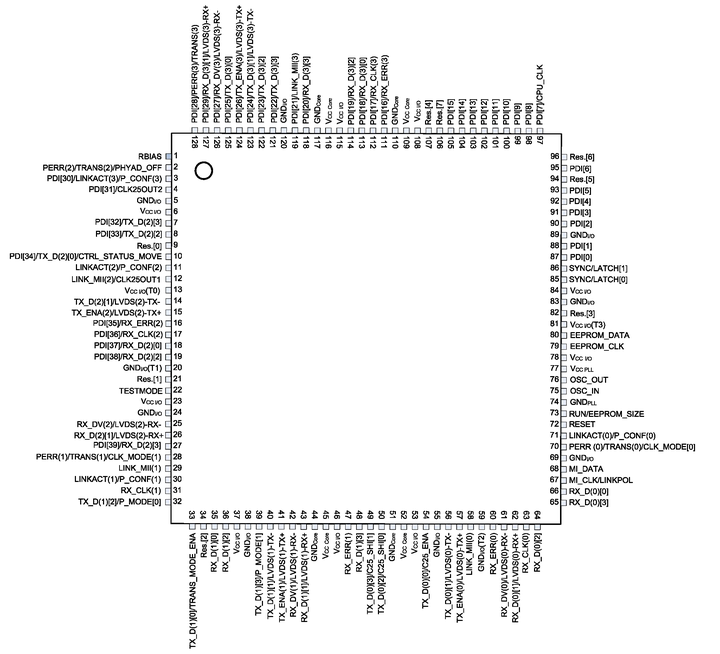

1. 硬件電路設計方案

（1）核心電路連接

FCE1100與博爾森R系列傳感器內置MCU的連接采用32位并行接口或SPI接口，并行接口通信速率可達100MHz，SPI接口支持最高20MHz通信速率，確保位移數據的快速傳輸，避免通信延遲導致的測量滯后。

以太網接口設計上，F(xiàn)CE1100的4個端口可配置為2個主端口(MII/LVDS)用于EtherCAT總線連接，2個從端口用于擴展，端口需添加TVS二極管實現防雷擊保護，添加共模扼流圈抑制電磁干擾，與博爾森傳感器的EMC防護設計形成協同，確保在工業強干擾環境中穩定工作。

電源設計采用5V/3.3V雙電源供電，在VDD引腳添加10μF+0.1μF的去耦電容組合，降低電源紋波對芯片通信性能的影響，這一設計與博爾森傳感器的低功耗電源方案相適配，有效減少系統發熱。

（2）拓?fù)浣Y(jié)構設計（多傳感器組網）

在大型設備批量應用場景中，可采用FCE1100的線型拓?fù)浣Y(jié)構實現多臺博爾森R系列傳感器的級聯。具體連接方式為：將前級傳感器FCE1100的輸出端口與后級傳感器的輸入端口依次連接，所有傳感器共享一條EtherCAT總線，通過分布式時鐘實現精準同步。

這種設計可大幅減少上位控制器的通信接口占用，原本控制N臺傳感器需要N個以太網端口，采用EtherCAT總線后僅需1個端口，簡化了系統集成設計，降低了硬件成本與故障率，特別適配博爾森多傳感器協同工作的場景需求。

2. 軟件編程與配置流程

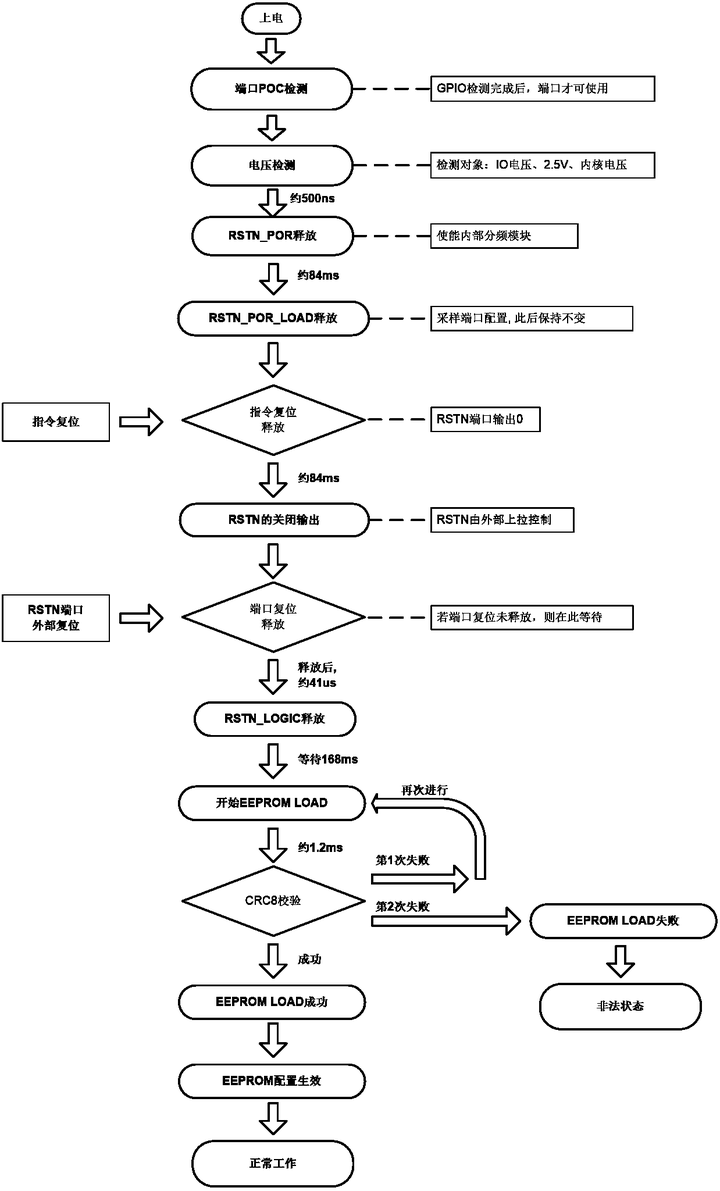

（1）基礎初始化配置

軟件初始化階段需完成EtherCAT協議參數、分布式時鐘、同步管理器等核心配置，確保芯片按博爾森R系列傳感器需求工作。例如，若博爾森R系列傳感器需配置為CoE協議，通信周期100μs，同步管理器SM0用于過程數據輸入，SM1用于過程數據輸出，可通過以下初始化流程實現：

配置FCE1100的網絡參數，設置從站地址與通信速率

初始化分布式時鐘，設置主站同步模式與同步周期

配置同步管理器SM0/SM1的緩沖區地址與大小

啟用CoE協議，注冊對象字典，映射位移數據到過程數據區

（2）批量生產校準方案

批量生產時的校準流程直接決定博爾森R系列傳感器的測量精度與通信穩定性，需嚴格執行以下步驟：

位移校準：將傳感器置于0mm、50%量程、100%量程三個位置，通過EtherCAT總線讀取位置數據，修正線性誤差，確保測量精度≤±0.01%FS

通信校準：測試傳感器在不同通信周期(50μs、100μs、200μs)下的數據傳輸穩定性，確保無丟包、無延遲

同步校準：多臺傳感器級聯時，通過分布式時鐘同步功能校準各傳感器的同步誤差，確保同步精度≤±1μs

ESI文件配置：生成符合ETG規范的ESI文件，包含傳感器型號、廠商信息、對象字典等，確保與上位控制器的無縫對接

借助FCE1100的FoE協議，可實現校準參數的批量下載，大幅提升博爾森傳感器批量生產的校準效率，校準時間縮短60%以上。

3. 批量生產工藝優化

PCB布局設計需遵循“數字與模擬分離”原則，F(xiàn)CE1100芯片應靠近以太網接口，縮短信號傳輸路徑，減少信號衰減與干擾；數字地與模擬地分開布線，采用單點接地方式，降低數字電路噪聲對通信信號的影響。

封裝選擇采用QFP-100封裝，其散熱性能優異，能適配博爾森R系列傳感器的緊湊空間設計；若傳感器應用于戶外高溫、高振動場景，可添加散熱片進一步提升散熱效果，確保芯片在極端環境下的穩定性。

防護設計方面，博爾森傳感器外殼已確保防護等級達IP67，F(xiàn)CE1100芯片所在的PCB板需涂覆三防漆，增強抗粉塵、潮濕、油污的能力，與博爾森傳感器的全密封防護設計形成協同，確保批量應用時的設備可靠性。

四、典型應用案例：博爾森R系列傳感器批量改造（港口卸船機場景）

1. 應用背景

某港口機械制造商批量采購博爾森R系列EtherCAT磁致伸縮位移傳感器，配套用于卸船機多組泥門液壓缸行程檢測。該系列傳感器原采用進口倍福ET1100芯片，在批量生產與應用過程中暴露出諸多問題：一是芯片采購周期長，通常需要10-12周，嚴重影響生產計劃的靈活性；二是成本壓力大，單臺傳感器的EtherCAT芯片采購成本超120元，按年產5000臺計算，僅芯片成本就達60萬元；三是技術支持響應慢，進口廠商技術支持周期≥72小時，無法及時解決生產中的技術問題。

2. FCE1100替代方案實施

該制造商聯合博爾森技術團隊，對R系列傳感器進行批量改造，采用FCE1100芯片替代進口ET1100。具體配置為：傳感器型號選用博爾森R-0500，量程0-500mm，適配泥門液壓缸行程；通信協議為EtherCAT CoE，通信周期100μs；傳感器防護等級達IP67，可耐受液壓油腐蝕；批量應用規模為5000臺/年。

改造過程中，利用FCE1100與ET1100的pin-to-pin兼容特性，無需修改PCB板設計，僅替換芯片并更新固件即可完成升級，研發周期縮短至1個月，大幅降低了改造難度與成本。

3. 應用效果驗證

成本控制方面，改造前單臺博爾森R系列傳感器EtherCAT芯片成本125元，改造后采用FCE1100僅需50元，單臺成本降低60%，按年產5000臺計算，年節省成本37.5萬元，大幅緩解了批量生產的成本壓力。

交付周期上，F(xiàn)CE1100芯片采購周期僅為2-4周，較進口芯片縮短70%，生產計劃的靈活性顯著提升，可快速響應客戶的訂單需求。

通信性能與同步精度得到大幅優化，改造前多傳感器同步誤差達±5μs，改造后同步精度≤±1μs，泥門開度控制精度提升5倍，卸料量控制更精準，年減少物料浪費超40噸，充分發揮了博爾森傳感器±0.01%FS的高精度優勢。

設備可靠性也顯著提升，改造前傳感器年故障率2.8%，改造后降至0.6%，降低78.6%，售后服務成本與客戶投訴率大幅減少，進一步鞏固了博爾森傳感器“穩定可靠”的市場口碑。

五、批量應用注意事項與風險控制

1. 關鍵技術風險規避

分布式時鐘同步是批量應用的關鍵技術難點，需在生產過程中對每臺博爾森傳感器進行時鐘校準，記錄不同溫度下的同步誤差數據，通過MCU軟件算法實現溫度補償，確保傳感器在全工況溫度范圍內同步精度穩定。

電磁兼容性方面，需在博爾森傳感器電源輸入端添加EMI濾波器，EtherCAT通信線采用屏蔽雙絞線，減少工業現場電磁干擾對通信信號的影響，避免出現數據丟包、延遲等問題。

機械安裝誤差也需嚴格控制，確保博爾森傳感器測量桿與液壓缸活塞的同軸度≤0.5mm，防止磁環磁場偏移影響位移測量精度，進而導致FCE1100傳輸數據失真，這一要求與博爾森傳感器內置安裝的技術規范完全契合。

2. 批量生產質量管控

芯片入廠檢測環節，博爾森建立了嚴格的供應商審核機制，對每批次FCE1100芯片進行抽樣測試，重點檢測通信速率、同步精度、協議兼容性等核心指標，不合格批次禁止入庫，從源頭保障芯片質量。

生產過程中設置專門的通信性能測試工位，采用自動化測試設備檢測FCE1100的EtherCAT通信性能，包括通信周期、同步精度、數據完整性等，及時發現芯片焊接不良、引腳虛焊等問題，避免故障產品流入下一道工序。

出廠全檢環節，對每臺博爾森傳感器進行量程、線性、精度、通信性能等全項目測試，測試數據實時留存，建立完善的產品質量追溯體系，確保批量生產的產品質量一致性，符合博爾森“高品質、高可靠”的產品標準。

六、應用價值總結

FCE1100國產EtherCAT芯片在博爾森R系列磁致伸縮位移傳感器批量應用中，實現了技術性能、供應鏈安全、成本控制三大核心目標的平衡。其與ET1100的pin-to-pin兼容特性大幅降低了批量改造的研發成本與周期，高速實時通信能力與分布式時鐘同步功能強化了博爾森傳感器的系統集成能力，國產身份保障了批量生產時的穩定供應，同時大幅降低了生產成本。

對于博爾森而言，采用FCE1100芯片不僅提升了其EtherCAT磁致伸縮傳感器的市場競爭力，更完善了全鏈路國產化供應鏈體系，進一步強化了“國產高精度傳感器領軍品牌”的市場定位。對于港口機械、礦山設備、石油化工等領域的博爾森傳感器用戶而言，批量應用該方案可獲得更具性價比、更穩定可靠的測量產品，降低運維成本。此次合作也為工業傳感器通信模塊的國產化替代提供了成功范例，助力行業實現自主可控、高效發展。

選型建議

博爾森高速實時控制場景（如多軸協同設備、同步液壓系統，適配R系列）建議優先選擇FCE1100芯片，確保通信實時性與同步精度；成本敏感型批量應用場景（如通用工業自動化，適配博爾森X系列通用型傳感器），可搭配FCE1100的簡化版FCE1000芯片，在滿足基本通信需求的前提下進一步控制成本；多傳感器大規模組網場景（如大型生產線、港口機械，適配博爾森R系列總線型傳感器），應充分利用FCE1100的4端口設計與分布式時鐘功能，簡化系統集成設計，降低布線成本與故障率。
