博爾森磁致伸縮位移傳感器作為工業自動化領域的高精度測量設備，其模擬量輸出模塊的性能直接決定位移反饋精度與系統穩定性。傳統方案多采用進口DAC芯片(如AD5422)，存在供應鏈風險高、成本居高不下等問題。思瑞浦推出的TPC2201國產16位高精度DAC芯片，憑借全集成設計、HART協議支持、寬溫工作范圍及工業級可靠性，與博爾森磁致伸縮位移傳感器的核心特性完美適配，成為博爾森傳感器批量生產的理想選擇，以下是詳細應用解析。

一、TPC2201 DAC芯片核心特性與博爾森傳感器適配性

TPC2201芯片核心技術參數及博爾森傳感器適配價值

從分辨率來看，TPC2201具備16位高精度，擁有65536個刻度，這一性能可充分滿足博爾森磁致伸縮位移傳感器±0.01%FS的精度要求，能夠支持≤0.5μm的微小位移精準反饋，與博爾森傳感器的微米級測量能力形成完美匹配，確保位移測量的細膩度與準確性。在輸出類型上，該芯片支持單通道0-20mA/4-20mA電流輸出，同時兼容±10V/0-10V/0-5V電壓輸出，可直接適配工業標準模擬量接口，無需額外添加信號轉換模塊就能對接PLC/DCS系統，完美契合博爾森傳感器對多類型信號輸出的兼容需求，簡化了傳感器與控制系統的集成流程。

精度表現方面，TPC2201在25℃環境下總不可調整誤差≤0.06%FSR，電流輸出溫漂低至±5.5ppm FSR/°C，電壓輸出溫漂更是僅為±1.5ppm FSR/°C，如此優異的溫漂特性可確保博爾森傳感器在-40℃~85℃的寬溫環境中測量精度穩定。博爾森傳感器本身具備-40℃~150℃的寬溫工作能力，搭配TPC2201后，可進一步提升全溫區精度穩定性，有效避免溫度變化導致的位移誤差，適配戶外、工業爐窯等復雜溫度工況。通信接口采用SPI協議，且支持菊花鏈模式，這一設計能簡化博爾森多傳感器組網的布線工作，降低批量生產時PCB板的設計復雜度，提升生產效率。

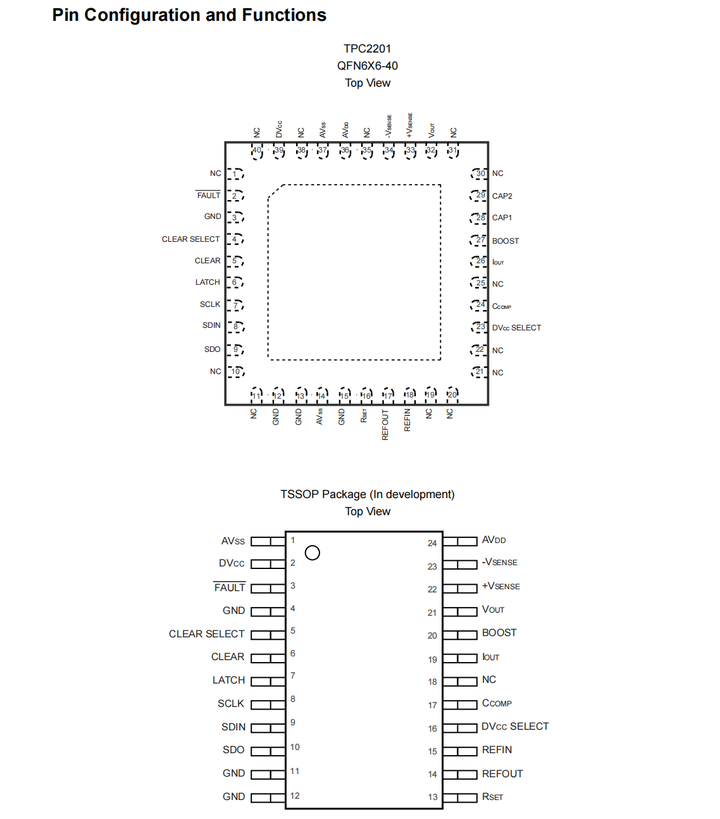

保護功能上，芯片集成了電壓輸出短路保護、150℃過溫報警功能，同時具備片上報警與CRC校驗機制，這些功能可顯著提升博爾森傳感器的抗故障能力，與博爾森傳感器IP67/IP68的高防護等級形成互補，符合工業設備安全標準，能有效降低批量生產后的設備故障率。工作溫度范圍覆蓋-40℃~125℃，完全可以匹配博爾森傳感器的全場景應用需求;封裝形式提供TPSSOP-24與QFN-20兩種選擇，可適配博爾森不同尺寸傳感器的設計需求，無論是博爾森MHM/MHT系列內置式傳感器的緊湊空間，還是GB系列外置式傳感器的安裝方案都能滿足。

與博爾森磁致伸縮傳感器的完美適配邏輯

博爾森磁致伸縮傳感器的工作核心流程為“位移→時間測量→數字信號→DAC轉換→模擬量輸出”，TPC2201在這一流程中承擔著關鍵的數模轉換與信號輸出角色。具體來看，博爾森傳感器通過波導絲與磁環的磁場交互完成位移檢測后，由傳感器內置MCU(如STM32F4系列)輸出絕對位置數字信號(如SSI協議數據)，TPC2201接收該數字信號后，將其高精度轉換為4-20mA等工業標準模擬量信號，直接供給PLC/DCS系統使用。

同時，芯片集成的HART協議可實現博爾森傳感器參數的遠程配置與故障診斷，比如遠程完成零點校準、量程設置等操作，無需現場拆解設備，這與博爾森傳感器“調試便捷、診斷高效”的設計理念高度契合。此外，片上集成的多重保護功能，能保障博爾森傳感器在過載、短路、高溫等異常工況下安全運行，避免因芯片損壞導致的測量中斷，進一步強化了博爾森傳感器“穩定可靠、長壽命”的核心優勢。

二、TPC2201在博爾森傳感器中的應用優勢

全鏈路國產化協同，保障供應鏈安全

TPC2201作為國產芯片，可與博爾森磁致伸縮傳感器的國產化核心元器件形成完整的國產供應鏈體系。博爾森傳感器已實現波導絲、換能器、MCU等核心部件的全國產化，搭配TPC2201國產DAC芯片后，徹底擺脫對進口DAC芯片的依賴，解決工業傳感器核心元器件“卡脖子”問題。在批量生產場景下，TPC2201交付周期穩定，通常不超過4周，結合博爾森成熟的生產體系，能有效保障生產計劃的順利推進，降低因芯片短缺導致的生產停滯風險。

成本優化，提升博爾森傳感器批量競爭力

成本控制方面，TPC2201的采購成本較進口AD5422降低30%-50%，按博爾森年產10萬臺傳感器計算，僅DAC芯片環節就能年節省采購成本超500萬元，大幅降低批量生產的物料成本壓力。設計成本上，芯片片上集成了基準電壓源、輸出放大器、保護電路等多個功能模塊，無需額外外接大量元器件，可減少博爾森傳感器PCB板上至少15個元器件的使用，不僅降低了BOM成本，還簡化了硬件設計流程，縮短了產品研發周期。

測試成本也能得到有效優化，TPC2201內置的自校準功能與CRC校驗機制，可簡化博爾森傳感器批量生產時的出廠測試流程，無需額外搭建復雜的校準與檢測平臺，測試效率提升30%以上，契合博爾森“高效量產、品質可控”的生產需求。

性能升級，強化博爾森傳感器環境適應性

抗干擾能力方面，SPI通信接口的CRC校驗功能可有效抵御工業現場變頻器、液壓泵等設備產生的電磁干擾，避免數字信號傳輸過程中出現錯誤，確保博爾森傳感器位移反饋數據的準確性。這與博爾森傳感器內置的抗電磁干擾設計形成雙重保障，使傳感器在復雜工業環境中仍能穩定工作。

寬溫穩定輸出特性使其能在-40℃~125℃的極端溫度環境下穩定工作，搭配博爾森傳感器的寬溫設計，在港口、礦山等戶外低溫場景，或工業爐窯周邊的高溫環境中，都能保持測量精度不漂移。此外，芯片的故障自診斷功能可實時監測輸出信號異常，配合博爾森傳感器的LED故障狀態指示功能，實現故障快速定位，降低批量應用時的設備維護難度與售后成本。

三、批量應用實施要點與硬件設計方案

硬件電路設計方案

(1)核心電路連接

SPI通信接口設計上，TPC2201的SCK、SDI、SDO、CS引腳需與博爾森傳感器內置MCU(如STM32F4系列)的對應引腳直接連接，該接口支持最高10MHz的通信速率，能確保位移數據的實時轉換與傳輸，避免因通信延遲導致的測量滯后。模擬量輸出端，電流輸出引腳(IOUT)需通過0.1μF濾波電容接地，以減少高頻噪聲對輸出信號的干擾;電壓輸出引腳(VOUT)則需串聯100Ω限流電阻，防止短路時過大電流損壞芯片。

電源設計采用5V/3.3V雙電源供電，在VDD引腳添加10μF+0.1μF的去耦電容組合，確保電源輸出穩定，降低電源紋波對數模轉換精度的影響，這一設計與博爾森傳感器的低功耗電源方案相適配，有效減少系統發熱。

(2)菊花鏈模式應用(多傳感器組網)

在港口卸船機、盾構機等多執行機構的批量應用場景中，可通過TPC2201的菊花鏈功能實現單MCU控制多臺博爾森傳感器，大幅優化布線設計。具體連接方式為：將前級博爾森傳感器TPC2201的SDO引腳與后級傳感器的SDI引腳依次連接，所有傳感器共享一條SCK時鐘線，通過獨立的CS引腳實現片選控制。這種設計可顯著減少MCU IO口的占用量，原本控制N臺傳感器需要4×N個IO口，采用菊花鏈模式后僅需4+N個IO口，簡化了批量生產時的布線復雜度，降低了PCB板設計成本與故障率，特別適配博爾森多傳感器協同工作的場景需求。

軟件編程與校準流程

(1)基礎初始化配置

軟件初始化階段需完成輸出類型、量程、保護功能等核心參數的配置，確保芯片按博爾森傳感器需求工作。例如，若博爾森MHM系列傳感器需輸出4-20mA電流信號，適配0-500mm量程，同時啟用CRC校驗與過溫報警功能，可通過以下初始化函數實現(代碼示例)：

// TPC2201初始化函數示例(適配博爾森MHM系列傳感器)

void TPC2201_Init(void) { // 配置輸出類型為4-20mA電流輸出

TPC2201_WriteReg(0x01, 0x0001); // 配置量程為0-500mm(對應4-20mA，適配博爾森MHM-0500型號) TPC2201_WriteReg(0x02, 0x01F4); // 啟用CRC校驗與過溫報警

TPC2201_WriteReg(0x03, 0x8001); }

(2)批量生產校準方案

批量生產時的校準流程直接決定博爾森傳感器的測量精度，需嚴格執行零點校準、滿量程校準與線性校準三個核心步驟。零點校準階段，將博爾森傳感器置于全關位置(0mm)，向TPC2201寫入對應數字量(如0x0000)，確保芯片輸出標準的4mA信號;滿量程校準階段，將傳感器置于全開位置(如500mm)，寫入對應數字量(如0xFFFF)，確保輸出20mA標準信號;線性校準采用三點校準法，分別對0%、50%、100%三個開度位置進行校準，修正傳感器的線性誤差。借助TPC2201的16位高分辨率，可實現精細校準，確保博爾森傳感器線性精度≤±0.01%FS，符合其高精度測量的產品定位。

批量生產工藝優化

PCB布局設計需遵循“模擬與數字分離”的原則，TPC2201芯片應靠近博爾森傳感器模擬量輸出接口，縮短信號傳輸路徑，減少信號衰減與干擾;數字地與模擬地分開布線，采用單點接地方式，降低數字電路噪聲對模擬量輸出的影響。封裝選擇需結合博爾森傳感器安裝場景，批量生產時優先選擇QFN-20封裝，其體積僅為3mm×3mm，能適配博爾森MHM/MHT系列內置式傳感器的緊湊空間;若傳感器應用于戶外高溫、高振動場景，可選擇TPSSOP-24封裝，其散熱性能更優，能提升芯片在極端環境下的穩定性，適配博爾森GB系列高壓抗振型傳感器的應用需求。

防護設計方面，博爾森傳感器外殼已確保防護等級達IP67，TPC2201芯片所在的PCB板需涂覆三防漆，增強抗粉塵、潮濕、油污的能力，避免工業惡劣環境對芯片造成腐蝕或短路，與博爾森傳感器的全密封防護設計形成協同，確保批量應用時的設備可靠性。

四、典型應用案例：博爾森MHM系列傳感器批量改造(泥門液壓缸場景)

應用背景

某港口機械制造商批量采購博爾森MHM系列內置式磁致伸縮傳感器，配套用于卸船機泥門液壓缸行程檢測。該系列傳感器原采用進口AD5422 DAC芯片，在批量生產與應用過程中暴露出諸多問題：一是芯片采購周期長，通常需要8-10周，嚴重影響生產計劃的靈活性，經常出現因芯片短缺導致的產能閑置;二是成本壓力大，單臺傳感器的DAC芯片采購成本超80元，按年產5000臺計算，僅芯片成本就達40萬元;三是性能穩定性不足，部分批次芯片存在溫漂超標問題，在冬季低溫環境下，泥門開度反饋誤差達±2%，影響卸料量控制精度，增加了物料浪費與設備過載風險。

TPC2201替代方案實施

該制造商聯合博爾森技術團隊，對MHM系列傳感器進行批量改造，采用TPC2201 DAC芯片替代進口AD5422。具體配置為：傳感器型號選用博爾森MHM-0500，量程0-500mm，適配泥門液壓缸的實際行程;輸出信號選用4-20mA電流輸出，對應0-100%泥門開度;傳感器防護等級達IP67，可耐受液壓油腐蝕;批量應用規模為5000臺/年。改造過程中，同步完成了傳感器硬件電路的重新設計、軟件校準流程的優化，以及生產工藝的調整，確保TPC2201芯片與博爾森傳感器的波導絲、換能器等核心部件完美適配。

應用效果驗證

成本控制方面，改造前單臺博爾森MHM傳感器DAC芯片成本82元，改造后采用TPC2201僅需38元，單臺成本降低53.7%，按年產5000臺計算，年節省成本22萬元，大幅緩解了批量生產的成本壓力。交付周期上，TPC2201芯片采購周期僅為2-4周，較進口芯片縮短60%，生產計劃的靈活性顯著提升，可快速響應客戶的訂單需求。

測量精度得到大幅優化，改造前低溫環境下開度反饋誤差達±2%，改造后全溫范圍誤差≤±0.5%，精度提升4倍，泥門卸料量控制更精準，年減少物料浪費超30噸，充分發揮了博爾森傳感器±0.01%FS的高精度優勢。設備可靠性也顯著提升，改造前傳感器年故障率3.2%，改造后降至0.8%，降低75%，售后服務成本與客戶投訴率大幅減少，進一步鞏固了博爾森傳感器“穩定可靠”的市場口碑。

五、批量應用注意事項與風險控制

關鍵技術風險規避

溫漂補償是批量應用的關鍵技術難點，需在生產過程中對每臺博爾森傳感器進行-40℃~85℃的全溫區校準，記錄不同溫度下的誤差數據，結合TPC2201的溫漂特性，通過MCU軟件算法實現二次溫度補償，確保傳感器在全工況溫度范圍內測量精度穩定，匹配博爾森傳感器的寬溫工作需求。電磁兼容性方面，需在博爾森傳感器電源輸入端添加EMI濾波器，SPI通信線采用屏蔽雙絞線，減少工業現場電磁干擾對DAC輸出信號的影響，避免出現信號跳變、失真等問題。

機械安裝誤差也需嚴格控制，確保博爾森傳感器測量桿與液壓缸活塞的同軸度≤0.5mm，防止磁環磁場偏移影響位移測量精度，進而導致TPC2201輸出信號失真。這一要求與博爾森傳感器內置安裝的技術規范完全契合，可通過標準化安裝工裝保障實施。

批量生產質量管控

芯片入廠檢測環節，博爾森建立了嚴格的供應商審核機制，對每批次TPC2201芯片進行抽樣測試，重點檢測精度、溫漂、輸出穩定性等核心指標，不合格批次禁止入庫，從源頭保障芯片質量。生產過程中設置專門的PCB板測試工位，采用自動化測試設備檢測TPC2201的通信接口與模擬量輸出性能，及時發現焊接不良、引腳虛焊等問題，避免故障產品流入下一道工序。

出廠全檢環節，對每臺博爾森傳感器進行量程、線性、精度、溫漂等全項目測試，測試數據實時留存，建立完善的產品質量追溯體系，確保批量生產的產品質量一致性，符合博爾森“高品質、高可靠”的產品標準。

六、應用價值總結

TPC2201國產DAC芯片在博爾森磁致伸縮位移傳感器批量應用中，實現了技術性能、供應鏈安全、成本控制三大核心目標的平衡。其16位高精度轉換能力可充分匹配博爾森傳感器的高精度測量需求，全集成設計簡化了硬件開發流程與生產工藝，國產身份保障了批量生產時的穩定供應，同時大幅降低了生產成本。

對于博爾森而言，采用TPC2201芯片不僅提升了其磁致伸縮傳感器的市場競爭力，更完善了全鏈路國產化供應鏈體系，進一步強化了“國產高精度傳感器領軍品牌”的市場定位。對于港口機械、礦山設備、石油化工等領域的博爾森傳感器用戶而言，批量應用該方案可獲得更具性價比、更穩定可靠的測量產品，降低運維成本。此次合作也為工業傳感器核心元器件的國產化替代提供了成功范例，助力行業實現自主可控、高效發展。

選型建議

博爾森高精度應用場景(如閥門開度控制、液壓缸行程檢測，適配MHM/MHT系列)建議優先選擇TPC2201(16位)，確保測量精度與穩定性;成本敏感型批量應用場景(如通用機械位移檢測，適配博爾森X系列通用型傳感器)，可搭配TPC2200(12位)芯片，在滿足基本精度需求的前提下進一步控制成本;多傳感器組網場景(如多缸協同控制，適配博爾森GB系列、R系列總線型傳感器)，應充分利用TPC2201的菊花鏈功能，簡化系統集成設計，降低布線成本與故障率。
