1 案例說明

1. 設置網關采集基恩士PLC數據
2. 把采集的數據轉成SNMP協議轉發給其他系統。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

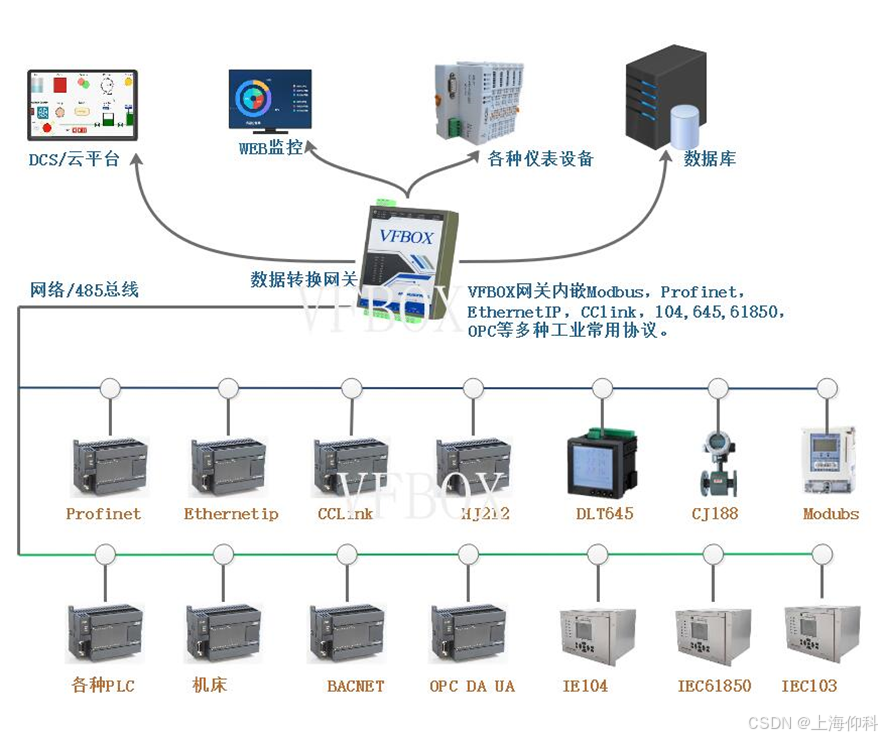

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. 仰科網關。支持采集基恩士PLC數據，SNMP協議轉發。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 網關采集基恩士PLC數據

1. 網關可采集KV系列的基恩PLC的數據，需要在PLC里開通MC協議。

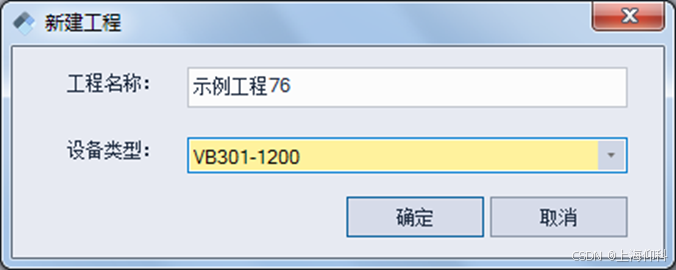

2. 安裝VFBOX Studio軟件。打開軟件后，點擊新建工程，設備類型選擇實際網關的型號?？蛇x的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

3. 點擊“新建設備”，驅動類型根據實際的基恩士PLC選擇。

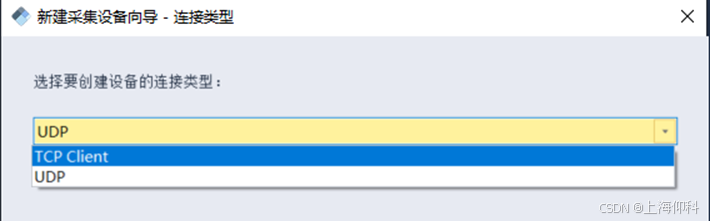

4. 選擇PLC里設置的連接類型。

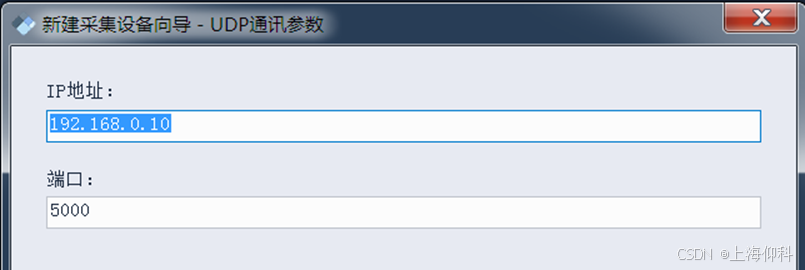

5. 填寫PLC的IP和端口號。

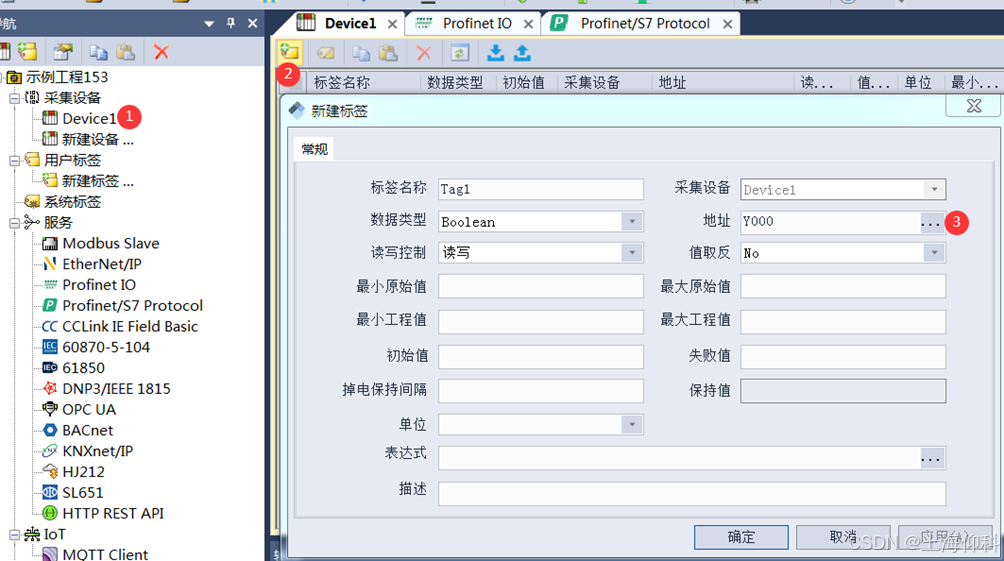

6. 添加要采集的數據點位。

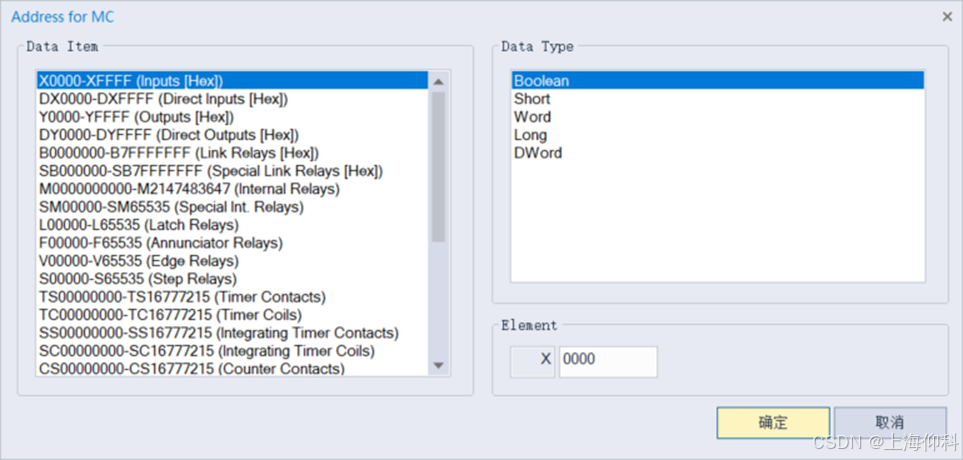

7. 數據區選擇如下。

8. 配置完成后點擊菜單“下載”，把工程下載到網關里。
9. 點擊菜單“查看數據”，查看網關采集到的數據。


5 使用SNMP轉發

1. 點擊SNMP，啟用設置Yes。
2.

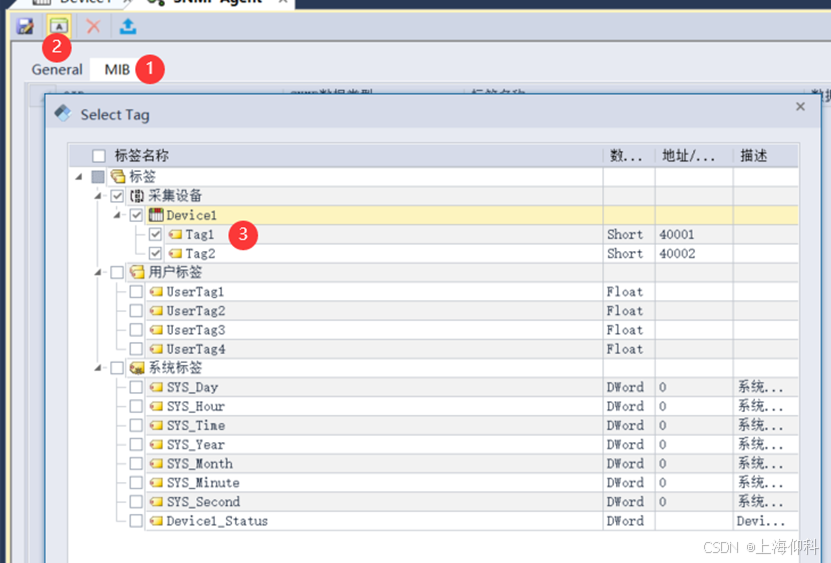

3. 點擊MIB，按如下順序增加標簽，點擊OK
4.
6. 配置完成后，點擊下載，把工程下載到網關中。

6 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
