一、項目背景

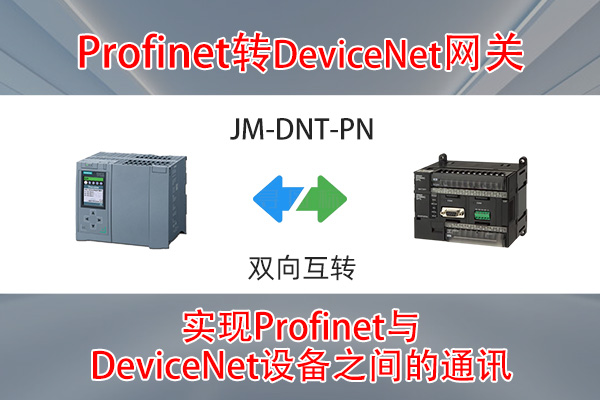

在現代工業生產中，自動化生產線的設備來自不同品牌，使用不同的通信協議，這給系統的集成和管理帶來了巨大挑戰。某汽車零部件制造工廠的生產線就面臨這樣的問題，其生產線上有基恩士PLC（型號KV-7000）作為主站設備，采用DeviceNet協議，還有ADLINK凌華工控機（型號IPC-610H）作為主站設備，采用ProfiNet協議。這兩種設備分別控制著不同的生產環節，但需要協同工作以實現高效的生產管理。為解決這一問題，工廠引入了捷米特的JM-DNT-PN網關，以實現DeviceNet轉ProfiNet協議轉換。

二、設備配置與連接

（一）網關配置

捷米特JM-DNT-PN網關作為核心設備，其Profinet側配置為IP地址192.168.1.100，設備名稱“JM-DNT-PN”，并分配輸入/輸出各128字節。在DeviceNet一側，設置波特率為500kbps，站地址為0。網關通過其兩個RJ45以太網接口連接到Profinet網絡，并通過CAN總線連接到DeviceNet網絡。

（二）PLC配置

基恩士PLC作為DeviceNet主站，通過其自帶的配置軟件進行設置，確保與網關的DeviceNet接口通信正常。PLC的程序中定義了與網關交互的數據地址，以便在生產過程中實時讀取和發送數據。

（三）工控機配置

ADLINK凌華工控機作為Profinet主站，運行ProfiNet配置軟件，導入網關的GSDML文件，完成對網關的識別和配置。工控機的SCADA系統通過網關與DeviceNet設備進行數據交互，實現對生產線的監控和管理。

三、實施過程

（一）硬件連接

1.網關安裝：將網關安裝在35mm導軌上，確保其牢固穩定。

2.連接Profinet網絡：使用標準的Profinet電纜將網關的P1和P2接口連接到工控機的Profinet接口。

3.連接DeviceNet網絡：將網關的CAN總線接口連接到PLC的DeviceNet接口，確保連接正確。

（二）軟件配置

1.網關配置：通過PC連接到網關的以太網接口，使用網關配置軟件進行參數設置，包括Profinet和DeviceNet的通信參數。

2.PLC配置：在基恩士PLC的配置軟件中，設置與網關的通信參數，確保數據能夠正確傳輸。

3.工控機配置：在工控機的Profinet配置軟件中，導入網關的GSDML文件，完成對網關的識別和配置。

（三）數據映射與調試

1.數據映射：在網關配置軟件中，建立Profinet和DeviceNet之間的數據映射關系，確保數據能夠正確轉換和傳輸。

2.調試：通過網關的狀態燈（RUN/ERR）診斷通信故障，確保設備之間的通信正常。

四、應用效果

（一）設備互聯

通過捷米特JM-DNT-PN網關，基恩士PLC和ADLINK凌華工控機實現了無縫連接，解決了不同協議設備之間的通信問題。生產線上的設備能夠?qū)崟r交互數據，提高了生產的協同性和效率。

（二）實時監控與管理

工控機通過網關實時監控PLC控制的設備狀態，實現了對生產過程的精細化管理。管理人員可以通過SCADA系統查看設備的運行數據，及時發現并解決問題。

（三）系統擴展性

網關的加入為生產線的未來擴展提供了便利。新的設備可以通過網關輕松接入現有系統，無需對現有設備進行大規模改造。

五、總結

捷米特JM-DNT-PN網關模塊在該汽車零部件制造工廠的應用中，成功實現了DeviceNet轉ProfiNet協議轉換，解決了不同協議設備之間的通信難題，提高了生產線的自動化水平和管理效率。這一案例充分展示了協議轉換網關在工業自動化中的重要性，為類似場景提供了寶貴的參考。

具體內容及配置過程可聯系羽工。
