機器視覺系統是一種模擬人類視覺功能，通過光學裝置和非接觸式傳感器獲取圖像數據，并進行分析和處理，以實現對目標物體的識別、測量、檢測和定位等功能的智能化系統。其目的是讓機器能夠理解和解釋視覺信息，從而做出決策或執行任務。簡單來說，機器視覺是用機器代替人眼來做測量和判斷。

在整個機器視覺系統處理過程中，圖像處理貫穿始終。

1.1、工業相機工作原理

圖像采集：通過鏡頭收集被拍攝物體反射或透射的光線，將其聚焦在圖像傳感器上。

光電轉換：圖像傳感器（常見的有 CCD 和 CMOS）將光信號轉換為電信號。以 CMOS 傳感器為例，每個像素點都有一個感光二極管，光線照射時產生與光強成正比的電荷，進而被轉換為電壓信號。

信號處理：轉換后的電信號經過放大器進行放大，并通過模數轉換器（ADC）將模擬信號轉換為數字信號，這些數字信號經過處理后形成數字圖像數據，傳輸給計算機等設備進行后續分析。

1.2、工業相機的主要特點

• 高可靠性：工業相機設計用于長時間連續工作，能夠在高溫、高濕、震動等惡劣環境下穩定運行。
• 高性能：提供高分辨率、高幀率、高動態范圍和高靈敏度，滿足精密檢測和高速捕捉的需求。
• 模塊化設計：工業相機通常采用模塊化設計，便于集成到各種工業設備和系統中。
• 豐富的接口：支持多種接口類型（如GigE、USB3.0、Camera Link、CoaXPress等），滿足不同帶寬和距離的需求。
• 靈活的配置：支持多種觸發模式、曝光控制和圖像處理功能，適應不同的應用場景。

1.3、工業相機的分類

• 按圖像傳感器類型：分為 CCD工業相機和 CMOS工業相機。
• 按輸出色彩：分為彩色工業相機和黑白（單色）工業相機。
• 按掃描方式：面陣工業相機和線陣工業相機。
• 按輸出信號方式分：模擬工業相機、數字工業相機。
• 按響應頻率范圍分：可見光（普通）相機、紅外相機、紫外相機等。
• 按照光譜波段數量來分，可分為高光譜相機和多光譜相機。
• 按照成像維度分：2D工業相機和3D工業相機
• 特殊工業相機：偏振工業相機。

1.3.1CCD 相機和 CMOS 相機

工業相機主要基于CCD（電荷耦合器件）或CMOS（互補金屬氧化物半導體）芯片。CCD是目前機器視覺中最常用的圖像傳感器，它集光電轉換、電荷存貯、電荷轉移和信號讀取于一體，是典型的固體成像器件。CMOS圖像傳感器則將光敏元陣列、圖像信號放大器、信號讀取電路、模數轉換電路、圖像信號處理器及控制器集成在一塊芯片上。兩者在性能和應用方面各有優勢：

CCD 相機成像質量高，噪聲低，在低光照環境下表現出色，但成本較高、功耗大，用于要求高圖像質量和低噪音的應用；CMOS 相機成本低、功耗低、數據讀取速度快，不過圖像質量相對略遜一籌，適用于高速和低功耗應用。

1.3.2黑白和彩色相機

黑白工業相機直接將光強信號轉換成圖像灰度值，生成的是單色灰度圖像。彩色工業相機能獲取景物中紅、綠、藍三個分量的光信號，輸出彩色圖像。彩色相機能夠提供比黑白相機更多的色彩信息。

彩色相機能獲取物體豐富的色彩信息，適用于對顏色有要求的檢測，如食品外觀檢測、印刷品色彩檢測等；黑白相機則對光線更敏感，在檢測物體的灰度差異、紋理細節方面表現較好，常用于對精度要求高的尺寸測量、缺陷檢測等場景。

1.3.3面陣和線陣相機

面陣相機是每次采集若干行的圖像并以幀方式輸出。其應用面較廣，如面積、形狀、尺寸、位置，甚至溫度等的測量。面陣相機的優點是可以獲取二維圖像信息，測量圖像直觀。缺點是像元總數多，而每行的像元數一般較線陣少，幀速度受到限制。

線陣工業相機，顧名思義是成像傳感器呈“線”狀的。雖然也是二維圖像，但極寬，幾千個像素的寬度，而高度卻只有幾個像素的而已。線陣工業相機具有高掃描頻率和高分辨率。其典型應用領域是檢測連續的材料，例如金屬、塑料、紙和纖維等。被檢測的物體通常勻速運動, 利用一臺或多臺工業相機對其逐行連續掃描，以達到對其整個表面均勻檢測。可以對圖像逐行進行處理，或者對由多行組成的面陣圖像進行處理。另外線陣工業相機非常適合測量場合，這要?dú)w功于傳感器的高分辨率。一般在兩種情況下使用這種相機：

1. 被測視野為細長的帶狀，多用于滾筒上檢測的問題。

2. 需要極大的視野或極高的精度。

面陣相機一次獲取一幀完整圖像，適用于靜態物體或運動速度較慢的物體檢測；線陣相機每次獲取一行圖像，通過物體與相機的相對運動來構建完整圖像，常用于高速運動物體的檢測和高精度的一維測量，如印刷品的在線檢測、金屬板材的表面檢測等。

1.4主要參數計算

（1）分辨率（Resolution）

定義：相機每次采集圖像的像素點數，由相機所采用的感光芯片分辨率決定，是芯片靶面排列的像元數量（即像素?cái)?shù)）。

影響：在采集圖像時，相機的分辨率對圖像質量有很大的影響。在對同樣大的視場（景物范圍）成像時，分辨率越高，對細節的展示越明顯。

表示方法：通常面陣相機的分辨率用水平和垂直分辨率兩個數字表示，如1920（H）x1080（V），前面的數字表示每行的像元數量，即共有1920個像元；后面的數字表示像元的行數，即1080行。線陣相機的分辨率通常表示多少K，如1K（1024）、2K（2048）、4K（4096）等。

總像素?cái)?shù) = 水平像素?cái)?shù)×垂直像素?cái)?shù)

例如：1920×1080 = 2,073,600 像素（約200萬像素）

（2）像素深度（Pixel Depth）

定義：即每像素?cái)?shù)據的位數，一般用多少比特位表示。

影響：像素深度決定了圖像灰階的豐富程度。比特位數越多，表達圖像細節的能力越強，灰階值更加豐富、分得更細。但數據量也越大，可能影響系統的圖像處理速度。

常見值：一般常用的是8Bit，對于數字相機還會有10Bit、12Bit、14Bit等。

（3）最大幀率/行頻（Frame Rate/Line Rate）

定義：相機采集傳輸圖像的速率。

表示方法：通常幀率是相對于面陣工業相機來說的，單位是fps（Frame Per Second），如181fps，即相機每秒內最多可采集181幀圖像。行頻是相對于線陣工業相機來說的，單位是kHz，如80kHz，即相機每秒內最多可采集80000行圖像數據。

影響：幀率/行頻越高，相機在單位時間內采集的圖像數量越多，適用于需要快速捕捉動態圖像的場景。

計算方法：幀率=3×目標速度/橫向視野；行頻=運動速度/實際精度=運動速度×分辨率/視野。

根據應用場景中物體運動速度來確定所需幀率。假設物體運動速度為V（單位：mm/s），相機曝光時間為T（單位：s），在曝光時間內物體移動的距離不能超過一個像素尺寸P（單位：mm），則幀率F可由下式計算：F=1/T，其中T≤P/V。

（4） 曝光方式和快門速度（Exposure and Shutter Speed）

曝光方式：對于線陣相機，通常是逐行曝光的方式；面陣相機則有幀曝光、場曝光和滾動行曝光等幾種常見方式。

快門速度：一般可到10微秒，高速相機還可以更快?？扉T速度越快，相機捕捉圖像的能力越強，適用于光線變化快或運動物體拍攝的場景。

（5）像元尺寸（Pixel Size）

定義：像元是組成數字化影像的最小單元，像元尺寸大小和像元數（分辨率）共同決定了相機靶面的大小。

常見值：工業相機像元尺寸一般為3μm~14μm。

影響：像元尺寸越大，能夠接收到的光子數量越多，在同樣的光照條件和曝光時間內產生的電荷數量越多，圖像質量可能越高。但像元尺寸越小，制造難度越大。

計算：與分辨率和相機傳感器尺寸相關。例如已知傳感器的尺寸為Sa×Sb（水平尺寸×垂直尺寸，單位為mm），相機分辨率為Na×Nb，則像素尺寸P（假設像素為正方形）為：P=Sa×1000/Na=Sb×1000/Nb。

（6）光譜響應特性（Spectral Range）

定義：指該像元傳感器對不同光波的敏感特性。

常見范圍：一般響應范圍是350nm~1000nm。一些相機在靶面前加了一個濾鏡，濾除紅外光線。如果系統需要對紅外感光，可去掉該濾鏡。

（7）接口類型（Interface Type）

常見類型：有Camera Link接口、以太網接口、1394接口、USB接口輸出等。目前最新的接口有CoaXPress接口。

影響：接口類型決定了相機與圖像處理系統或其他設備之間的數據傳輸方式。選擇合適的接口類型可以確保數據傳輸?shù)姆€(wěn)定性和速度。

（8）傳感器尺寸

定義：相機傳感器的物理尺寸，通常以英寸（如1/2.3"）或毫米（如12.8mm×9.6mm）表示。

計算方法：

傳感器尺寸通常由制造商提供，但可以通過像素尺寸和分辨率推算：

傳感器寬度 = 水平像素?cái)?shù)×像素尺寸

傳感器高度 = 垂直像素?cái)?shù)×像素尺寸

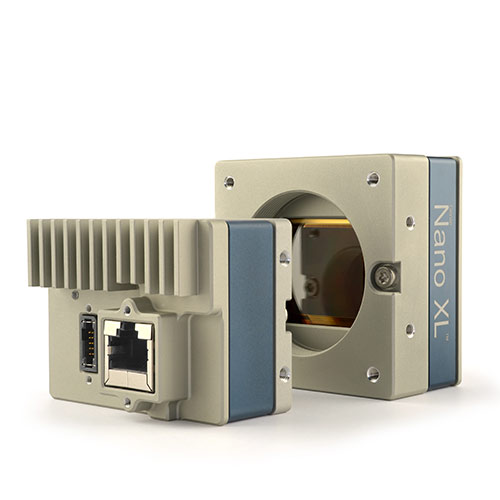

以Dalsa相機為例，查看G5-GM30-M2450其相關參數。
