PTC熱敏電陽是利用半導體材料的電阻率隨著溫度變化的性質制成的溫度儀表。熱敏電是一種以鈦酸鋇為主要成分的高技術半導體功能陶瓷材料，當溫度在居里溫度(NAT)附近時，其阻值發生階躍變化，典型的PT熱敏電阻的電阻-溫度特性曲線如圖所示：

其中，NAT表示PTC熱敏電阻的響應溫度，由其本身的物理特性決定。在溫度達到居里溫度之前，熱敏電阻的電阻值受溫度的影響很小。當達到居里溫度時，其阻值發生階躍性增長，超過熱敏電阻配套的繼電器的溫度閾值，繼電器的觸點發生跳變，從而轉換成接點信號送到控制系統或電氣控制回路。
溫度閾值是指保護繼電器在接收到PTC熱敏電阻的信號后跳變的阻值。熱敏電阻溫度閾值不是一個定值，而是一個區間。

熱敏電阻種類
熱敏電阻按其溫度特性可分為負溫度系數熱敏電阻(Negative Temperature Coefficient，NTC)、正溫度系數熱敏電阻(Positive Temperature Coefficient，PTC)和臨界型熱敏電阻(Critical Temperature Resistor，CTR)三類。

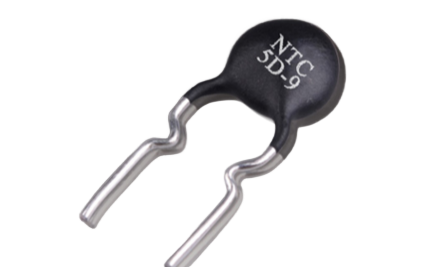

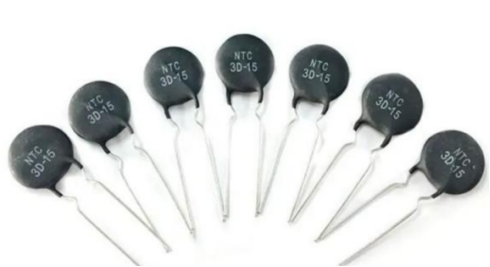

1、NTC型熱敏電阻的溫度系數是負的，電阻值隨著溫度的升高而減小，從超低溫到超高溫都有相應的產品選擇。
2、CTR型熱敏電阻的溫度系數也是負的，其特點是在某個溫度范圍內阻值急劇下降。CTR型熱敏電阻的測溫范圍為0-150℃。
3、PTC型熱敏電阻的溫度系數是正的，電阻值隨著溫度的升高而增加，PTC型熱敏電阻的測溫范圍為-50～150℃，廣泛應用于電氣產品中，起到過流保護、電機自啟、恒溫加熱等作用。

熱敏電阻主要參數
1、標稱阻值。標稱阻值指環境溫度為25℃時熱敏電阻器的實際電阻值。
2、實際阻值。實際阻值指在一定的溫度條件下所測得的熱敏電阻器的電阻值。
3、材料常數。材料常數是一個描述熱敏電阻材料物理特性的參數，也是熱靈敏度指標，值越大，表示熱敏電阻器的靈敏度越高。應注意的是，在實際工作時，此值并非一個常數，而是隨溫度的升高略有增加。
4、電阻溫度系數。電阻溫度系數是指溫度變化1℃時的阻值變化率，單位為％/℃。
5、時間常數。熱敏電阻器是有熱慣性的，時間常數就是一個描述熱敏電阻器熱慣性的參數。它的定義為：在無功耗的狀態下，當環境溫度由一個特定溫度向另一個特定溫度突然改變時，熱敏電阻體的溫度變化了兩個特定溫度之差的63.2％所需的時間。時間常數越小，表明熱敏電阻器的熱慣性越小。

6、額定功率。在規定的技術條件下，熱敏電阻器長期連續負載所允許的耗散功率。在實際使用時不得超過額定功率。若熱敏電阻器工作的環境溫度超過25℃，則必須相應降低其負載。
7、額定工作電流。熱敏電阻器在工作狀態下規定的名義電流值。
8、測量功率。在規定的環境溫度下，熱敏電阻器受測試電流加熱而引起的阻值變化不超過0.1％時所消耗的電功率。
9、最大電壓。對于NTC熱敏電阻器，是指在規定的環境溫度下，不使熱敏電阻器引起熱失控所允許連續施加的最大直流電壓；對于PTC熱敏電阻器，是指在規定的環境溫度和靜止空氣中，允許連續施加到熱敏電阻器上并保證熱敏電阻器正常工作在PTC特性部分的最大直流電壓。
10、最高工作溫度。在規定的技術條件下，熱敏電阻器長期連續工作所允許的最高溫度。
11、開關溫度。熱敏電阻器的電阻值開始發生躍增時的溫度。
12、耗散系數。溫度增加1℃時，熱敏電阻器所耗散的功率，單位為mW/℃。
熱敏電阻應用場合
熱敏電阻適用于測量反應速度快的場合。

熱敏電阻優點和局限性
1、優點。PTC熱敏電阻對特定溫度的敏感性和響應速度遠優于鉑熱電阻；PTC熱敏電阻抗干擾能力強，線路中附加電阻的干擾可以忽略不計；從原理上看，PTC熱敏電阻為故障安全的，當傳感器或線路斷路時，立刻使繼電器失電，從而使系統處于安全的狀態。
2、局限性。阻值與溫度的關系為非線性；元件的一致性差，互換性差；除特殊高溫?zé)崦綦娮柰?，絕大多數熱敏電阻僅適合0～150℃范圍的溫度測量，使用時必須注意；PTC熱敏電阻通用性差，需配套特定的繼電器才能接入DCS控制系統或電氣回路中。
