USB口OVP過壓保護芯片
型號：PW2609A

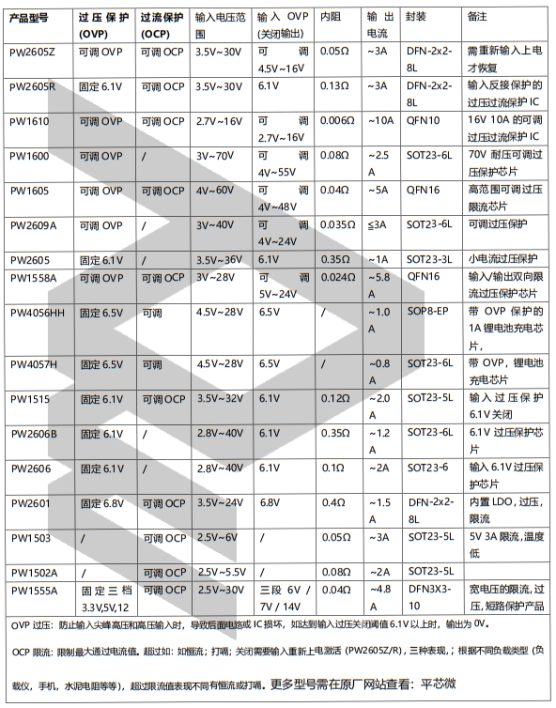

PW2609A是一顆常用于USB口端，做輸入的過壓保護芯片，輸入耐壓40V，OVP過壓保護可默認6.1V或者可調OVP設置選擇，地內阻，可達通過3A電流，

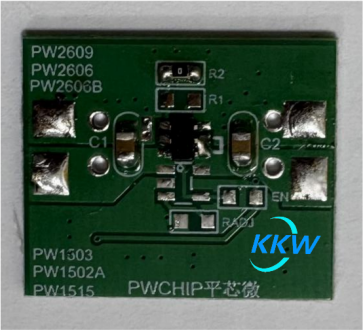

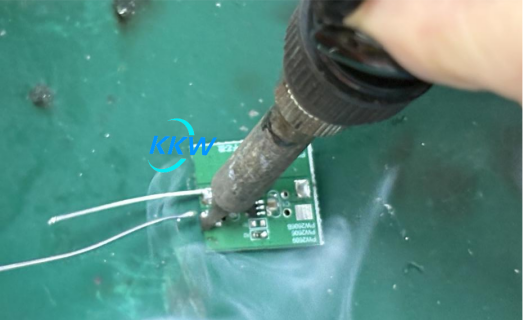

板子圖片
一、核心保護功能測試
測試項目測試目的簡要測試條件/方法
- 過壓保護（OVP）觸發閾值，核心測試 ：驗證OVP是否在標稱值（如6.1V）準確觸發。使用可調電源，從5V緩慢升高VIN電壓，監測VOUT突然關斷（降至近0V）時的VIN值。

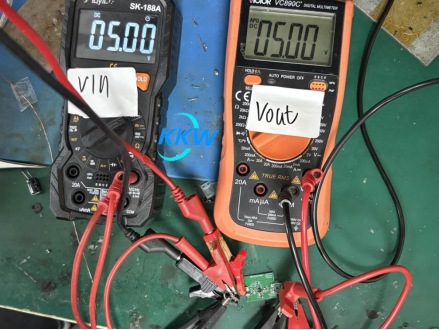

輸入5V，輸出5V正常

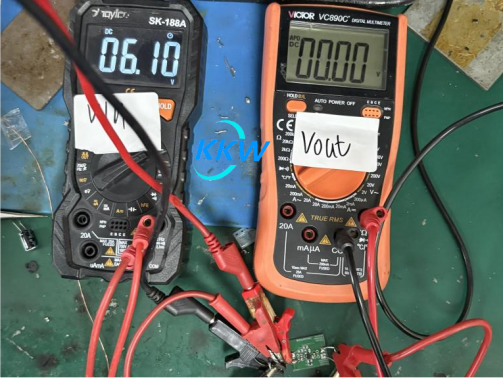

輸入提高到6.1V時，達到OVP過壓保護6.1V，輸出為0，正常
- 不同過壓輸入測試， 驗證芯片在持續過壓、高壓脈沖等異常情況下的可靠性。 持續過壓 ：輸入一個高于OVP的電壓（如24V），持續一段時間，檢查芯片是否鎖死或損壞。
輸入24V時，達到OVP過壓保護6.1V，輸出為0，正常
- 自動恢復功能， 驗證觸發保護，觸發OVP后，將輸入電壓恢復正常范圍（如調回5V），觀察VOUT是否自動恢復輸出。

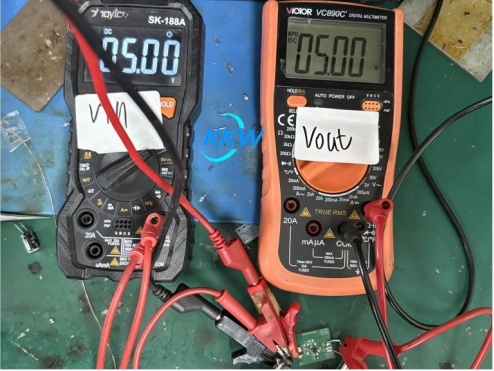

從輸入24V，拉回5V輸入，輸出5V正常，
- 負載溫度****保護， 驗證輸出2A時芯片的溫度

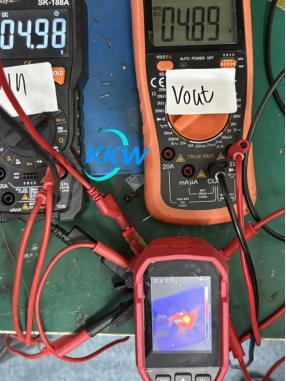

輸入4.98V，輸出4.89V負載2A，溫度33.6度，正常。
