01產品概述

DIO5010是一款專為USB接口設計的DP/DN信號過壓保護(OVP)開關芯片，可在意外高壓輸入時迅速切斷USB2.0通路，防止VBUS與DP/DN短路等造成的手機主板損壞。它具備快速響應、高帶寬和高可靠性的特點，是提升手機、平板等支持USB2.0接口設備安全性的核心器件之一。

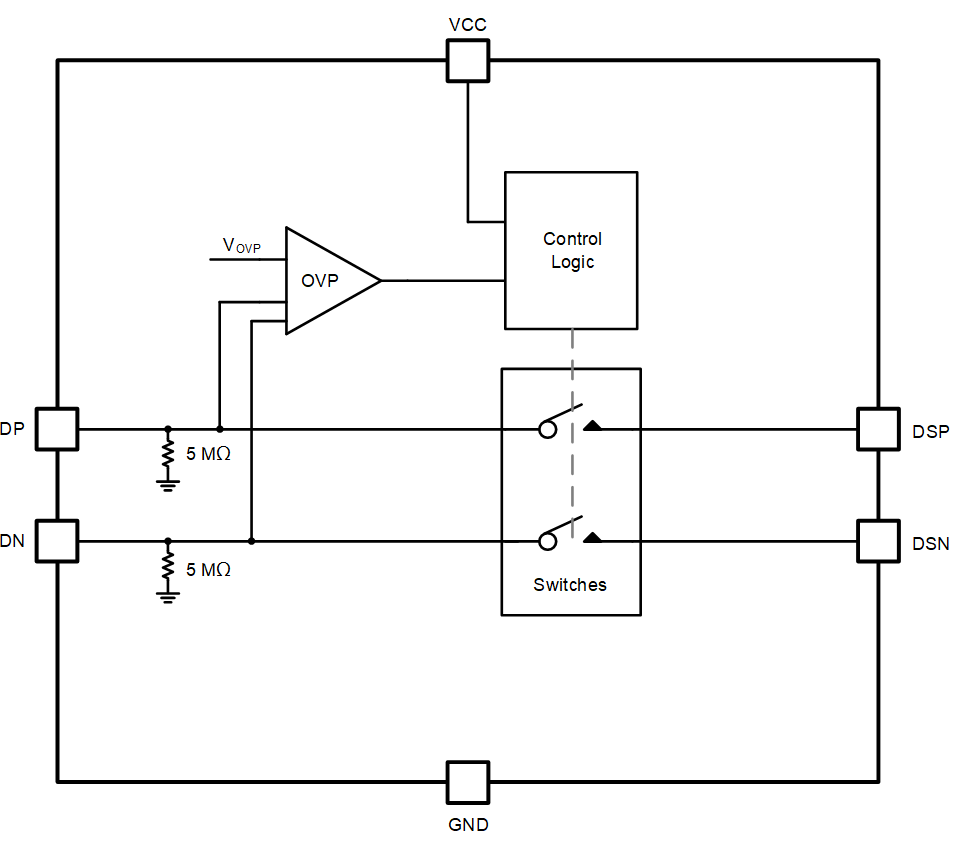

圖1：DIO5010內部架構圖

01DIO5010關鍵參數

DIO5010關鍵參數：

工作電壓：2.1-5.5V

DP/DN引腳直流耐壓高達36V

-3dB帶寬：1.3GHz

工作電流：24uA

靜電：IEC61000 4-2標準

在電源供電能支持8KV接觸放電

在電源不供電能支持6KV接觸放電

浪涌：IEC 61000-4-5 8/20 us

正浪涌：>40V

負浪涌：<-20V

02產品優勢

1超高帶寬

DIO5010的-3dB帶寬高達1.3GHz。這一特性確保了USB2.0高速數據傳輸信號的完整性，有效避免傳統保護器件因帶寬不足導致的通信延遲或速率下降問題。

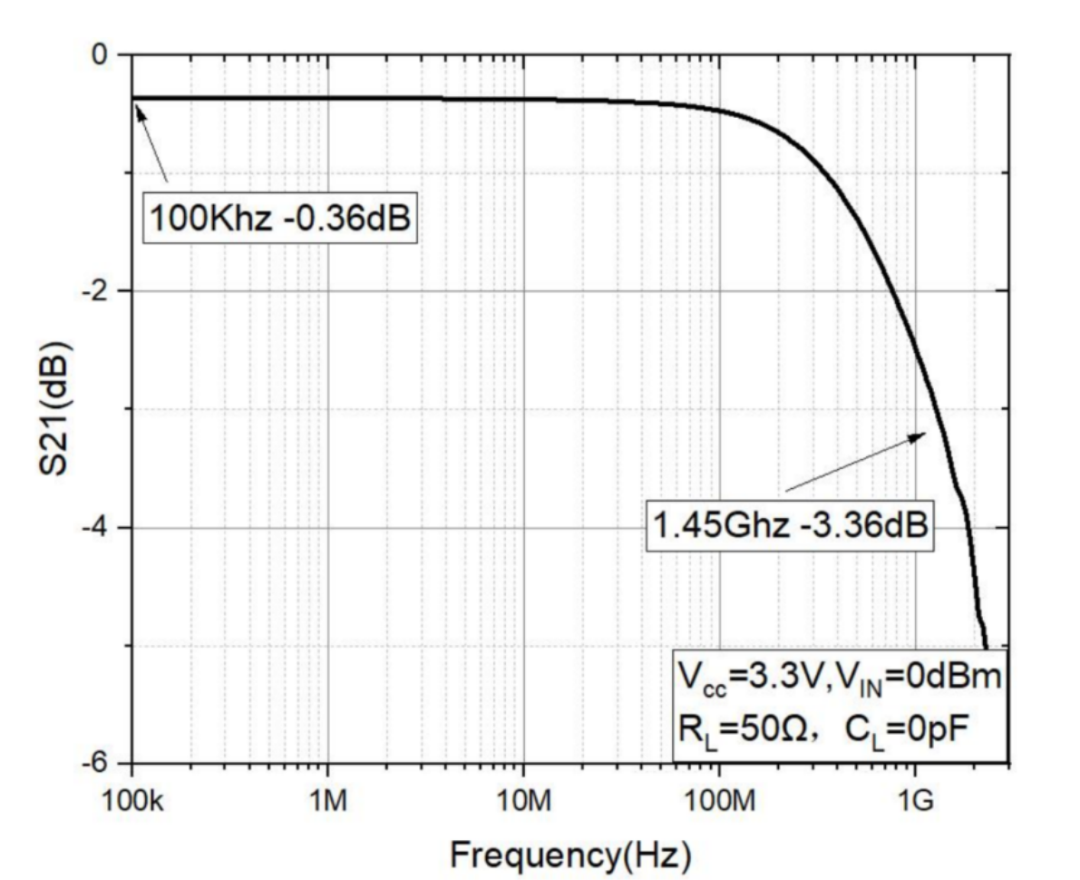

圖2：DIO5010帶寬圖

236V高耐壓和OVP保護功能

DIO5010支持DP/DN引腳支持36V直流耐壓，并內置過壓保護功能，當檢測到異常高壓時可于納秒級時間內切斷信號通路，有效隔離高壓對后級SOC的損壞。

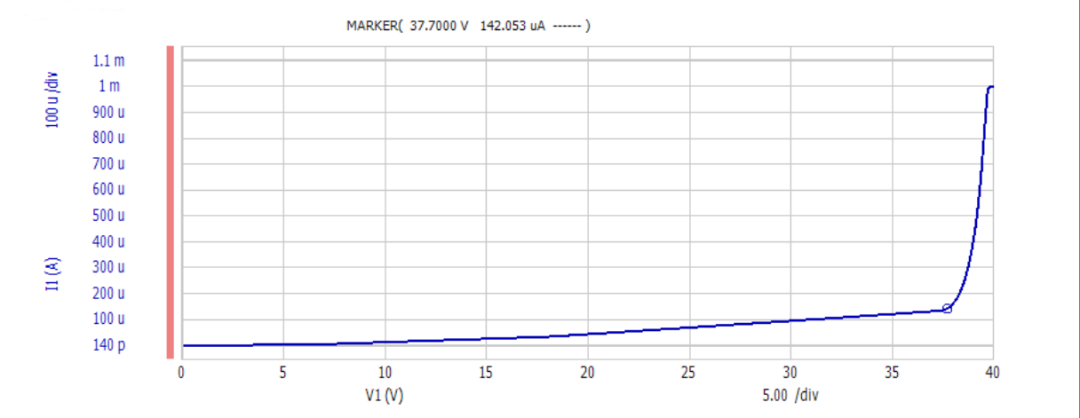

圖3：DIO5010 DP/DN耐壓曲線圖

3ESD和EOS保護功能

DIO5010正浪涌可以支持40V以上，負浪涌可以支持-20V以下;DIO5010在VCC供電時可以支持8KV接觸放電。DIO5010良好的浪涌和靜電保護性能，可以有效防止USB接口在插拔過程中，因人體靜電或電源異常引入的瞬態高壓沖擊，從而顯著提升設備在復雜使用環境下的可靠性。其集成化的防護方案減少了外圍TVS保護元件的需求。

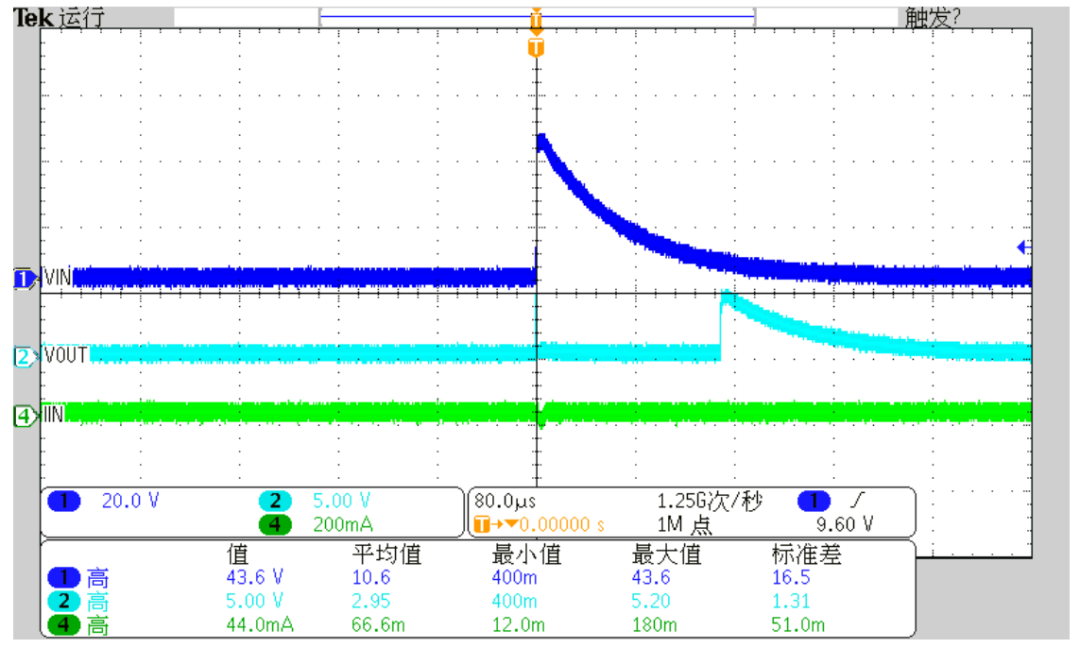

圖4：DIO5010正浪涌測試圖

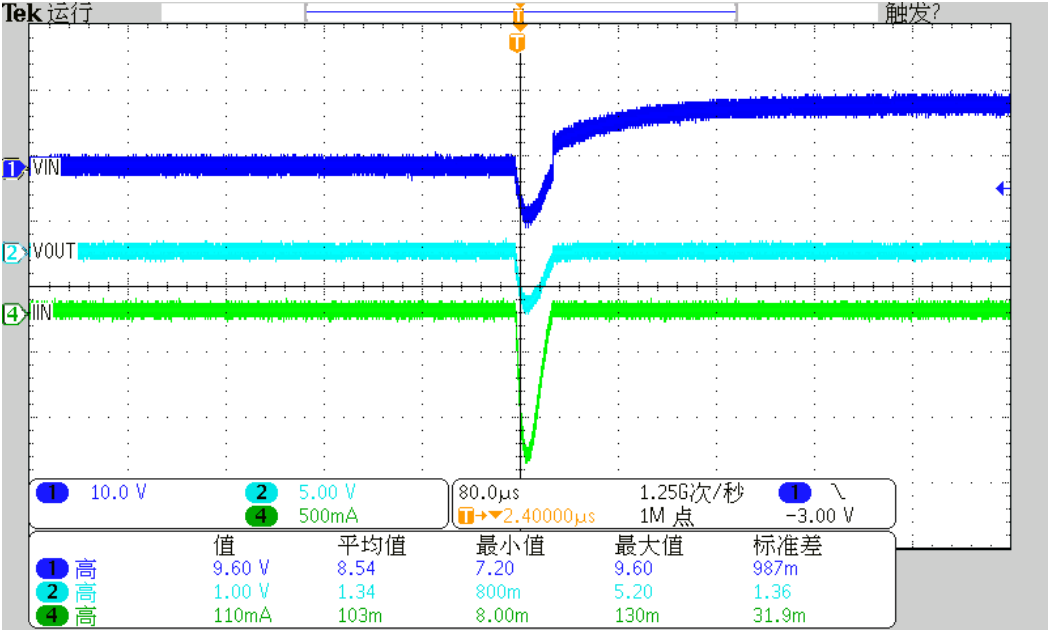

圖5：DIO5010負浪涌測試圖

4超小封裝

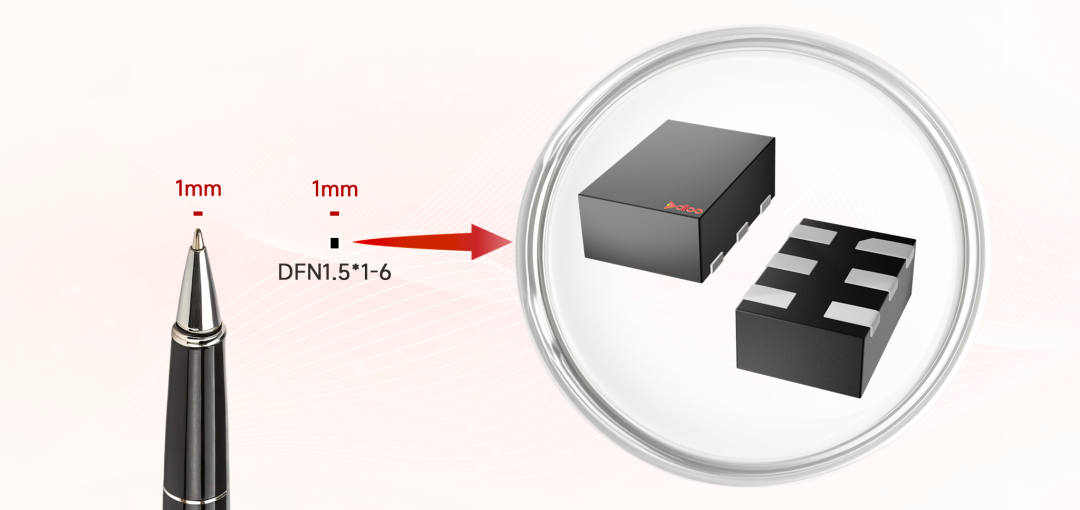

DIO5010采用DFN1.5*1-6的超小封裝，極大節省PCB布局空間，DIO5010QH6實際封裝尺寸的最大高度僅0.6mm，非常適用于輕薄手機、平板等應用場景。

該產品現已支持送樣及量產，有興趣了解該產品更多參數細節，請聯系：dioo-marketing@dioo.com。

帝奧微作為國產模擬與接口保護芯片領域的重要廠商，將持續深耕高速接口與接口保護技術。未來，公司將圍繞Type-C等接口應用，陸續推出更多高性能、高可靠性的創新產品，為客戶提供更完整的解決方案!
