存儲芯片高溫?fù)p傷機理、SMT溫度標準及生產防損指南

呂輝 ? 來源:jf_40298777 ? 作者:jf_40298777 ? 2026-01-23 12:06 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在電子制造業中,EMMC、SD NAND、NAND FLASH等存儲芯片是核心元器件,其SMT(表面貼裝技術)制程的溫度控制直接決定產品良率與使用壽命。存儲芯片對高溫的敏感性源于其微觀結構與材料特性,高溫不僅會導致即時損壞,還可能引發隱性故障,影響長期可靠性。本文將從高溫?fù)p傷機理、主流芯片SMT溫度標準、生產防損措施三方面,結合詳實數據與行業規范,為生產制程提供實操指導。

一、存儲芯片怕高溫的核心機理

存儲芯片的高溫?fù)p傷并非單一因素導致,而是材料特性、微觀結構、電荷穩定性等多維度失效的疊加,且損傷多為不可逆,具體可分為三大類:

1.材料熱應力與封裝失效

存儲芯片由硅基核心、金屬互連層、塑封料、鍵合引線(鋁線/銅線)、引腳等多類材料構成,不同材料的熱膨脹系數(CTE)差異顯著(如塑封料CTE約15-20ppm/℃,硅片CTE僅2.6ppm/℃,金屬引線CTE約16-23ppm/℃)。高溫環境下,各組件熱脹冷縮程度不同,產生劇烈內應力,引發系列問題:

分層與裂紋:塑封料與芯片表面、引腳之間的界面因應力剝離,形成分層;嚴重時內應力會撐裂塑封料,甚至導致硅片破損。

鍵合引線斷裂:普通鋁線鍵合在260℃以上高溫下,會加速氧化且韌性下降,易因熱應力拉斷;即便銅線鍵合耐高溫性更優,長期高溫也會導致焊點脫落。

爆米花效應:塑封料會吸附環境潮氣(尤其潮敏等級MSL 2-3級的芯片),SMT高溫下潮氣快速汽化,產生0.5-1MPa的內部壓力,直接撐裂封裝體,此為存儲芯片SMT制程的高頻失效原因。

2.核心存儲單元電荷失控

NAND FLASH、EMMC、SD NAND的核心存儲原理是通過控制存儲單元(浮柵/電荷俘獲層)內的電荷數量記錄數據,高溫會直接破壞電荷穩定性:

電荷熱逃逸:高溫會提升電子動能,使其突破絕緣層(氧化層)的勢壘限制,發生泄漏(即“熱電子注入”反向效應),導致存儲單元電荷流失,出現數據漂移、誤讀,甚至永久丟失。對于TLC/QLC高密度顆粒,存儲單元間距僅數十納米,電荷泄漏風險更突出,高溫下出錯率較常溫提升10-100倍。

絕緣層老化:存儲單元的氧化絕緣層(厚度通常5-10nm)在高溫下會加速老化、變薄,絕緣性能下降,不僅加劇電荷泄漏,還會縮短芯片擦寫壽命——工業級MLC顆粒常溫下擦寫壽命可達1萬次以上,若SMT過程高溫過載,壽命可能驟降至1萬次以下。

3.電路性能衰減與永久損壞

芯片內部的晶體管、邏輯電路在高溫下會出現參數漂移,導致性能衰減:高溫會使晶體管閾值電壓降低、泄漏電流增大,不僅增加功耗,還會導致邏輯電路響應變慢、信號失真;若溫度超過臨界值(通常280℃以上),金屬互連層(銅/鋁布線)會因高溫熔化、熔斷,直接造成芯片永久報廢。此外,高溫會加速芯片內部污染物擴散,引發引腳腐蝕、焊點氧化,埋下后期接觸不良的隱患。

二、主流存儲芯片SMT最高溫度標準

存儲芯片SMT溫度需遵循JEDEC(電子器件工程聯合委員會)J-STD-020標準,同時需匹配芯片廠商Datasheet的專屬要求(不同品牌、制程、封裝的芯片存在差異)。以下為經過量產驗證的通用溫度參數,涵蓋EMMC、NAND FLASH、SD NAND三大品類,精準區分消費級、工業級、車規級產品:

1. NAND FLASH顆粒

NAND FLASH按類型、等級劃分,溫度耐受上限差異較大,核心參數如下:

消費級(TLC/QLC):主流產品(如三星K9系列、美光B47R系列)SMT最高峰值溫度≤260℃,持續時間≤10秒;回流焊爐高溫區(≥200℃)總時長≤30秒,升溫速率≤3℃/秒,降溫速率≤4℃/秒(符合JEDEC J-STD-020D標準)。

工業級(MLC/pSLC):因采用強化封裝與銅線鍵合,耐高溫性略?xún)?yōu),峰值溫度可放寬至260-270℃,但持續時間需控制在8-10秒;高溫區(≥220℃)時長≤20秒,避免長期高溫加速顆粒老化。

車規級(AEC-Q100認證:如三星V-NAND車載系列、東芝TC58系列,峰值溫度上限≤255℃,持續時間≤8秒;高溫區(≥200℃)總時長≤25秒,且需控制峰值溫度波動≤±2℃,防止熱應力累積。

2. EMMC芯片(集成主控+NAND)

EMMC為多芯片封裝(MCP)產品,內部主控與NAND顆粒熱敏感性不同,溫度標準更嚴苛:

消費級(eMMC 5.1/5.2):如三星KLMB系列、閃迪SDIN系列,最高峰值溫度250-260℃,持續時間≤8秒;高溫區(≥200℃)時長≤28秒,且需避免主控區域與NAND區域溫差超過5℃。

工業級/車規級:如華邦W971GG6KB系列、群聯PS5013-E13系列,峰值溫度建議≤250℃,持續時間≤6秒;升溫速率降至≤2.5℃/秒,減少內部組件熱沖擊,同時高溫區(≥220℃)時長≤15秒。

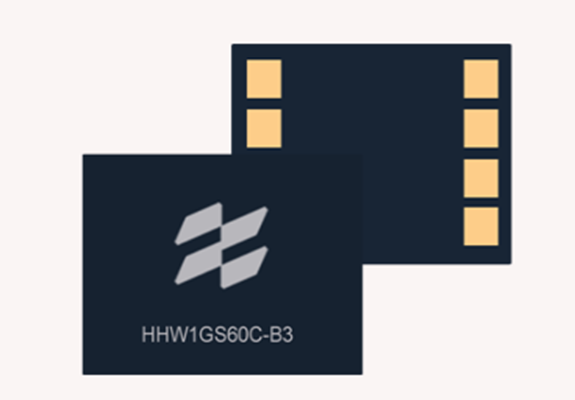

3. SD NAND芯片(SD接口+NAND)

SD NAND封裝尺寸?。ǘ酁門SOP/USON封裝),散熱效率低,溫度控制需兼顧接口與存儲單元:

通用工業級:如金士頓SNS系列、旺宏MX30LF系列,最高峰值溫度≤260℃,持續時間≤10秒;實際生產建議下調5-10℃(即250-255℃),同時控制降溫速率≤3.5℃/秒,避免封裝開裂。

小型化封裝款:封裝尺寸≤8mm×6mm的產品,散熱能力更弱,峰值溫度建議≤250℃,持續時間≤8秒,高溫區(≥200℃)時長≤25秒,且需搭配高導熱焊錫膏提升散熱效率。

以上為通用標準,最終需以芯片廠商提供的Datasheet為準。例如美光工業級NAND FLASH(MT29F系列)明確標注,SMT峰值溫度260℃時最長持續時間僅8秒;而部分國產工業級EMMC因采用陶瓷封裝,峰值溫度可支持270℃/10秒,但需提前進行樣品驗證


三、SMT制程防高溫?fù)p壞的實操措施

結合存儲芯片高溫?fù)p傷機理,需從“預處理、溫度曲線、材料適配、檢測驗證”四大環節構建全流程防護體系,可將芯片高溫?fù)p壞率控制在0.1%以下,具體措施如下:

1.元器件預處理:杜絕潮氣引發的封裝失效

存儲芯片多為潮敏元器件(MSL 2-3級),開封后易吸附潮氣,需嚴格執行預處理流程:

存儲管控:未開封芯片需在濕度≤40%RH、溫度15-30℃的環境下存放;開封后需在12小時內完成SMT,若超時(超過24小時),需進行烘烤處理——溫度125℃±5℃,時間24-48小時(根據芯片濕度指示卡調整),徹底去除塑封料內部潮氣。

烘烤禁忌:車規級芯片禁止高溫長時烘烤,建議采用85℃/12小時低溫烘烤,避免損傷內部密封結構;烘烤后需自然冷卻至室溫(≥2小時),再進入SMT流程,禁止風冷快速降溫。

2.溫度曲線優化:精準控制熱沖擊

采用“三段式升溫+低溫峰值”曲線,適配存儲芯片的熱敏感性,每批次生產前需用爐溫測試儀(如KIC X5)校準爐內溫度,誤差控制在±2℃以?xún)?nèi):

預熱區(80-150℃):時長60-90秒,升溫速率≤2.5℃/秒,緩慢升溫使芯片內外溫度均勻,充分揮發潮氣,避免后續高溫下產生爆米花效應。

恒溫區(150-200℃):時長30-40秒,溫度波動≤±3℃,減少熱應力累積,同時激活焊錫膏活性,為后續焊接做準備。

峰值區(按芯片標準設定):嚴格控制峰值溫度與持續時間,禁止超過廠商上限;例如消費級NAND設為255℃/8秒,工業級EMMC設為245℃/6秒,避免高溫過載。

降溫區(200℃至室溫):降溫速率≤3.5℃/秒,自然降溫至100℃以下后,再進入冷卻區風冷,減少封裝與內部組件的溫差應力。

3.材料與工藝適配:提升耐高溫能力

焊錫膏選型:優先選用中溫焊錫膏(熔點217-221℃),替代高溫焊錫膏(熔點230℃以上),可降低SMT峰值溫度需求;同時選擇高導熱、抗氧化型焊錫膏(如Sn96.5Ag3.0Cu0.5),提升焊接可靠性與散熱效率。

芯片選型優化:SMT量產優先選用銅線鍵合、強化塑封料的工業級芯片,其抗熱應力能力比鋁線鍵合產品高30%以上;對BGA封裝芯片,可在底部添加導熱墊(導熱系數≥3W/(m·K)),降低熱點溫度。

貼裝工藝控制:貼裝時確保芯片與PCB板對齊精準,避免引腳偏移導致焊接不均,進而產生局部高溫?zé)狳c(diǎn);焊接壓力控制在0.1-0.3MPa,防止壓力過大與高溫疊加,損傷芯片內部結構。

4.過程檢測與失效驗證:提前排查隱患

在線檢測:SMT后通過X射線檢測(X-RAY)排查芯片內部分層、裂紋、引線斷裂等隱患;通過熱成像儀檢測芯片表面溫度分布,確保無熱點(表面溫差≤5℃);通過AOI檢測引腳焊點質量,避免虛焊、連錫引發的后期發熱故障。

追溯管理:記錄每批次芯片的SMT溫度曲線、烘烤參數、檢測數據,建立全生命周期追溯體系,若出現批量故障可快速定位問題根源。

存儲芯片對高溫的敏感性源于材料熱應力、電荷失控、電路老化的疊加效應,SMT制程的溫度控制核心是“精準匹配芯片耐受極限、減少熱沖擊、杜絕潮氣隱患”。EMMC、NAND FLASH、SD NAND的SMT最高峰值溫度多集中在250℃左右,但需嚴格控制持續時間與升溫/降溫速率,且必須以廠商Datasheet為最終依據。通過“預處理管控+優化溫度曲線+材料適配+全流程檢測”的實操方案,可有效規避高溫?fù)p傷,保障存儲芯片的良率與長期可靠性,適配工業、車載、安防等高端場景的嚴苛需求。

審核編輯 黃宇
