在功率半導體領域，碳化硅（SiC）技術以其卓越的電氣性能已成為不爭的未來趨勢。然而，市場普及始終面臨一個核心挑戰：如何在不犧牲性能的前提下，將成本降至可與成熟硅基產品正面競爭的水平？森國科最新推出的KWM2000065PM（750V/2Ω）與 KWM1000065PM（750V/1Ω）兩款SiC MOSFET產品，以其革命性的微型化芯片設計，給出了一個強有力的答案——通過極致縮小的Die Size，實現系統級成本與性能的雙重優勢，直指高壓平面MOSFET與SJ MOSFET的替代市場。

01技術深潛：微型化Die引發的性能與成本革命

這兩顆晶圓最引人注目的特點，是其極其緊湊的尺寸。KWM2000065PM的芯片面積（不含劃片道）僅為0.314 mm2（0.560 * 0.560mm），而KWM1000065PM也僅為0.372 mm2（0.560 * 0.665mm）。這一尺寸遠小于同規格的硅基器件，奠定了其顛覆性優勢的基礎。

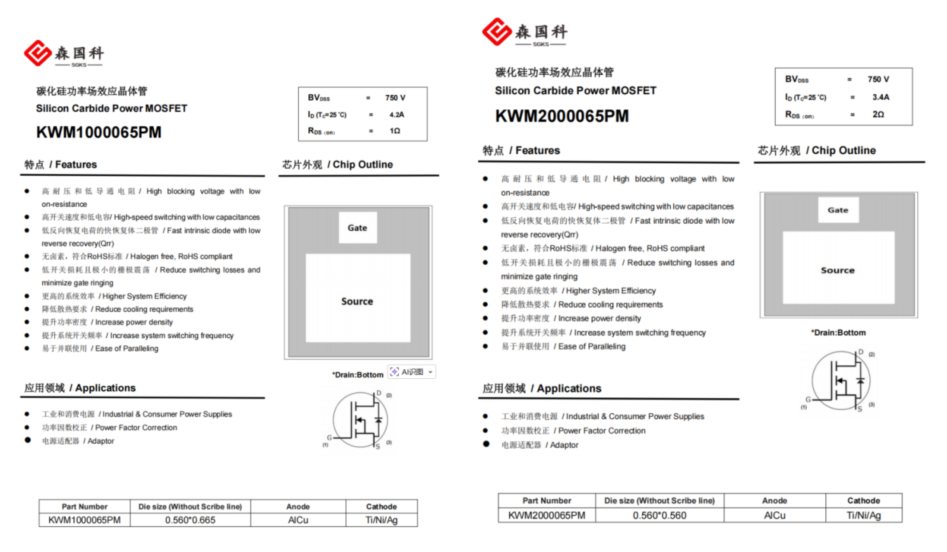

KWM1000065PM KWM2000065PM

熱性能的先天優勢：更穩定，更高效

與傳統硅基MOSFET相比，SiC材料本身?yè)碛懈叱鋈兜臒釋?dǎo)率。這意味著，在同等體積下，SiC芯片內部的熱量能更快速地傳導至外殼。結合森國科這兩款產品的微型化設計，其熱阻（RthJC）具備先天的穩定性優勢。

--熱阻穩定性：硅器件在高溫下導通電阻（RDS(on)）會急劇增大，而SiC的RDS(on)隨溫度變化率遠低于硅。規格書顯示，即使在175°C的高結溫下，KWM1000065PM的導通電阻典型值僅從25°C時的1.0Ω升至1.6Ω，變化幅度遠優于同級硅器件。這帶來了更可預測的功耗和更穩定的高溫運行表現。

--高效散熱：小尺寸Die允許采用成本更低、體積更小的封裝（如DFN5x6, TO-252等）。由于芯片熱點與封裝外殼的熱路徑極短，熱量能更高效地散發，從而允許器件在更高的功率密度下運行，或減少散熱系統的體積與成本。

電氣性能的極致化：支持高頻、高可靠性應用

高開關速度與低損耗：兩款產品均具備極低的電容（Ciss/Coss/Crss），例如KWM2000065PM的Crss典型值低至1.0pF。這直接轉化為更快的開關速度、更低的開關損耗（Eon/Eoff）和更小的柵極振蕩，為高頻開關電源提升效率、縮小無源元件體積奠定了基礎。

--750V耐壓的可靠性裕量：相較于傳統的600V-650V硅基MOSFET，750V的額定電壓提供了更強的抗電壓沖擊和浪涌能力，在PFC電路、反激式拓?fù)涞葢?yīng)用中，系統可靠性得到顯著提升。

--快速體二極管：內置的體二極管具有快速反向恢復特性（Qrr低），在橋式電路或硬開關條件下，能有效降低反向恢復損耗，提升整體效率。

成本結構的顛覆：從“芯片成本”到“系統成本”的勝利

這才是森國科此次產品的核心破局點。微型化Die的直接優勢是：

單顆芯片成本大幅降低：在同等晶圓上，更小的尺寸意味著可切割的芯片數量呈指數級增長，直接攤薄了單片晶圓的制造成本。

--封裝成本顯著下降：小芯片可采用更小、更簡單的封裝，封裝材料（塑封料、引線框）和工藝成本隨之降低。

--系統級成本優化：由于SiC的高頻、高效特性，電源系統中的散熱器、磁性元件（電感、變壓器）和濾波電容都可以做得更小、更輕，從而在整體系統層面實現顯著的體積縮減和成本節約。

02應用藍圖：靈活封裝策略覆蓋廣闊市場

森國科此次提供晶圓形態的產品，賦予了下游客戶極大的設計靈活性，精準瞄準兩大應用方向：

合封（Chip-in-Package）：賦能超緊湊電源

對于追求極致功率密度的應用，如氮化鎵快充充電器、服務器AC/DC電源模塊、通信電源模塊等，這兩顆小尺寸Die可與控制器、驅動IC等合封在一個多芯片模塊（MCPM）內。這種“All-in-One”的方案能最大限度地減少寄生參數，提升頻率和效率，是實現拇指大小百瓦級快充的理想選擇。

獨立封裝：替代傳統硅基MOSFET

對于工業電源、光伏逆變器輔助電源、電機驅動、LED照明驅動等需要獨立器件的應用，這兩顆晶圓可被封裝為成本極具競爭力的分立器件。其目標正是直接替代目前市場中廣泛使用的750V-800V高壓平面MOSFET和超結MOSFET（SJ-MOSFET），讓終端產品在幾乎不增加成本的情況下，輕松獲得效率提升、體積縮小和可靠性增強的優勢。

03市場展望：開啟“硅基成本，碳化硅性能”的新紀元

森國科KWM2000065PM與KWM1000065PM的推出，具有深遠的市場意義。它標志著SiC技術不再僅僅是高端應用的奢侈品，而是可以通過創新的設計與制造工藝，下沉到主流功率市場，成為替代硅基產品的“性價比之選”。

森國科的這兩款微型化750V SiC MOSFET晶圓，是一次精妙的“四兩撥千斤”。它們沒有盲目追求極致的單一性能參數，而是通過芯片尺寸的微型化革命，巧妙地平衡了性能、可靠性與成本，精準擊中了市場普及的痛點。這不僅是兩款優秀的產品，更代表了一種清晰的市場戰略：讓碳化硅的強大性能，以客戶樂于接受的成本，滲透到每一個可能的電力電子角落，加速全球電氣化的高效與節能進程。對于所有尋求產品升級換代的電源工程師而言，這無疑是一個值得密切關注的技術風向標。
