在如今的科技發展浪潮中，電力電子器件的性能對眾多領域的發展至關重要。隨著1500V 光儲系統的廣泛應用，1000V/800V 新能源汽車架構平臺的蓬勃發展，高壓兆充的快速布局，森國科及時推出了 2000V SiC 分立器件及模塊產品。森國科的2000V SiC產品系列正是順應市場需求而生，它能在提高效率、降低損耗等方面發揮重要作用。

眾所周知，1500V高壓光伏系統具備多方面顯著優勢。其通過增加串聯光伏組件塊數、減少并聯電路數量，有效削減接線盒及線纜數量。電壓提升后，線纜損耗進一步降低，系統發電效率得以提高。

同時，設備（逆變器、變壓器）的功率密度提升，體積減小，降低運輸和維護工作量，有利于降低光伏系統成本。此外，順應高壓并網發展趨勢，該系統在未來的能源格局中更具適應性和競爭力。

在光伏發電側，當光伏組串的母線電壓高達1500V的時候，就要求逆變器的輸入側能承受1500V的電壓，從而要求逆變器內部的高壓側功率器件的耐壓要求高達2000V以上，而電壓越高就越能發揮SiC功率器件的優勢，

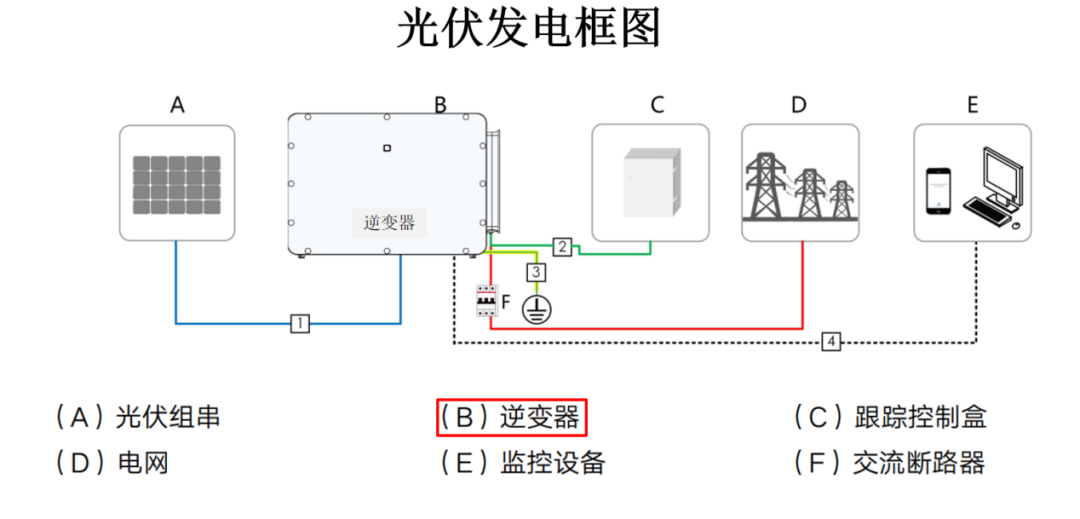

上面的光伏發電框圖直觀展示了光伏發電系統的整體架構與運行流程。逆變器與2000V SiC器件緊密相連。2000V SiC 器件有利于簡化光伏逆變器的拓?fù)浣Y(jié)構、提升功率密度、提升系統效率、降低系統成本。具體來說，它可以支持1500V的MPPT升壓電路，減少系統損耗，提升效率。在組串式逆變器領域，對于8kW - 150kW的大功率逆變器，能將直流 - 交流轉換效率提升至99%以上，顯著降低能量損耗。

在光伏逆變器中，有以上三種升壓變換電路拓?fù)?，分別是1100V System、1500V FC - Boost System和1500V 2-level System。這些電路拓?fù)溆酗@著優勢。使用SiC器件比傳統Si器件頻率更高、效率更高，能讓電路運行更高效。

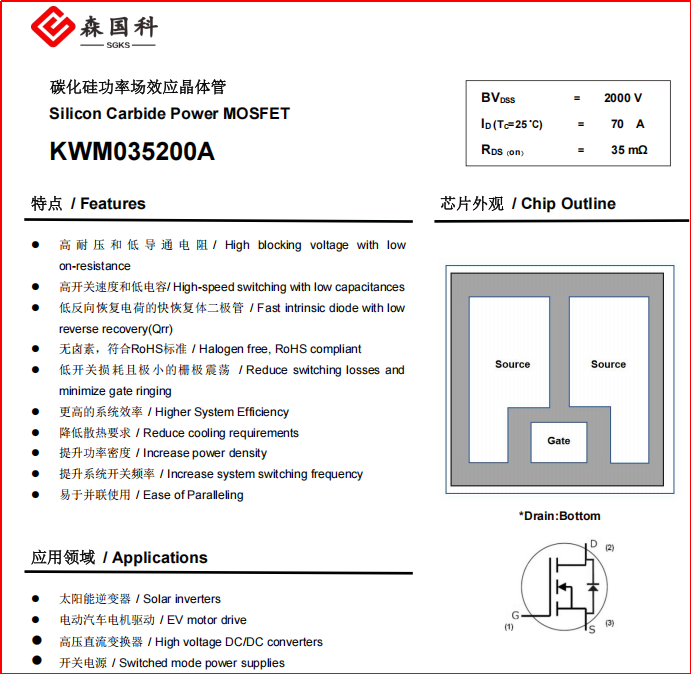

01 森國科針對1500V 工作電壓系統需求，推出了2000V/35mΩ的SiC MOSFET KWM035200A，2000V/20A 的SiC JBS KWS20200A， 兩款產品的溫度適用范圍廣，都可以在-55℃到175℃間穩定工作，且通過了JEDEC的嚴格測試，包括HV - HTRB和HV - H3TRB，可靠性極高。其驅動電壓在15V至18V，采用開爾文源極引腳的封裝設計可減少開關損耗，提升開關速度。

02 基于森國科自研的2000V SiC MOSFET & JBS 晶圓，森國科還推出了一款2000V/19 mΩ SiC 模塊KC019DF20W3M1，這是一款全碳化硅模塊（4 通道 Boost），其工作溫度范圍在 -55℃到 175℃之間，通過了 JEDEC 的嚴格測試，包括 HV - HTRB 和 HV - H3TRB。

該模塊采用 3B 封裝并加裝銅金屬底座，既安裝牢固，又消除了塑料底座老化隱患，安全性大幅提升。內部集成 4 相升壓電路，共用電源接地并分 2 組，還集成熱敏電阻監測溫度，能靈活適配 2 路或 4 路直流輸入，滿足多樣設計需求。對比分立器件方案，它大幅提升功率密度，簡化電路設計。

在前面的分享中，我們?cè)敿?xì)介紹了森國科2000V SiC功率器件的出生背景、優勢、相關電路拓?fù)湟约熬唧w的器件型號和模塊型號等內容。隨著越來越多的高壓應用的快速發展，森國科將推出更多2000V系列的SiC 功率器件，針對不同的應用場景，推出最合適的功率器件及模塊產品。
