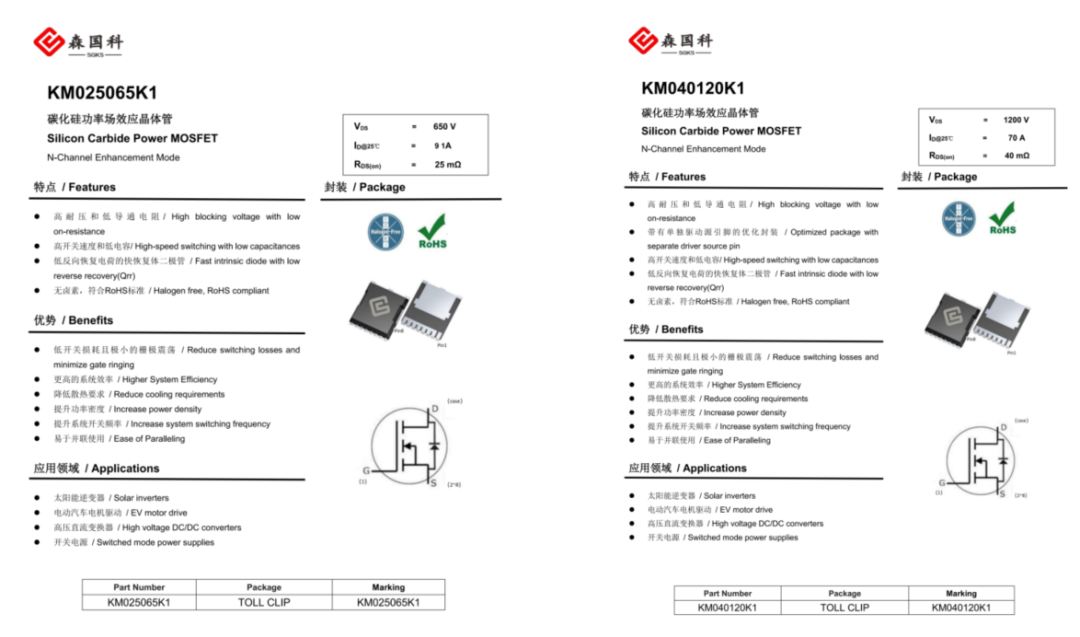

在追求更高效率、更高功率密度的電力電子領域，碳化硅（SiC）功率器件的性能優勢已得到廣泛認可。然而，傳統的封裝技術正成為限制其潛能全面釋放的關鍵瓶頸。森國科（SGKS）近日創新性地推出KM025065K1（650V/25mΩ）與 KM040120K1（1200V/40mΩ）兩款SiC MOSFET產品，率先將TOLL封裝與銅夾片（Cu-Clip）技術深度融合，為下一代高性能電源方案樹立了新標桿。

01一、 技術基石：為何選擇TOLL封裝？

TOLL（TO-Leaded，L-type）封裝是一種專為大電流、高散熱需求設計的表面貼裝（SMD）封裝。其外形與標準的TO-LL規范兼容，具備以下核心優勢：

低外形與高功率密度：

TOLL封裝的高度通常極低（如規格書中標注的典型值為2.30mm），非常適合在空間受限的應用中實現高功率密度布局。

出色的散熱能力：

封裝底部具有大面積的可焊接散熱焊盤，為芯片到PCB（或散熱器）提供了極低的熱阻路徑。規格書中KM025065K1的結殼熱阻（RθJC）低至0.46°C/W，KM040120K1更是達到0.42°C/W，為高效散熱奠定了基礎。

低寄生電感：

多個開爾文源極引腳和功率引腳的優化布局，有助于減小開關回路中的寄生電感，這對于發揮SiC高頻開關優勢、抑制電壓過沖和振鈴至關重要。

02性能躍遷：Cu-Clip技術如何賦能TOLL封裝？

森國科的創新之處在于，在TOLL封裝內部，用銅夾片（Cu-Clip） 替代了傳統的鋁鍵合線（Bonding Wires）。

徹底告別鍵合線瓶頸：

傳統鍵合線存在寄生電感較大、載流能力有限、熱機械可靠性等問題。Cu-Clip通過一塊扁平的銅片直接連接芯片源極和引線框架，實現了面接觸。

實現“三位一體”的性能提升：

超低導通電阻：

銅的導電性遠優于鋁，Clip結構提供了更廣闊的電流通道，顯著降低了封裝內部的導通電阻。

極致散熱性能：

銅片成為高效的導熱橋梁，將芯片產生的熱量快速、均勻地傳導至整個引線框架和封裝外殼，這正是實現超低RθJC的關鍵。

更高的可靠性與電流能力：

消除了鍵合線可能因熱疲勞而脫落的風險，載流能力大幅提升，規格書中KM025065K1的連續漏極電流在Tc=25°C時高達91A。

03強強聯合：TOLL+Cu-Clip與SiC晶圓的完美協同

當優化的TOLL封裝、先進的Cu-Clip互聯技術與高性能SiC晶圓相結合，產生了“1+1+1>3”的協同效應：

充分發揮SiC高頻特性：

低寄生電感的封裝允許SiC芯片以更快的速度開關（如KM025065K1的上升時間tr=28ns），從而顯著降低開關損耗，提升系統頻率和效率。

最大化功率密度：

優異的散熱能力使得器件能在更高結溫（Tj=175°C）下持續輸出大電流，允許使用更小的散熱器，最終實現系統體積和重量的大幅縮減。

提升系統魯棒性：

KM040120K1規格書中特別提到“帶有單獨驅動源引腳的優化封裝”，這有助于進一步改善開關性能，減少柵極振蕩，使系統運行更穩定可靠。

04應用場景：為高效能源未來而生

這款創新封裝的SiC MOSFET非常適合對效率、功率密度和可靠性有嚴苛要求的應用：

光伏/儲能逆變器：

高開關頻率可減小無源元件體積，高效率直接提升發電收益。

電動汽車車載電源（OBC/DCDC）與電機驅動：

高功率密度和卓越散熱是滿足緊湊空間和高溫環境要求的關鍵。

服務器電源/通信電源：

助力打造效率超過80 Plus鈦金標準的高密度電源模塊。

工業電機驅動與不間斷電源（UPS）：

高可靠性和高頻特性滿足工業環境的嚴苛需求。

森國科KM025065K1與KM040120K1的推出，不僅是兩款新產品的面世，更是一次針對功率封裝瓶頸的精準突破。它證明了通過封裝-互聯-芯片的協同設計與創新，能夠充分釋放第三代半導體的巨大潛力。這為設計工程師在面對未來能源挑戰時，提供了一把兼具高性能、高可靠性與高功率密度的利器，必將加速光伏、電動汽車、數據中心等關鍵領域的技術革新。
