Profinet 與 Modbus RTU/485 輕松建立通信

在工業自動化系統中，常需將基于 Profinet 協議的設備與 Modbus RTU 的設備進行連接。在此，我們用西門子 S7-1200 PLC 舉一個例子，用它來讀取 USB 轉 Modbus 轉換器發出的寄存器數據。然而，S7-1200 本身不支持Modbus，為此，本文采用穩聯科技的 Profinet 轉 Modbus RTU 網關，構建如下通信鏈路：

目標：S7-1200 通過網關讀寫 Modbus Slave 中的寄存器數據。

硬件與軟件準備

1. 硬件清單

西門子 S7-1212C AC/DC/Rly PLC

穩聯技術 Profinet 轉 Modbus RTU 485 網關

USB 轉 485 轉換器

2. 軟件工具

TIA Portal V21

Gateway Configuration Studio

Modbus Slave

系統架構與通信原理

穩聯技術 Profinet 轉 Modbus RTU 485 網關在此系統中扮演雙重角色：

Profinet 側：作為 Profinet IO 設備（從站），被 S7-1200 主站識別；

Modbus 側：作為 Modbus 主站（Master），主動輪詢下位 Modbus 從站（即 PC 上的 MBSlave）。

S7-1200 通過 Profinet 向穩聯技術 Profinet 轉 Modbus RTU 485 網關的輸入/輸出過程映像區寫入/讀取數據，穩聯技術 Profinet 轉 Modbus RTU 485 網關內部將這些數據映射為 Modbus 請求幀，通過 RTU-485 發送給 MBSlave；MBSlave 響應后，穩聯技術 Profinet 轉 Modbus RTU 485 網關再將返回值更新到 Profinet 輸出區，供 PLC 讀取。

配置步驟詳解

步驟 1：配置 Modbus Slave（虛擬從站）

打開 Modbus Slave

設置從站地址

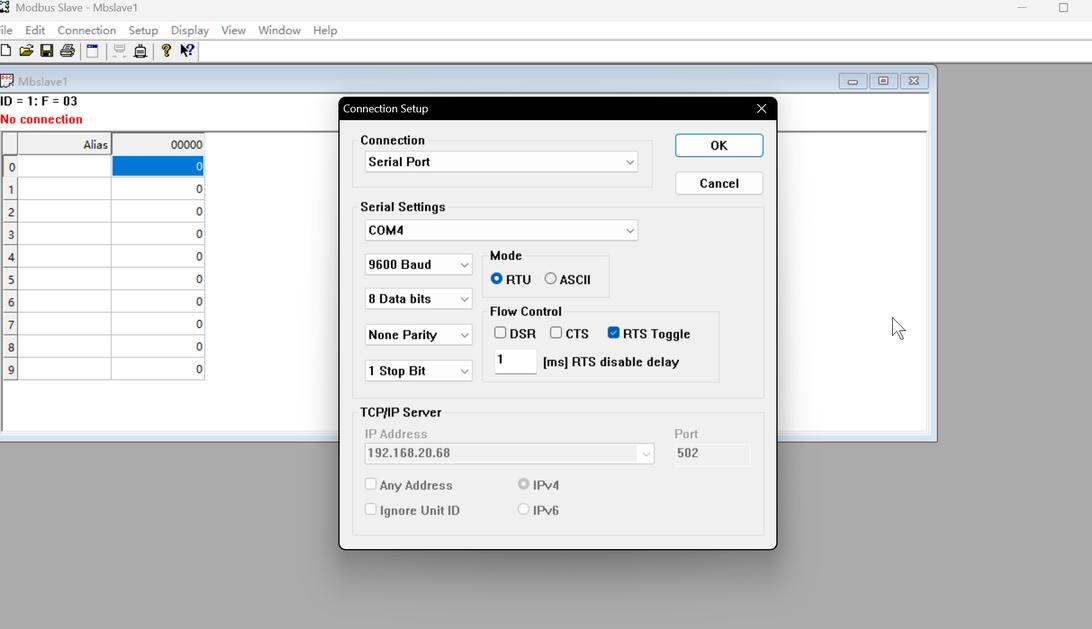

選擇 Connection → Connect，設置：

Serial Port: 選擇 USB 轉 485 對應的 COM 口

Baud Rate: 9600

Data Bits: 8

Parity: None

Stop Bits: 1

在主界面右鍵 → Define → Holding Registers，定義寄存器范圍

手動修改某些寄存器值，用于后續驗證通信

此時 MBSlave 已作為地址為 1 的 Modbus RTU 從站運行在 PC 上。

步驟 2：配置穩聯 Profinet 轉 Modbus RTU 485 網關

將 Profinet 轉 Modbus RTU 485 網關通過網線連接至與 PC 同一局域網，通電。

打開 Gateway Configuration Studio，點擊“搜索設備”，找到網關 IP

進入配置界面，設置以下參數：

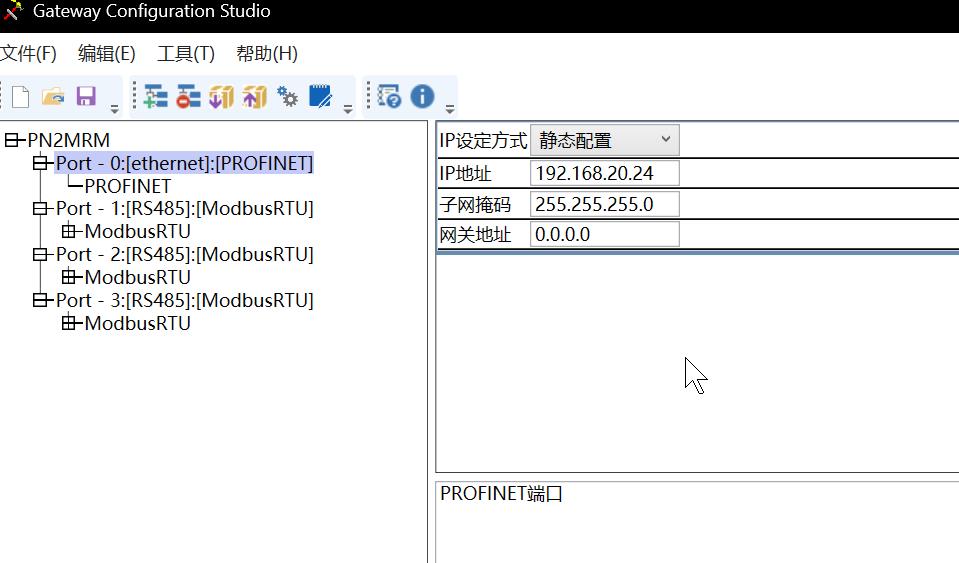

（1）Profinet 配置

Device Name:需與 TIA Portal 中 GSD 文件設備名一致

IP 地址：建議與 PLC 同網段

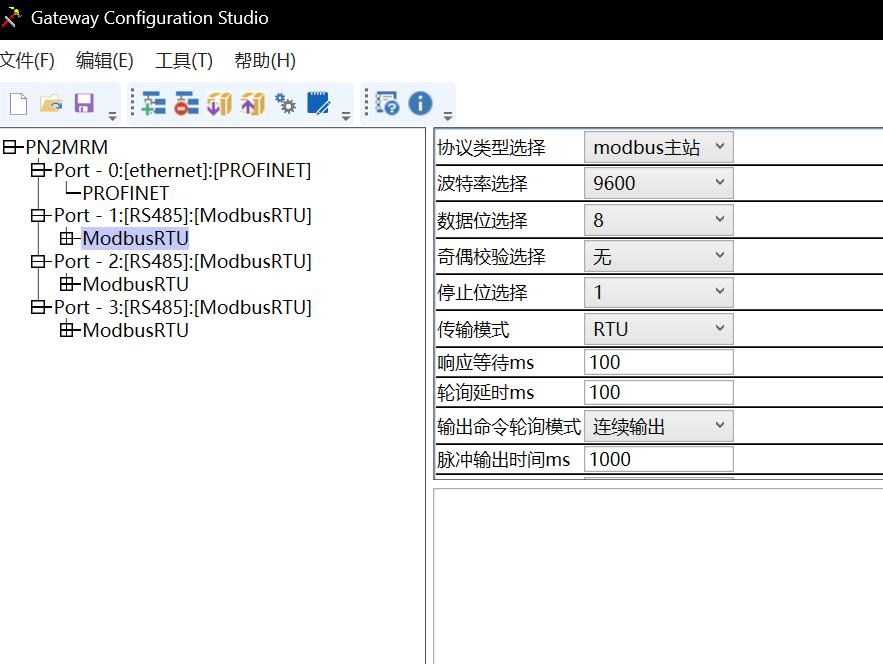

（2）Modbus RTU 主站配置

串口參數：

Baud Rate: 9600

Data Bits: 8

Parity: None

Stop Bits: 1

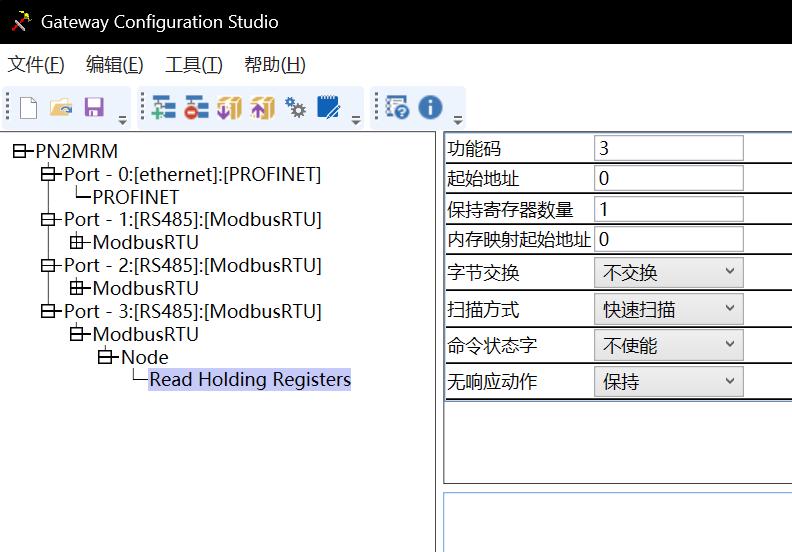

添加 Modbus 從站任務：

Slave ID: 1

功能碼：03

起始地址：0

寄存器數量：1

保存并下載配置到 Profinet 轉 Modbus RTU 485 網關，重啟生效。

步驟 3：TIA Portal V21 中組態 S7-1200 與 Profinet 轉 Modbus RTU 485 網關

安裝穩聯網關的 GSD 文件

在 TIA Portal 中：選項 → 支持包 → 安裝 GSD 文件

創建新項目，添加 S7-1200 PLC

在網絡視圖中：

從“其他現場設備 → Profinet IO”中找到穩聯 Profinet 轉 Modbus RTU 485 網關

拖入網絡，連接至 PLC 的 PN 口

分配網關 IP 地址：192.168.20.18（與網關實際 IP 一致）

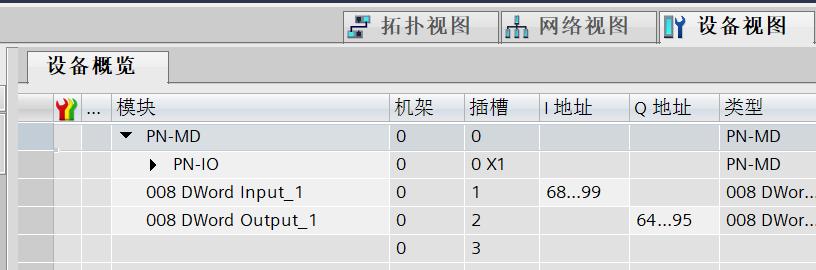

組態網關的 I/O 數據：

輸入（I）：PLC 讀取網關上傳的 Modbus 數據

輸出（Q）：PLC 寫入指令給網關

編譯并下載程序到 S7-1200。

測試與驗證

確保所有設備供電、網絡、RS-485 接線正確

觀察穩聯 Profinet 轉 Modbus RTU 485 網關狀態燈：Profinet 連接綠燈正常，Modbus 通信閃爍正常

在 TIA Portal 的 監控表中查看 IW68 是否等于 MBSlave 中的值

修改 MBSlave 中的值，觀察 PLC 監控值是否同步更新

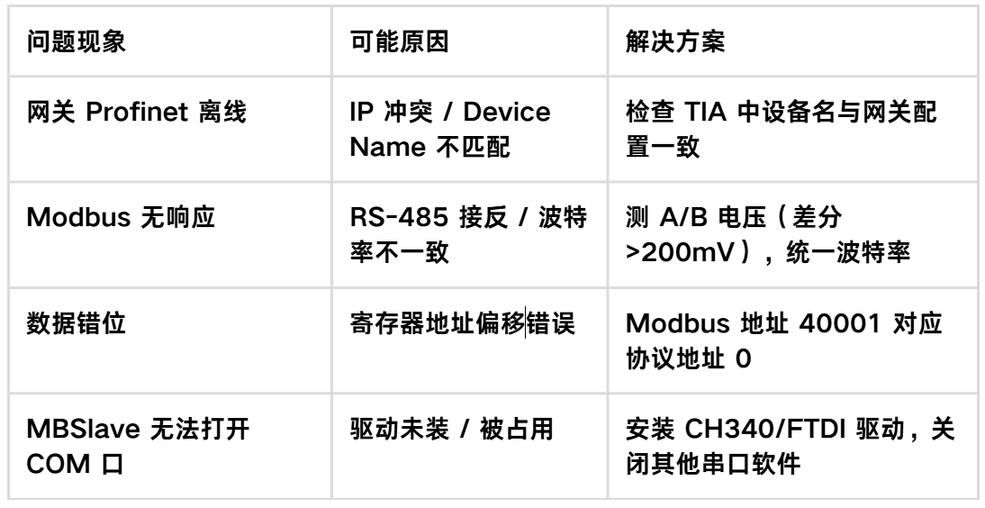

常見問題排查

通過 穩聯 Profinet 轉 Modbus RTU 網關，可高效、可靠地打通西門子 S7-1200 與傳統 Modbus 設備之間的通信壁壘。即使下位設備僅為 USB 轉 485 接口的 Modbus Slave PC 軟件，也能在真實工業環境中完成協議轉換與數據交互。該方案具有部署靈活、配置直觀、兼容性強的優點，適用于設備集成、系統升級、教學實驗等多種場景。

提示：實際項目中，USB 轉 485 僅用于調試；正式部署應使用工業級 Modbus 從站設備（如電表、變頻器等）。
