1. 引言

隨著電力電子技術向高壓、大功率和高效率方向的演進，多電平變換器拓?fù)湟殉蔀镾ST固態變壓器、中高壓變頻調速、新能源并網發電、柔性直流輸電以及電動汽車牽引驅動等領域的核心技術方案。在眾多多電平拓?fù)渲?，三電平中點鉗位型（Neutral Point Clamped, NPC）逆變器及其衍生拓?fù)洹性粗悬c(diǎn)鉗位型（Active NPC, ANPC）逆變器，憑借其輸出電壓諧波含量低、功率器件電壓應力減半（相對于兩電平）、電磁干擾（EMI）小以及等效開關頻率高等顯著優勢，占據了工業應用的主導地位。

然而，三電平拓?fù)湓趲硇阅芴嵘耐瑫r，也引入了固有的技術挑戰，其中最為關鍵且棘手的問題便是直流側中點電壓（Neutral Point Voltage, NPV）的平衡問題。理想狀態下，三電平逆變器的直流母線由兩個串聯的電容支撐，中點電位應嚴格保持在直流母線電壓的一半。但在實際工程應用中，受負載工況變化、功率器件參數離散性、調制策略固有的不平衡性以及死區效應等因素影響，流入和流出中點的電流往往不為零，導致上下分壓電容上的電壓發生偏移。

中點電壓的失衡將引發一系列連鎖的惡劣后果：首先，它會導致輸出電壓波形畸變，增加低次諧波含量，惡化電能質量；其次，嚴重的電壓偏移會使得部分功率開關管承受超過其額定值的阻斷電壓，直接威脅器件安全，甚至導致炸機事故；此外，直流側的低頻電壓紋波會耦合至交流側，引發系統振蕩。因此，如何高效、可靠地實現中點電壓平衡，已成為三電平變換器控制技術研究的核心課題。

傾佳電子將對三電平拓?fù)渲悬c(diǎn)電壓平衡的解決辦法進行詳盡的深度剖析。分析維度涵蓋中點電壓波動的物理機理、基于軟件算法的調制策略（SVPWM、CBPWM、ZSV注入）、基于硬件電路的平衡方案（無源/有源平衡電路）、以及基于拓?fù)浣Y(jié)構創新的解決方案（ANPC拓?fù)鋬?yōu)勢）。同時，結合基本半導體子公司青銅劍技術（Bronze Technologies）的先進驅動方案與基本半導體（BASiC Semiconductor）的碳化硅（SiC）功率模塊技術，探討工程實現中的關鍵硬件支撐與系統級優化策略，旨在為電力電子領域的專業技術人員提供一份兼具理論深度與工程實用價值的參考指南。

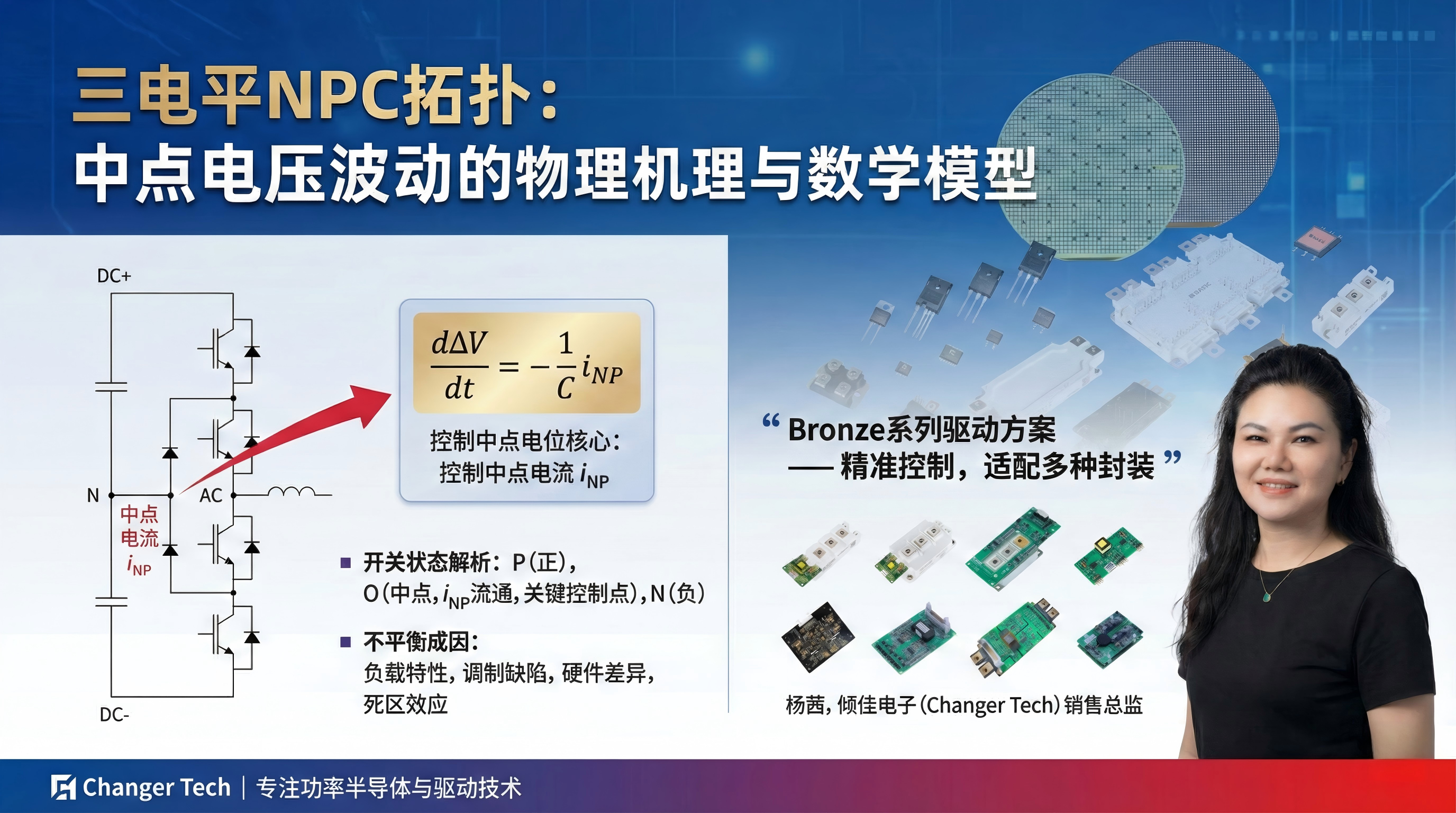

2. 三電平拓?fù)渲悬c(diǎn)電壓波動的物理機理與數學模型

要從根本上解決中點電壓不平衡問題，必須首先深入理解其產生的物理機制。對于標準的三電平NPC拓?fù)?，其直流?cè)由兩個串聯電容C1和C2構成，總直流電壓為Vdc，中點O為兩個電容的連接點。

2.1 中點電流的形成機制

中點電位的波動本質上是由流經中點的電流iNP引起的。根據基爾霍夫電流定律（KCL），中點電流決定了上下電容電壓差的變化率。假設兩個電容參數一致（C1=C2=C），則上下電容電壓差ΔV=VC1?VC2的動態方程可描述為：

dtdΔV=dtd(VC1?VC2)=?C1iNP

該式表明，控制中點電位的核心在于控制中點電流iNP。在三相三線制系統中，中點電流iNP是三相負載電流與開關狀態的函數。三電平逆變器的每一相有三種開關狀態：

• P狀態（Positive）：上橋臂兩個開關管導通，輸出端接正母線，電流不流經中點。
• O狀態（Zero）：中間兩個開關管導通，輸出端接中點，負載電流直接流經中點。
• N狀態（Negative）：下橋臂兩個開關管導通，輸出端接負母線，電流不流經中點。

因此，瞬時中點電流iNP可以表示為三相處于“O”狀態時的相電流之和 [1]。如果三相開關函數定義為Sx（x=a,b,c），當Sx=0時表示O狀態，則：

iNP=∑x=a,b,cδ(Sx)?ix

其中δ(Sx)為指示函數，當且僅當相x處于O狀態時為1，否則為0。這揭示了一個關鍵結論：中點電位只能在逆變器輸出零電平（O狀態）時被控制或受影響。

2.2 造成不平衡的內外部因素

導致iNP非零均值的因素復雜多樣，主要包括：

負載特性與功率因數：當負載功率因數較低時，電流與電壓相位差較大，導致在某些扇區內，流出中點的電流與流入中點的電流在時間積分上無法自然抵消。特別是在長矢量作用期間，中點無電流；而在小矢量作用期間，中點電流極其顯著。

調制策略的固有缺陷：傳統的正弦脈寬調制（SPWM）或未加修正的空間矢量調制（SVPWM）在某些調制比下，對小矢量的分配由于對稱性原因可能導致中點電荷積累。

硬件參數不對稱：

• 電容參數離散性：即使標稱值相同，電容C1和C2的實際容值和漏電流（Leakage Current）也會存在差異，導致靜態電壓漂移 。
• 器件開關特性差異：IGBT或SiC MOSFET的開通/關斷延遲時間（Turn-on/off delay）以及死區時間（Dead-time）的不一致，會導致實際施加在電容上的伏秒積不對稱 。

死區效應：為了防止橋臂直通設置的死區時間，會根據電流方向切削脈沖波形，這種非線性的電壓誤差積累也是造成中點電位低頻振蕩的重要原因。

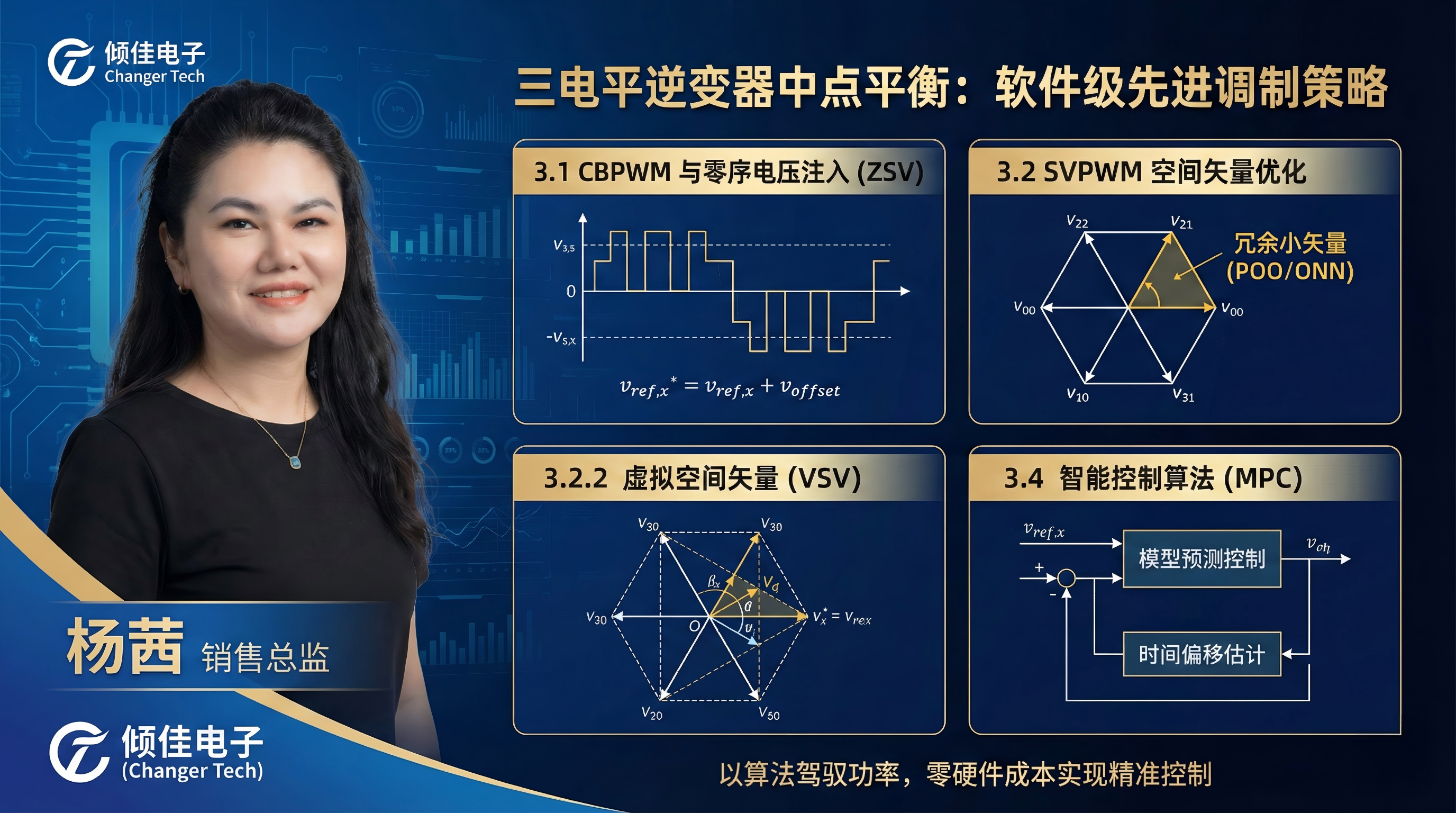

3. 軟件級解決辦法：先進調制策略

軟件平衡策略是通過改進PWM算法，主動調節中點電流的方向和大小，以補償電容電壓的偏差。這是目前工業界最主流的方案，因?yàn)樗鼰o需增加昂貴的功率硬件，僅需在控制器（DSP/FPGA）中優化代碼即可實現。

3.1 基于載波的PWM（CBPWM）與零序電壓注入

基于載波的調制策略（CBPWM）因其實現簡單、計算量小而被廣泛采用。其核心思想是利用零序電壓（Zero-Sequence Voltage, ZSV）注入技術 。

3.1.1 零序電壓注入原理

在三相三線制系統中，向三相調制波中同時注入一個相同的零序分量v0，不會改變線電壓輸出，但會改變各相的開關狀態占空比，從而改變各相接入中點的時間。

例如，若檢測到上電容電壓VC1偏高（即VC1>VC2），控制器需要構造一個中點電流iNP使其為正（流出中點，對C2充電或C1放電，視電流方向定義而定），從而降低VC1。

注入的零序電壓voffset通常通過以下邏輯計算：vref,x?=vref,x+voffset通過調節voffset的大小和極性，可以平移三相調制波相對于三角載波的位置，進而改變“P”狀態和“N”狀態的比例，間接調整“O”狀態的作用時間。

3.1.2 改進型ZSV策略與重疊載波法

文獻指出，傳統的ZSV方法在高調制度下可能失效。改進的方法包括建立中點電壓閉環控制系統，將電壓偏差ΔV經過PI調節器輸出作為零序電壓的修正量 。 此外，還有一種**載波重疊（Carrier Overlapping）**策略 。通過增加兩個層疊載波的幅值使其發生部分重疊，可以動態改變零狀態的分布。這種方法在不改變調制波形狀的前提下，通過調整載波的垂直位置或幅值來強制平衡中點，具有邏輯簡單、響應快速的特點。

3.2 空間矢量脈寬調制（SVPWM）及其優化

SVPWM從空間矢量的角度分析，利用矢量合成的冗余性來實現中點平衡。三電平逆變器共有27個開關狀態，對應19個基本電壓矢量，分為大矢量、中矢量、小矢量和零矢量。

3.2.1 冗余小矢量的利用

這是SVPWM平衡策略的基石。小矢量（Small Vectors）成對出現，例如矢量V1可以由狀態(POO)或(ONN)產生：

• POO狀態：A相接正，B、C相接中點。中點電流iNP=?(ib+ic)=ia。
• ONN狀態：A相接中點，B、C相接負。中點電流iNP=ia。

雖然兩者合成的線電壓矢量相同，但它們對中點電流的影響方向相反（注意：具體正負取決于電流方向定義，但在同一時刻，成對小矢量對中點的作用必然相反）。

控制策略的核心在于根據當前的電壓偏差ΔV和相電流方向，動態分配成對小矢量（如POO和ONN）的作用時間因子（Dwell Time Factor）[7, 8, 9]。 令分配因子為k(0≤k≤1)，則POO作用時間為k?Tsmall，ONN作用時間為(1?k)?Tsmall。通過調節k，可以精確控制注入中點的平均電荷量。

3.2.2 虛擬空間矢量（Virtual Space Vector, VSV）

為了克服傳統NTV（Nearest Three Vector）算法在高調制度下中點電流波動大的問題，研究人員提出了虛擬空間矢量技術。VSV通過線性組合小矢量、中矢量和零矢量，構造出一種對中點電流平均貢獻為零的“虛擬矢量” 。 例如，將三個互差120度的小矢量和一個中矢量按特定比例合成，可以使得在一個PWM周期內，中點電荷的凈流量恒為零。這種方法雖然計算復雜度較高，但能從根本上消除低頻電壓紋波，特別適用于對電能質量要求極高的并網變流器。

3.2.3 五段式與七段式切換序列

優化開關序列（Switching Sequence）也是平衡電壓的重要手段。傳統的七段式SVPWM雖然諧波性能好，但在某些扇區對中點控制力不足。文獻提出了一種新型五段式開關序列算法，通過在四種不同的五段式組合間切換，不僅降低了開關損耗，還將中點電壓的相對誤差降低了2.4倍，顯著提升了系統的運行可靠性。

3.3 時間偏移估計方案（Time-Offset Estimation）

除了基于矢量的計算，還有一種基于時間域的方法，即時間偏移估計方案 。該方法不需要復雜的坐標變換，而是直接在三相開關的導通時間上附加一個微小的時間偏移量Toffset。 該方案通過檢測電壓偏差，通過一個估計器算出一個精確的時間修正值，疊加到PWM比較寄存器中。這種方法的優勢在于由于直接作用于時間域，其物理意義明確且易于在FPGA或低成本MCU中實現，無需額外的硬件電路即可實現高精度的平衡。

3.4 智能控制算法的應用

隨著算力的提升，模型預測控制（MPC）和人工智能算法也開始應用于中點平衡。例如，模型預測控制可以基于系統的離散數學模型，預測下一時刻不同開關狀態對中點電壓的影響，從而直接選擇使目標函數（包含電壓平衡項）最小的開關狀態 。這種方法動態響應極快，但對處理器性能要求極高。

4. 硬件級解決辦法：電路拓?fù)渑c輔助裝置

當應用場景對可靠性要求極高，或者工作在軟件控制能力受限的極端工況（如極低調制度、過調制區域）時，單純依賴軟件算法可能無法維持嚴格的平衡，此時需要引入硬件解決方案。

4.1 無源平衡電路（Passive Balancing）

最原始的硬件方案是在兩個直流分壓電容C1和C2兩端分別并聯大功率電阻。電阻通過持續消耗功率來強行拉平電壓。

• 優點：結構極其簡單，成本低，可靠性高。
• 缺點：存在巨大的持續功率損耗（I2R損耗），嚴重降低系統效率，且發熱量大，散熱設計困難。 該方案目前僅用于輔助平衡或放電回路，極少作為主平衡手段用于大功率場合 。

4.2 有源平衡電路（Active Balancing Circuits）

有源平衡方案通過引入額外的功率變換器來主動轉移電荷，實現能量在兩個電容間的雙向流動，從而維持電壓平衡。

Buck-Boost平衡器：這是最常見的有源平衡電路。它由一對開關管和一個電感組成，跨接在上下電容的中點。當檢測到VC1>VC2時，控制電路驅動開關管動作，將C1的多余能量暫存在電感中，然后釋放給C2 。

• 優勢：平衡能力強，與主電路負載工況解耦，即使在電機零速或堵轉（此時軟件平衡能力最弱）時也能有效工作。
• 劣勢：增加了額外的開關器件、電感和控制電路，增加了系統的體積、重量和成本（BOM成本）。

背靠背（Back-to-Back）系統平衡：在風電或柔性直流輸電中，常采用背靠背雙PWM變流器結構（整流側+逆變側）。此時，可以利用網側整流器（Rectifier）來主動控制中點電位，而機側逆變器（Inverter）則專注于電機控制。通過協同控制策略，利用整流側的冗余矢量來補償逆變側產生的不平衡，這是一種系統級的硬件復用方案 。

電感/電容式均衡器：利用開關電容網絡或多繞組變壓器進行電荷泵送。這種方法效率較高，但對于高壓大功率系統，無源元件的體積和耐壓設計是一大挑戰 。

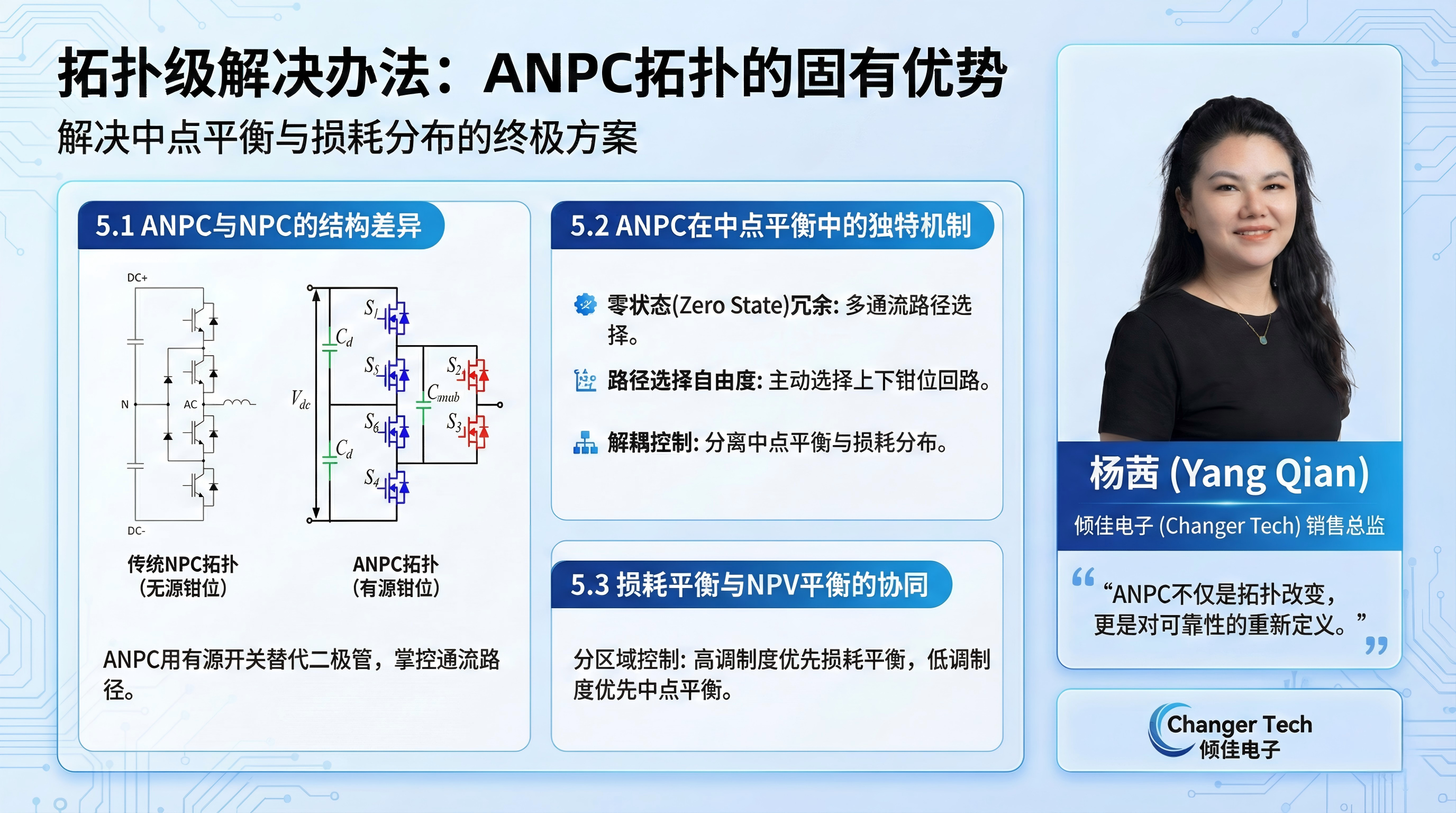

5. 拓?fù)浼壗鉀Q辦法：ANPC拓?fù)涞墓逃袃?yōu)勢

在眾多三電平拓?fù)渲校?*有源中點鉗位（Active Neutral Point Clamped, ANPC）**拓?fù)涞某霈F(xiàn)，從根本架構上為解決中點平衡和損耗分布不均提供了革命性的手段。

5.1 ANPC與NPC的結構差異

傳統的NPC拓?fù)涫褂脙蓚€二極管將中點鉗位到輸出端。在“O”狀態下，電流流經的路徑是固定的（取決于電流方向），無法人為選擇。這意味著控制器對中點電流的控制自由度受限。 相比之下，ANPC拓?fù)鋵PC中的鉗位二極管替換為有源開關（IGBT或MOSFET），或者在鉗位二極管旁并聯開關。典型的三相3L-ANPC每相包含6個有源開關（T1-T6） 。

5.2 ANPC在中點平衡中的獨特機制

ANPC拓?fù)渥畲蟮膬?yōu)勢在于其零狀態（Zero State）的冗余性。在輸出“O”電平時，ANPC可以通過控制T2/T3導通，也可以通過控制鉗位支路的開關（如T5/T6）配合實現多種通流路徑。

• 路徑選擇自由度：這種多樣的通流路徑允許控制器在不改變輸出電壓的前提下，主動選擇電流流經上鉗位回路還是下鉗位回路，或者利用并聯路徑分流。
• 解耦控制：利用ANPC的冗余狀態，可以實現中點電壓平衡控制與開關損耗分布控制的解耦 。例如，在高調制度低功率因數工況下，傳統NPC的中點平衡會導致某些管子損耗過大，而ANPC可以通過輪換使用長/短換流路徑（Long/Short Commutation Loops）來均衡熱應力，同時維持NPV平衡 。

5.3 損耗平衡與NPV平衡的協同

分區域控制方法，利用ANPC的結構優勢，在高調制度區域優先保證損耗平衡，在低調制度區域優先保證中點電壓平衡，或者在全區域內通過加權因子同時優化兩者。這種拓?fù)浼壍慕鉀Q方案使得ANPC在風電變流器等大功率、高可靠性應用中逐漸取代了傳統NPC 。

6. 工程實現關鍵技術：驅動器與功率模塊

理論策略的落地離不開高性能硬件的支持。在實際工程中，驅動器（Gate Driver）和功率半導體模塊（Power Module）的選型與設計對中點平衡的實現至關重要。

6.1 驅動器的關鍵作用：以基本半導體子公司青銅劍技術（Bronze Technologies）為例

作為國內領先的驅動方案提供商，基本半導體子公司青銅劍技術（Bronze Technologies）推出了專門針對I型三電平NPC1和ANPC拓?fù)涞尿?qū)動解決方案（如6AB0460Txx系列、2QD0535Txx系列）。雖然驅動器本身通常不負責執行復雜的SVPWM平衡算法（這通常由主控DSP/FPGA完成），但它們提供了實現平衡控制所必需的物理基礎和保護機制：

拓?fù)渲С峙c中點連接：青銅劍的驅動板明確支持NPC1和ANPC架構，其電路設計中包含了對中點“N”的處理邏輯。在ANPC方案中，驅動器需要獨立驅動6個開關管（T1-T6），其時序邏輯比傳統NPC更復雜。驅動器必須具備高精度的互鎖功能（Interlock）和死區設置，以防止在為了平衡中點而頻繁切換零狀態路徑時發生橋臂直通 。

有源鉗位（Active Voltage Clamp, AVC）與過壓保護：中點電壓失衡的最直接后果是某一側開關管承受過電壓。青銅劍驅動器集成了模擬控制的智能關斷技術和有源鉗位功能。

• AVC原理：當檢測到集電極-發射極電壓（VCE）超過閾值（可能由NPV嚴重失衡導致）時，有源鉗位電路會強制微導通IGBT，將門極電壓抬升，使IGBT工作在有源區，從而鉗制VCE尖峰，吸收過電壓能量 。這構成了中點平衡失效后的最后一道安全防線。

VCE短路檢測與軟關斷（Soft Turn-off）：在嚴重失衡導致器件及負載發生短路風險時，驅動器通過檢測VCE退飽和現象，觸發軟關斷功能。軟關斷通過緩慢降低門極電壓，限制關斷時的di/dt，防止因直流母線電壓分布不均而激發出破壞性的電壓尖峰 。

高絕緣與高可靠性設計：三電平拓?fù)鋵Ω綦x要求極高。青銅劍驅動器采用**磁隔離（變壓器）**方案，而非光耦，避免了光衰問題，確保了長期運行下PWM信號傳輸?shù)难舆t一致性 。對于ANPC這種需要極高同步性的拓?fù)?，?qū)動信號的一致性直接影響到并聯路徑的均流和中點控制的精度。

無CPLD設計與ASIC芯片組：利用自研ASIC芯片組替代分立器件或復雜CPLD，降低了外圍電路復雜度，提高了在惡劣電磁環境（如風電變流器）下的抗干擾能力，確保在執行高頻注入平衡算法時驅動器不會誤動作 。

6.2 功率模塊的選型：以基本半導體（BASiC Semiconductor）為例

基本半導體（BASiC Semiconductor）提供的碳化硅（SiC）MOSFET模塊（如Pcore?2 ED3系列、E2B封裝、62mm封裝）為三電平中點平衡控制帶來了新的可能性 。

高開關頻率帶來的控制帶寬優勢：

SiC模塊支持的開關頻率遠高于傳統Si IGBT（例如從幾kHz提升至幾十kHz）。更高的開關頻率意味著：

• 更快的平衡響應：控制器可以在更短的周期內執行ZSV注入或矢量調整，能夠抑制更高頻率的中點電壓波動。
• 更小的無源元件：高頻化允許減小直流分壓電容的容值，雖然這對平衡算法提出了更高要求（容值小，電壓波動快），但配合高頻控制，可以實現更高功率密度的設計 。

低電感封裝與ANPC適配：BASiC的模塊采用低雜散電感設計（如Si3N4 AMB基板），這對于ANPC拓?fù)溆葹橹匾?。因?yàn)锳NPC涉及復雜的換流回路，雜散電感會導致關斷過壓。低電感設計配合SiC的高速開關特性，使得ANPC在高頻下運行成為可能，從而充分利用其損耗平衡和中點平衡優勢 。

米勒鉗位（Miller Clamp）的必要性：由于SiC MOSFET開關速度極快（高dv/dt），在三電平橋臂切換過程中，極易通過米勒電容（Cgd）引起串?dāng)_導通（Crosstalk）?；景雽?dǎo)體的文檔特別強調了在驅動SiC模塊時必須使用米勒鉗位功能 。這對于維持中點平衡至關重要，因?yàn)槿魏握`導通都會破壞預期的電流路徑，導致中點電位不可控的漂移。

7. 綜合解決方案對比與應用建議

針對不同的應用場景，應選擇不同的中點平衡策略組合。

工程建議：

• 對于風電變流器（1800V系統）：推薦采用ANPC拓?fù)?。利用ANPC的主動換流路徑選擇功能，配合青銅劍技術的6AB0460Txx系列驅動器，可以同時解決低頻下的器件熱應力不均和中點電壓漂移問題。驅動器的有源鉗位功能為長壽命運行提供最后保障。
• 對于電動汽車電機控制器（SiC應用）：推薦采用SVPWM軟件平衡 + SiC MOSFET。利用基本半導體SiC模塊的高頻特性，通過高頻SVPWM算法（如20kHz以上）快速修正中點偏差，同時依靠驅動器的米勒鉗位防止高dv/dt串?dāng)_。
• 對于電網側SVG/APF：由于需處理無功功率，功率因數變化范圍大，推薦采用滯環控制或改進型ZSV注入，并結合大容量薄膜電容來緩沖能量波動。

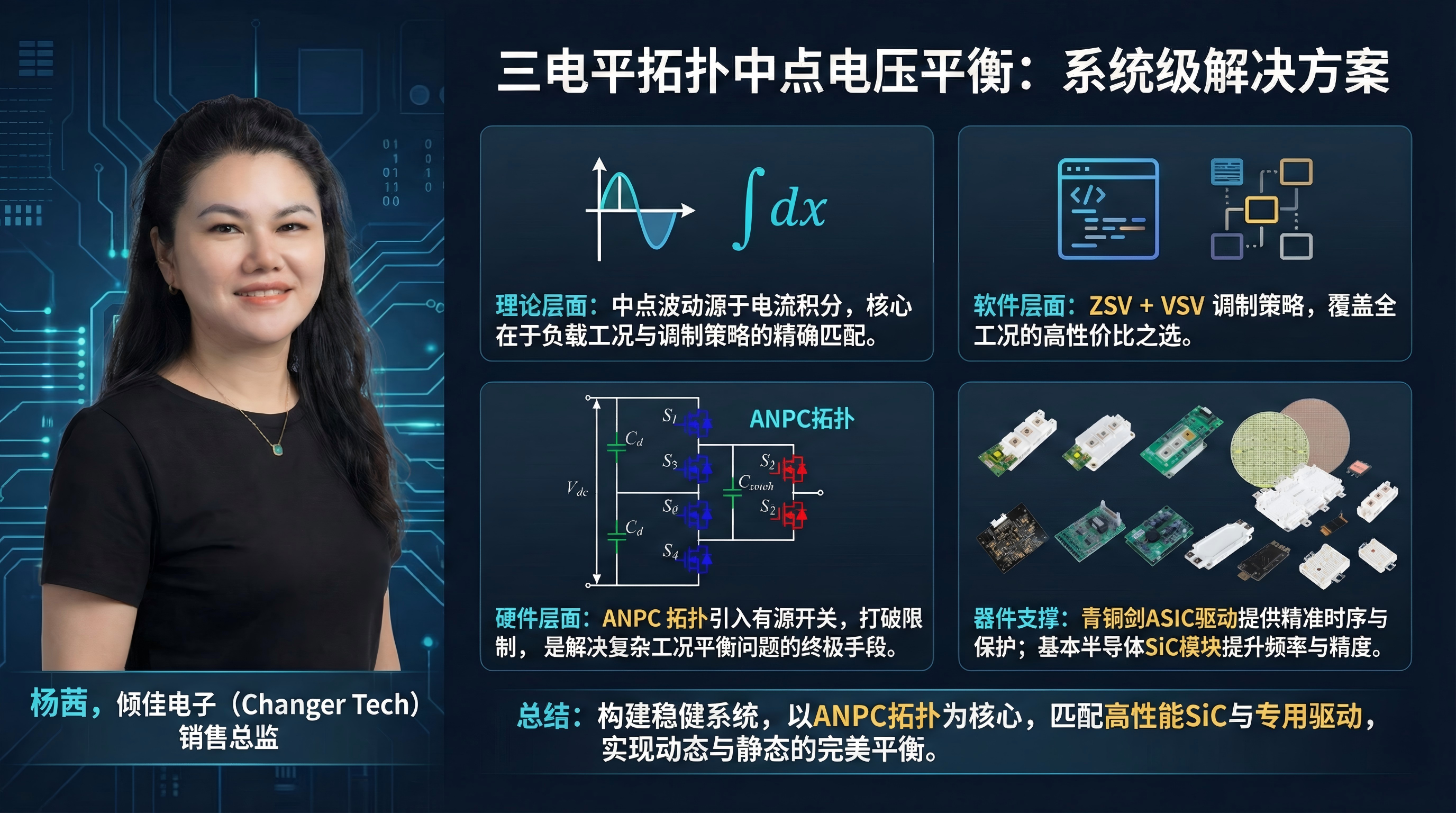

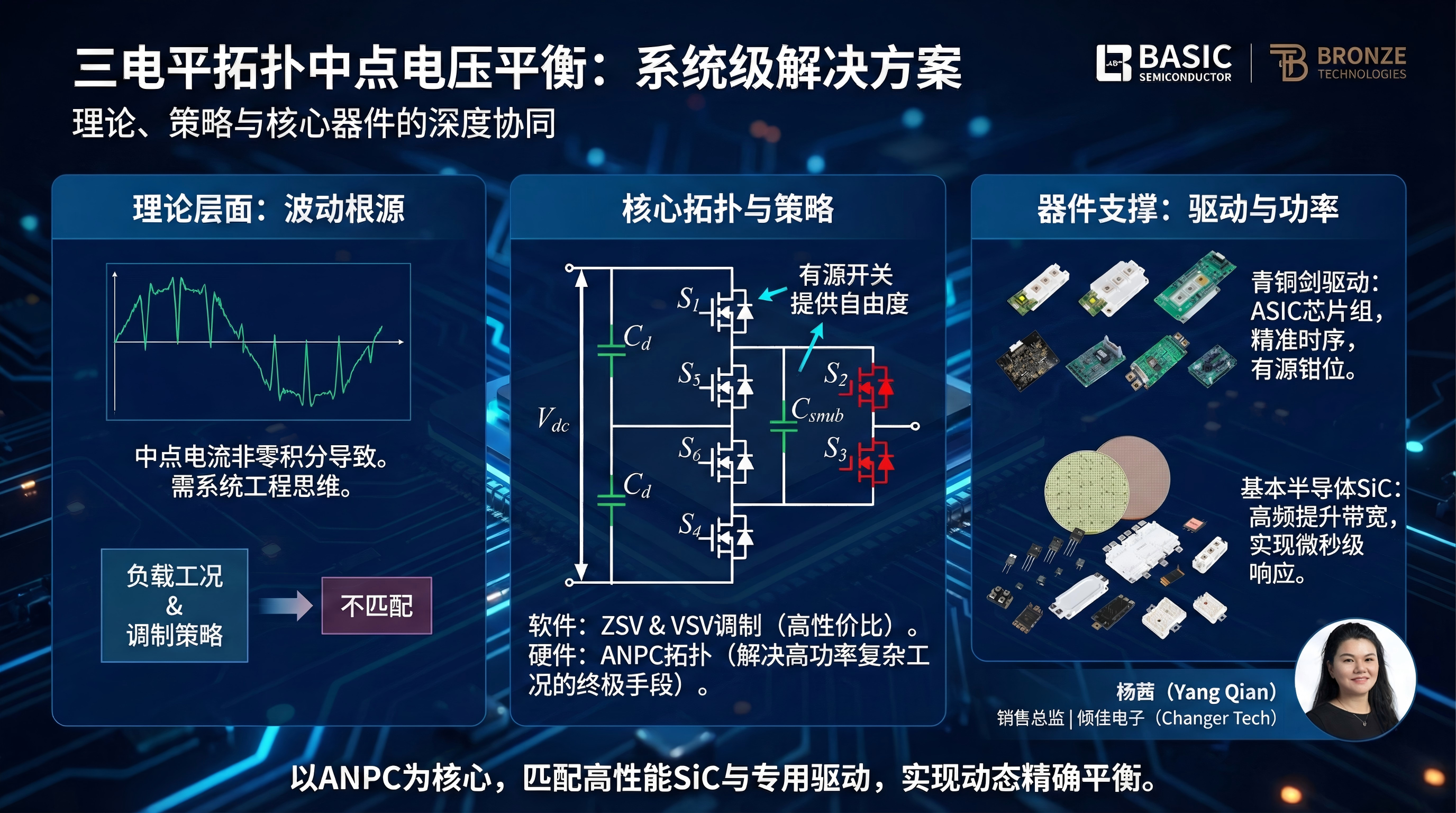

8. 結論

三電平拓?fù)涞闹悬c(diǎn)電壓平衡是一個系統工程，涉及控制理論、電路拓?fù)渑c核心器件三個維度。

1. 理論層面：中點電壓的波動源于中點電流的非零積分，其根源在于負載工況與調制策略的不匹配。
2. 軟件層面：基于**零序電壓注入（ZSV）和虛擬空間矢量（VSV）**的調制策略是目前性價比最高的解決方案，能夠覆蓋絕大多數工況。
3. 硬件層面：ANPC拓?fù)渫ㄟ^引入有源開關，從結構上打破了NPC的限制，提供了更多的控制自由度，是解決高功率、復雜工況下平衡問題的終極手段。
4. 器件支撐：基本半導體子公司青銅劍技術的ASIC芯片組驅動器通過提供精準的時序控制、有源鉗位保護和高絕緣能力，為ANPC等復雜策略的實施提供了堅實的物理基礎；基本半導體的SiC模塊則通過提升開關頻率，從時間尺度上提升了平衡控制的帶寬和精度。

綜上所述，構建一個穩健的三電平系統，應以ANPC拓?fù)浠騼?yōu)化SVPWM算法為核心，選用具備有源鉗位和軟關斷保護的專用驅動器，并根據負載特性匹配高性能的SiC或IGBT功率模塊，從而實現中點電壓的動態、靜態精確平衡。
