在這寒風凜冽的冬日，汽車研發與測試工作正面臨著嚴峻挑戰。隨著汽車行業向電動化、智能化與網聯化加速轉型，新能源汽車和自動駕駛技術的飛速發展，車輛功能與架構的復雜度持續攀升。在這個關鍵節點，作為全球領先的汽車電子測試解決方案供應商，Vector推出了備受矚目的CANape 24版本，以一系列創新功能和優化升級，為工程師提供了更高效、更靈活的一體化測試平臺。

此次功能更新和優化升級較多，文章分為上下篇，將從測量、分析、標定及ADAS數采等四大維度，深入剖析CANape 24如何為工程師們在復雜環境下的高效測試提供強力支持。

測量功能升級

1

軟件兼容性增強

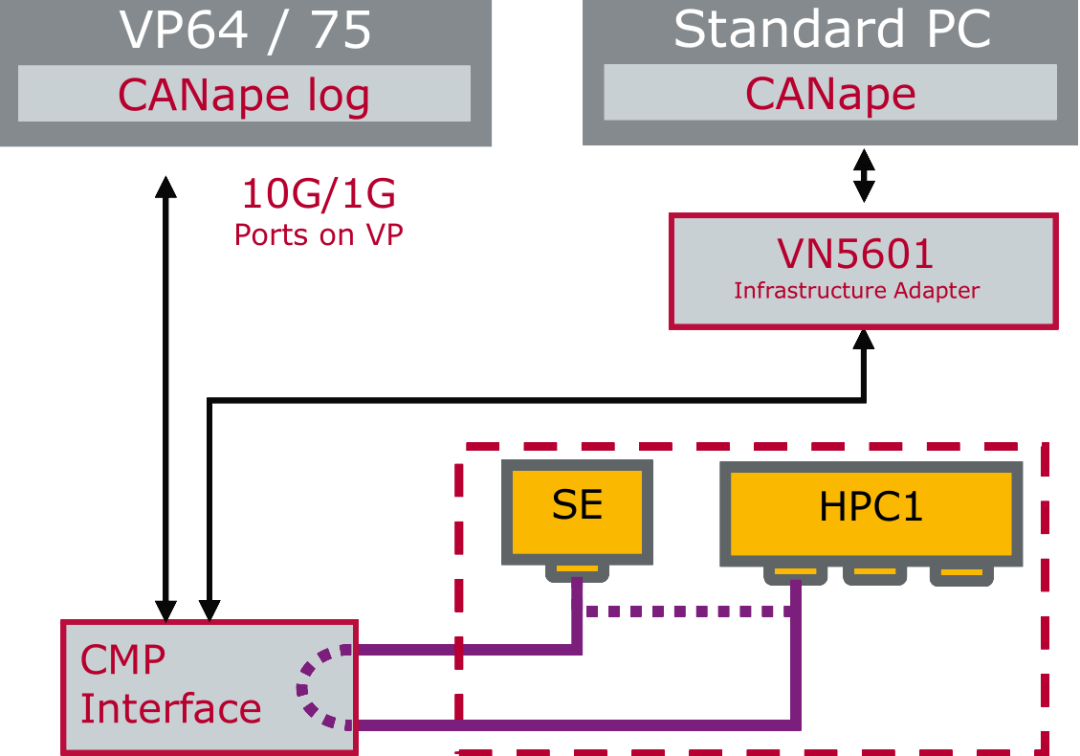

CANape 24的CMP協議功能為汽車電子測試開辟了新路徑，可以選擇任何支持CMP協議的硬件接口卡配合CANape使用，不再局限于Vector硬件：

·支持的總線系統：以太網、CAN、FlexRay和 LIN

·兼容傳輸層：UDP/IP或RAW 2層

·支持時間同步：支持使用接收到的時間戳進行時間同步

2

SOME/IP功能優化

在SOME/IP功能上，CANape 24實現了質的飛躍：

·標準化頭部格式、負載序列化規則和服務探測機制

·兼容AUTOSAR、GENEVI及其他平臺

CANape 24支持SOME/IP的兩種模式：

·在CAN或FlexRay信號中，數據是靜態“序列化”的以適應數據庫中指定的消息布局

·特別是在ADAS領域，存在更多動態長度的數據元素：工具也必須處理這種動態長度，例如，檢測到的物體數量及其大小是可變的

SOME/IP數據可視化及記錄

在CANape 24中實現了SOME/IP數據的可視化及記錄：

·可使用MDF 4.3功能“數據流(DS)解碼描述”進行解碼的文檔說明

·動態Some/IP數據可在ADAS和經典窗口中可視化

·CANape可以執行SOME/IP數據(靜態)的信號導向記錄：

測量配置是數據的靜態引用

所有表單字段的類型、長度和位置都是固定的

無需序列化

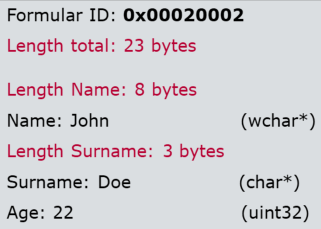

·動態數據塊的解碼(服務導向)：

所有表單字段的類型是固定的，但長度和位置是可變的

在CANape中需要序列化和反序列化

3

VIO系統完善

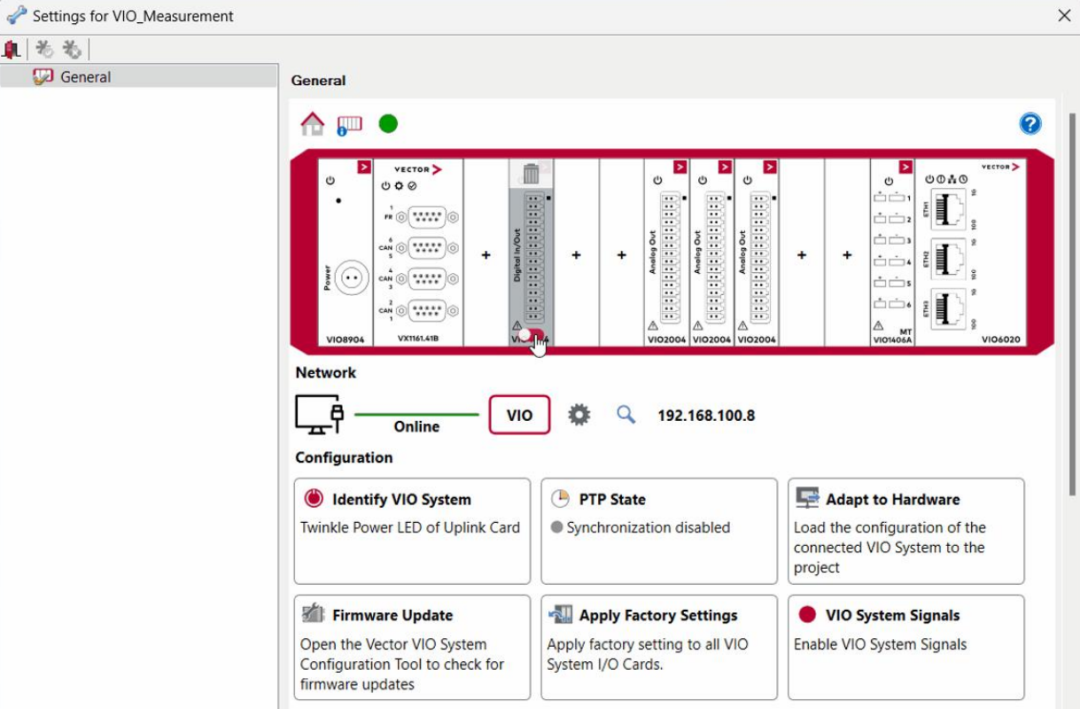

板卡可選擇性停用

·VIO設備配置現在允許停用單個板卡，可根據實際需求靈活配置測試設備，板卡的停用也將導致相關功能被停用：
測量信號、與已停用板卡相關輸入的函數、基于輸入或函數的觸發條件

·缺少個別板卡時，CANape項目仍可在剩余板卡運行

·項目可在部分所需硬件進行開發和測試

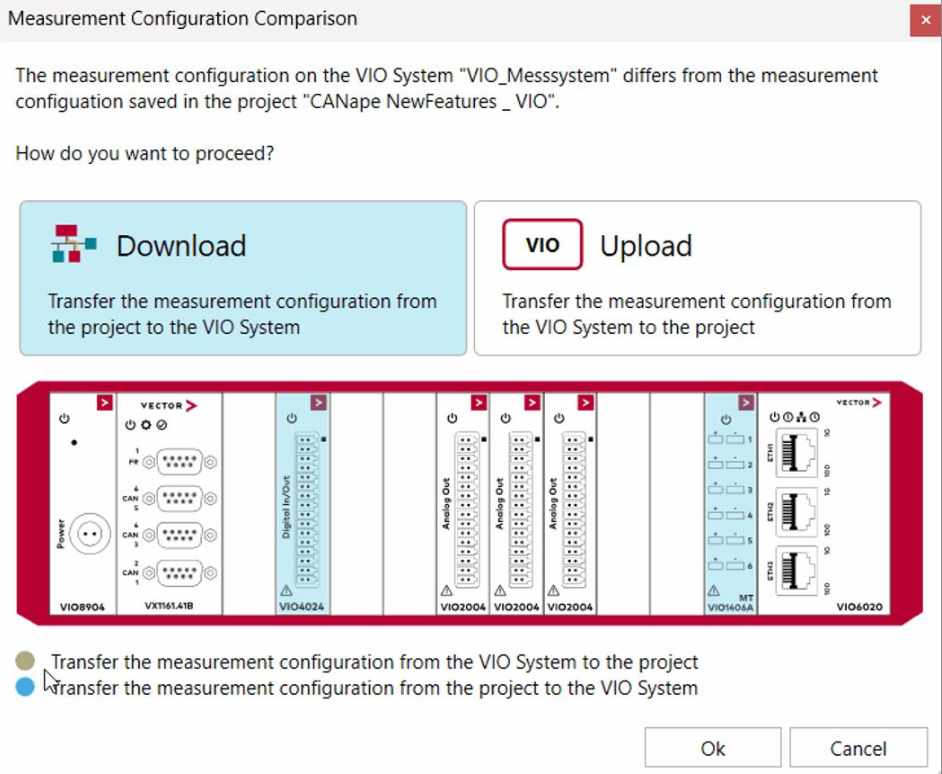

板卡配置可復用

·復用VIO板卡中的配置：可單個板卡實現

·方便快捷，使現有配置能夠高效復用，大幅提升測試配置的效率

信號命名可批量操作

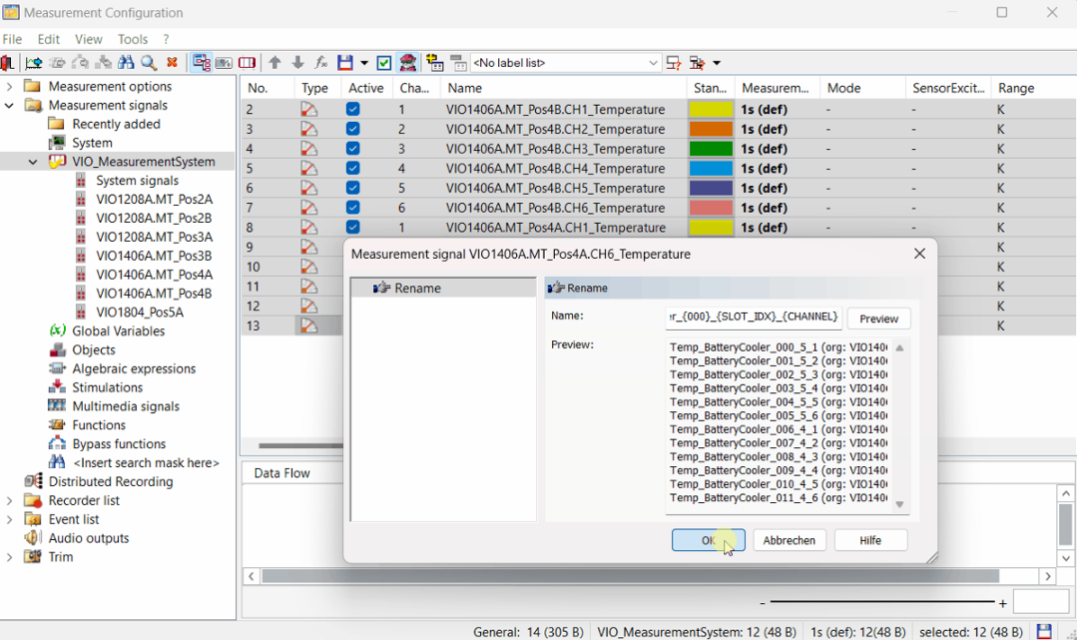

·VIO信號現可通過批量操作輕松命名，減少繁瑣操作步驟：如果為多個信號分配相同名稱，系統會自動附加一個數字計數器

·可使用宏定義來命名信號名稱

信號可便捷插入

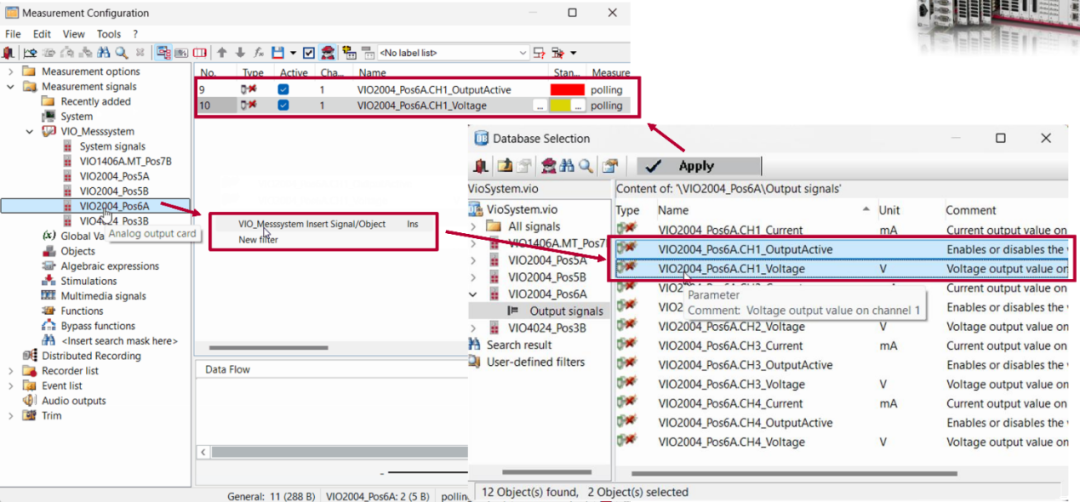

·在測量配置中更方便快捷插入VIO信號：用VIO系統的圖形化表示，更直觀

4

集成橫河WT5000

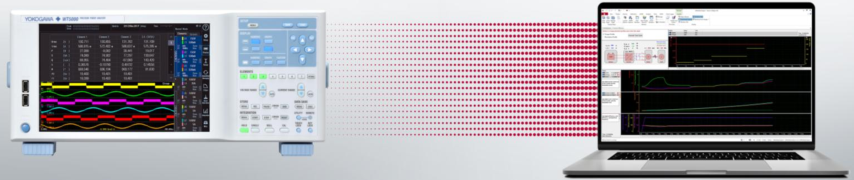

·強大的測試解決方案--橫河WT5000與Vector CANape：

強強聯合：將功率分析儀和CANape的多功能測量能力組合，得到更精確的電壓、電流和功率測量能力

·這套最佳組合改進了測試流程，并能提供更精準的數據，用于高效可靠的性能分析，可實現全面測試，為汽車測試領域樹立了新標桿

5

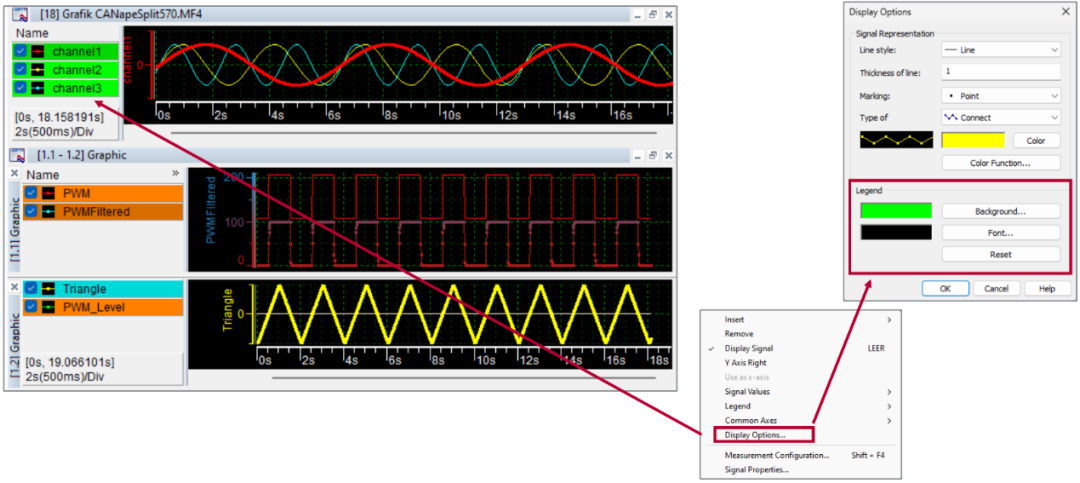

信號背景顏色調整

·圖形、數字窗口可方便快捷更改信號名稱的背景顏色

·更直觀清晰地展示需要特別關注的重要信號和參數

6

音頻錄制啟動停止多樣化

·可通過不同的方式啟動和停止音頻錄制：

工具欄中手動觸發或通過鍵盤快捷鍵+

由測量信號觸發

由自定義腳本（CASL）觸發

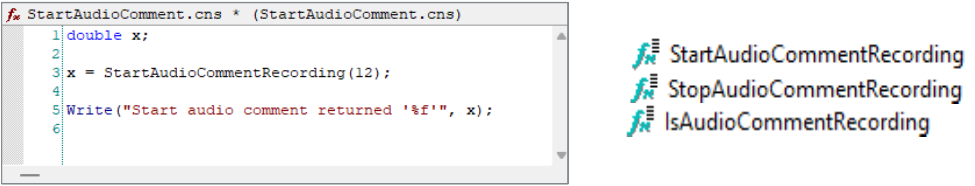

·新CASL API函數可用于：

啟停音頻錄制

設置最大錄制時間

檢查音頻錄制狀態

7

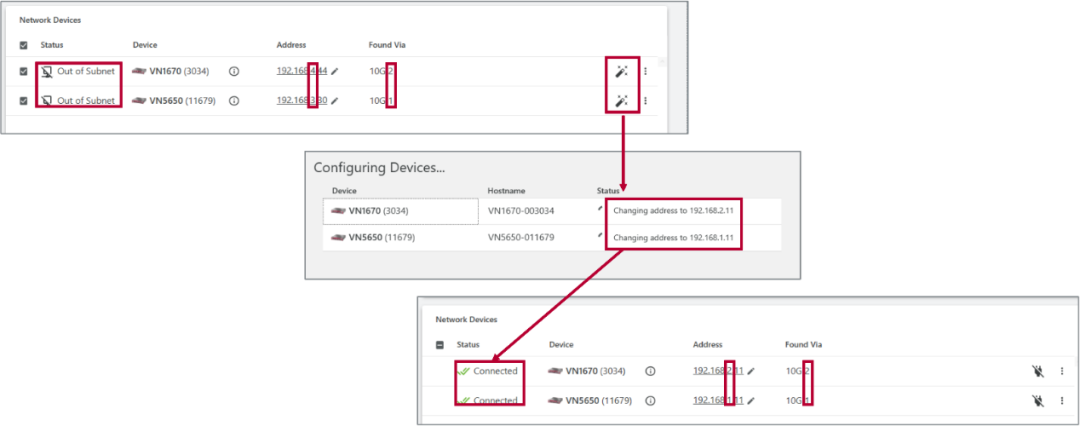

硬件管理器自動化

可自動配置IP

·硬件管理器中自動為Vector測量模塊分配有效的IP地址：

在不匹配的子網之間也能實現

實現更快的設置和無縫連接

·通用I/O板卡：用于數字信號輸入/輸出。

·高精度測量板卡（VIO.MT系列）：支持電壓、電流、溫度及各類傳感器數據的測量，適用于熱管理、BMS電池管理系統、OBC充放電測試等。

可自動配置時間同步

·自動選擇/配置連接設備的最佳可用時間同步方法：可確保精確可靠的同步

數據分析優化

1

數據測量過程

·關注整個測量過程，不再局限于單個測量文件：

CANape 24可以將測量中的所有測量文件合并為一個虛擬測量過程

獨立于時間或觸發器，支持多個recorder的分段錄制（序列）

對整個測量過程的分析不僅限于單個文件

2

測量文件處理和測量管理器

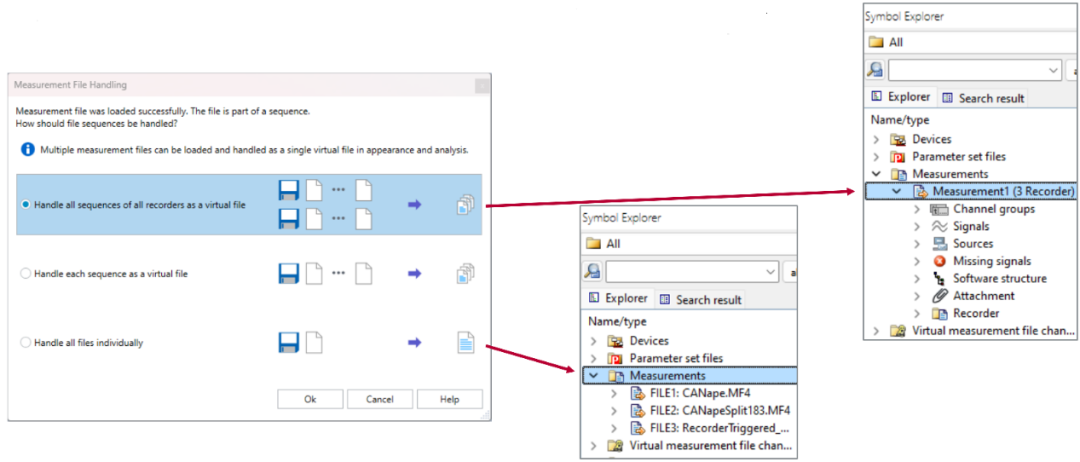

·CANape的“Measurement”中可整合多個測量文件，可輕松整合多個測量文件

·新增Measurement Manager測量文件的管理提供了全新的視角，通過直觀的界面快速獲取已加載測量的概覽，極大提升了數據分析的效率

3

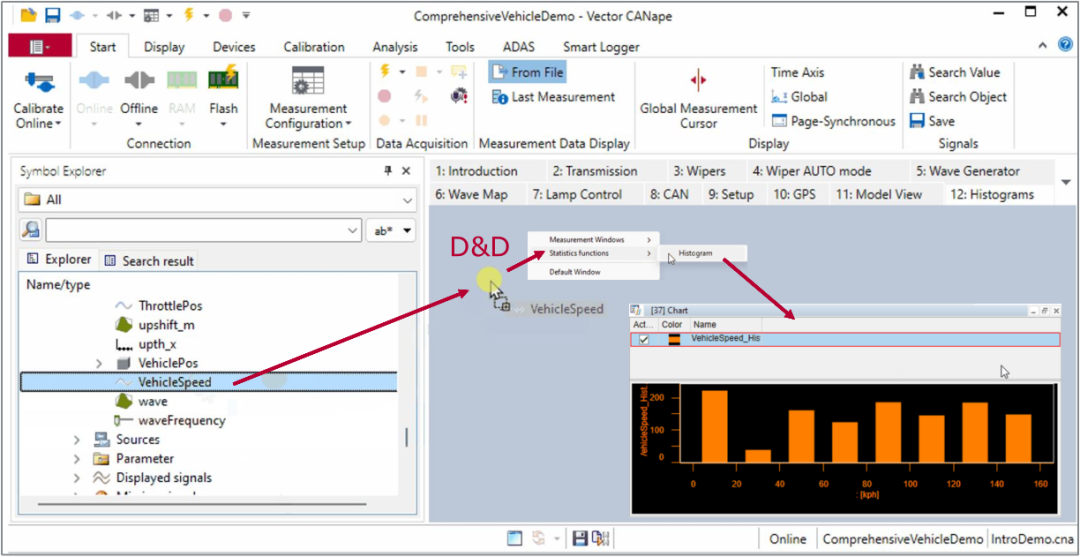

新柱狀圖

·可自動計算輸入值的柱狀圖，讓數據分析變得更加直觀和高效

·通過拖放（D&D）方式便捷的在顯示窗口中打開柱狀圖

·柱狀圖屬性可以精準調整，快速定位關鍵數據

4

函數腳本

新CASL函數腳本可創建虛擬信號并添加值

·創建新信號，可包含一個已定義的名稱、數據類型和注釋

·可添加一個時間/值或添加一個時間組/值數組

新CASL函數腳本創建生成INI文件

·讀取、修改或創建新的CANape或vSignalyzer配置：通過專用API簡化INI文件的創建或訪問

·可創建新章節、數值或字符串值

·檢查是否存在數值鍵

·讀取數值或字符串值

·將結果寫入新的INI文件：提供覆蓋現有文件的選項

·可實現自動化配置變更

·可將CNA文件導入為部分配置

字符串可作為函數腳本的返回值

·字符串可以在函數腳本中用作返回值

更方便快捷的函數腳本編輯

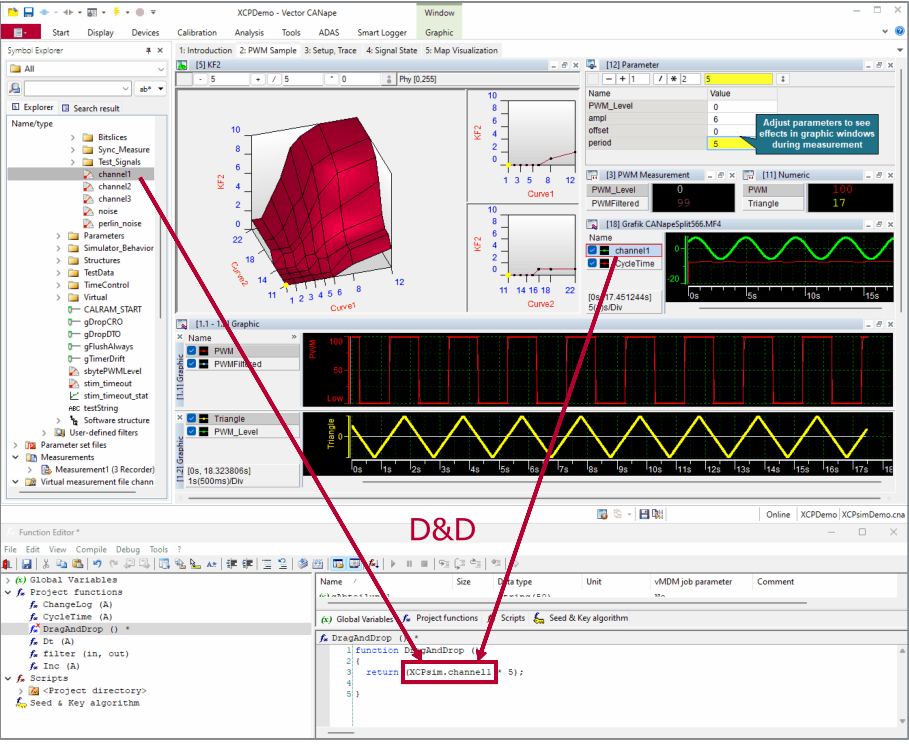

·CANape 24可在Symbol Explorer或窗口中直接拖拽所需內容至函數編輯器中，支持：設備、測量文件、測量列表信號、虛擬MDF信號、測量函數、函數定義、全局變量

總結

CANape 24憑借強大的測量功能、數據分析優化及自動化能力，精準適配汽車行業需求，成為測試工程的強有力幫手。此次更新升級，CANape 24不僅提升測試效率，更推動新能源汽車技術跨越嚴寒挑戰，邁向新高度，加速行業智能化、電動化與網聯化轉型，以創新的技術和功能，助力工程師們在復雜環境下攻克一個又一個技術難題，向著汽車智能化、電動化、網聯化的未來穩步邁進。
