在汽車電子 ECU（電子控制單元）開發與測試領域，CANape 是核心的測量、標定與診斷工具，而其專屬的 CASL（Calculation and Scripting Language）語言，憑借接近 C 語言的語法及內置功能庫，成為實現流程自動化、交互定制化的關鍵。CASL 內置功能庫本質是 CANape 封裝的 API 集合，覆蓋 ECU 開發 “硬件連接 - 測量采集 - 參數標定 - 數據后處理” 全鏈路，無需額外開發即可直接調用，核心價值在于減少手動干預、提升效率，同時支持深度集成 CANape 核心能力與跨模塊協同。

核心功能模塊：覆蓋 ECU 開發全流程

CASL 內置功能庫包含15大模塊，以下提煉CASL關鍵的6類核心能力，聚焦實用場景與關鍵函數進行介紹：

1. 網絡控制：總線通信的基礎

該模塊負責激活、禁用CAN/LIN/FlexRay 等總線網絡，是ECU通信的前提。核心函數均以 “networkName”為輸入，返回值-1代表錯誤、0代表成功（狀態判斷除外）：

ActivateNetwork()：激活指定網絡（如ActivateNetwork("CAN_Network")激活 CAN 網絡）；

DeactivateNetwork()：禁用指定網絡；

IsNetworkActive()：判斷網絡狀態（返回1為激活，0為未激活）。

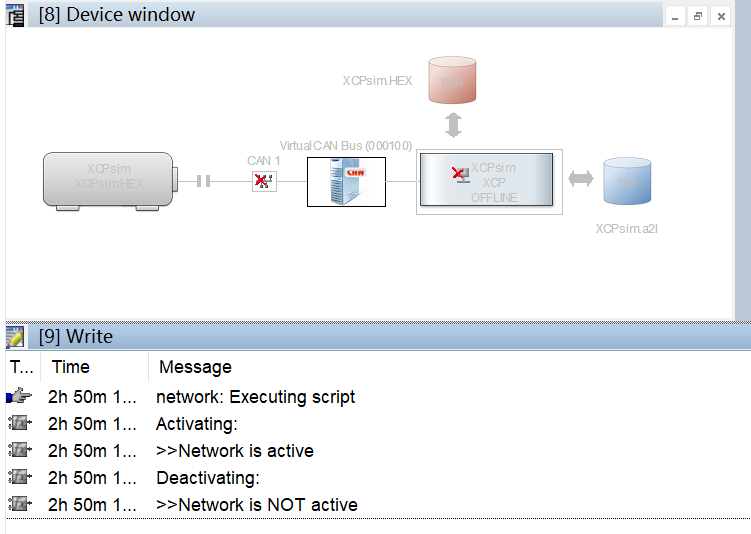

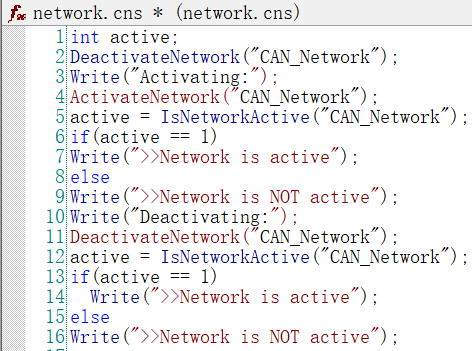

Example：指定網絡激活/禁用/狀態的判斷

2. 程序控制：人機交互與界面定制

聚焦 “用戶交互+信息輸出”，滿足定制化操作需求：

用戶輸入：通過UserQueryDialog()生成帶自定義按鈕的對話框（如設備刷寫確認）、UserSelectDialog()提供下拉列表選擇、QueryMultipleValues()實現多字段輸入（如十進制 / 路徑）；

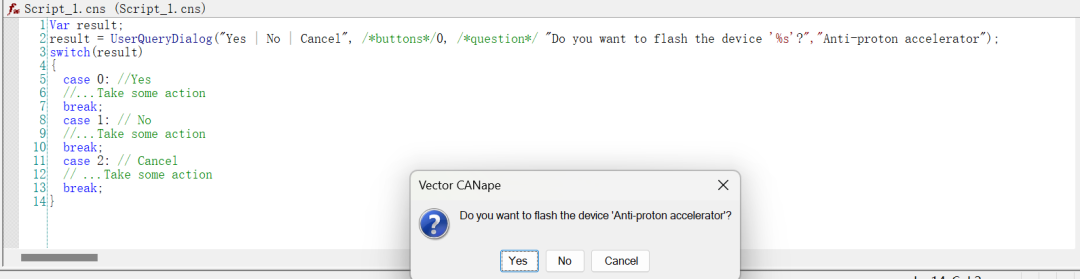

Example1：UserQueryDialog()生成帶自定義按鈕的對話框

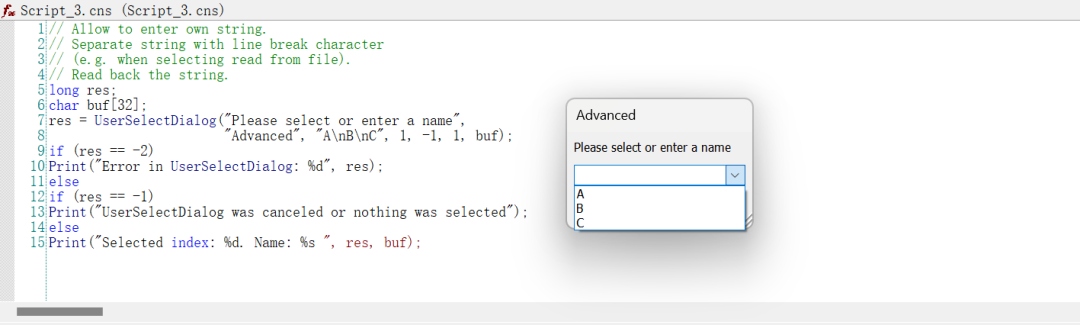

Example2：UserSelectDialog()提供下拉列表選擇

信息輸出：Write()逐行輸出到“Write窗口”、Speak()將文本轉為語音提示、ProgressBarCreate()生成狀態欄進度條，覆蓋多場景信息傳遞。

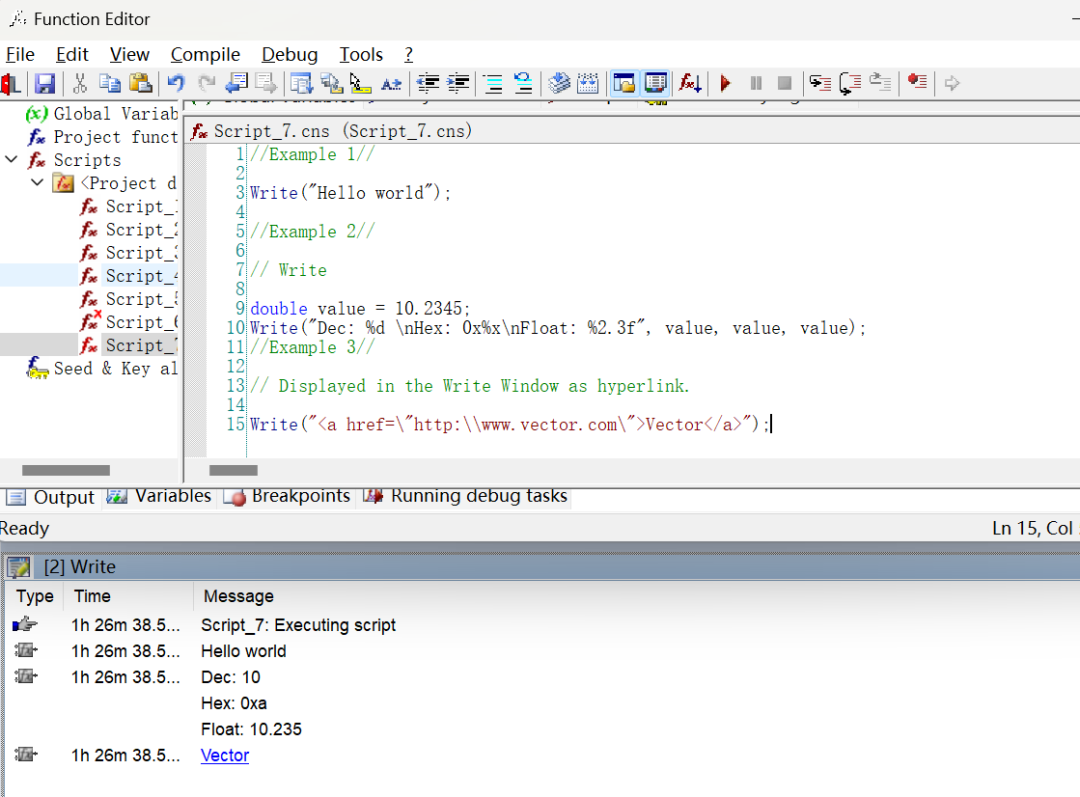

Example3：Write()逐行輸出到“Write窗口”

3. 設備管理：ECU 硬件交互核心

所有函數需以設備對象即Device name為前綴（如XCPsim、KWP2000），實現硬件狀態控制與數據通信：

狀態切換：Online()/Offline()切換設備在線/離線、IsOnline()判斷狀態；

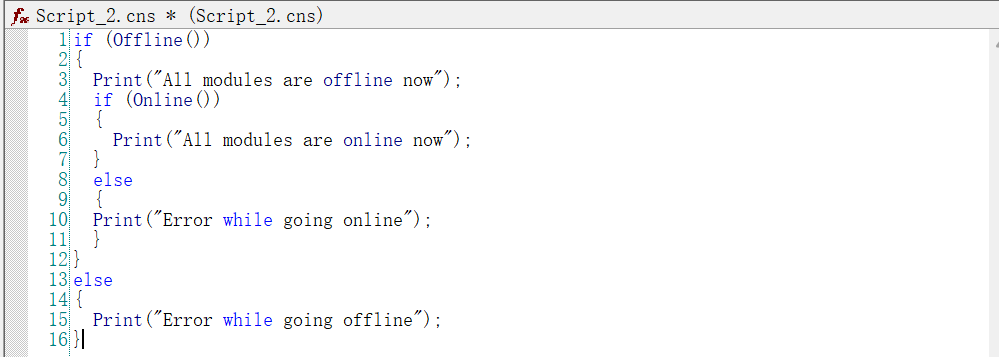

Example1：Online()/Offline()切換設備在線/離線

數據通信：SendMessage()發送CAN報文、CCP/XCP命令或診斷指令（如向CAN設備發送擴展報文CAN.SendMessage(0x100, 1, 2, 3, 4, 5)）；

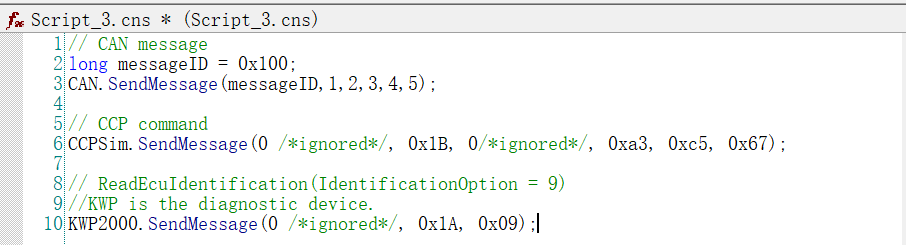

Example2：SendMessage()的使用

數據庫與刷寫：ImportDatabase()導入A2L/DBC文件，F(xiàn)lashParameterset()刷寫參數集、DownloadFile()下載HEX文件到ECU。

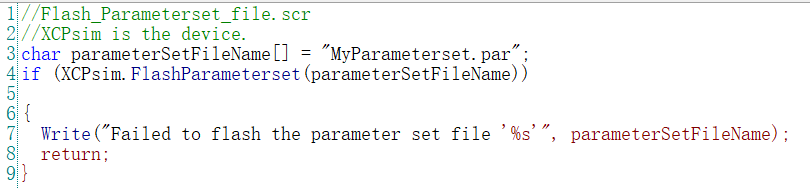

Example3：使用FlashParameterset()刷寫參數集

4. 測量控制：自動化數據采集

支撐測量流程自動化，核心圍繞CANape的Recorder操作與全局測量管理：

Recorder控制：RecorderStart()/RecorderStop()啟動/停止Recorder（支持保存文件），RecorderGetFileSize()查詢記錄文件大小；

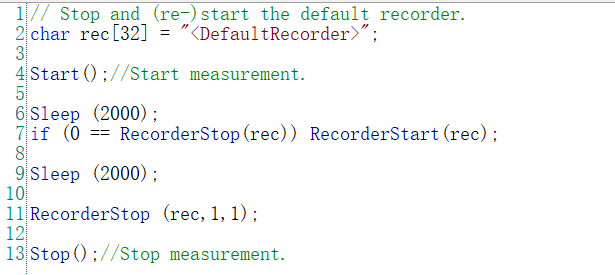

Example1：RecorderStart()/RecorderStop()啟動/停止Recorder

測量管理：Start()/Stop()控制全局測量，IsRunning()判斷測量狀態，SaveDisplayBuffers()保存緩沖區數據為 MDF 文件。

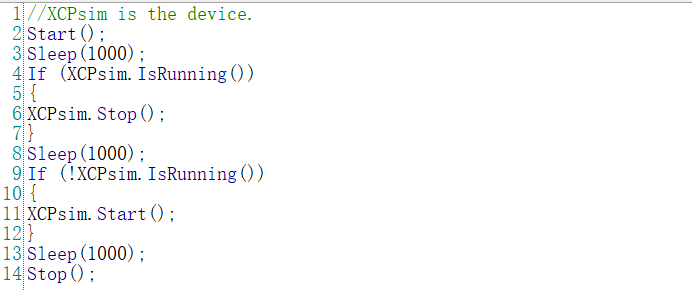

Example2：Start()/Stop()控制全局測量，IsRunning()判斷測量狀態

5. 標定功能：ECU 參數精細化調控

針對 ECU 標定場景，實現數據集管理與參數讀寫：

數據集管理：CreateDataset()創建A2L+HEX的數據集，ActivateDataset()激活數據集，ResetDatasetToReference()重置到參考狀態；

參數與模式：SetParameterPhysValue()設置參數物理值，DirectCalibrationMode()切換直接 / 間接標定（間接模式需手動下載生效）。

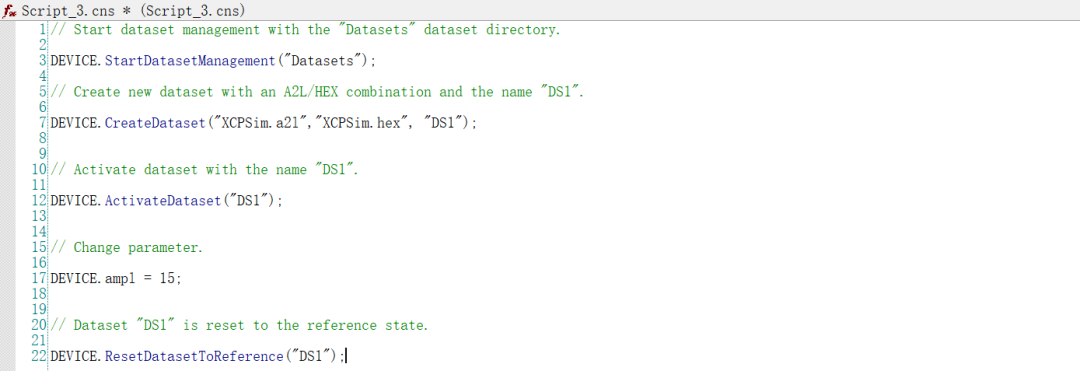

Example：參數集管理

6. 輔助功能：簡化腳本開發

包含三類實用工具，降低開發復雜度：

腳本控制：CallScript()調用外部腳本，Sleep()延遲執行（如Sleep(1000)延遲 1 秒）；

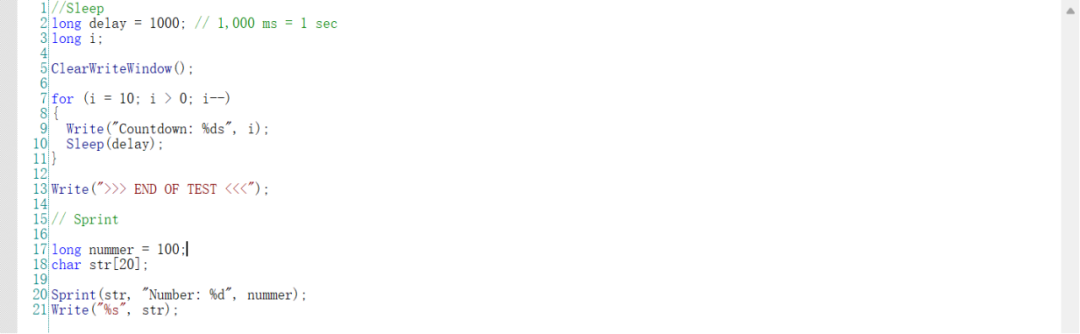

Example1：Sleep()延遲

數據挖掘：DataMiningStart()啟動數據挖掘分析，DataMiningCreateHit()標記信號峰值等命中點；

基礎工具：Sprint()格式化字符串、SystemTime()獲取系統時間、HexFileCreate()創建HEX文件。

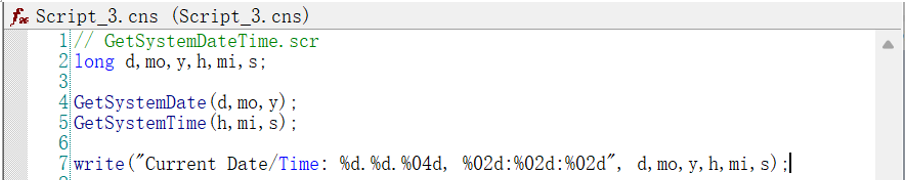

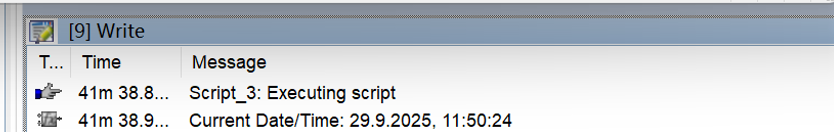

Example2：SystemTime()獲取系統時間

功能庫特點與典型應用

CASL內置功能庫的核心優勢在于“全鏈路覆蓋”與“深度集成”，這使它能夠在ECU開發的各個環節實現高度自動化，無需依賴外部工具即可完成復雜的開發任務。其典型應用場景包括：

1. 自動化測試：高效、精準的實時信號監測

CASL能夠通過定時啟動測量任務，實時監控ECU的信號狀態，并在信號超出預設閾值時自動觸發記錄停止。例如，在自動駕駛測試中，CASL可以結合“網絡控制”模塊激活車輛的CAN總線，通過“測量控制”模塊的Recorder功能記錄傳感器數據。一旦檢測到異常信號（如超速或偏離車道），系統會立即停止記錄并生成警報報告。這種高效的實時監測功能在復雜測試環境中尤為關鍵。

2. 批量標定：多參數、多設備的高效管理

CASL支持批量處理多個ECU參數的標定任務，包括數據集的批量重置、激活和參數刷寫。標定工程師可以通過“標定功能”模塊的CreateDataset()和ActivateDataset()函數快速創建和應用新的標定數據集，并通過FlashParameterset()完成參數的批量刷寫。這種批量化的操作方式顯著減少了人工干預，尤其適合生產線上的大批量標定作業。

3. 定制化交互：靈活的操作界面與流程優化

CASL提供了強大的用戶交互功能，能夠自定義標定流程對話框和測量進度實時提示。例如，通過UserQueryDialog()函數可以創建帶自定義按鈕的對話框來確認關鍵操作；通過ProgressBarCreate()可以實時顯示測量任務的完成進度。這種靈活的交互方式不僅提升了用戶體驗，還優化了復雜的標定和測試流程。

4. 數據后處理：深度分析與自動化報告生成

CASL支持對采集的測量數據進行深度分析和后處理。例如，通過DataMiningCreateHit()函數可以標記信號的峰值或異常點，并結合其“輔助功能”模塊生成包含圖表和數據統計的PDF報告。工程師可以利用這些報告快速定位問題，完成數據分析并為后續的ECU優化提供依據。

這些應用場景充分體現了CASL在ECU開發中的高效性、靈活性和實用性，使其成為汽車電子工程師的得力助手。

CASL內置功能庫是汽車電子工程師的“效率工具”，掌握其核心模塊與關鍵函數，能大幅減少CANape操作中的手動干預，提升ECU開發與測試的效率和一致性，為復雜測試項目的流程標準化提供堅實支撐。
