在上期芝識課堂中，我們學習了能帶理論和摻雜魔法，創造了n型和p型半導體。

今天，我們來探索所有二極管的核心——pn結?？纯此绾蜗褚坏乐悄艿摹皢蜗蜷T”控制電流，成為通往肖特基勢壘二極管世界的必經之路！

電流的“單行線”pn結

在討論肖特基勢壘二極管（SBD）之前，我們先了解一下pn結的工作原理，因?yàn)樗菢?gòu)成二極管的最基本結。

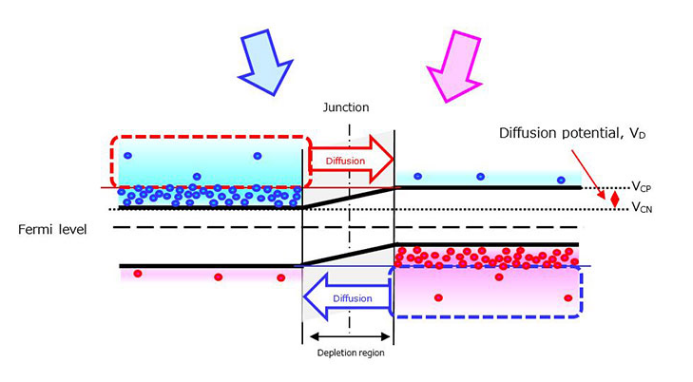

當p型半導體和n型半導體緊密連接，由于交界處載流子濃度差異，n區的自由電子會向p區擴散，p區的空穴向n區擴散。它們?cè)诮唤缣幭嘤鰪?fù)合，導致界面附近形成一個幾乎沒有自由載流子的區域——耗盡層。

圖1. n型半導體和p型半導體剛接合在一起后

與此同時，剩下不能移動的帶電離子產生了一個從n區指向p區的內建電場，它阻止載流子進一步擴散。這個電場對應的電勢差稱為內建電勢或擴散電勢（VD）。此時，載流子擴散與電場作用達到平衡，凈電流為零。這個沒有外加電壓的pn結，就像一道已經關上的門，使電流停止流動。

圖2. 處于平衡狀態的無偏pn結

單向?qū)щ姡赫蚱门c反向偏置

pn結的神奇在于，外加電壓可以控制這道“門”的開關。

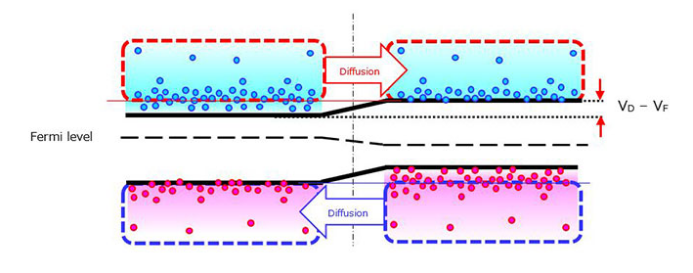

正向偏置（正極接p區，負極接n區）時，外電場削弱內建電場，勢壘降低，耗盡層變窄。n區的電子和p區的空穴能輕松越過勢壘，形成很大的正向電流，門“打開”，電流繼續流動。

圖3. 正向偏置的pn結

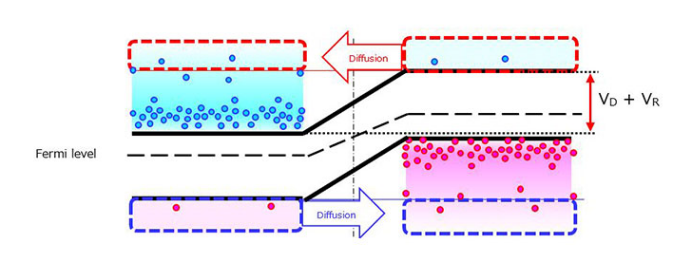

反向偏置（正極接n區，負極接p區）時，外電場增強內建電場，勢壘升高，耗盡層變寬。多數載流子的擴散被抑制，只有極少數的少數載流子在內建電場下形成微弱的反向電流（漏電流），門“緊閉”了。

這就是pn結單向?qū)щ姷脑恚赫珜?dǎo)通，反偏截止。

圖4. 反向偏置的pn結

pn結的伏安特性曲線

將pn結的電壓-電流關系畫出來，就得到了其伏安特性曲線。它清晰地展示了單向?qū)щ娦裕赫螂妷撼^門檻電壓（硅約0.7V）后，電流指數增長；反向電壓下，電流極小且基本恒定；當反向電壓超過擊穿電壓時，電流會急劇增大。

不過，pn結有個“小脾氣”：反向恢復時間。當二極管從正向?qū)ㄍ蝗磺袚Q到反向截止時，電流不會立刻變小，而是先出現一個較大的瞬時反向電流，需要一段時間trr才能恢復截止。這是因?yàn)檎驅〞r(shí)注入的少數載流子需要時間被“抽走”或復合。trr限制了pn結在高頻電路中的應用速度。

你可以把pn結想象成一個裝有彈簧的單向閥門。正向壓力推開閥門，水流暢通；反向壓力則關得更緊。反向恢復時間就像突然反向時，水流的慣性導致的短暫反向流動。

今天我們深入剖析了pn結的單向?qū)щ娫?，也認識了它的速度瓶頸——反向恢復時間。那么，有沒有一種結，既能單向?qū)щ?，又能極速開關呢？答案是肯定的！

在下一課，芝子將帶你探索一種更快的結——金屬-半導體結，了解“肖特基接觸”與“歐姆接觸”的區別，以及關鍵物理量“功函數”的作用。
