是時候給你的充電器“升級大腦”了。

超低功耗

安全高效

小體積

......

這大概就是傳說中的“別人家的孩子(芯片)”吧!

圖1：HUSB363A Demo

為滿足不同產品的設計需求，HUSB363A提供QFN4x4-16L和QFN4x4-24L兩種緊湊型封裝可選。HUSB363A和HUSB363等芯片Pin to pin管腳兼容，可以直接升級替換HUSB363。

圖2：HUSB363A引腳定義

HUSB363A集成了電流環和電壓環，不需要外置TL431，外圍電路簡潔。

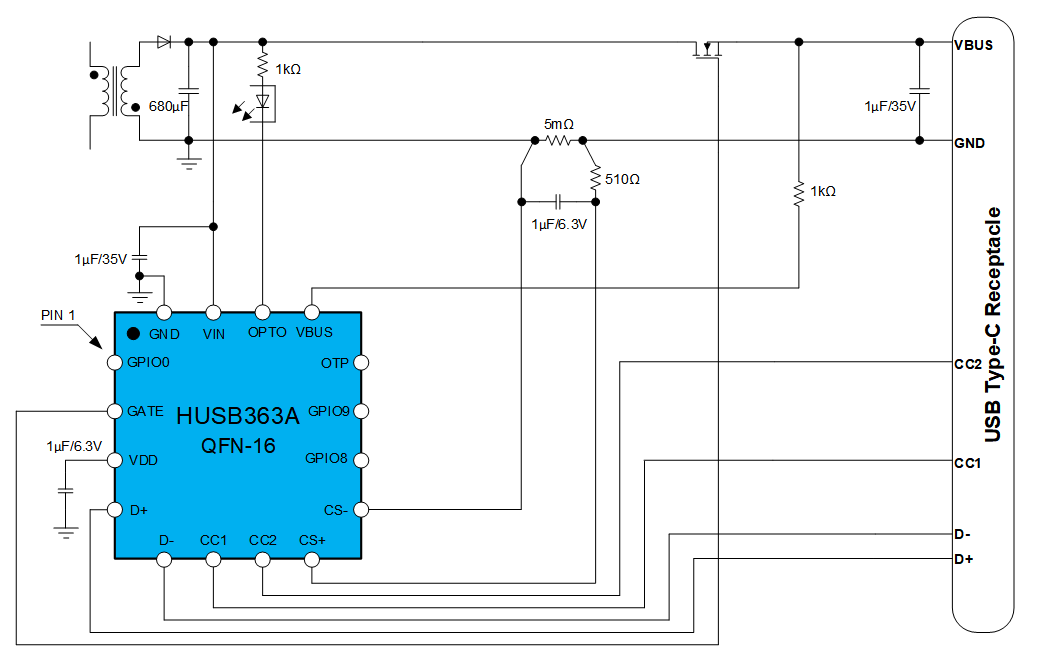

圖3：HUSB363A QFN-16L封裝典型應用電路

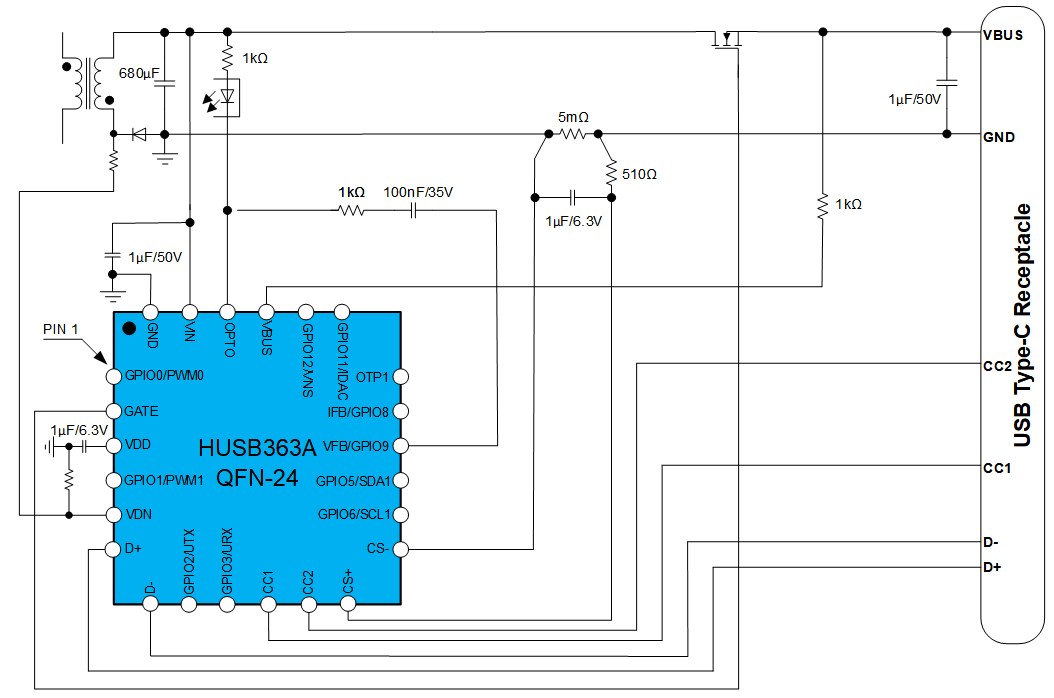

圖4：HUSB363A QFN-24L封裝典型應用電路

HUSB363A待機功耗低至100 uA，這意味著即使充電器長期插在插座上，其能耗也幾乎可以忽略不計。

HUSB363A創新性地集成了SR DRAIN電壓檢測功能，可以實現LPS、AC高低壓偵測。有效防止采樣電阻單點失效等異常情況對設備造成損害，為用戶的設備安全保駕護航。

HUSB363A支持外部VSNS分壓反饋，可以實現更高電壓輸出，不被芯片耐壓限制?？蓱?yīng)用于兩輪車、三輪車、四輪車充電器，電動工具充電器，掃地機充電器中。慧能泰還推出了使用HUSB363A作為通用握手協議的一整套中大功率ACDC電源適配器/充電機方案。

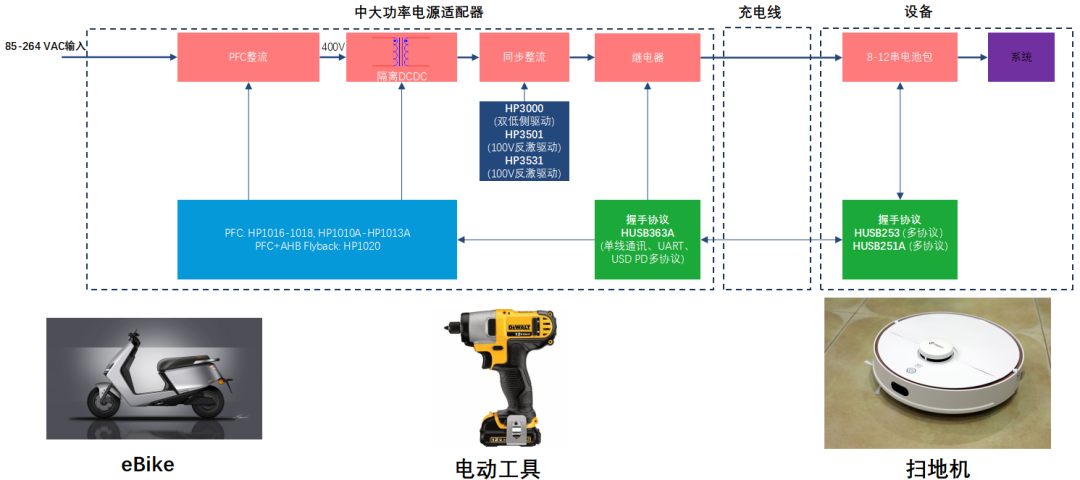

圖5：慧能泰中大功率ACDC電源適配器/充電機方案

HUSB363A特性

支持PPS的USB Type-C PD供電控制器

– 符合USB Type-C Rev.2.4

– 符合USB PD Rev.3.2

支持多種DPDM充電協議

– BC 1.2 DCP和Divider 3

– QC 4/QC 4+、QC 2.0/3.0/3+

– AFC、FCP、SCP

– PE 1.1+/2.0

– Apple 2.4A

– UFCS

集成高端NMOS門極驅動和繼電器驅動

超低阻抗采樣電阻采集輸出電流

支持VBUS弱上拉，對于Type-C轉Lighting線可以實現休眠

支持輕載檢測電流低至5~10 mA

支持高阻抗Type-C線兼容性提升

GPIO靈活可配實現客制化需求

支持硬件線補，動態負載響應更快

兩路PWM通道，可用于風扇調速控制

MCU內核自帶20 kB MTP存儲空間

完備的故障保護機制：過壓保護、過流保護、短路保護、過溫保護、欠壓保護、CC過壓保護及熱關斷

可配置I2C從機/主機模式

內置11位 ADC

±3 kV HBM ESD

免費送樣

Hynetek

HUSB363A現已開放樣品申請，可掃描下方二維碼或點擊文末“閱讀原文”申請免費樣品。更多優質產品信息，歡迎聯系我們了解。
