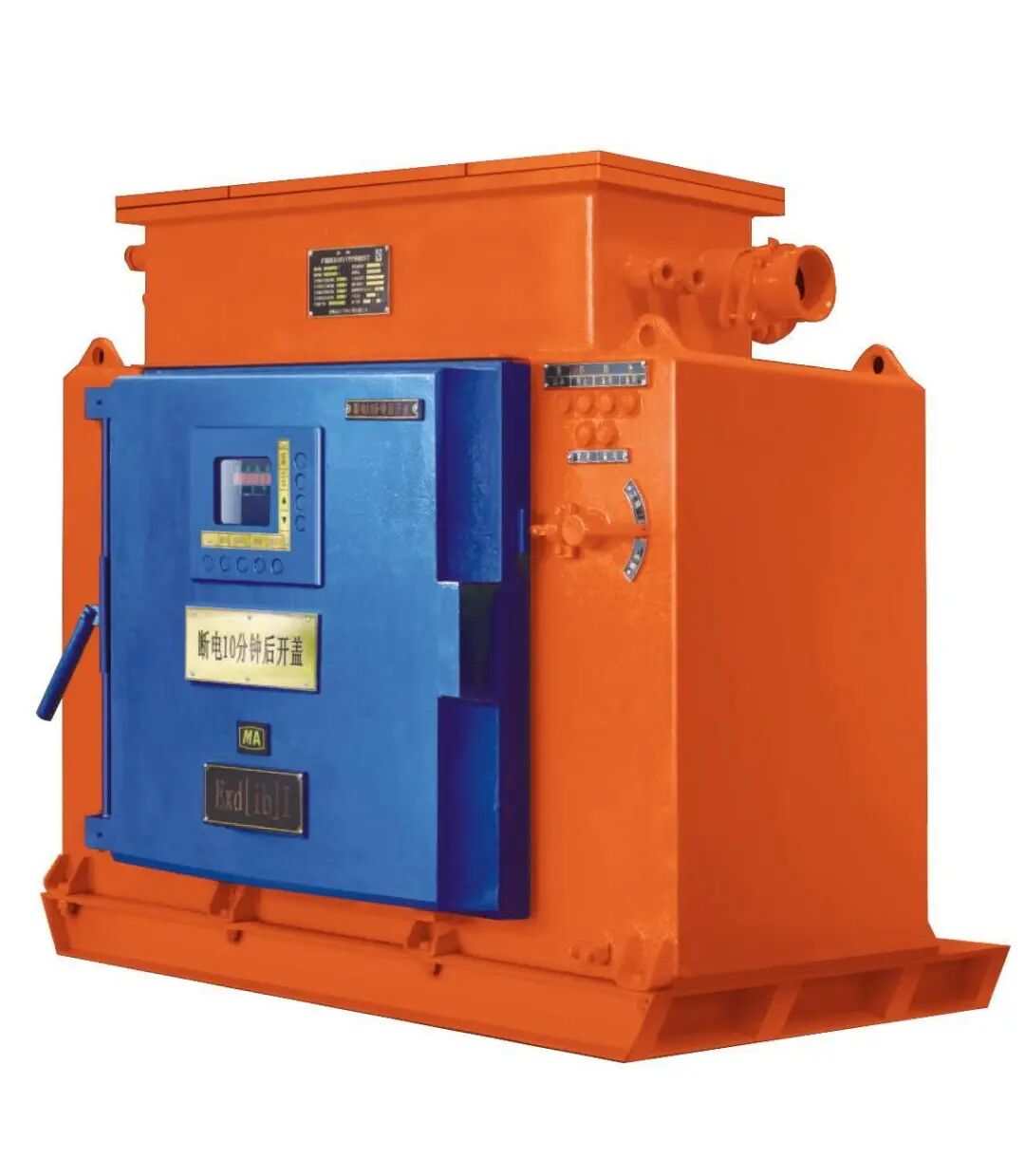

?防爆變頻器作為石油、化工、煤礦等高危環境中的關鍵電氣設備，其安全性和可靠性直接關系到工業生產與人員安全。為確保防爆變頻器在易燃易爆環境中長期穩定運行，需嚴格執行以下測試步驟，涵蓋外觀檢查、電氣性能測試、防爆結構驗證及環境適應性評估等關鍵環節。

一、前期準備與安全確認

1. 環境評估

測試前需確認環境符合GB 3836.1-2021《爆炸性環境用電氣設備》標準，環境溫度控制在-20℃~+40℃范圍內，相對濕度低于85%（無凝露），且測試區域通風良好，無殘留可燃性氣體。使用便攜式氣體檢測儀對周邊環境進行實時監測，確保甲烷、氫氣等易燃介質濃度低于爆炸下限的10%。

2. 工具與儀器校準

準備兆歐表（500V/1000V）、耐壓測試儀（0-5kV）、紅外熱像儀、防爆游標卡尺等工具，所有儀器需經第三方機構校準并在有效期內。特別注意防爆工具的材質需為鈹銅合金或無火花鋁合金，避免測試過程中產生機械火花。

二、防爆結構完整性測試

1. 外殼機械強度驗證

采用沖擊試驗裝置對隔爆型外殼施加7J的沖擊能量（依據GB 3836.2），重點檢查接線腔、觀察窗等薄弱部位。隔爆接合面間隙需用塞規測量，對于ⅡB類設備，間隙值不得超過0.15mm，接合面長度需＞12.5mm。增安型設備需核查緊固螺栓的扭力值是否達到標定值（如M6螺栓需鎖緊至10N·m）。

2. 防護等級測試

參照IP54或IP65標準進行防塵防水試驗。使用粉塵試驗箱模擬12.5g/m3的滑石粉環境，持續8小時后開蓋檢查內部無沉積；噴水試驗時，以12.5L/min流量從各個角度噴射1分鐘，內部電路板及接線端子應無滲水痕跡。

三、電氣性能專項檢測

1. 絕緣性能測試

斷開所有外部連線，用兆歐表測量主回路對地絕緣電阻：額定電壓≤1kV時需≥10MΩ（測試電壓500V DC），額定電壓＞1kV時需≥100MΩ（測試電壓1000V DC）。耐壓試驗施加2Un+1000V（最低1500V）的工頻電壓1分鐘，泄漏電流＜10mA為合格。

2. 變頻功能動態測試

在模擬負載下進行0-50Hz連續調速，記錄以下參數：

輸出電流諧波畸變率（THD）≤5%（滿載時）。

電壓不平衡度＜3% 。

過載能力測試：120%額定負載運行10分鐘，散熱器溫度不超過80℃（紅外測溫儀監測）。

四、防爆安全特性驗證

1. 溫度組別測定

在額定負載下運行至熱穩定狀態（約4小時），用熱電偶測量外殼最高表面溫度。對于T4組別設備，最高溫度不得超過135℃。重點關注IGBT模塊、整流單元等發熱元件的溫升曲線。

2. 火花點燃試驗

對本質安全型電路，需在專用爆炸試驗箱內模擬故障條件（如短路、斷路），觀察是否引燃21%濃度的氫氣-空氣混合物。試驗需重復10次，點燃次數為0次方可通過認證。

五、環境適應性測試

1. 濕熱循環試驗

將設備置于恒溫恒濕箱中，按40℃/95%RH條件下保持48小時，隨后在-25℃低溫下放置24小時，循環3次后立即測試絕緣電阻下降率應＜30%。

2. 振動測試

模擬運輸及運行工況，進行10-150Hz掃頻振動（振幅0.15mm），重點檢查PCB板焊接點、電纜接頭等部位無松動。振動后設備需能正常啟動且參數漂移＜1%。

六、文檔復核與標志檢查

1. 防爆認證文件核對

查驗防爆合格證（如CNEx、ATEX）、產品銘牌上的防爆標志（如Ex dⅡB T4 Gb）是否與實物一致，防爆參數表需包含最大安裝間隙、允許電纜參數等關鍵數據。

2. 安全警示標識

確認設備外殼醒目位置有"斷電后開蓋"警告標識，接地端子旁需有永久性黃綠雙色標記，所有警告標識需采用蝕刻或凸鑄工藝，確保在潮濕、油污環境下仍可辨識。 完成全部測試后，需編制包含測試數據、紅外熱圖、振動波形等原始記錄的驗證報告，由測試工程師與防爆監督員雙簽確認。對于煤礦井下用設備，還需額外進行甲烷濃度突變響應測試（斷電時間≤0.1秒）。定期復檢周期不得超過12個月，確保防爆性能持續有效。
