在激光錫焊的精密工程中，焊料的選擇遠非簡單的材料采購，而是一項關(guān)乎電氣連接終極性能的系統(tǒng)性決策。焊料作為金屬間連接的唯一橋梁，其特性直接定義了焊點的機械完整性、導(dǎo)電導(dǎo)熱效率以及長期服役的可靠性。每一次激光脈沖的能量投放，都在促使熔融焊料與焊盤基材進行一場微觀層面的冶金反應(yīng)，而這場反應(yīng)的成功與否，首先取決于所選“建材”——焊料的正確性。因此，深入理解并掌握激光錫焊中焊料的優(yōu)化選擇策略，是實現(xiàn)高良率、高性能電子制造的核心環(huán)節(jié)。

形態(tài)適配：激光工藝下的精準物質(zhì)輸送

激光錫焊對焊料形態(tài)的匹配性有著嚴苛要求，其本質(zhì)是選擇最適合“定點、定量、定形”輸送的物質(zhì)形式。

錫絲：定向精確送料 適用于對焊料位置有嚴格要求的點狀或單引腳焊盤。通過高精度送絲機構(gòu)與激光束的協(xié)同，可實現(xiàn)微米級的同步控制。關(guān)鍵在于錫絲直徑需與激光光斑尺寸及焊盤大小形成比例，通常焊盤寬度應(yīng)為錫絲直徑的1.2至1.5倍，以確保焊料充分鋪展而不溢出。對于極小焊盤(如01005器件)，超細徑錫絲(如0.2mm)配合高頻率、低功率的激光調(diào)制，是避免熱損傷的有效方案。

錫膏：面陣高效印刷是高密度組裝(如芯片級封裝CSP、微型連接器)的首選。其選擇需構(gòu)建三維考量：焊料合金粉末的粒度分布(Type 3至Type 5)影響印刷分辨率與熔化特性;助焊劑體系(如RMA、OA)的活性與熱分解溫度必須與激光的快速升降溫曲線匹配，既要保證充分去除氧化層，又要避免殘留物過多或碳化。對于底部有散熱焊盤的QFN器件，采用階梯式鋼網(wǎng)開口配合錫膏，再通過激光逐區(qū)域掃描，可有效解決中心散熱焊盤與周邊I/O引腳的可焊性差異難題。

預(yù)成型焊片：體積與形狀的確定性保障 為異形焊盤、垂直互連或需要嚴格控制焊料體積的應(yīng)用(如大功率器件焊接、密封腔體釬焊)提供了終極解決方案。其厚度、外廓尺寸的精確性，消除了因焊料量波動導(dǎo)致的虛焊或橋連風(fēng)險。在激光焊接中，常采用環(huán)形或矩形光斑對預(yù)置焊片進行整體均勻加熱，確保其同步熔融與潤濕。

合金設(shè)計：在冶金科學(xué)與工藝窗口之間求取平衡

焊料合金的化學(xué)成分是焊點本征性能的“基因編碼”，其選擇需在材料性能與工藝可行性之間取得精妙平衡。

熔點溫度帶的戰(zhàn)略選擇 激光錫焊的快速局部加熱特性，理論上可兼容更寬的熔點范圍。但對于存在多級封裝或熱敏感元件的復(fù)雜模組，焊料熔點的選擇需納入整體熱預(yù)算管理。采用“階梯熔點”策略——即先焊接高熔點焊料部分，后焊接低熔點部分，可有效防止已焊點二次熔化。例如，先使用SAC305(熔程217-220℃)焊接主要芯片，再使用Sn58Bi(共晶點138℃)焊接外圍被動元件。

微觀結(jié)構(gòu)決定宏觀性能 無鉛焊料的主流SAC合金中，銀(Ag)含量顯著影響焊點強度與抗熱疲勞性能。高銀(如Ag>3.0%)合金能形成致密的Ag3Sn金屬間化合物(IMC)，增強焊點，但成本增加且可能加劇對銅焊盤的溶解。銅(Cu)的添加可調(diào)節(jié)熔點并抑制銅溶蝕，但過量會形成粗大的Cu6Sn5 IMC，影響韌性。在激光的急速冷卻下，IMC的生長行為與傳統(tǒng)回流焊不同，通常更薄、更均勻，這為優(yōu)化合金成分以獲取更佳界面結(jié)構(gòu)提供了新思路。

特種元素的效能引入 面向嚴苛應(yīng)用，微量合金化是提升性能的關(guān)鍵路徑。例如，在SAC合金中添加微量稀土元素(如鈰Ce)，可細化晶粒，顯著提升焊點在溫度循環(huán)下的可靠性;添加適量的銦(In)，能在降低熔點的同時改善延展性，適用于柔性電子或抗沖擊場合。選擇時需充分評估添加劑對激光吸收率及潤濕動力學(xué)的潛在影響。

系統(tǒng)集成：超越焊料本身的多維協(xié)同

焊料的最終表現(xiàn)，是其與焊盤、元件終端及激光工藝深度耦合的結(jié)果，必須進行系統(tǒng)性集成考量。

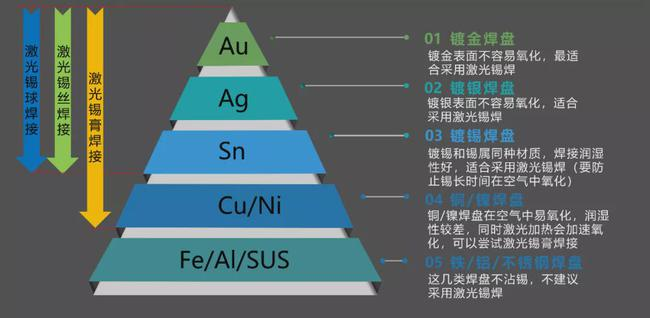

1. 界面冶金兼容性：焊盤表面鍍層是決定性界面。對于常見的ENIG(化學(xué)鎳金)焊盤，需警惕“黑盤”風(fēng)險，應(yīng)選擇潤濕速度快、工藝窗口寬的焊料，并嚴格控制激光能量以防止界面脆化。對于OSP(有機保焊劑)或浸銀焊盤，焊料中的助焊劑活性需足以在激光的極短作用時間內(nèi)穿透保護層，實現(xiàn)可靠結(jié)合。

2. 工藝參數(shù)映射：激光的能量參數(shù)(峰值功率、脈寬、頻率)必須根據(jù)焊料的熔化特性(熔點、熱導(dǎo)率、吸收光譜)進行定制化編程。例如，對于潤濕性較差的焊料，可采用“預(yù)熱點亮-主熔”的復(fù)合脈沖波形，為先驅(qū)助焊劑激活和界面清潔爭取時間。

3. 失效模式預(yù)防性設(shè)計：選擇焊料的出發(fā)點應(yīng)是預(yù)防潛在失效。在易受振動應(yīng)力的場合(如汽車電子)，應(yīng)優(yōu)選抗蠕變性能佳的SAC高銀合金或含Sb焊料;在存在巨大CTE(熱膨脹系數(shù))失配的封裝結(jié)構(gòu)中(如陶瓷基板連接)，可考慮采用柔性更高的低模量焊料或含In合金，以吸收應(yīng)力。

綜上所述，激光錫焊中焊料的優(yōu)化選擇，是一個融合了材料物理、界面化學(xué)、熱力學(xué)與制造工藝學(xué)的復(fù)雜決策過程。它要求工程師從系統(tǒng)的、預(yù)防的視角出發(fā)，將焊料的形態(tài)、成分作為可控的工藝變量，與激光能量、焊盤特性進行精準映射與閉環(huán)優(yōu)化。唯有如此，方能在光與熱的精準交響中，于微觀焊盤之上構(gòu)筑起堅不可摧的電子連接長城，賦能電子產(chǎn)品向著更微小、更智能、更可靠的方向持續(xù)演進。

松盛光電在激光精密恒溫焊接領(lǐng)域持續(xù)投入研發(fā)10余年，尤其是激光恒溫錫焊原創(chuàng)技術(shù)開拓者，該技術(shù)廣泛應(yīng)用于3C消費電子、5G通訊、新能源、汽車、顯示泛半導(dǎo)體行業(yè)、航空航天等多個重要領(lǐng)域，解決了SMT、PCBA行業(yè)一些落后的工藝和產(chǎn)能，實現(xiàn)智能化、無人化、高良率的技術(shù)革新。如需進一步了解產(chǎn)品詳情、預(yù)約演示或定制方案，歡迎隨時與我們聯(lián)系。讓技術(shù)為制造賦能，共創(chuàng)精準未來。
