1、方案名稱：SE8401 4.5-48V 600MA 同步降壓DC-DC，內置MOS，工作頻率1Mhz

2、品牌：星云半導體（NEBULA）

3、描述：SE8401 是小型帶內部開關的 48V、0.6A 降壓 DC-DC穩壓器，具備 SKIP 控制模式，將低靜態電流與高開關頻率相結合，輸出電壓可在較寬輸出電壓范圍內通過電阻式分壓器進行單獨調整，可在極小直至空載條件下實現最高效率，同時具有良好的 EMI 性能。

SE8401 具有 4.3V-48V 的寬輸入電壓范圍，從而最大限度地減少對外部浪涌抑制組件的需求。使其成為寬輸入電源范圍工業和多節數電池組應用的理想選擇。SE8401 具有集成式低至 0.5Ω 高側功率 MOSFET 導通電阻,可提供至少 0.6A 的輸出電流能力，并具有出色的負載和線路瞬態響應。

4、方案特色：

? 寬輸入電壓范圍：4.3V-48V

?輸出電流600mA

?輸出電壓范圍：1.5V-42V

?高達 99%的效率（輸入輸出低壓差情況下）

?SKIP 模式提供極高的輕負載效率

?支持大負載電容啟動

?保護功能齊全

?集成軟啟動

?過熱和過流保護

?輸出短路保護

?具有內部補償，極大減少了外部組件數量

?超小型方案尺寸：

?小型 22uH 電感

?與 10uF 最小輸出電容器配合使用

?采用 TSOT23-6 封裝

5、應用領域：

? 系統的前置穩壓器（跟蹤和遠程信息處理、IP網絡攝像頭）

?電池備用電源（電表、數據集中器）

?熱電器件電源（TEC、光纖模塊）

?通用電壓穩定器和降壓轉換器

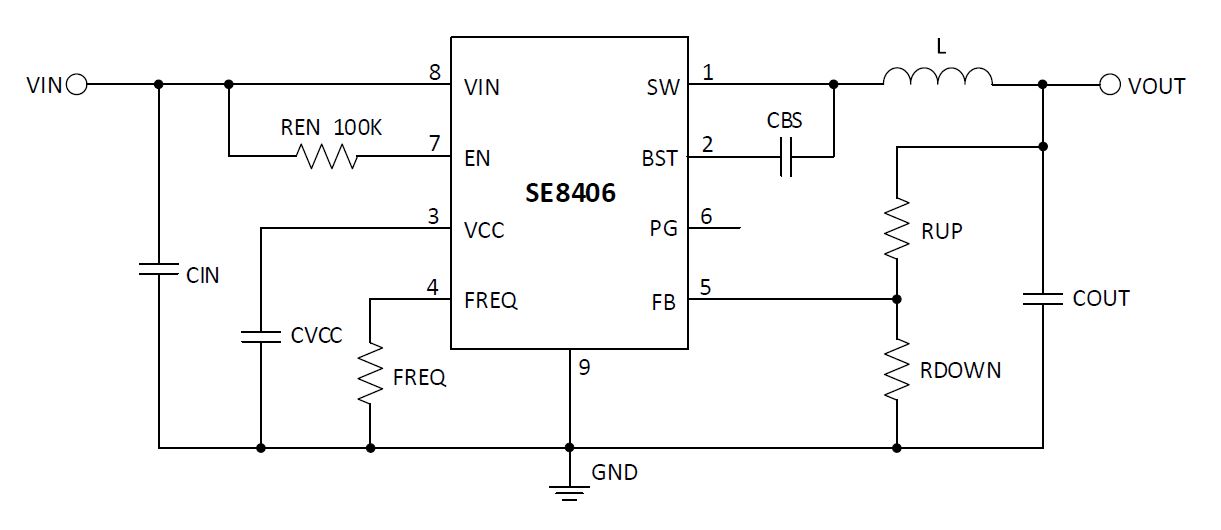

6、應用原理圖：
