直流磁控濺射作為PTC熱敏電阻電極制備的主流工藝，其技術深度遠不止“金屬沉積”這么簡單。本文將深入探討該工藝在產業化應用中的核心技術細節，包括設備配置、參數優化、多層膜工程以及生產挑戰的解決方案。

一、濺射系統配置與關鍵技術模塊

1.1 真空系統架構
現代PTC濺射生產線采用模塊化真空系統設計：
前級泵組：通常采用干式螺桿泵，避免油污染，抽速范圍在30-100 m3/h
高真空泵：復合分子泵，極限真空可達5×10?? Pa，抽速1000-2000 L/s
真空監測：配備電容式薄膜規和冷陰極電離規，實現10?量程的精確測量
獨特的負載鎖定系統：允許在不破壞主腔室真空的情況下連續進料，提高生產效率

1.2 磁控濺射源設計
針對PTC陶瓷片的特殊要求，濺射源設計有如下關鍵技術：
旋轉靶材系統：靶材利用率可從平面靶的20-30%提升至75%以上
非平衡磁場設計：增強等離子體對基片的覆蓋，改善薄膜均勻性
多靶位配置：3-4個獨立靶位，允許在一次真空循環中完成多層膜沉積
主動冷卻系統：采用閉環水冷，保持靶面溫度穩定，防止靶材開裂

1.3 電源與工藝控制
脈沖直流電源：頻率范圍50-350 kHz，占空比可調，有效防止靶面電弧和中毒
高級過程控制系統：集成PLC與工業PC，實現濺射功率、氣壓、基片溫度的實時閉環控制
反應氣體控制系統：即使對于純金屬沉積，也需精確控制殘留氧分壓(<10?3 Pa)

二、核心工藝參數優化與技術細節

2.1 預濺射與基片預處理
在正式沉積前，需進行嚴格的預處理：
1. 基片等離子體清洗：
- 使用Ar/O?混合氣體（比例9:1）
- 射頻偏壓功率100-300 W
- 時間5-10分鐘
- 有效去除有機污染物，活化陶瓷表面

2. 靶材預濺射：
- 擋板遮蔽基片
- 高于正常功率20%的“強轟擊”模式
- 持續時間15-30分鐘
- 完全去除靶材表面氧化層和污染物

2.2 多層膜沉積工藝窗口
典型的三層膜結構（過渡層/阻擋層/導電層）各有其精確的工藝參數：

2.3 界面工程關鍵技術
1. 漸變成分界面：
- 通過同時濺射兩個靶材并調節各自功率
- 實現從NiCr到Ni的成分漸變（如100%NiCr→50%NiCr/50%Ni→100%Ni）
- 大幅降低界面應力，提高附著力
2. 離子輔助沉積：
- 施加20-50 V的基片偏壓
- 使部分Ar離子轟擊生長中的薄膜
- 增加膜層致密度，減少柱狀晶生長

三、多層膜結構與材料科學
3.1 過渡層的材料選擇與機理
NiCr合金：Ni含量80-90%，Cr含量10-20%
- Cr的活性較高，易與陶瓷表面的氧形成Cr-O鍵
- Ni提供良好的導電性和延展性
- 熱膨脹系數(13-14×10??/K)介于陶瓷(8-10×10??/K)與金屬層之間

Ti/Ni雙層過渡：更先進的方案
- 先沉積5-10 nm的Ti層，與陶瓷形成強化學鍵
- 再沉積Ni層，避免Ti氧化導致的接觸電阻升高

3.2 阻擋層的微觀結構控制
晶粒尺寸控制：通過濺射功率和基片溫度調節
- 較低溫度(<150℃)得到細小等軸晶(20-50 nm)
- 較高溫度(150-250℃))形成柱狀晶結構
擇優取向：適當工藝條件下，Ni層可形成(111)擇優取向，具有最佳阻擋性能

3.3 導電層的抗氧化與可焊性
Ag層的防變色處理：
- 在Ag表層共濺射少量Pd(1-3%)或Au(0.5-1%)
- 形成表面合金，極大提高抗硫化能力
Cu層的防氧化方案：
- 沉積后立即進行原位表面鈍化
- 通入少量N?形成幾個原子層的Cu?N保護層
- 或沉積極薄(2-5 nm)的Au或Sn作為保護層

四、在線監測與質量控制

4.1 薄膜生長原位監測
1. 石英晶體微量天平：
- 實時監控沉積速率和膜厚
- 精度可達0.1 nm
- 與基片位置進行校準關聯

2. 光學發射光譜：
- 監測等離子體中金屬原子的特征譜線
- 用于檢測靶材中毒或污染
- 實現過程異常早期預警

3. 膜應力實時監測：
- 通過基片曲率變化計算薄膜應力
- 及時發現應力過大可能導致的脫附

4.2 離線檢測與表征
1. 電性能測試：
- 四探針法測量方阻，要求<0.1 Ω/
- 接觸電阻測試，要求<1 Ω
- 高溫老化后電阻變化率<5%

2. 機械性能測試：
- 劃痕法附著力測試，臨界載荷>30 N
- 膠帶剝離測試，要求0%脫落
- 熱震測試(-55℃?125℃，1000次循環)

3. 微觀結構分析：
- 掃描電鏡觀察斷面形貌，要求無孔洞、無分層
- X射線衍射分析晶體結構和擇優取向
- 俄歇電子能譜分析界面成分分布

五、生產挑戰與解決方案

5.1 均勻性控制
PTC陶瓷片尺寸通常為5×5 mm至20×20 mm，在小批量生產中，均勻性挑戰尤為突出：

1. 行星式夾具設計：
- 基片同時進行公轉和自轉
- 公轉速度5-20 rpm，自轉速度20-50 rpm
- 可將膜厚不均勻性控制在±3%以內

2. 可調屏蔽板：
- 根據實際沉積分布調整屏蔽板開口
- 補償濺射源的固有分布不均勻性

5.2 靶材壽命與維護
1. 靶材利用率優化：
- 通過磁場設計和旋轉機構優化
- 平面靶利用率從25%提升至35%
- 旋轉靶利用率可達80%以上

2. 靶材更換策略：
- 基于濺射功率時間積分(P×t)預測剩余壽命
- 計劃性更換，避免非計劃停機

5.3 工藝穩定性與重復性
1. 關鍵參數統計過程控制：
- 對濺射功率、氣壓、溫度等關鍵參數建立SPC控制圖
- 設置預警限和控制限
- 實現早期異常檢測

2. 定期維護與校準：
- 每周：真空檢漏，質量流量計校準
- 每月：電源輸出校準，溫度傳感器校準
- 每季度：全面系統維護，包括更換密封件等

六、前沿發展與未來趨勢

6.1 高功率脈沖磁控濺射
- 峰值功率密度可達1000 W/cm2以上
- 產生高度離化的金屬等離子體(離化率>70%)
- 制備的薄膜極度致密，接近體材料性能
- 特別適合制備高性能阻擋層

6.2 人工智能優化
- 機器學習算法分析工藝參數與薄膜性能關系
- 預測最佳工藝窗口，減少實驗次數
- 實時缺陷檢測與分類

6.3 全自動智能制造
- 整合MES系統，實現從訂單到成品的全流程追溯
- 數字孿生技術，虛擬優化后在實際設備上實施
- 預測性維護，基于設備數據分析預判故障

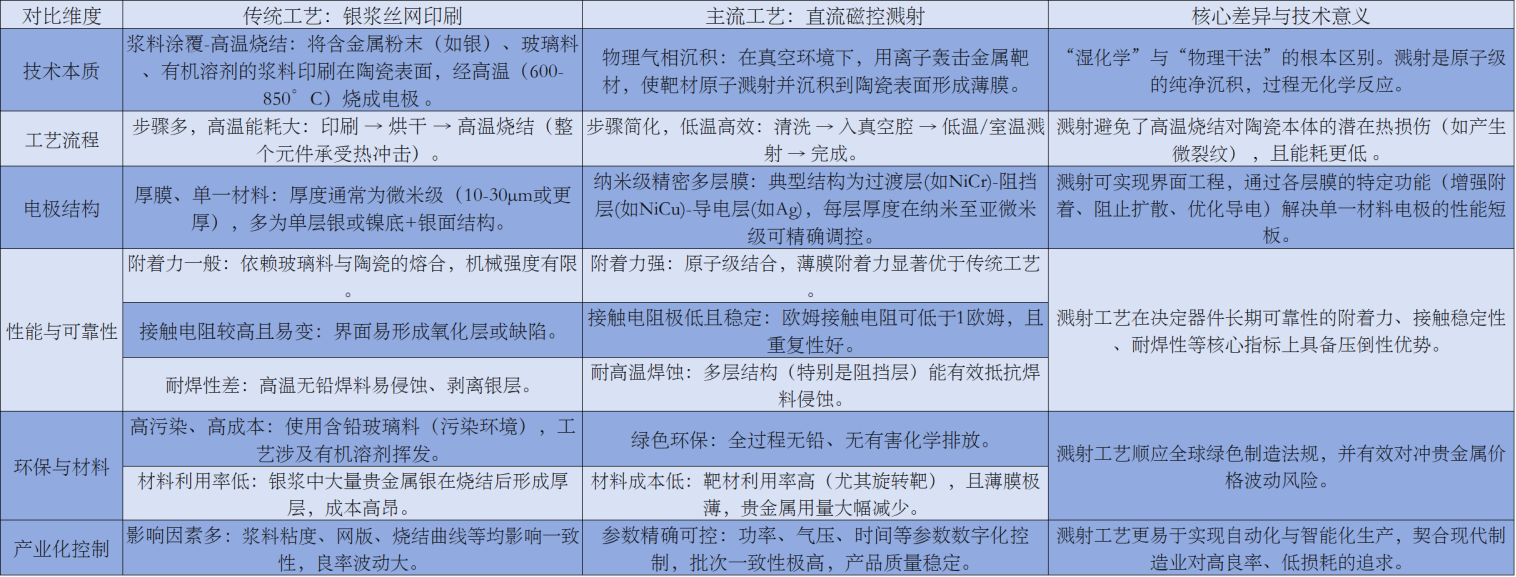

七、與傳統銀漿絲網印刷工藝對比

總結與選擇建議

綜合來看，直流磁控濺射相對于傳統刷銀工藝是一次全面的技術升級，它從原理上解決了傳統工藝在可靠性、一致性和環保性方面的固有瓶頸。這也是其能成為當前PTC熱敏電阻電極制造絕對主流的根本原因。
