前言

在本屆“瑞薩MCU杯”立創電子設計開源大賽的參賽者中，有這樣一位非常獨特的參賽選手——yjmwxwx（Bilibili ID）。

他不是職業的硬件工程師，也不在學校、實驗室或公司寫代碼，而是自稱“農民大叔”，在農村生活與勞作之余，一點點把電子設計“搓”進現實并通過視頻博客影響千萬開發者。

正是在這樣的背景下，他與瑞薩MCU結緣，多次參加瑞薩MCU杯立創電賽。從最初的摸索到逐漸形成自己的工程思路，這段經歷，催生了這臺LCR數字電橋的誕生。

B站個人主頁

https://space.bilibili.com/312836569/lists/1615509?type=season

三年前，yjmwxwx第一次參加電賽時，選擇使用RA2E1制作了一款電池內阻測試儀：

這不是一個功能很全的作品，僅僅只能測試電池內阻和大濾波電容的ESR，感興趣的小伙伴掃描下方二維碼或復制鏈接到瀏覽器看一看：

yjmwxwx-電池內阻測試儀

https://oshwhub.com/eda_kxijzpvac/battery

但這也是他第一次系統性地接觸到MCU在模擬測量中的應用，以此為起點，他在2025年基于瑞薩RA2E1MCU為我們帶來了這臺全新的LCR數字電橋。

項目介紹

01項目功能介紹

很多電子工程師都有測電池內阻和電子元器件阻抗的需求，但是兩個儀表來回切換比較麻煩。

市面上很多開源電橋方案把隔直電容和保護電路都給砍掉了，所以沒法直接測電池內阻，外接隔直電容不是很方便。

因此yjmwxwx自己設計了一個能測電池內阻的LCR數字電橋，采用兩路采集，多ADC口采樣增加讀數分辨率。

測量頻率1KHZ、10KHZ、100HZ。

阻抗測量范圍1毫歐到10兆歐，可以測電池內阻、串聯電容、串聯電感、串聯電阻、串聯電抗、D值、Q值、角度、阻抗的幅度。

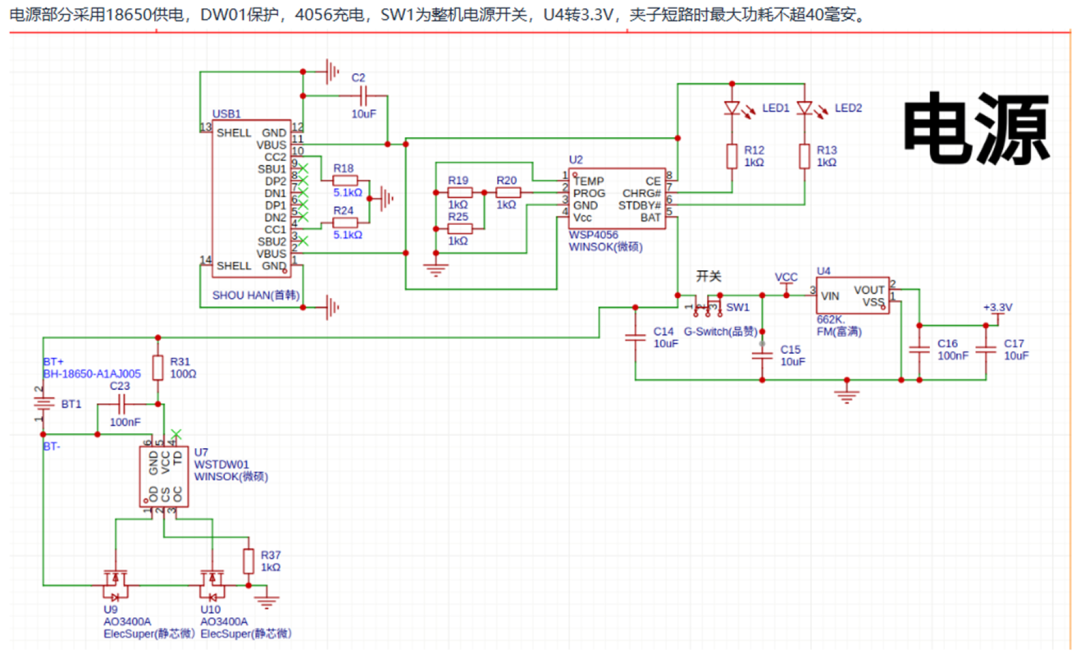

02硬件部分

主控

選擇瑞薩R7FA2E1A7，32MHZ晶振，手冊最高為20MHZ；

由于使用4個ADC口采集，采樣率50KHZ，采集到的數據都要進行DFT運算，計算量比較大，計算DFT頻率是70K左右，剛好能出中斷，于是進行了超頻。

引腳功能：

P400輸出PWM，P409、P408通過模擬開關切換PWM濾波電路作為激勵源。P407檔位切換33.3歐模擬開關，因為74HC4052模擬開關導通電阻比較大，無法滿足最低檔位要求，所以在33.3歐檔位并聯了一片3157模擬開關降低導通電阻。

P915、P914是檔位切換74HC4052的控制端口，用來切換不同檔位的電阻，P206 P207被測元器件放大倍數開關，每個放大10倍，P208、P914是內部V/I電路采樣電阻放大開關，每個也是放大10倍。

P300和P108是SWD口，JLINK V9需要連接4根線，3.3、GND、SWDIO、SWCLK。 P000、P001是V/I路電阻采樣口，P013、P014是被測元器件采樣口，采用雙口采集驗證下自己提高分辨率的想法。

ADC直接用AVCC和AVSS作為參考，而且直接和單片機數字電源想連，這樣可能會增加ADC讀數跳動。

P500、P101、P102、P103是LCD液晶驅動口。P109、P110、P111、P112是四個按鍵。

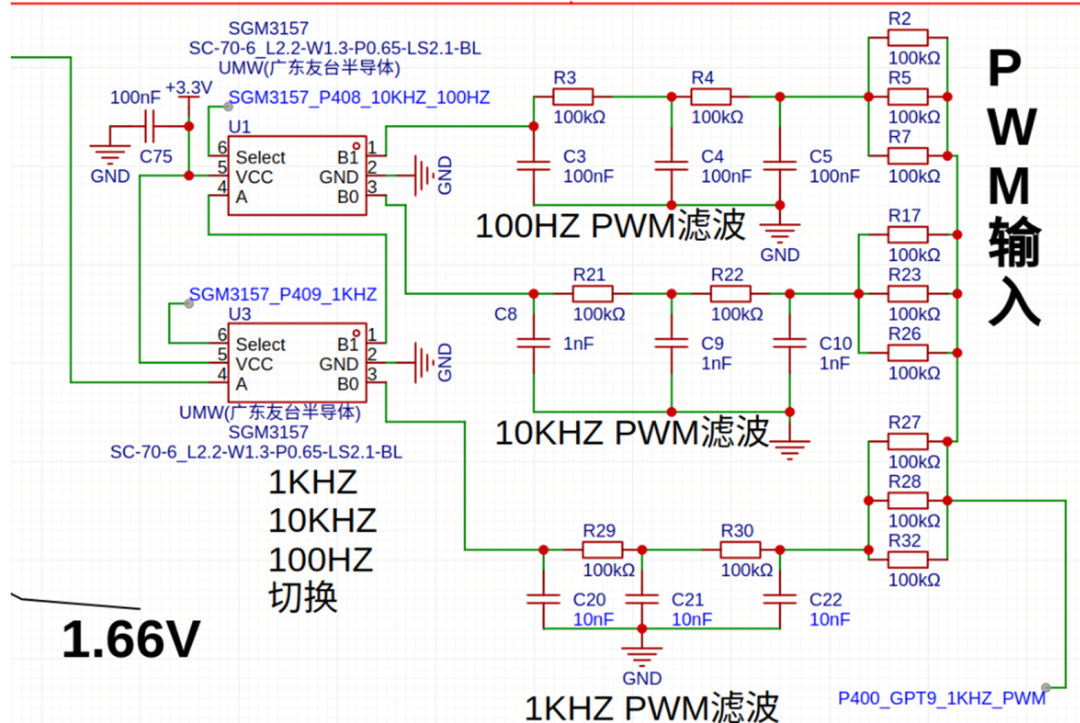

PWM濾波電路采用RC濾波，RC濾波后為正弦波，降低單片機程序編寫難度，兩個3157模擬開關切換三路RC濾波器作為激勵源。

RC濾波后C1隔直后抬高1.66V進入U20.2運放放大，這里采用高倍放大，放大倍數低了會引起高頻振蕩。運放輸出經過33.3歐電阻和50UF電容到RF1輸出，D1 D5保護。

RF1、RF2接開爾文夾走電流，U20.1反相放大，74HC4052切換放大倍數，分辨有4個檔位，33.3歐、333歐、3.33千歐、33.3千歐，最低檔位由于74HC4052導通電阻大于是并聯了3157模擬開關用來降低電阻，TL432提供1.66V參考地電壓，和D2、D3、C33、C34組成輸入保護電路，四個量程電阻也采用四線測量法，正好74HC4052有兩組開關，這個部分是參考開源電橋電路。

下面為兩路放大電路，分別采集被測電阻和檔位切換電阻上的電壓進行放大，每路設置兩個放大倍數，組成10倍100倍連個放大檔位。因為兩路放大讀數溫飄影響比較明顯，不同時間測一個電阻相差比較大，不如單路來回切換穩定。

參考電阻上或者被測電阻上電壓經過100K電阻和100NF電容隔直后，通過1M電阻抬高1.66v，SS8050代替二極管保護防止燒運放，進入運算放大器跟隨輸出，U23.1差分放大。

差分放大后進入兩個串聯的10倍放大電路，先衰減后放大，然后進入單片機ADC，距離ADC滿度留的余量比較大，造成顯示位數比較多的時候跳動大。

LCD顯示屏采用COG12865，為了網友仿制方便留出了LCD驅動口的排針，方便畫個轉接板。

焊接電路先焊好電源部分。測量3.3V、1.66V沒問題再焊模擬電路信號部分，焊好測量沒有短路再焊單片機，3157模擬開關烙鐵焊接容易虛焊。焊接完電路切換到30歐檔，夾住33.3歐電阻，看屏幕V和I差不多一樣大表示電路放大部分正常。

03軟件部分

軟件部分這位老哥使用的是匯編語言！

大家可以在終端命令臺中輸入以下指令將老哥的項目保存到本地：

軟件部分資料

git clone git@gitee.com:yjmwxwx1/R7FA2E1A7.git

結語：

本作品最終獲得本屆瑞薩MCU杯立創電賽二等獎。

盡管yjmwxwx自己也坦言這并不是一個很專業、很完美的項目，他會不斷改進并繼續分享開發歷程。但是，這種在有限條件下通過自我學習把事情做成、根據實際生產生活需要改進項目的開發者精神，本身就是工程實踐中極具價值的一部分，非常值得推崇。

正因為如此，這臺LCR數字電橋的意義，早已不止于比賽結果本身。瑞薩衷心希望與越來越多的開發者同行，因愛結緣，走進電子的世界！
