ZX2D80CE02S是啟明云端自主研發的一款2.8寸智能觸摸串口彩屏，搭載樂鑫ESP32-S3高性能芯片，240×320分辨率，，集成I2C觸摸接口，操作絲滑流暢。 內置Wi-Fi+藍牙雙模通信，輕松實現設備聯網與無線控制。

支持USB 2.0 HS（支持Host/Device雙模式）+工業級RS485接口（帶流控IO，穩定適配遠距離通信），8路擴展GPIO可外接傳感器、執行器，靈活拓展功能邊界。

該串口屏自帶結構件，支持采用LVGL工具進行UI開發，支持快速開發。

硬件及接口

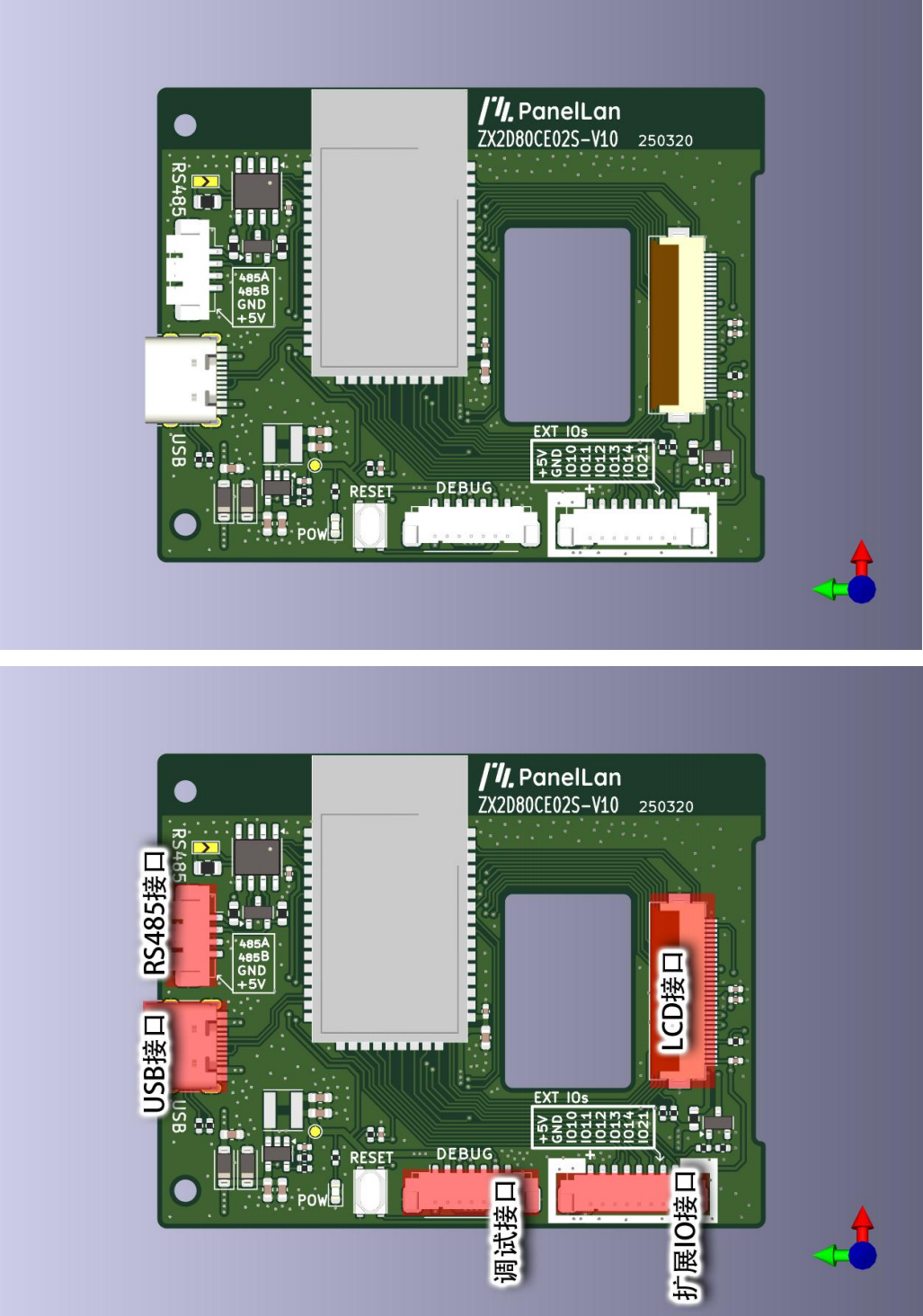

圖 1 硬件接口圖

接口說明

1

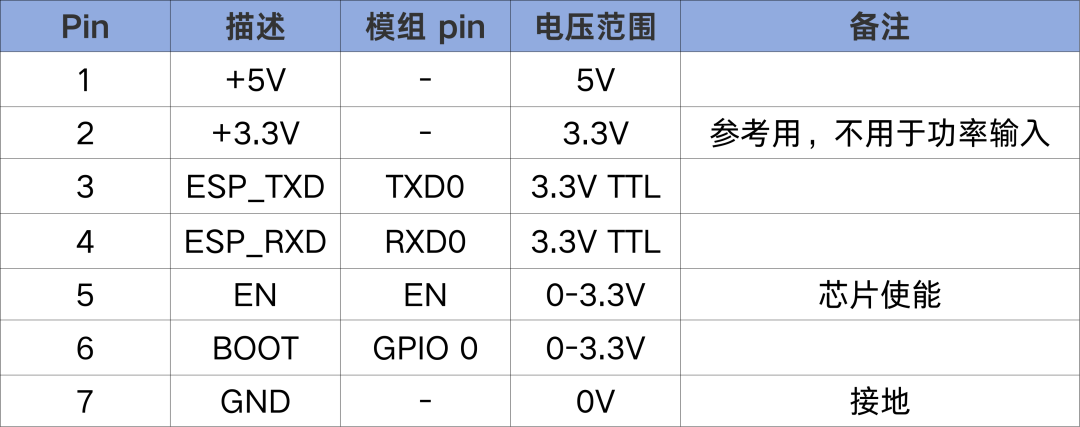

調試接口

2

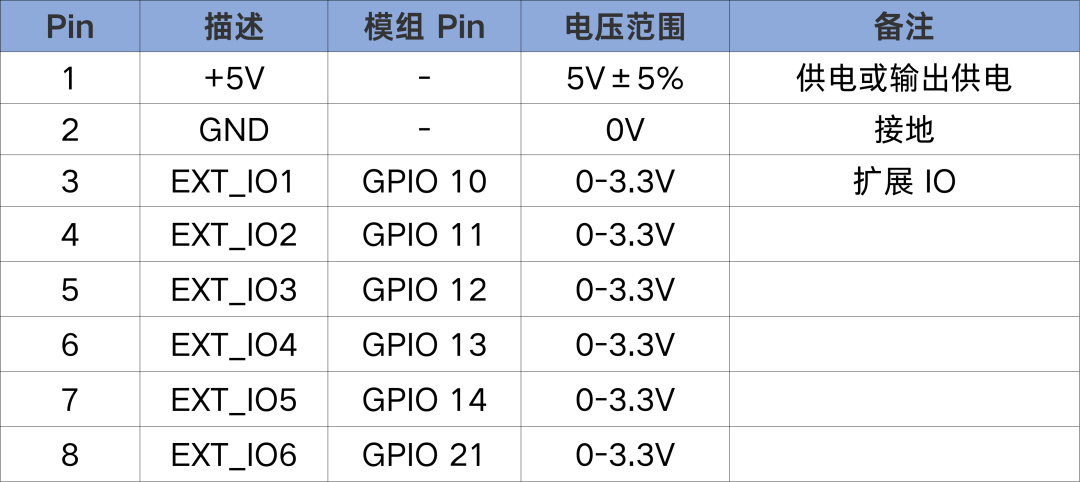

擴展 IO 端口

3

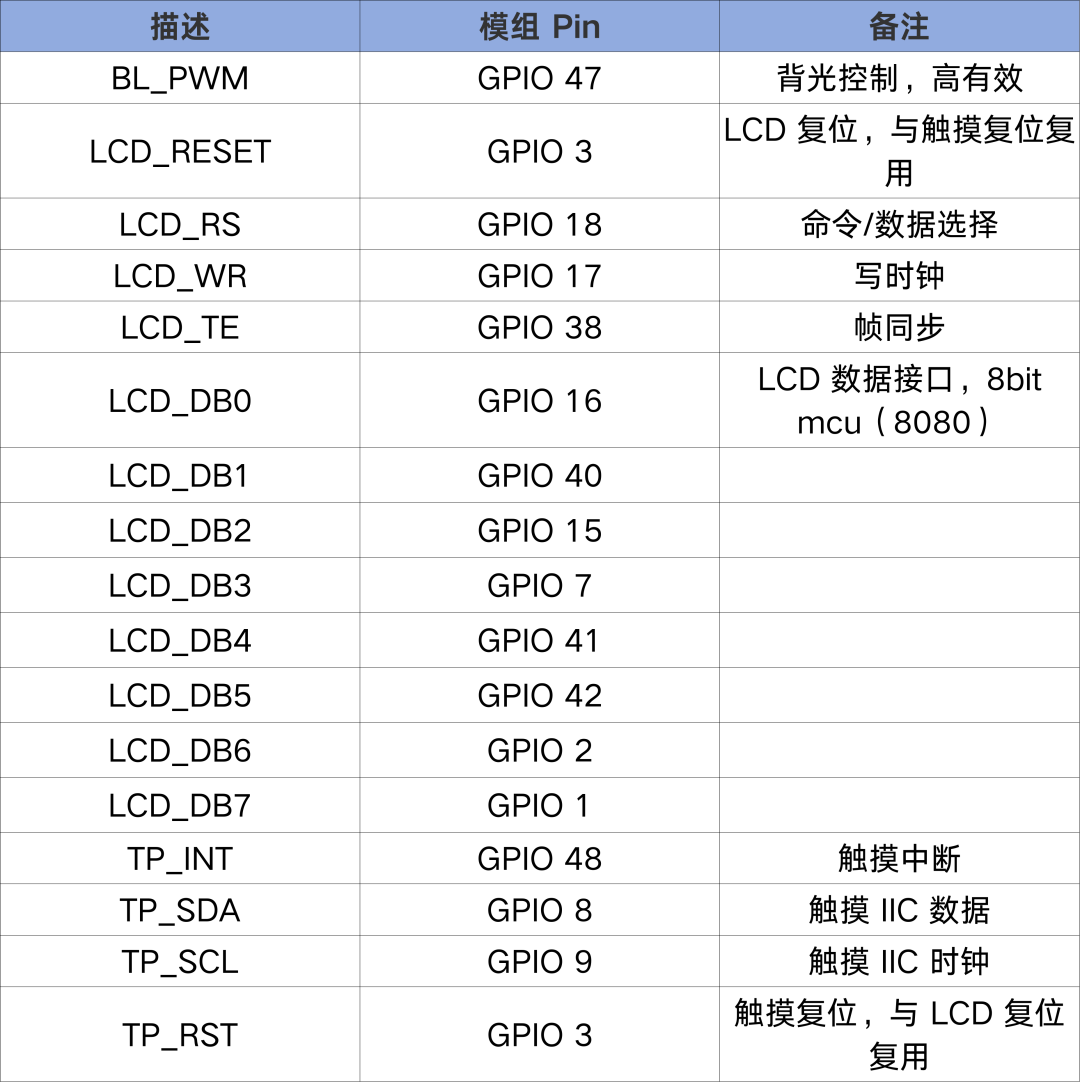

LCD 接口

4

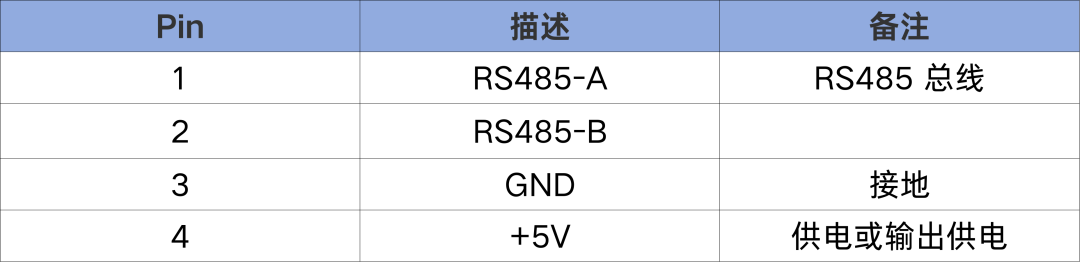

RS485 接口

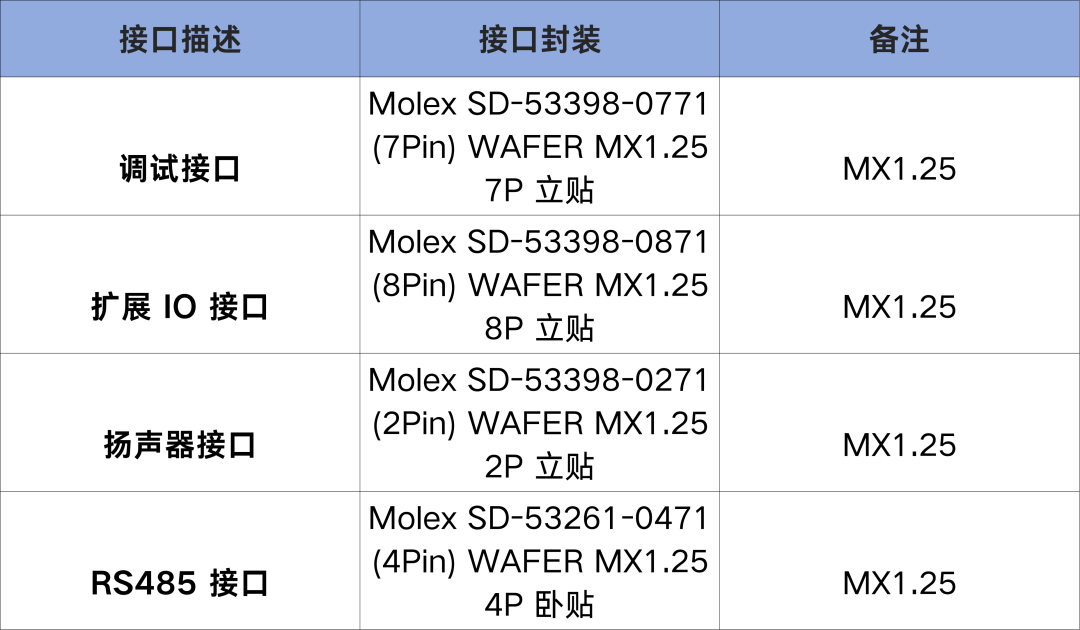

接口封裝

硬件外設

1

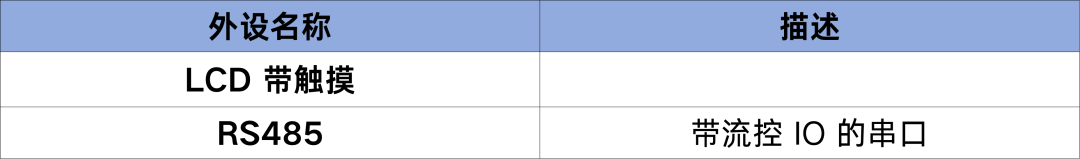

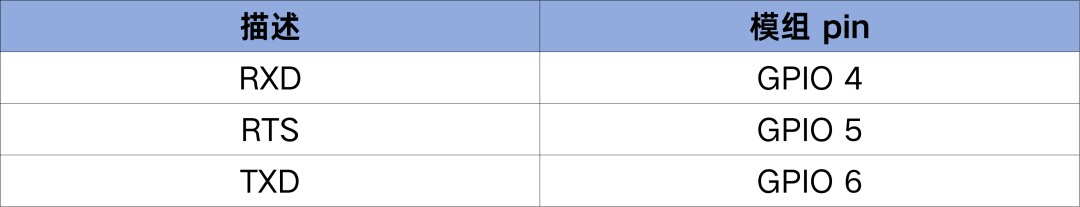

RS485

規格參數

1

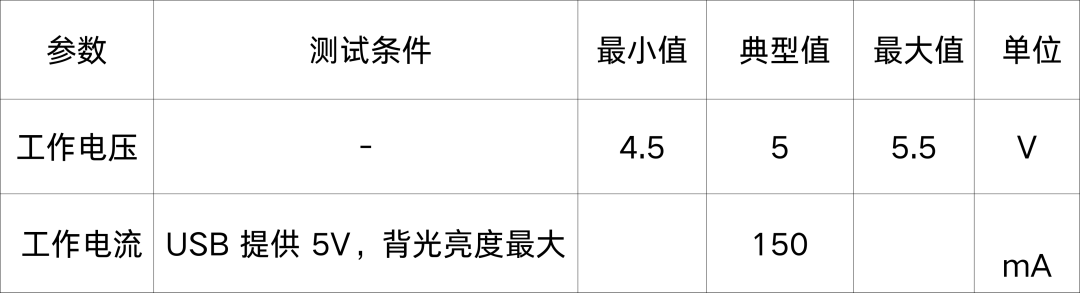

電氣參數

固件燒錄

通過USB-Type C 連接下載器（ ZXACC-ESPDB） ，用 MX1.25-7P 數據線把板卡與下載器（ZXACC-ESPDB）連接起來 。由于下載器（ZXACC-ESPDB）做有數據流控自動處理，所以接下來固件通過 ESP32 Flash Download Tools 即可自動下載。

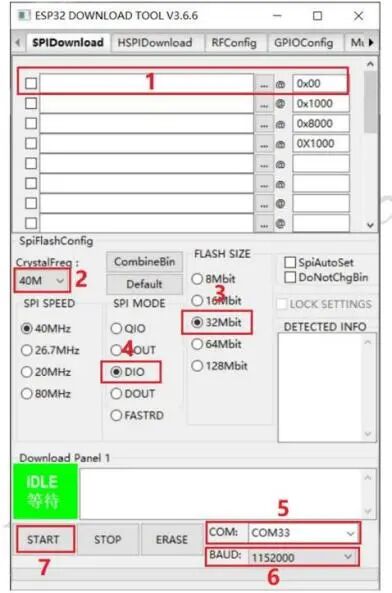

如下圖 4所示：在 1 處選擇要燒錄的固件路徑，地址通常為 0X00，設置好后記得在前面打上勾勾；在 2處選擇系統時鐘為 40MHz； 在 3 處選擇 Flash 的大小為 32Mbit；在 4 處選擇 SPI MODE 為 DIO 模式；在 5處選擇當前板卡在電腦所識別的端口號；在 6 處選擇串口波特率 （值越大下載固件的速率越快， 最大支持1152000bps）；

完成前面的配置后，在 7 處單擊便可開始燒錄固件。

完成上面兩個步驟后，按下開發板后面的復位按鈕即可開始運行剛才燒錄的固件。

圖 4（ Fig.4）
