SC01 PLUS是啟明云端推出的一款基于樂鑫科技ESP32-S3方案驅動的3.5寸8080接口的IPS觸控串口屏，支持Wi-Fi/藍牙，同時結構采用卡扣式一體黑支架，簡約不簡單，巧妙的卡扣功能讓你可以輕松將屏幕固定到位，并在需要時快速進行替換。

SC01 Plus圖片

產品特點

支持快速原型開發

WT32-S3-WROVER-N4R2、N8R2 或 N16R2

硬件及接口

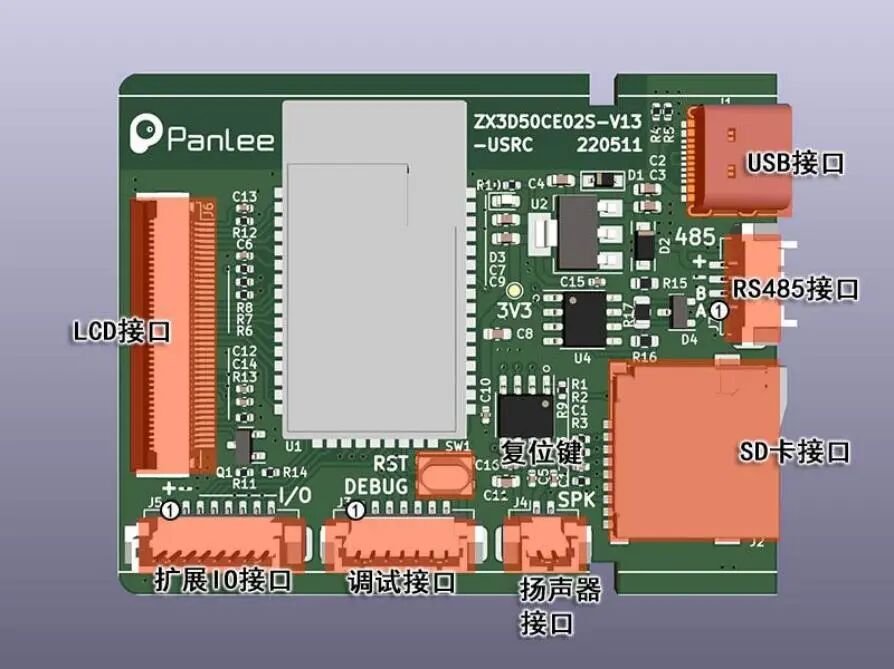

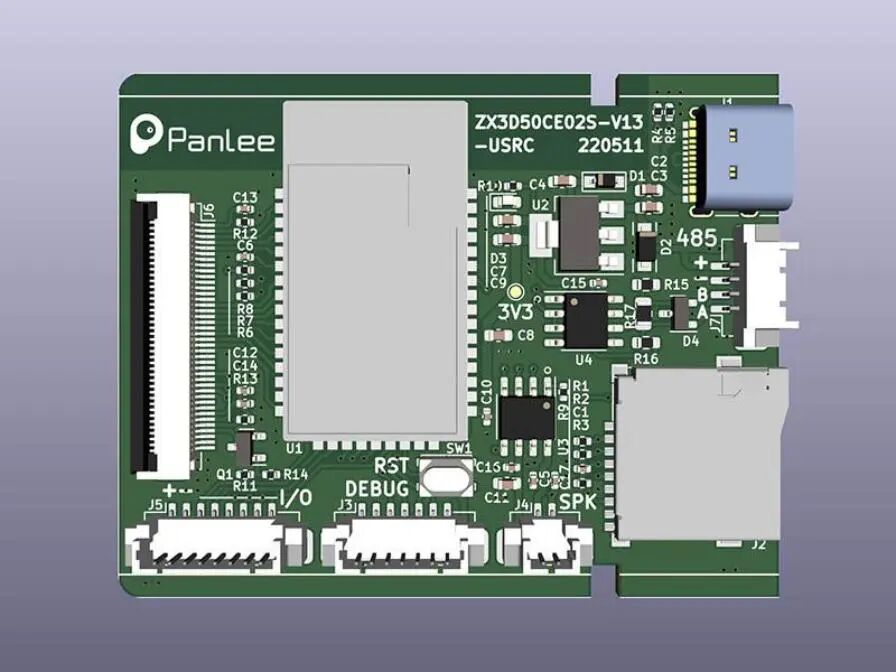

硬件接口圖

接口說明

1

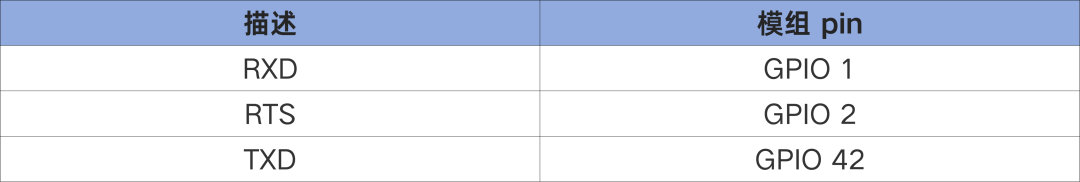

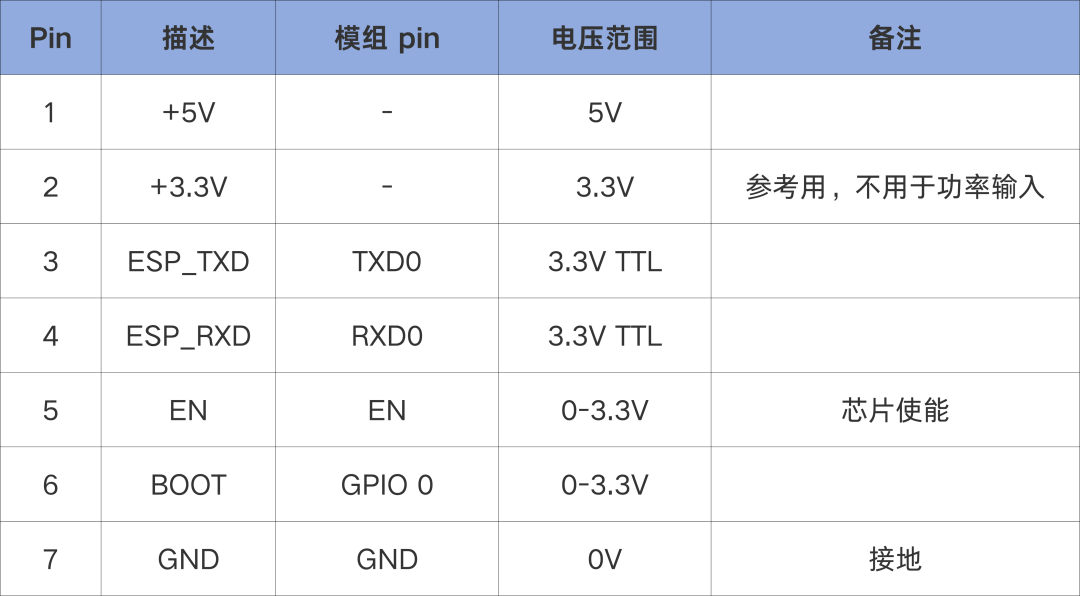

調試接口

2

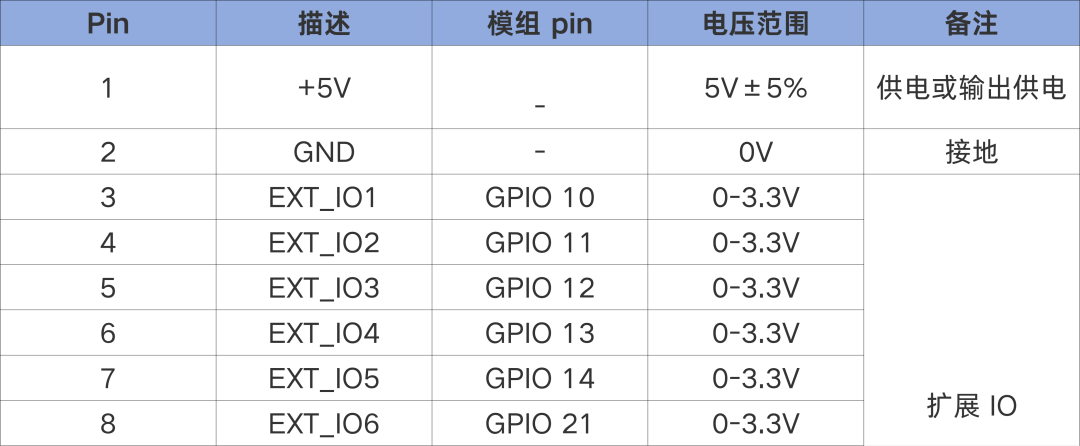

擴展IO接口

3

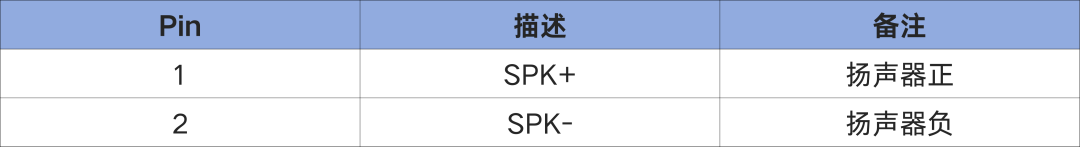

揚聲器接口

4

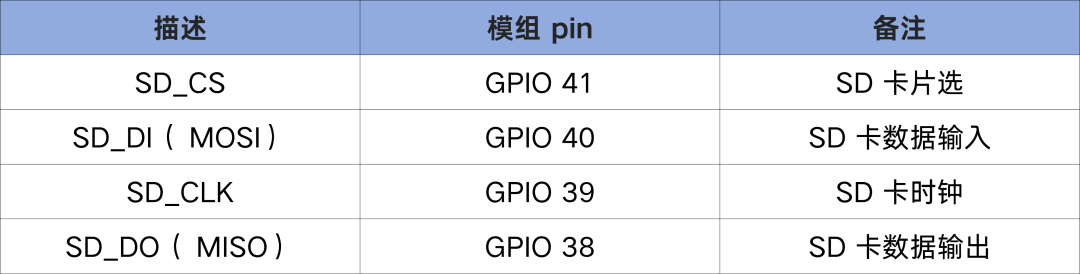

SD 卡接口

5

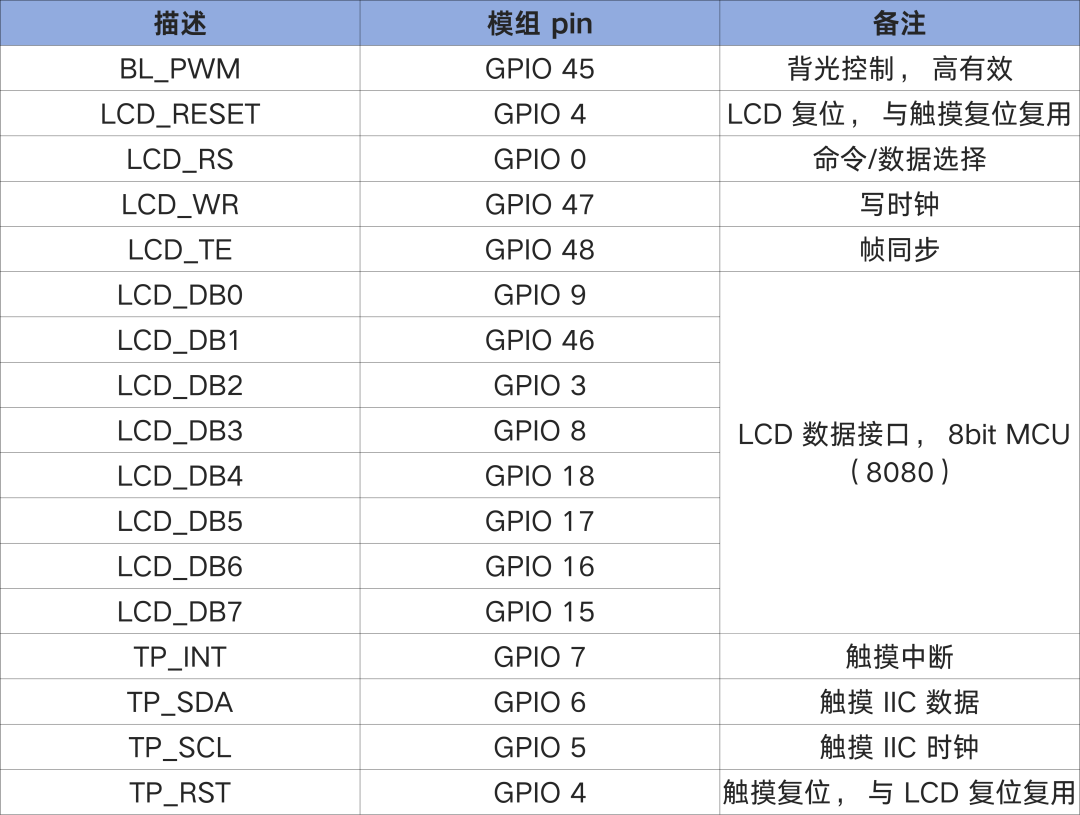

LCD 接口

6

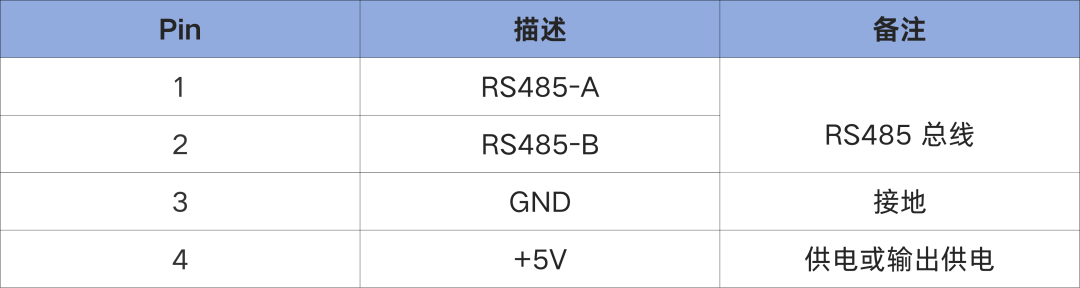

RS485 接口

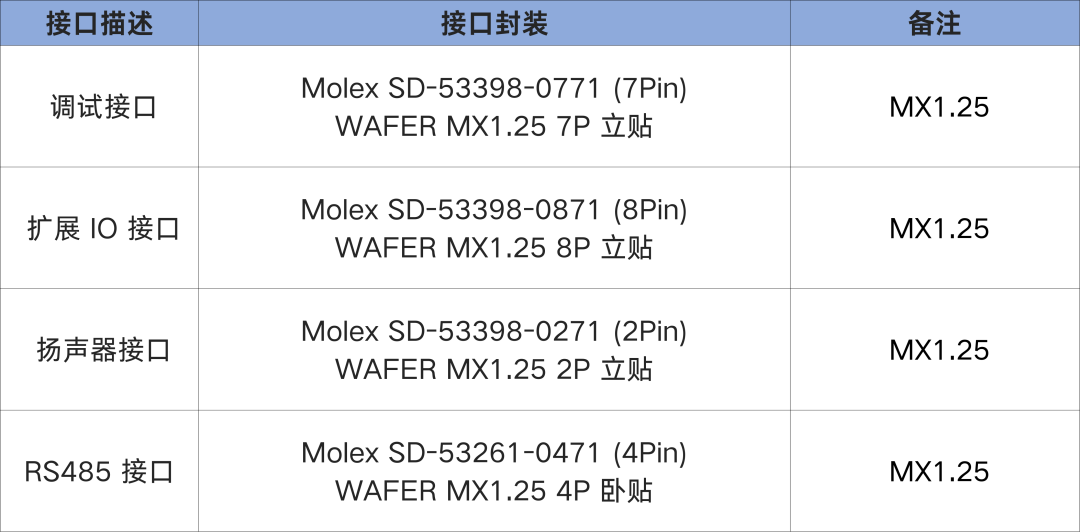

接口封裝

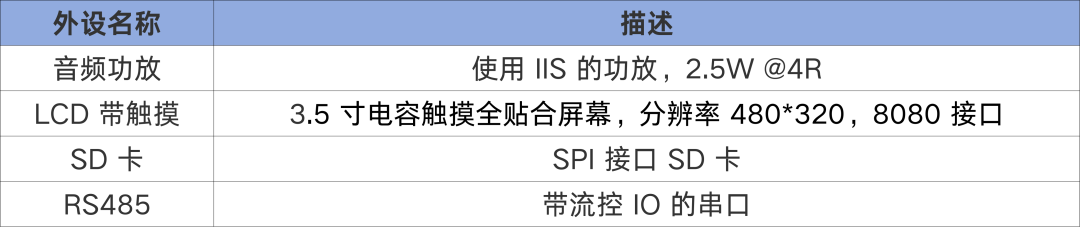

硬件外設

1

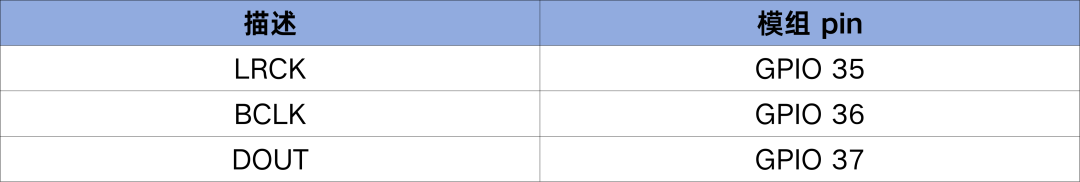

音頻功放（IIS 接口）

2

差分通信 RS485

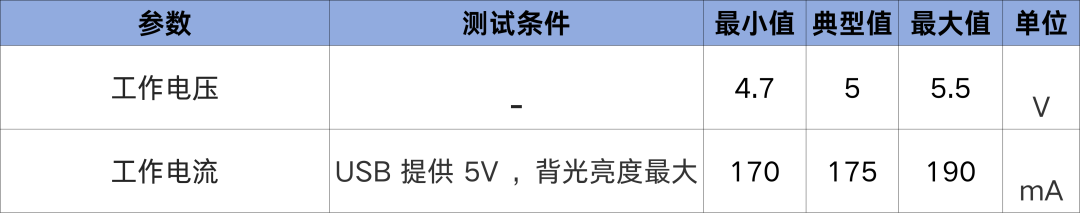

電氣參數

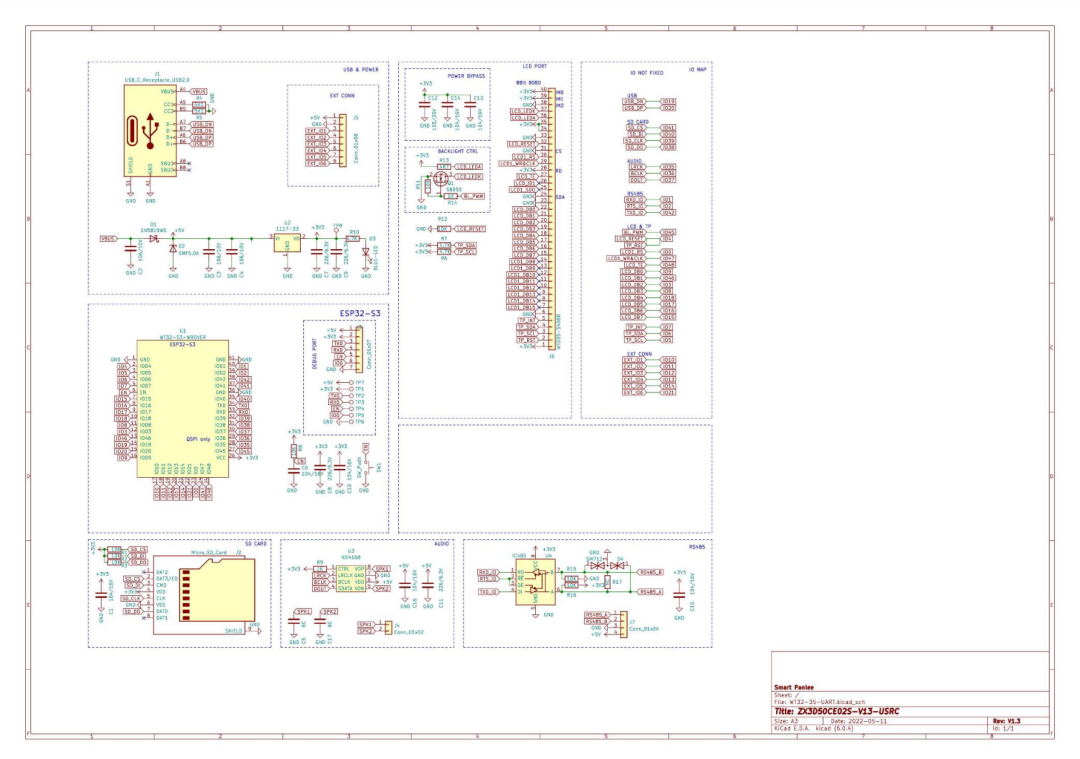

原理圖

規格參數

1

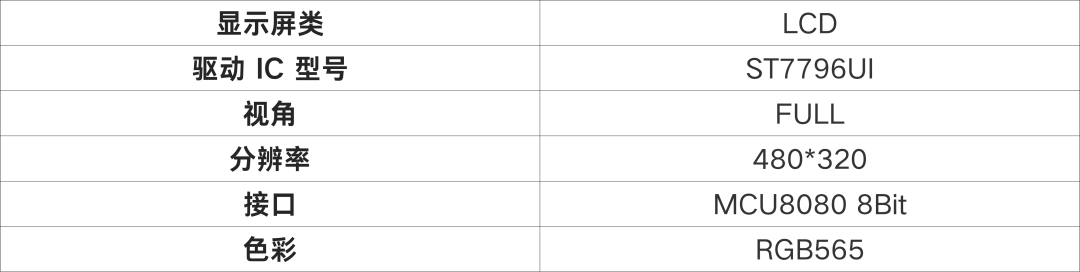

LCD 參數

2

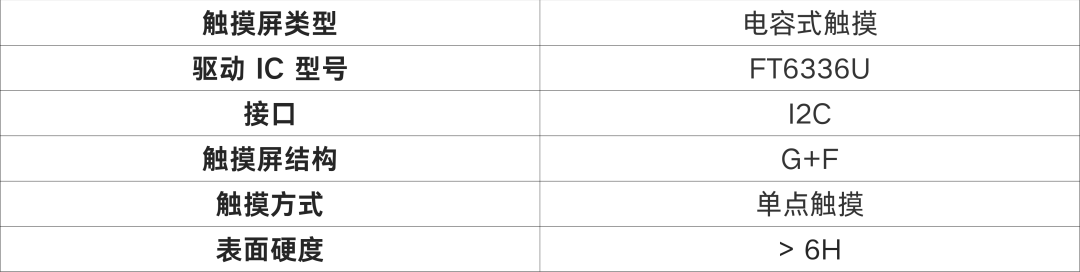

觸摸參數

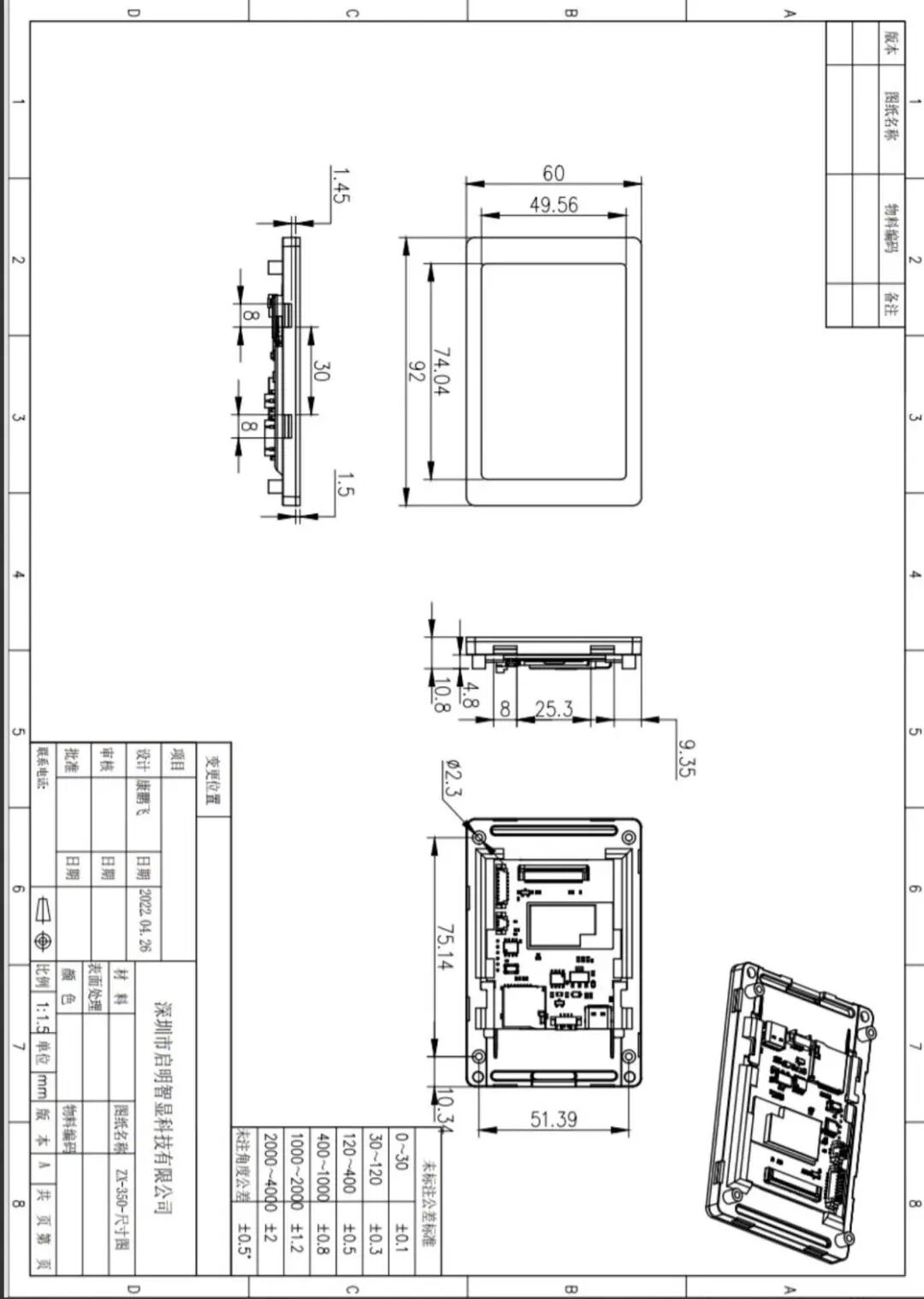

外觀結構圖

固件燒錄

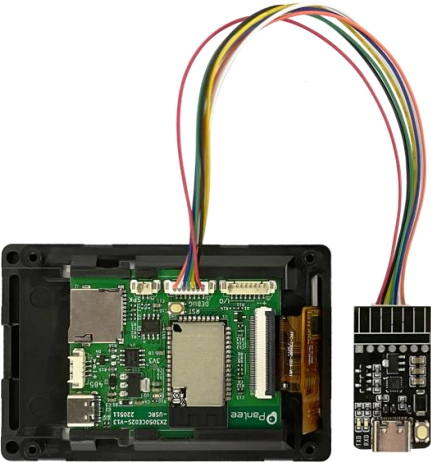

通過USB-Type C連接下載器（ZXACC-ESPDB），用MX1.25-7P 數據線把ZX3D50CE08S板卡與下載器（ZXACC-ESPDB）連接起來 。 由于下載器（ ZXACC-ESPDB）做有數據流控自動處理，所以接下來固件通過 ESP32 Flash Download Tools 即可自動下載。

圖 3

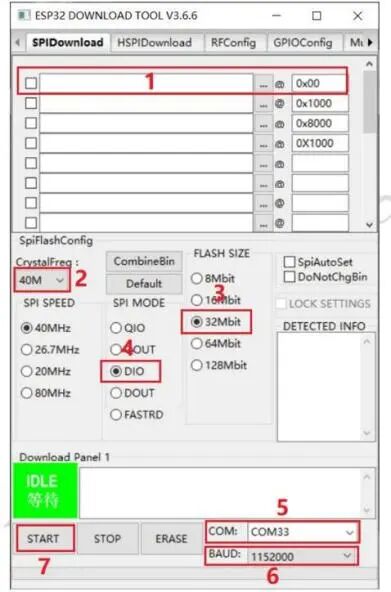

如下圖 4所示：在 1 處選擇要燒錄的固件路徑，地址通常為 0X00，設置好后記得在前面打上勾勾；在 2處選擇系統時鐘為 40MHz； 在 3 處選擇 Flash 的大小為 32Mbit；在 4 處選擇 SPI MODE 為 DIO 模式；在 5處選擇當前板卡在電腦所識別的端口號；在 6 處選擇串口波特率 （值越大下載固件的速率越快， 最大支持1152000bps）；

完成前面的配置后，在 7 處單擊便可開始燒錄固件。

完成上面兩個步驟后，按下開發板后面的復位按鈕即可開始運行剛才燒錄的固件。

圖4
