摘要

Questa One Sim平臺的SmartCompile日漸成為戰略性解決方案，可顯著縮短從初始編譯到最終仿真的整體驗證周期，提供一整套高效工具，大幅縮短驗證周期。通過整合高級功能并優化編碼風格，SmartCompile實現了更高效的設計流程，能夠直接應對現代數字設計開發所面臨的挑戰。

議程

序言

傳統仿真流程

SmartCompile概述

-主要功能

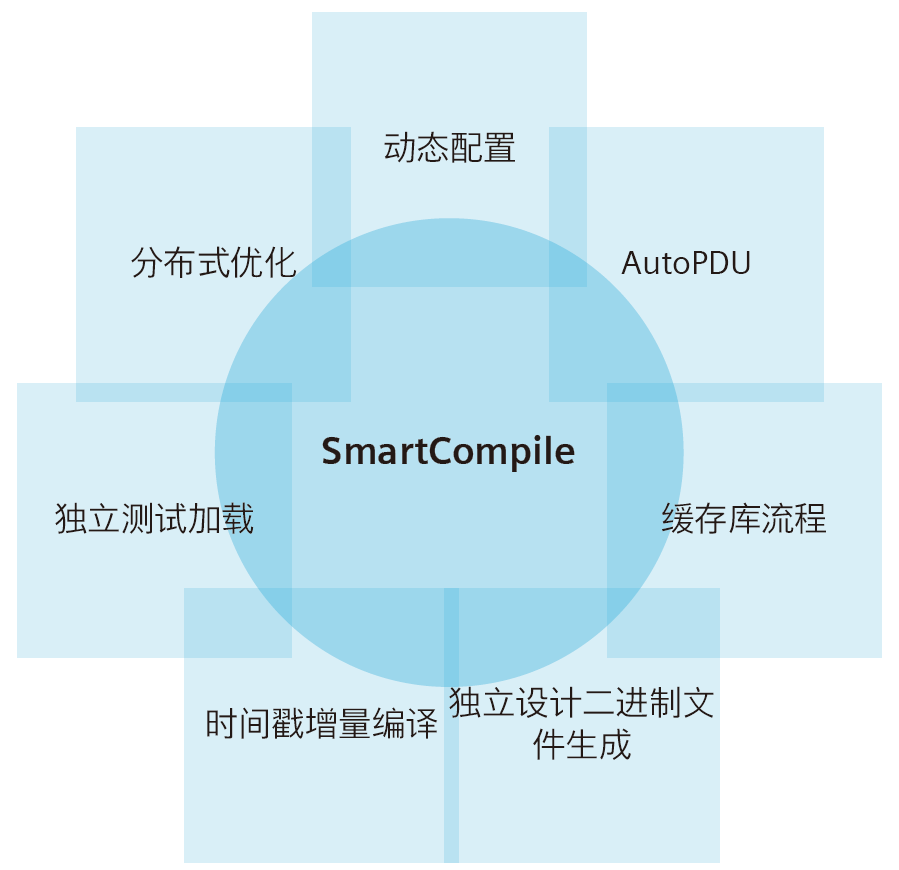

SmartCompile功能集：解決現代設計驗證挑戰

1.增量編譯與優化

2.獨立測試加載

3.AutoPDU（自動預優化設計單元）

4.緩存庫流程

5.動態重配置

6.基于網格的分布式優化

7.獨立設計二進制文件生成

結語

序言

在如今的半導體行業中，設計工程師面臨著越來越大的壓力：既要交付日益復雜的數字設計，又要滿足嚴苛的上市時間要求。隨著設計復雜性呈指數級增長，傳統的編譯與仿真工作流程往往成為影響開發進度的瓶頸。大家普遍認為，這些瓶頸是由每次迭代的仿真運行時間所導致的。然而，對復雜設計進行仿真運行配置所花費的時間增加，也是一個重要因素。配置時間乘以驗證迭代次數，在整個驗證流程中占據了相當大的比重。

雖然仿真運行占據了驗證過程的大部分時間，但每次設計編譯與展開過程累積起來，同樣在整個驗證周期中占據了相當可觀的比重。任何能夠減輕這一開銷的方法，累加到整個驗證周期中，都能顯著地節省時間和計算資源。

面對這些挑戰，SmartCompile引入了一套創新工具來解決這一關鍵問題，將新功能與優化的編碼風格改進相結合。這一綜合解決方案簡化了從編譯、優化到仿真的整個設計流程，使工程團隊能夠在保持設計完整性的同時大幅縮短周轉時間。SmartCompile改變了傳統的設計編譯與仿真方法，幫助數字設計和驗證工程師加速開發周期，在當今快節奏的數字市場中獲得競爭優勢。

傳統仿真流程

在常規的驗證環境中，每當對設計或驗證環境進行修改時，就需要對修改過的文件進行重新編譯。幸運的是，大多數工具已經具備了一些功能，可以只編譯修改過的文件，而無需重新編譯未修改的文件。但在傳統流程中，優化和展開階段卻無法做到這一點。即使只對設計或測試平臺做了很小的改動，也必須對整個設計進行重新優化和展開。對于小型設計而言，這可能不是什么大問題；但隨著設計復雜性持續增加，仿真啟動前的準備時間正在成為許多設計和驗證工程師的瓶頸。如果每次編譯-優化-展開周期都要花半天時間，那么每天只能做兩三次設計更改。大部分時間都花在仿真前的準備工作上，之后才能進行有效的設計調試。在持續集成(CI)和持續部署(CD)流程中，這一問題更加嚴重，因?yàn)榇a提交的頻率更高，每次提交都可能會觸發整個流程的重新運行。在這種情況，不僅需要花時間等待編譯過程完成，還會消耗大量計算資源——無論是本地資源還是云端資源，這都會顯著增加整個驗證周期的成本。

SmartCompile概述

SmartCompile是Questa One Sim用于加速硬件設計與驗證工作流程的解決方案。與傳統方法不同，SmartCompile通過一系列完善的功能特性改變?cè)O(shè)計流程，從而提高測試平臺和RTL的開發與調試效率。

主要功能

1.面向開發的架構

–優化每日多輪編譯-優化-仿真循環

–實現設計的快速迭代

–支持仿真定位到特定事件（斷點、事務）

2.高級功能集成

–增量編譯與優化

–獨立測試加載

–AutoPDU

–面向大型設計的緩存庫流程

–動態重配置

–基于網格的分布式優化

–生成獨立設計二進制文件

3.效率提升

–利用緩存縮短初始構建時間

–支持編譯任務的并行處理

–提供后續構建增量編譯

–支持按測試靈活切換設計模塊

4.資源優化

–拆分單次編譯為多個并行進程

–按需生成調試數據

–復用設計展開文件

–動態切換RTL和門級仿真模塊

SmartCompile功能集：

解決現代設計驗證挑戰

首先，讓我們探討SmartCompile在編譯過程各階段所提供的幫助。

使用SmartCompile分而治之

現在，我們逐一了解每項SmartCompile功能如何解決特定問題及其適用場景。

1.增量編譯與優化

問題：

當設計局部修改時，需要增量編譯和優化機制，以避免全量重新編譯和優化

解決方案：

利用基于時間戳的增量編譯流程

功能特性包括：

–智能文件變更檢測

–頭部注釋改動容錯機制

–文件路徑管理

技術細節：

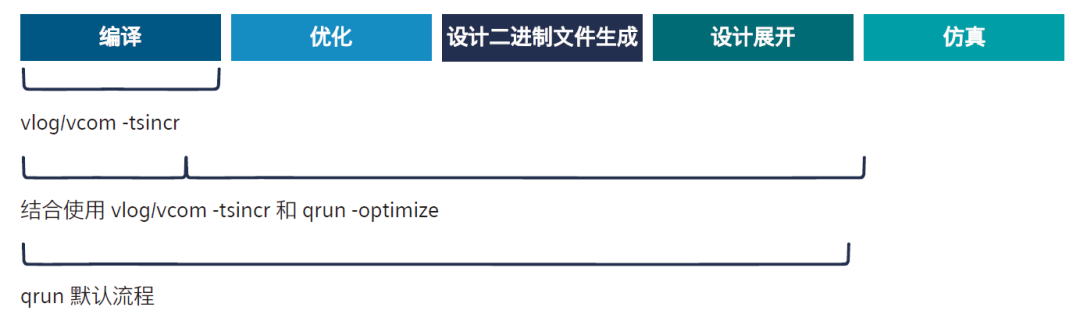

使用vlog/vcom命令加上-tsincr選項即可啟用此功能。若使用qrun命令，該功能自動啟用，無需額外開關

2.獨立測試加載

問題：

每當添加新測試用例時，用戶必須重新編譯整個測試平臺，并重新執行優化和設計展開流程

解決方案：

僅對新測試用例進行編譯和優化

復用基礎的編譯、優化和設計展開文件

顯著縮短測試開發和調試時間

技術細節：

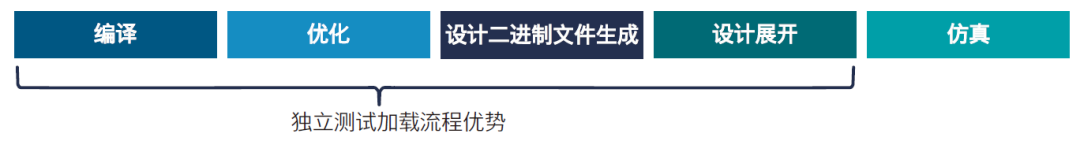

獨立測試加載的主要優勢體現在編譯、優化和設計展開階段

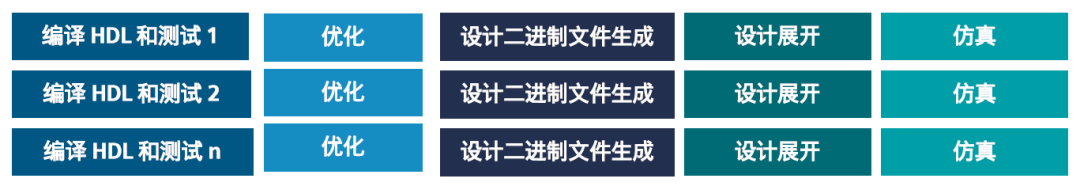

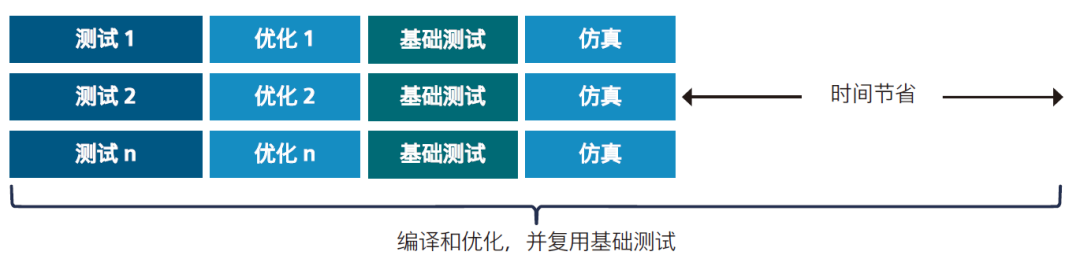

以下介紹在運行多個測試用例下的傳統流程。每個測試用例都需要完整的編譯、優化和展開過程（如下所示）：

在獨立測試加載流程中，用戶只需編譯、優化和展開一個可復用的基礎測試用例：

基礎測試創建完成后，就可以編譯和優化新測試，并復用基礎測試（如下所示）：

3.AutoPDU（自動預優化設計單元）

問題：

隨著設計規模增大，優化所需時間更長

對于這些大規模設計，單一優化流程效率低下，因?yàn)榧词箤?duì)設計進行微小改動也需要重新優化整個設計

解決方案：

自動將設計劃分為多個PDU（預優化設計單元）；僅編譯和優化被修改的部分，而非整個設計

支持網格化分布處理，用于編譯與優化流程

優勢：

–并行處理設計單元

–縮短優化時間

–高效處理大規模設計

技術細節：

AutoPDU的優勢主要體現在優化階段，可減少整體優化與加載時間，提升吞吐量

AutoPDU流程：

–初始構建：創建PDU并在網格上運行優化

–增量構建：加載未修改PDU，僅重新優化有代碼變更的PDU

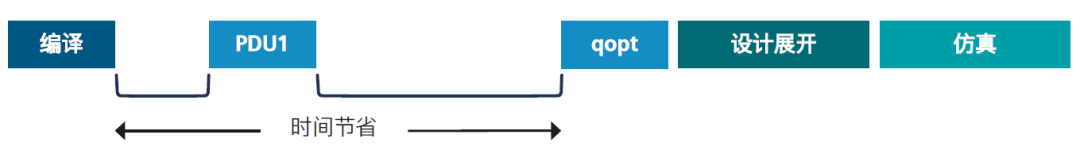

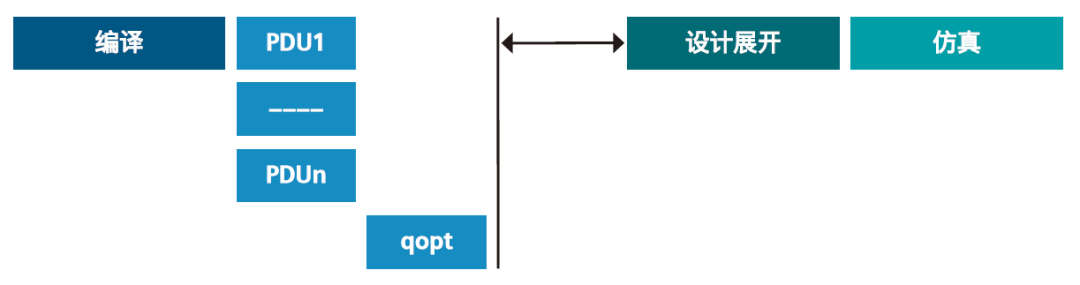

采用AutoPDU進行初始構建

后續構建（代碼修改后）：僅進行增量編譯和優化

AutoPDU網格化支持

–使用網格支持，可在初始構建階段實現PDU的網格并行優化

4.緩存庫流程

問題：

當使用代碼倉庫工作時，新建工作區需要大量構建時間

在使用虛擬機(VM)進行調試或采用CI/CD流程時尤為明顯——每次新建VM或CI/CD提交都會觸發完整流程的重新運行

解決方案：

創建已編譯PDU庫的“緩存”，用戶可將其復制到工作區，而無需重新運行整個編譯與優化階段

優勢：

–消除漫長的初始構建時間

–提供后續構建增量編譯

–特別適用于SoC或其他大規模設計

技術細節：

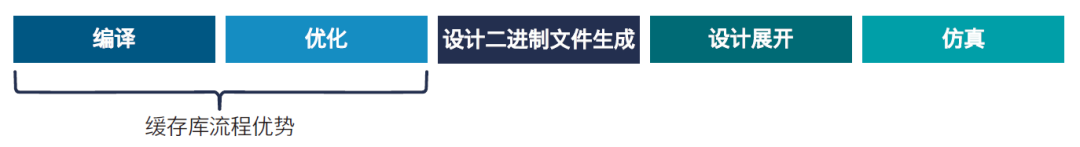

緩存庫流程在編譯與優化階段帶來收益（如下所示）：

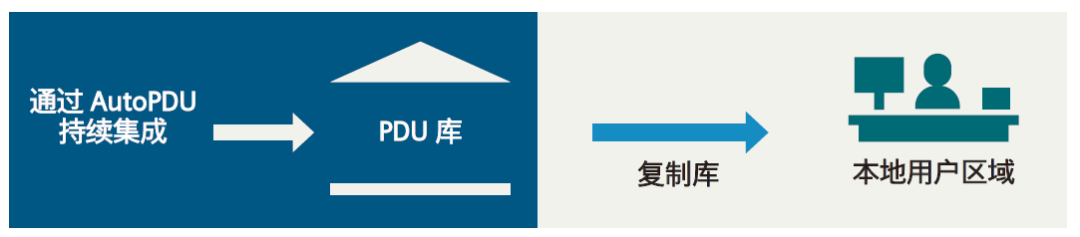

持續集成與緩存庫流程：

–緩存庫流程支持持續集成。持續集成流程可自動創建并維護包含最新代碼變更的PDU庫

–用戶可直接將預編譯的PDU拉入本地工作區，避免對新工作區進行不必要的代碼編譯與優化步驟

–系統智能更新PDU文件路徑至用戶本地區域，確保僅需編譯新變更的代碼

5.動態重配置

問題：

用戶根據仿真類型和仿真層次的不同，需要對同一設計模塊進行不同的配置

當針對某種配置替換相應的設計模塊時，需要對整個設計進行重新編譯和重新優化

解決方案：

提供一種機制，可在運行時“動態”插入/移除模塊；用戶可以編譯和優化同一模塊的不同版本，然后在設計展開階段選擇正確的配置

效果：

–用戶可以靈活地為每個測試切換模塊

–提升性能，減少資源占用

技術細節：

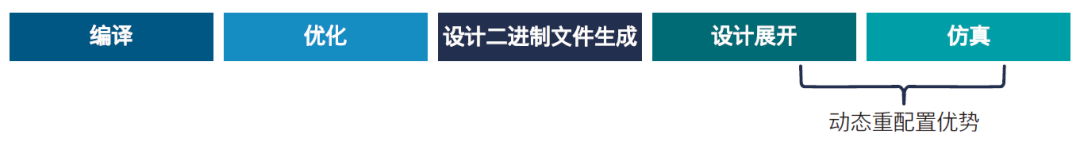

動態重配置在設計展開與仿真階段帶來收益：

–可按測試需求輕松切換模塊

–提升性能，減少資源占用

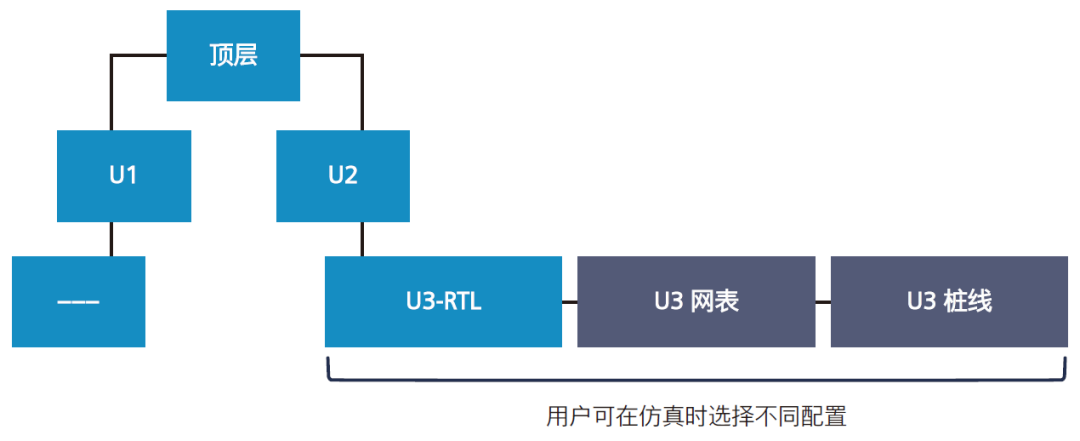

用戶可在仿真時選擇配置

6.基于網格的分布式優化

問題：

大型設計需要大量的優化時間

任何能加速該過程的技術都極具價值

解決方案：

將單個優化任務拆分為多個PDU

利用網格計算并行運行優化過程

效果：

–初始構建：網格式運行AutoPDU，縮短整體初始構建時間

–增量構建：僅對代碼變更的PDU運行優化過程

技術細節：

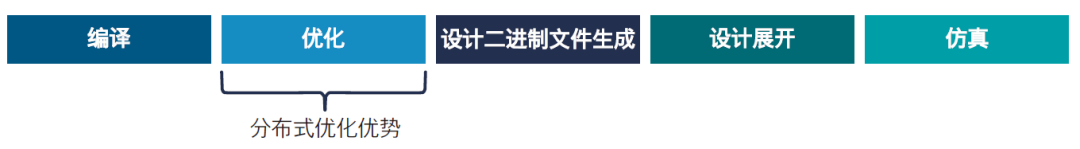

分布式優化流程的優勢體現在代碼生成階段。它將qopt代碼生成分布到多臺網格機器上，既提高了并行度又不超出單機內存和核數限制，加快運行速度

7.生成獨立設計二進制文件

問題：

調試數據生成與優化階段耦合

這導致調試數據處理效率低下

解決方案：

將調試數據生成過程從優化階段剝離，以減少優化時間

優勢：

–按需生成調試數據

–調試流程更高效

–減少資源占用

技術細節：

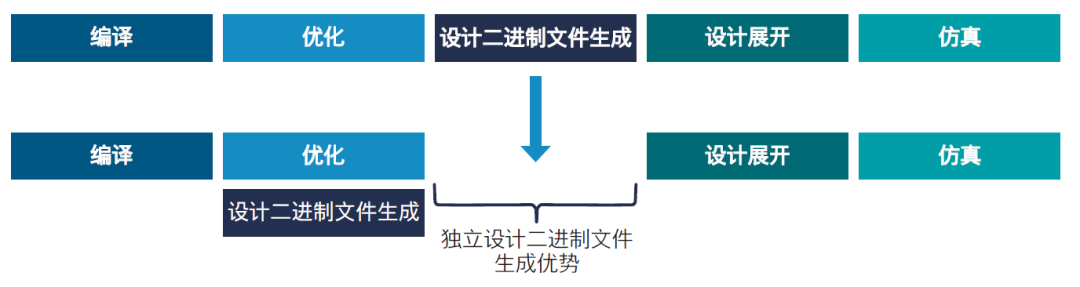

該流程的優勢體現在設計二進制文件生成階段：它將qopt與設計二進制文件生成器分離，僅在必要時生成設計二進制文件（或與qopt并行運行），提升qopt吞吐量

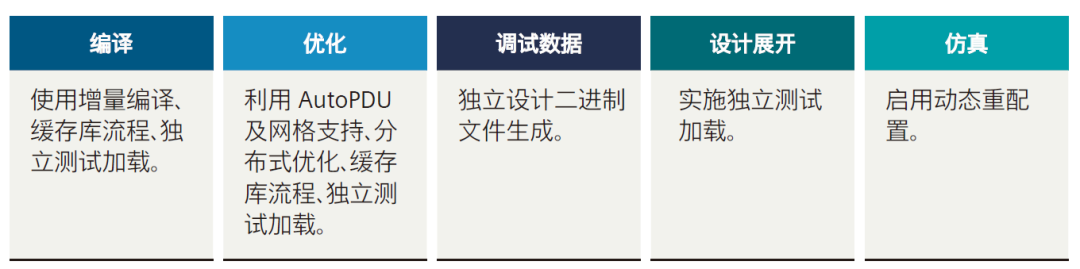

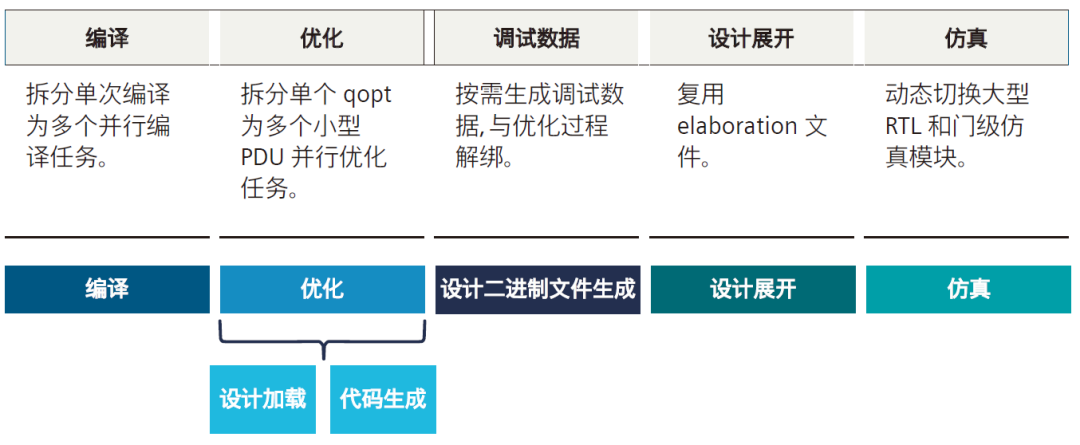

完整SmartCompile解決方案采用“分而治之”策略，能夠減少整體仿真設置時間。各階段減少時間的方式如下所示：

結語

SmartCompile作為一項變革性解決方案應運而生，可直接應對現代硬件設計與驗證工作流程中的關鍵挑戰。該技術在改善總周轉時間和整體效率方面取得了多項突破性成果：

1.優秀的編譯架構

針對單日內多次編譯-優化-仿真循環進行優化

通過創新方法實現快速設計迭代

支持增量編譯功能，提高后續構建效率

2.性能優化

通過智能緩存庫機制消除長時間初始構建瓶頸

利用網格計算實現并行處理和分布式優化

對復雜SoC和大規模設計尤為有效

3.資源管理

在提升性能的同時減少資源使用

智能文件變更檢測和代碼變更處理

集成調試數據生成與優化階段，提升效率

4.業務影響

在測試開發與調試階段實現顯著的時間節省

為需要大量?jī)?yōu)化的設計提供可擴展解決方案

提供全面的效率改進，直接影響開發周期

SmartCompile代表了數字設計開發工具的重大進步，提供了一個兼具速度、效率與可擴展性的強大解決方案。其創新功能與架構改進，對于那些希望在設計過程中保持高質量標準的同時加速開發周期的企業而言，可謂彌足珍貴。
