瑞薩“RA MCU眾測寶典”環境搭建專題再添硬核實操！這次將解鎖“基本模板搭建與LED”技能，加入簡易調度器實現多任務管理，一步步搞定“能直接落地”的開發模板，不管是入門練手還是項目開發都能復用。

開啟寶典

前言

本人因參加嵌賽而接觸到瑞薩的新賽道，由此與瑞薩結緣。當時投入到學習瑞薩對我來說很新穎的開發環境。相較于傳統開發方式，瑞薩自家的FSP庫（類似于HAL庫）極大簡化了作品的開發流程，顯著提高了開發效率，并提供了更高的靈活性。在完賽后本人也是深深愛上這種簡便開發。

接下來，我們將開始對瑞薩基于Arm Cortex-M處理器內核的RA4M2-100pin進行系統學習與實驗測試。

NO.1

開發環境準備

首先，引用以下文檔：

點擊查看大圖

RAM2系列是比較主流化的類型之一，主打一個低功耗，基于48 MHz Arm Cortex-M33內核，適用于電池供電、物聯網終端及其他對功耗敏感的應用場景。我們自己做一些一般的嵌入式產品也完全夠用，我們測試的這一款是100pin腳的，有五六個串口，與獨立I2C等等。

點擊查看大圖

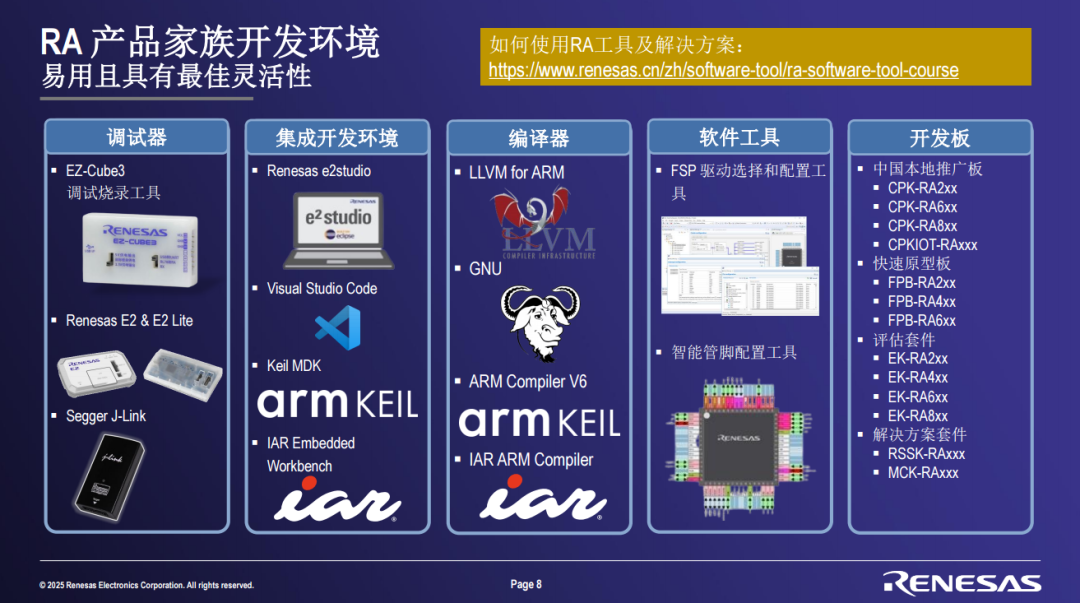

那么這里推薦用官方開放軟件e2s，你也可以上網搜下用keil教程；下載器的話，省時省力當時直接到立創商城買的官方下載器，瑞薩所有系列芯片都支持用，如果板子上有板載下載器還可以直接用串口下載，就是稍微麻煩點。

01

下載e2studio

e2studio軟件的官方頁面和github下載頁面如下，可掃描二維碼或復制鏈接到瀏覽器查看。

e2studio軟件的官方頁面

https://www.renesas.cn/cn/zh/software-tool/e-studio

github上有各種版本下載，下載頁面如下

https://github.com/renesas/fsp/releases

點擊查看大圖

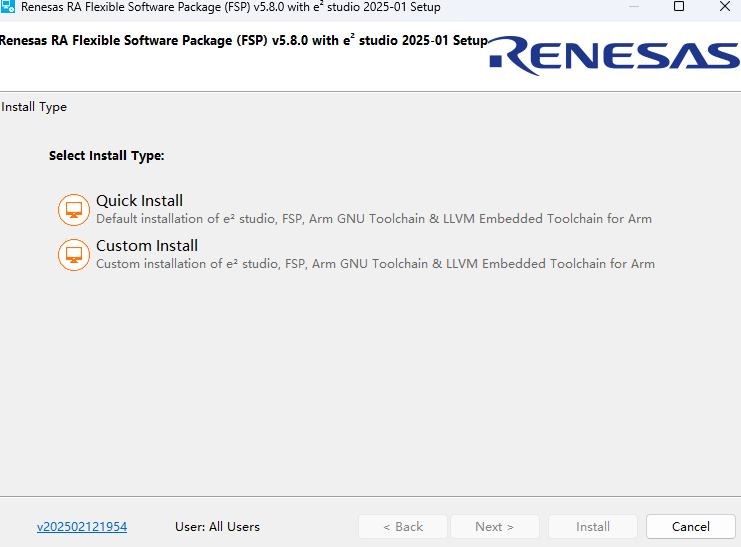

注意在最開始讓選擇是快速安裝還是自定義安裝，選快速安裝，自己安裝容易少下載一些固件，在后續編碼時候容易出問題。

02

下載Flash Programmer

我使用Renesas Flash Programmer軟件進行燒錄hex程序，下載鏈接在官網，可掃描二維碼或復制鏈接到瀏覽器查看。

Flash Programme下載鏈接

https://www.renesas.cn/zh/software-tool/renesas-flash-programmer-programming-gui

NO.2

模板準備

01

入門

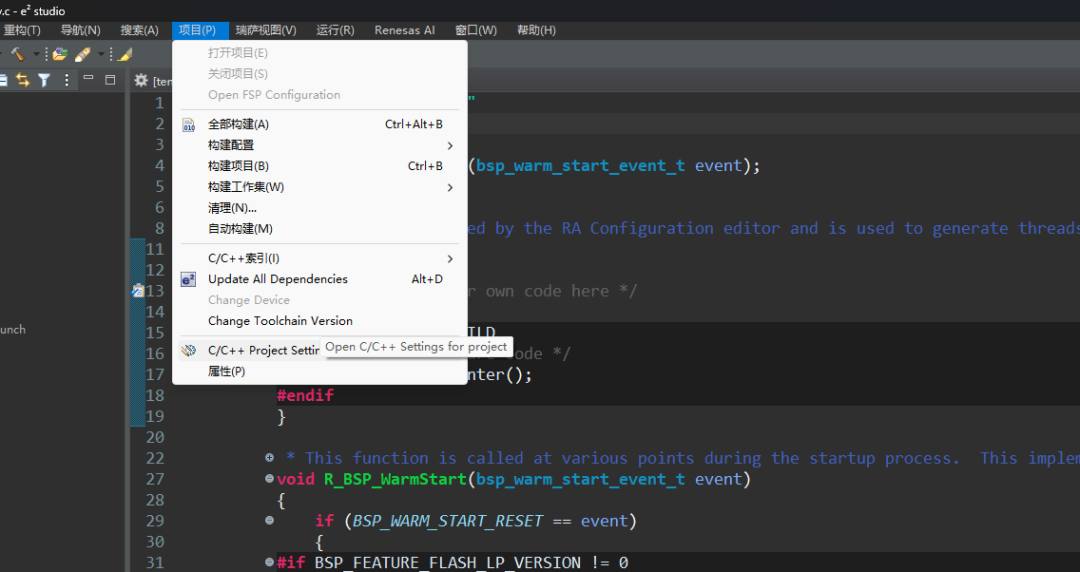

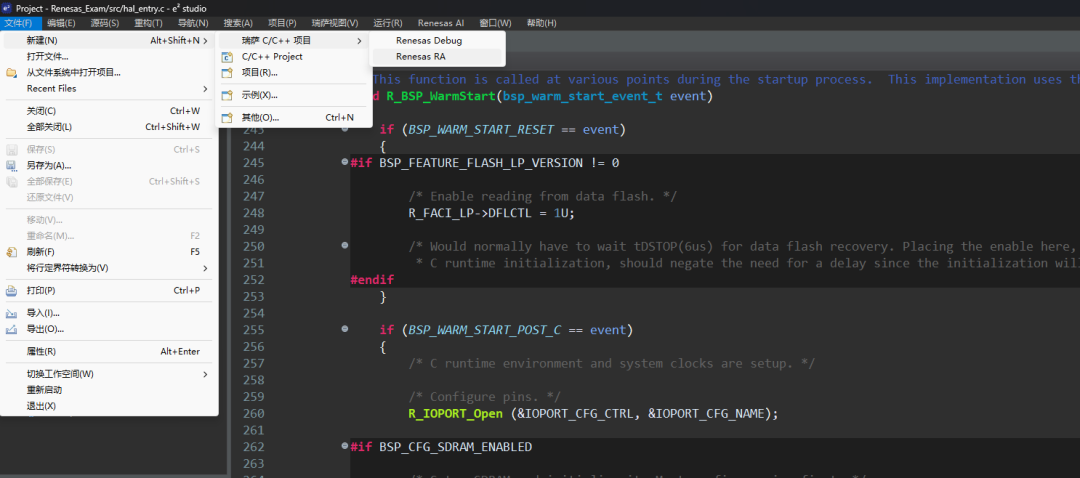

首先打開e2s，新建文件：

點擊查看大圖

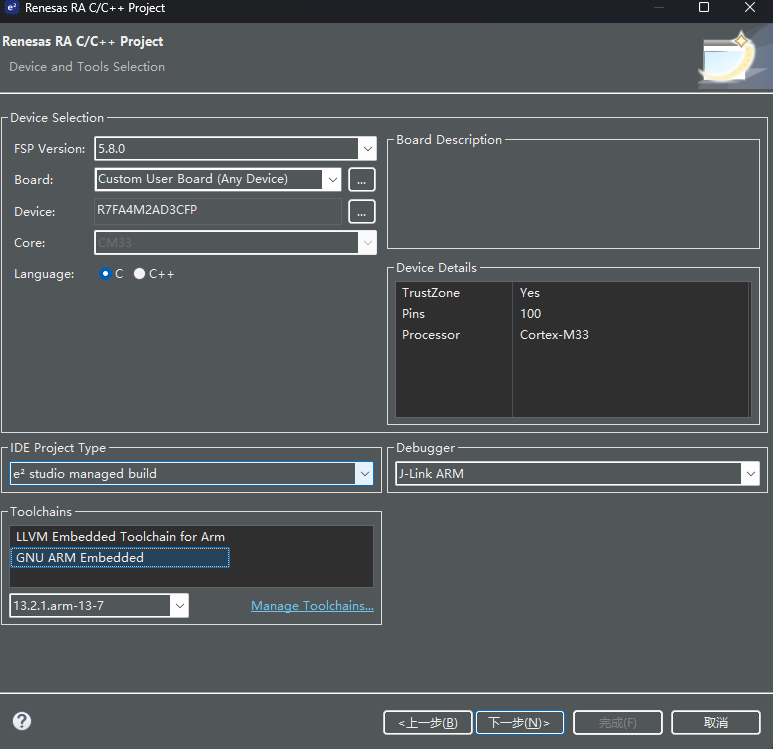

根據板子上的芯片，在Device中選擇對應型號，注意下面的Toolchains中選擇GNU，后面編譯起來更方便。

點擊查看大圖

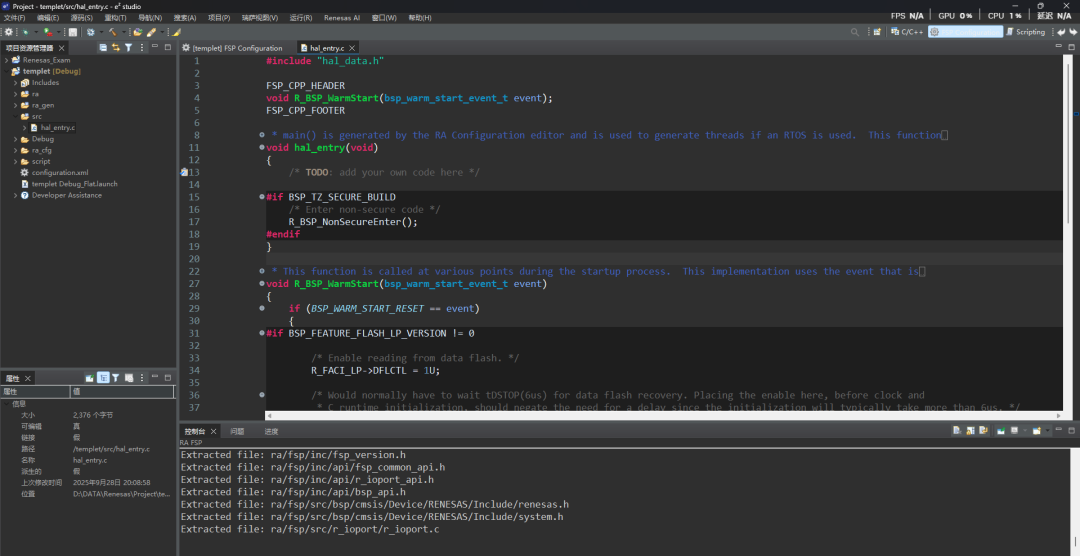

后面頁面默認不修改，之后得到一個初步程序。

點擊查看大圖

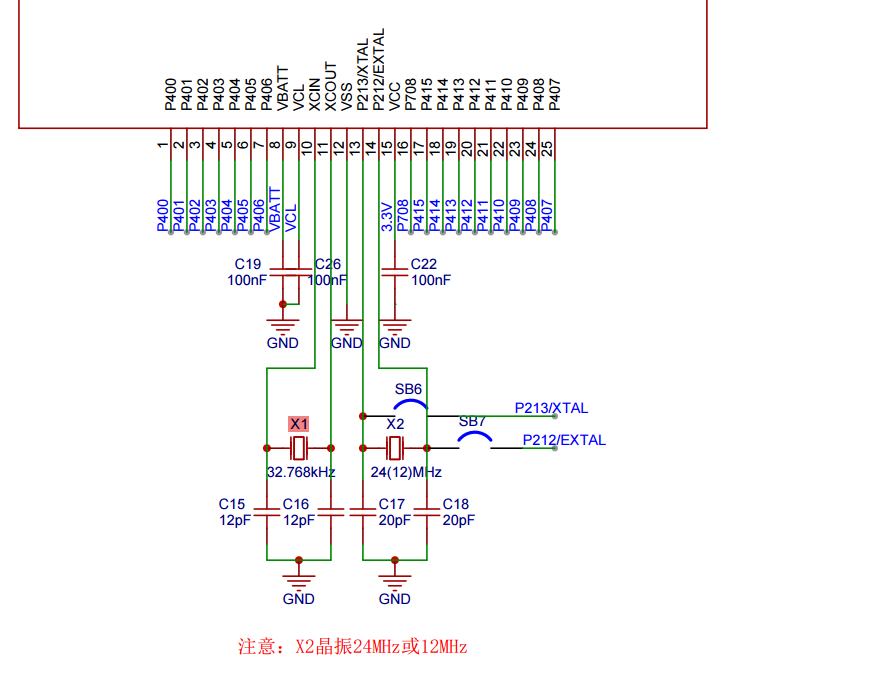

首先根據板子主晶振，修改時鐘：

點擊查看大圖

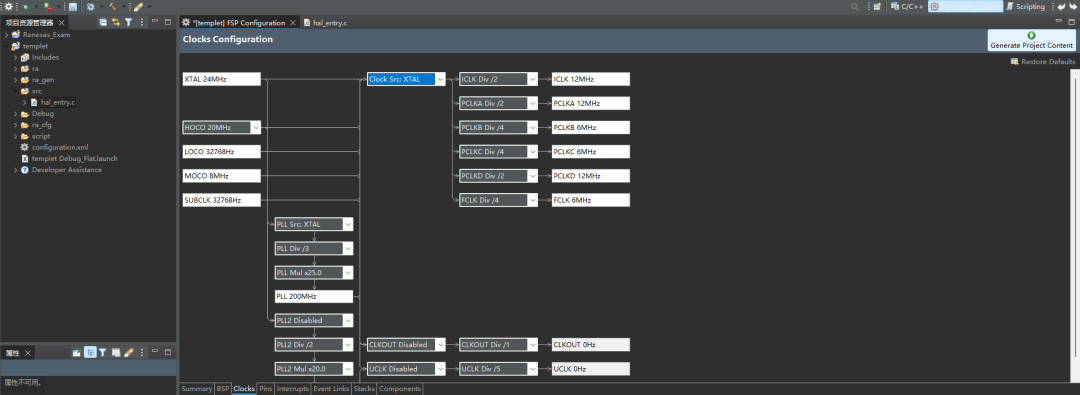

我這塊板子上芯片所接的外部晶振是24Mhz的，可能有些是12Mhz的，在下面這里可以修改晶振的大小，還可以修改不同時鐘線的頻率，我一般用外部晶振比較多，注意在這個小齒輪頁面做出的任何改動都要最終按右上角的生成鍵。

點擊查看大圖

點擊查看大圖

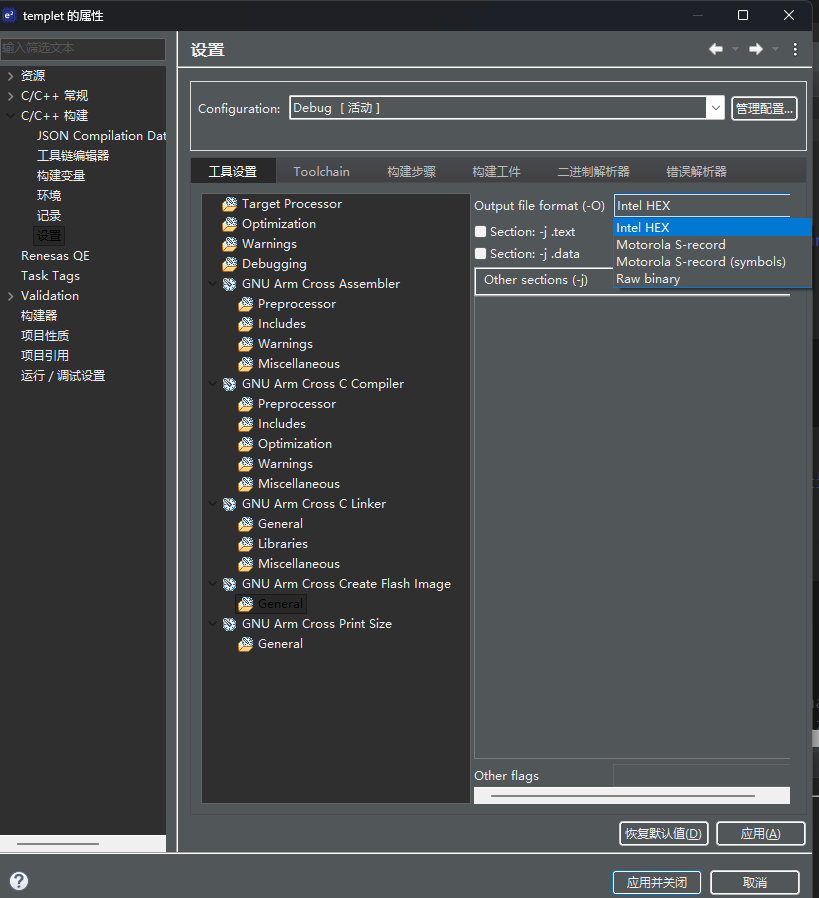

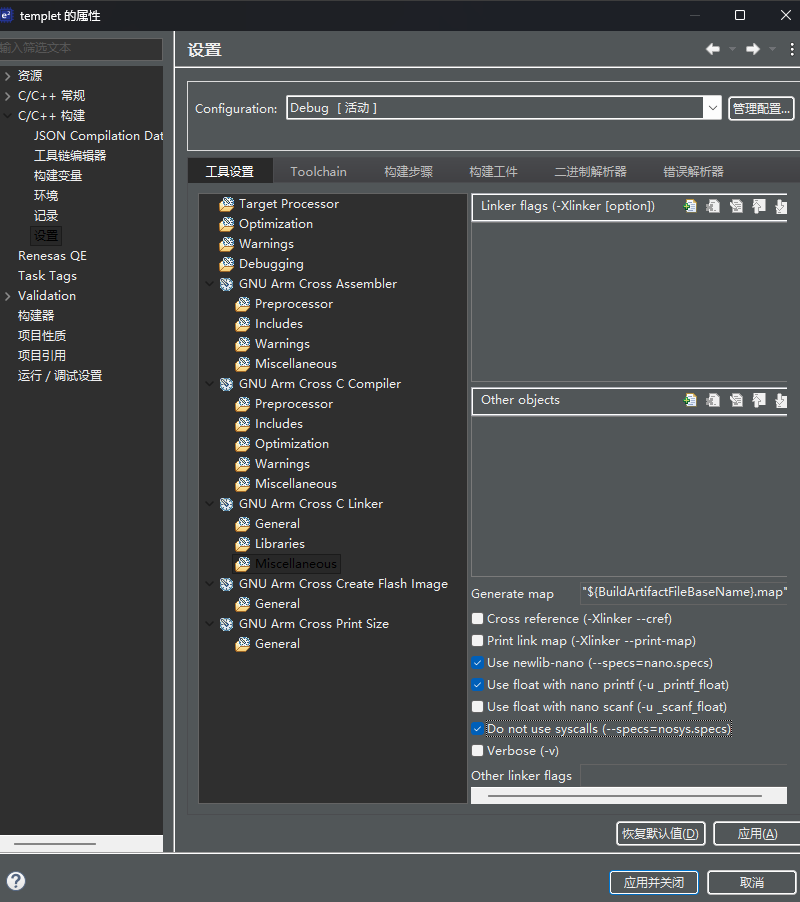

在這個頁面里，首先修改成生成hex文件；其次這幾個勾選上，不然后續串口輸出編譯會報錯。

點擊查看大圖

點擊查看大圖

02

配置基本函數

模板里面，需要一些LED和基本的串口輸出；因為HAL庫雖然簡便，但是也有弊端，程序出了問題很難找到原因，所以我習慣用LED和串口打印幫助排除問題；程序卡住LED可以直觀讓我知道具體卡在哪，串口則可以排除程序邏輯錯誤等等。

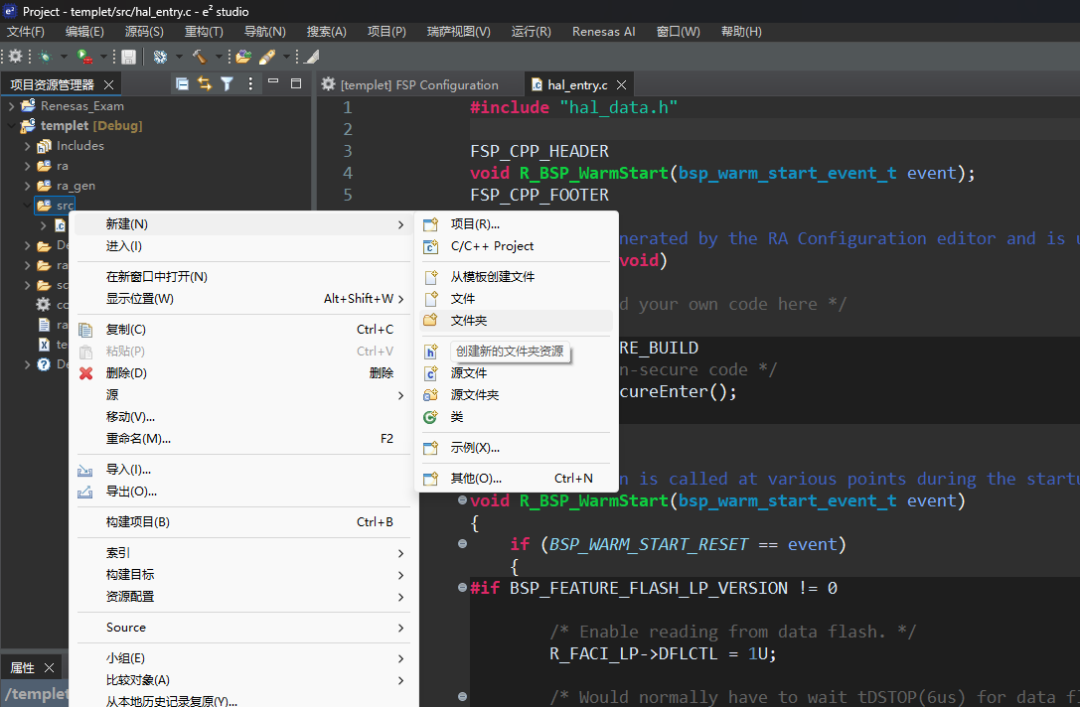

在src新建倆文件，在倆文件內新建LED和串口的.c.h文件。

點擊查看大圖

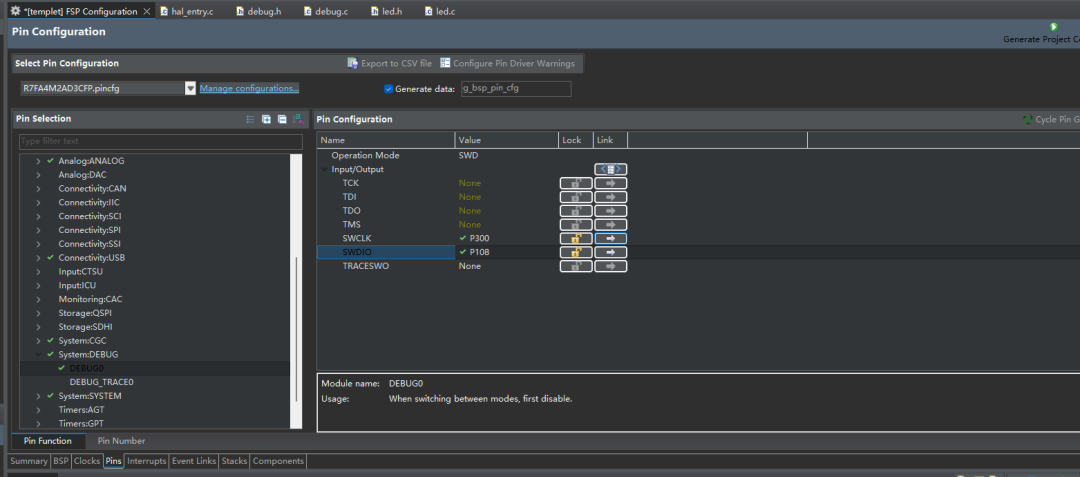

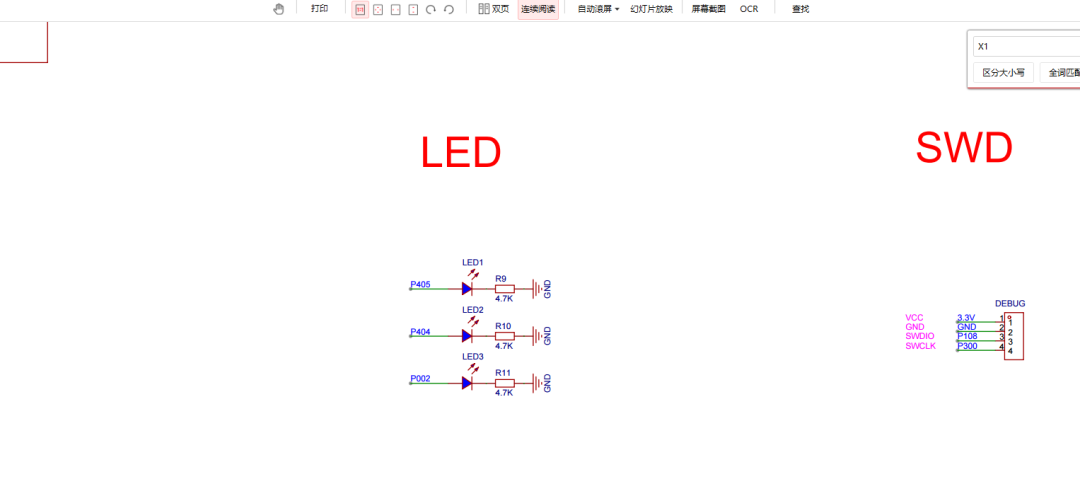

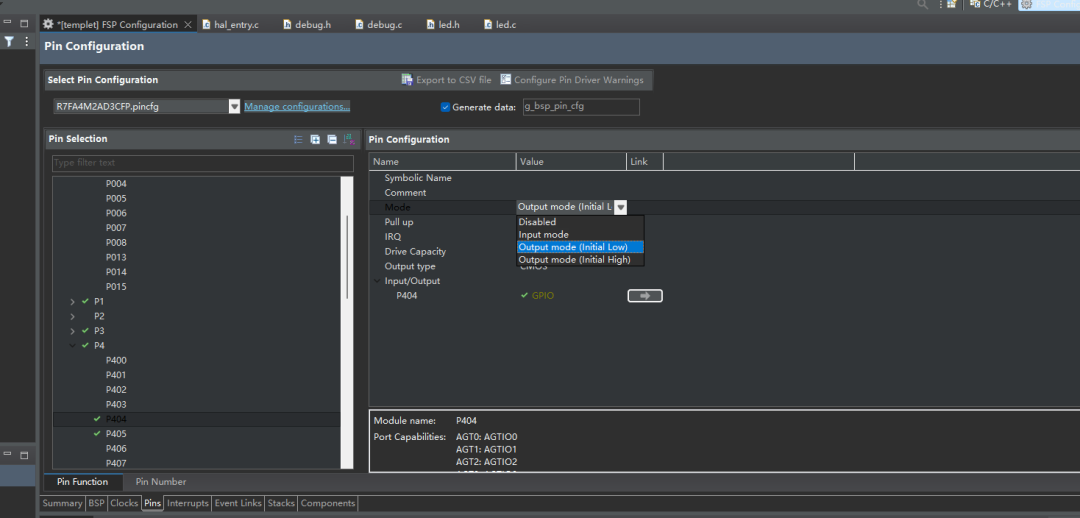

現在就可以去瑞薩特有的FSP庫生成初始代碼，先把燒錄方式改成SWD；看原理圖，這三個led燈接的pin腳，并且另一端是地，也就是給高電平是點亮，找到這幾個pin腳，修改為外部輸入模式OUTPUT。

點擊查看大圖

點擊查看大圖

點擊查看大圖

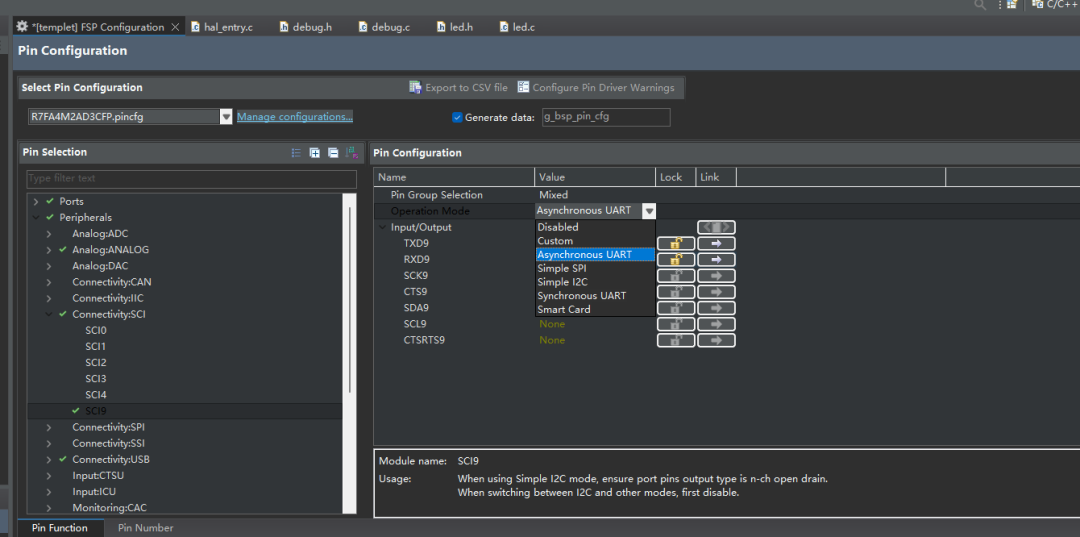

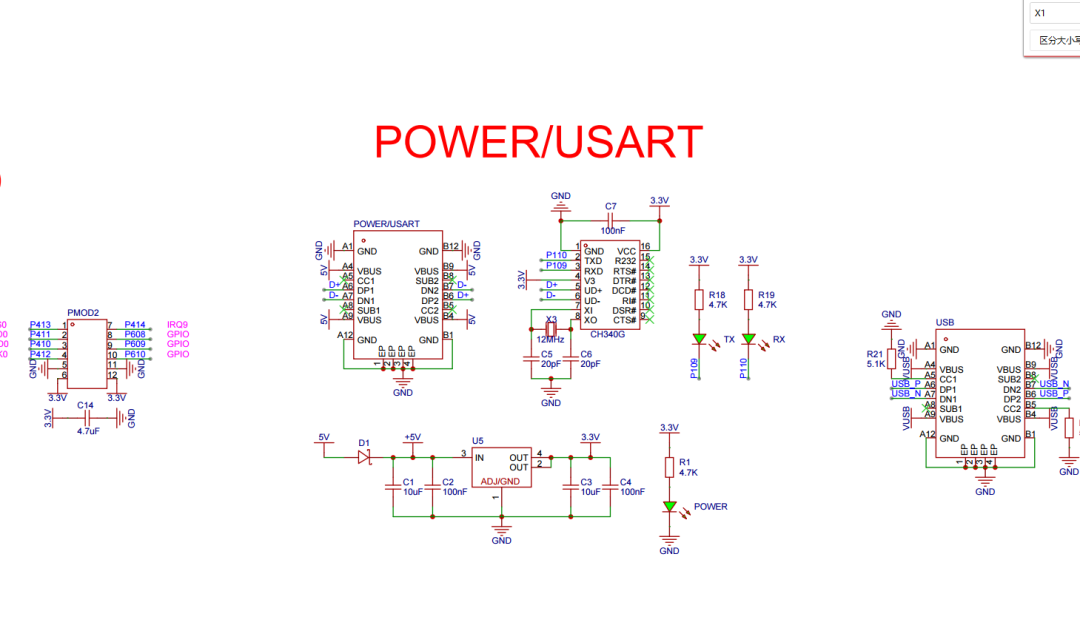

SCI里面找到和typeC一起的串口9，這樣既可以供電也可以用來調試。

點擊查看大圖

點擊查看大圖

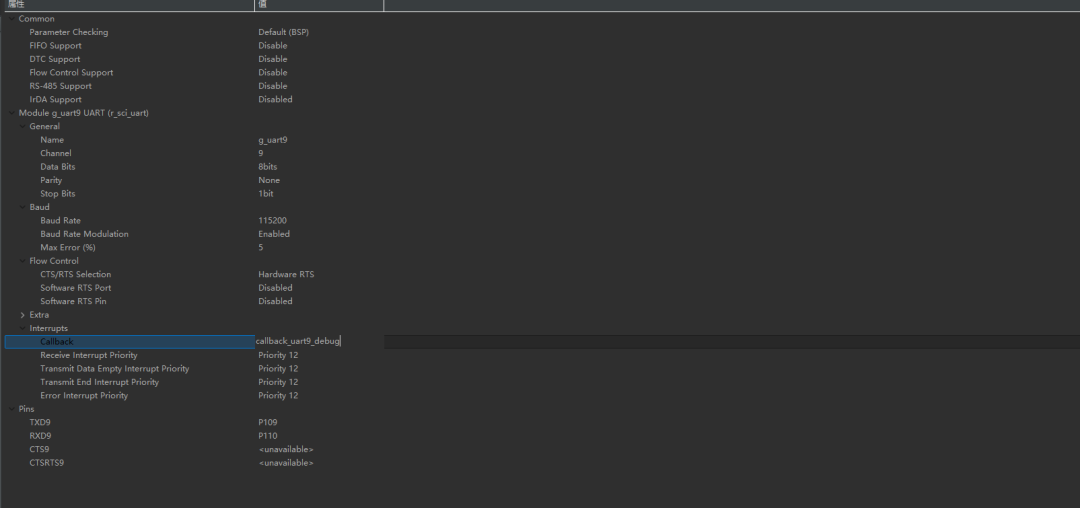

串口這里要注意在pin腳頁面配置好后，還有配置Stack，會生成一個塊，點擊它，左下角屬性里面，可以修改配置串口詳細的所有基礎信息，函數名，波特率，回調函數等等。

點擊查看大圖

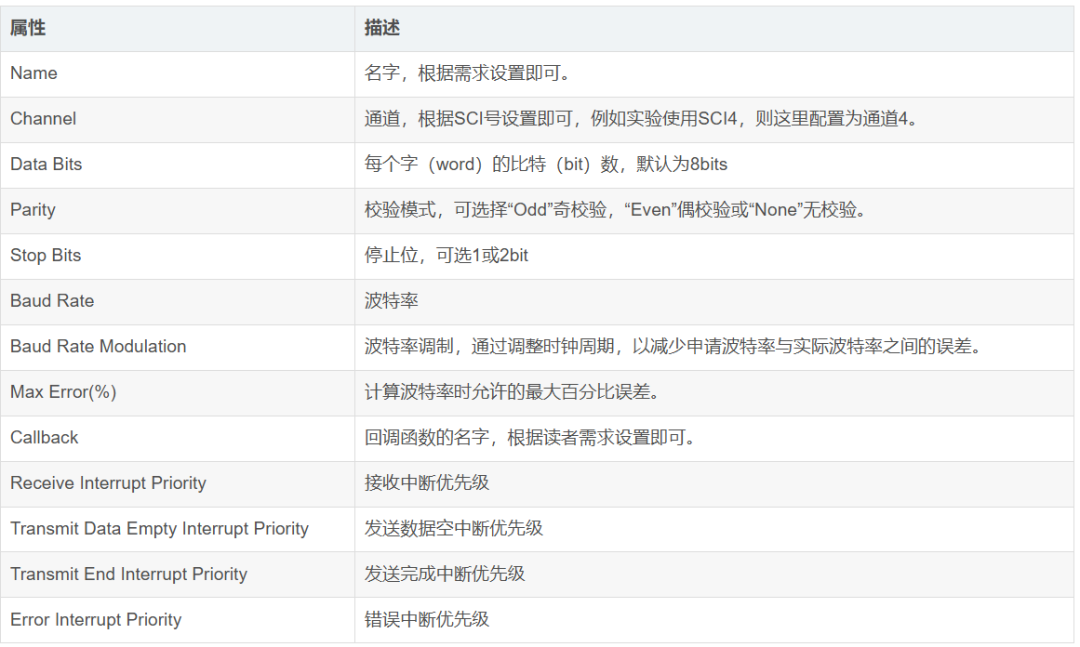

所使用的UART屬性描述

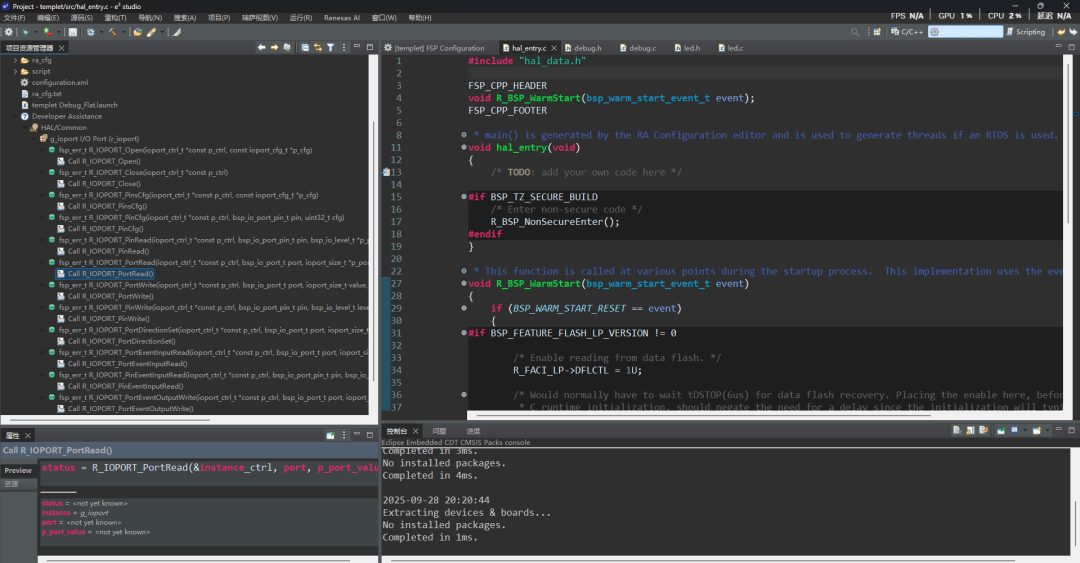

點擊生成代碼后旁邊的資源里面，在HAL里面就會有相應你配置模塊的函數，最常見一些OPEN，ENABLE等等，你可以直接拖動出來，使用這些函數，相當于幫你封裝好了功能函數，你只需要根據需求修改封裝函數的入口參數即可。

點擊查看大圖

03

key板塊

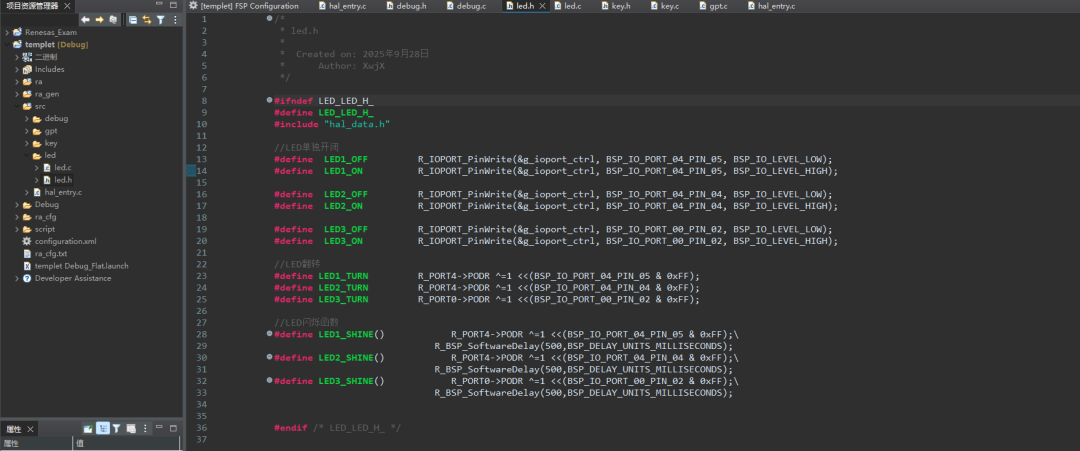

首先是編寫key常用封裝函數，包括LED的開閉，反轉以及定時閃爍。

點擊查看大圖

左右滑動查看完整內容

//LED單獨開閉
#define LED1_OFF     R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_05, BSP_IO_LEVEL_LOW);
#define LED1_ON     R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_05, BSP_IO_LEVEL_HIGH);


#define LED2_OFF     R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_04, BSP_IO_LEVEL_LOW);
#define LED2_ON     R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_04, BSP_IO_LEVEL_HIGH);


#define LED3_OFF     R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_00_PIN_02, BSP_IO_LEVEL_LOW);
#define LED3_ON     R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_00_PIN_02, BSP_IO_LEVEL_HIGH);


//LED翻轉
#defineLED1_TURN     R_PORT4->PODR ^=1 <<(BSP_IO_PORT_04_PIN_05 & 0xFF);
#define?LED2_TURN ? ? ? ? R_PORT4->PODR ^=1 <<(BSP_IO_PORT_04_PIN_04 & 0xFF);
#define?LED3_TURN ? ? ? ? R_PORT0->PODR ^=1 <<(BSP_IO_PORT_00_PIN_02 & 0xFF);


//LED閃爍函數
#define?LED1_SHINE() ? ? ? ? ? ?R_PORT4->PODR ^=1 <<(BSP_IO_PORT_04_PIN_05 & 0xFF);
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?R_BSP_SoftwareDelay(500,BSP_DELAY_UNITS_MILLISECONDS);
#define?LED2_SHINE() ? ? ? ? ? ?R_PORT4->PODR ^=1 <<(BSP_IO_PORT_04_PIN_04 & 0xFF);
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?R_BSP_SoftwareDelay(500,BSP_DELAY_UNITS_MILLISECONDS);
#define?LED3_SHINE() ? ? ? ? ? ?R_PORT0->PODR ^=1 <<(BSP_IO_PORT_00_PIN_02 & 0xFF);
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?R_BSP_SoftwareDelay(500,BSP_DELAY_UNITS_MILLISECONDS);

開關函數（ON/OFF）

實現方式：調用瑞薩現成的庫函數R_IOPORT_PinWrite；

工作原理：直接向指定的引腳寫入明確的高電平或低電平信號，就像直接給燈下命令“開”或“關”；

特點：代碼最清晰，可移植性好，但執行效率相對較低。

翻轉函數（TURN）

實現方式：直接操作硬件寄存器。

工作原理：使用按位異或操作符^=。1 << (PIN號)會生成一個只有目標位為1的掩碼，與該寄存器的當前值進行異或運算。

異或規則：相同為0，不同為1

效果：如果目標位當前是0（燈滅），異或后變?yōu)?（燈亮）；如果當前是1（燈亮），異或后變?yōu)?

特點：執行速度極快（直接操作寄存器），但代碼可讀性稍差，且高度依賴硬件，但我個人最喜歡用這個排除錯誤

閃爍函數（SHINE）

實現方式：翻轉函數+阻塞延時。

工作原理：它其實是先做了一次翻轉操作，然后立即調用一個延時函數R_BSP_SoftwareDelay。這個延時函數會讓整個CPU停下來等待指定的時間（500毫秒）。

特點：

這是一個組合動作（翻轉并延時）。

阻塞式：在延時的半秒內，CPU不能做任何其他事情。因此它通常需要放在循環里才能實現連續閃爍，并且不適合在需要同時處理多任務的系統中使用。

個人喜歡用這個解決程序堵塞。

將其放在.h文件內，在主函數中聲明后，全局就都可以使用。

04

uart模塊

回顯輸出

左右滑動查看完整內容

#include"debug.h"


voidUart9_Init()
{
 fsp_err_terr = FSP_SUCCESS;


 //串口初始化
  err =R_SCI_UART_Open(&g_uart9_ctrl, &g_uart9_cfg);


 assert(FSP_SUCCESS == err);
}




//R_SCI_UART_Write(&g_uart9_ctrl, p_src, bytes);
//使用該函數后，標志位會被置位，使用時要及時在被置位后清零標志位，否則在連續調用時，會導致數據丟失




volatilebool uart_complete_flag =false;


voidcallback_uart9_debug(uart_callback_args_t*p_args)
{
 switch(p_args->event)
  {
   caseUART_EVENT_RX_CHAR:
    {
     R_SCI_UART_Write(&g_uart9_ctrl, (uint8_t*)&(p_args->data),1);
     //當接受字符，出發中斷，發送原字符
     break;
    }


   caseUART_EVENT_TX_COMPLETE:
     {
       uart_complete_flag=true;
      break;
     }
   default:
     break;
  }
}

雖然Uart9_Init里面只有一行指令，但還是最好封裝為一個函數，這樣方便后續程序多起來后我們可以直觀的理解與調用，也方便他人閱讀。

這樣編寫好了串口的回顯，為了后續可以直接用printf串口打印調試信息，我們還需要在debug.c中加入printf向串口的重定義。

左右滑動查看完整內容

//串口重定向
//首先是條件編譯，檢查是否是GCC編譯；根據條件選擇使用哪種函數進行重定向
#ifdefined __GNUC__ && !defined __clang__
int_write(intfd,char*pBuffer,intsize);//防止編譯警告
int_write(intfd,char*pBuffer,intsize)
{
 (void)fd;
 R_SCI_UART_Write(&g_uart9_ctrl,(uint8_t*)pBuffer,(uint32_t)size);
 while(uart_complete_flag ==false);
 uart_complete_flag =false;


 returnsize;
}
#else
intfputc(intch, FILE *f)
{
  (void)f;
   R_SCI_UART_Write(&g_uart9_ctrl,(uint8_t*)&ch,1);
   while(uart_complete_flag==false);
   uart_complete_flag =false;


   returnch;
}
#endif

05

主函數部分

調度器

瑞薩主函數為hal_entry，你也可以理解為main。對于一般集成了較多的程序，我習慣使用調度器，可以自由直觀的開閉需要的部分，后期對于大項目也可以試試用rtos。

左右滑動查看完整內容

#include"hal_data.h"
#include"gpt/gpt.h"
#include"key/key.h"
#include"led/led.h"
#include"debug/debug.h"




FSP_CPP_HEADER
voidR_BSP_WarmStart(bsp_warm_start_event_tevent);
FSP_CPP_FOOTER




/*變量聲明區*/
/*------------------------------------------------------*/
uint32_tuwTick; //系統計時變量


/*------------------------------------------------------*/
uint32_tKey_Val, Key_Down, Key_Up, Key_Old;


/*------------------------------------------------------*/

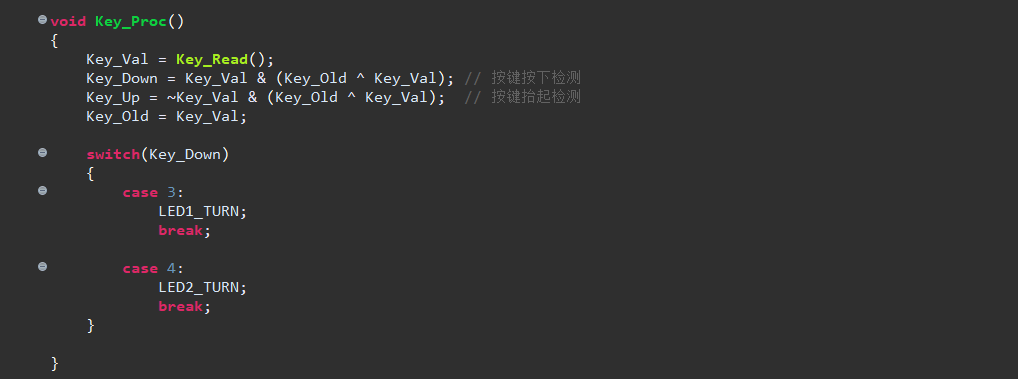

voidKey_Proc()
{
  Key_Val =Key_Read();
  Key_Down = Key_Val & (Key_Old ^ Key_Val);// 按鍵按下檢測
  Key_Up = ~Key_Val & (Key_Old ^ Key_Val); // 按鍵抬起檢測
  Key_Old = Key_Val;


 switch(Key_Down)
  {
    case3:
      LED1_TURN;
     break;


    case4:
      LED2_TURN;
     break;
  }


}


voidLED_Proc()
{
  LED3_TURN;
}




/* 調度器任務結構體定義 */
typedefstruct
{
void(*task_func)(void);  // 任務函數
 unsignedlongint rate_ms; // 任務執行周期（毫秒）
 unsignedlongint last_run;// 任務上次運行時間
}task_t;


/* 調度器任務列表 */

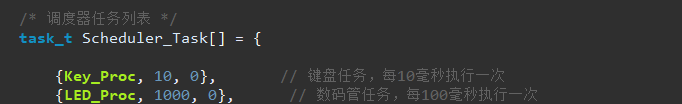

task_tScheduler_Task[] = {


  {Key_Proc,10,0},   // 鍵盤任務，每10毫秒執行一次
  {LED_Proc,1000,0},   // 數碼管任務，每100毫秒執行一次




};


uint8_ttask_num=0;//任務數量


/* 調度器初始化 */
voidScheduler_Init(void)
{
 task_num =sizeof(Scheduler_Task) /sizeof(task_t);// 計算任務數量
}


/* 調度器運行 */
voidScheduler_Run(void)
{
uint8_ti=0;
for(i =0; i < task_num; i++)
? {
? ??uint32_t?now_time = uwTick;?// 獲取當前時間
? ??if?(now_time >= (Scheduler_Task[i].last_run + Scheduler_Task[i].rate_ms))
  {
   Scheduler_Task[i].last_run = now_time;// 更新任務上次運行時間
   Scheduler_Task[i].task_func();    // 執行任務
  }
 }
}




/*******************************************************************************************************************//**
* main() is generated by the RA Configuration editor and is used to generate threads if an RTOS is used. This function
* is called by main() when no RTOS is used.
**********************************************************************************************************************/
voidhal_entry(void)
{
 /*TODO:add your own code here */


 Scheduler_Init();
 Uart9_Init();


 System_Init();
 while(1)
  {
   Scheduler_Run();
  }
#ifBSP_TZ_SECURE_BUILD
 /* Enter non-secure code */
 R_BSP_NonSecureEnter();
#endif
}

功能

代碼里我寫了，LED3的調度器設定的時間，間隔閃爍。

1000毫秒的閃爍間隔：

而按鍵則是，按鍵sw1，sw2分別對著LED1和LED2，按下則反轉一次。

NO.3

下載

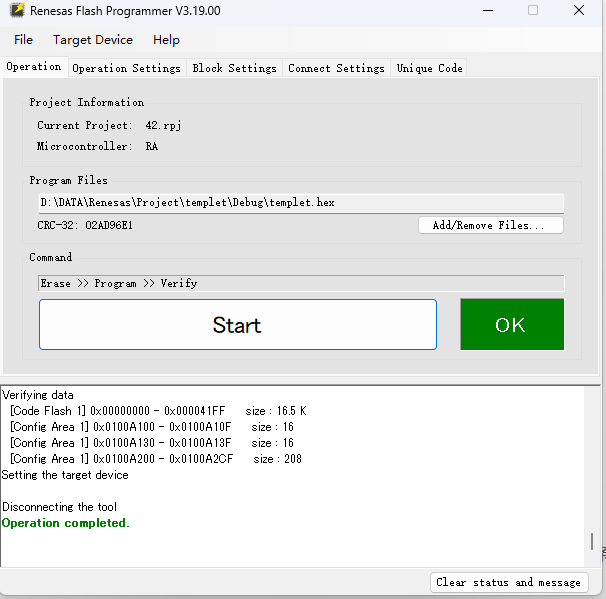

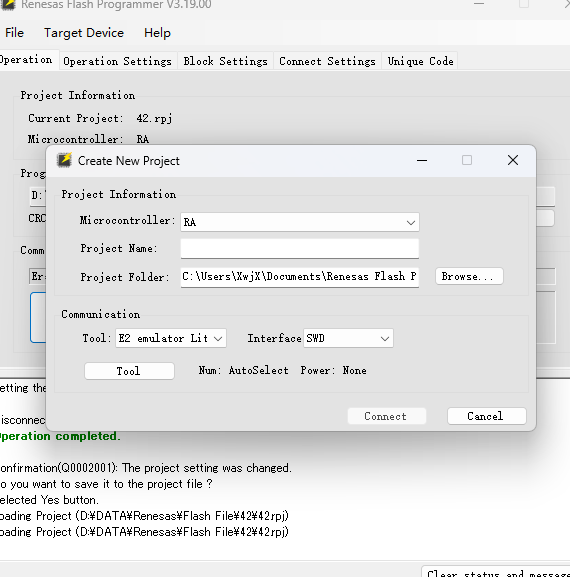

然后準備的差不多了，就可以下載了，打開Flash Programmer，點擊左上角file，新建立一個。

按照這樣選：

點擊查看大圖

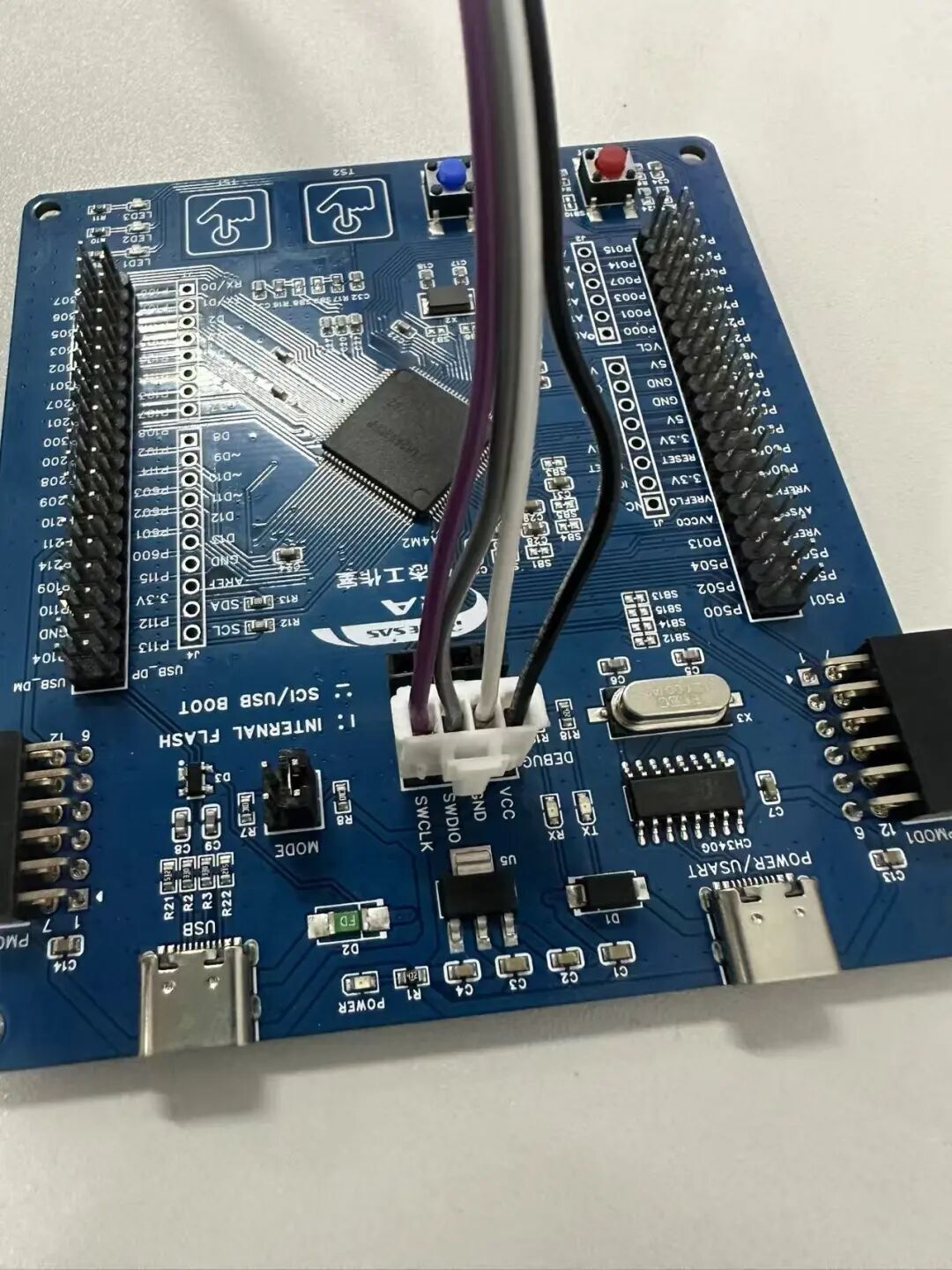

這里推薦給SWD下載這里做個段子，一來方便下載，二來這里要注意SWDIO,SWCLK兩條線要接緊一點，不然老下不下去。

點擊查看大圖

這樣就下載成功了。

如果在FSP配置、調度器編寫或下載調試中遇到問題，或是有模板優化、功能擴展的巧思，歡迎在評論區分享交流～

環境搭建專題會持續覆蓋更多RA系列開發板的實操指南，關注瑞薩嵌入式小百科，讓嵌入式開發“從0 到1”更高效，后續還能解鎖更多項目模板和避坑技巧！
