一 引言

在FM廣播發射機的性能檢測與運維校準中，預加重與去加重的匹配設置是保障音頻傳輸保真度、提升高頻信噪比的重要技術環節，為該領域常規操作流程之一。這一設計的誕生，源于FM調制的固有噪聲特性—— FM廣播依靠載波頻率變化承載音頻信號，其噪聲功率譜密度與頻率的平方成正比，呈現 “低頻噪聲小、高頻噪聲大” 的典型特征。

與此同時，自然音頻的能量分布存在明顯不均衡性：核心信息集中在中低頻段，高頻成分(如樂器泛音、語音齒音)能量相對微弱。在無補償措施的傳輸過程中，本就能量較弱的高頻信號易被疊加的高頻噪聲掩蓋，可能導致接收端出現高頻細節丟失、“沙沙聲” 干擾等問題，影響音質的層次感與清晰度;若單純通過提升發射功率增強高頻信號，又會造成帶寬溢出，干擾相鄰頻道正常播出，違背頻譜管理規范。

預加重與去加重技術的組合應用，是平衡信號傳輸質量與頻段資源利用的科學方案，不僅針對性解決了 FM 調制的高頻噪聲痛點，更是行業合規檢測的重要考核內容。專業的測試儀器能夠為預加重與去加重參數的匹配提供技術支持，助力測試數據更貼合實際情況，度緯科技RWC2500A Plus廣播調制分析儀，便是為AM/FM發射機測試打造的專業解決方案。

二 預加重與去加重

2.1 預加重：發射端的高頻信號補償策略

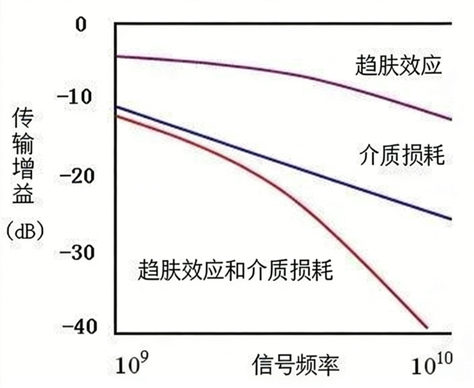

高頻信號在傳輸過程中存在顯著的損耗特性：隨著頻率升高，趨膚效應和介質損耗會導致信號能量快速衰減(如圖所示，頻率從10?Hz升至1010Hz時，傳輸增益下降約 30dB)。而FM廣播的自然音頻中，高頻成分(樂器泛音、語音齒音)本身能量微弱，疊加傳輸損耗后，極被FM調制固有的高頻噪聲掩蓋。

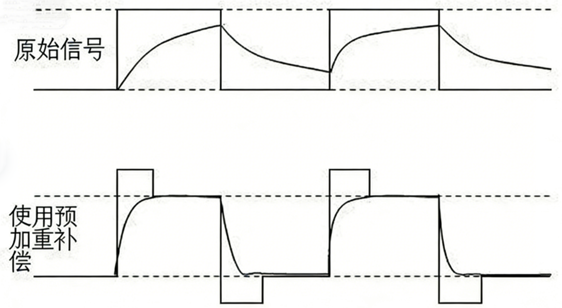

預加重是在FM發射機的音頻處理鏈路中，嵌入的高通濾波電路，其核心作用是對1kHz以上的高頻信號進行“主動放大”。

行業通用的預加重時間常數為50μs或75μs，對應固定的放大斜率(通常為6dB/倍頻程)：頻率越高，放大倍數越大。例如，采用75μs預加重時，10kHz信號的放大幅度比1kHz信號高約 13~14dB，實現了高頻信號的增強效果。

這一設計的實用價值在于：

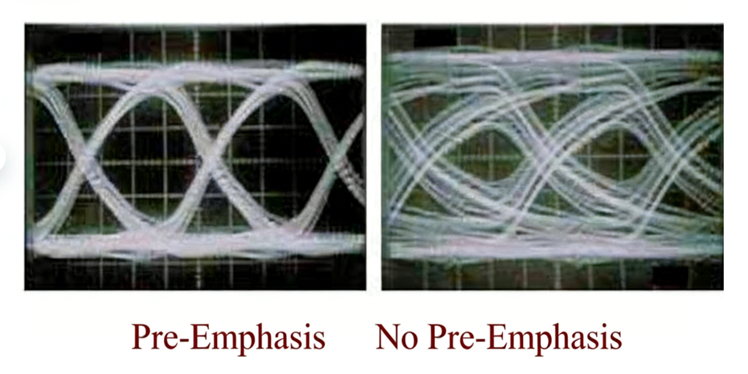

1. 提升高頻信號抗干擾能力：通過人為增強高頻信號能量，使其在傳輸過程中能夠“對抗”高頻噪聲的衰減，避免被噪聲淹沒;

2. 控制信號帶寬：預加重的放大斜率經過嚴格校準，不會導致高頻信號過載，可使FM信號帶寬控制在150kHz(即中心頻率±75kHz)的行業標準范圍內，減少鄰頻干擾;

3. 匹配接收端特性：預加重的參數與主流收音機的去加重電路相適配，為后續信號還原創造條件。

在FM發射機測量中，若跳過預加重設置，測得的高頻段信噪比會遠低于實際播出水平，難以真實反映設備的傳輸性能。

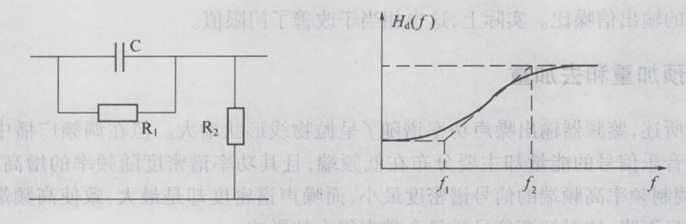

預加重電路及其頻率特性

2.2 去加重：接收端的信號還原與噪聲抑制

去加重是與預加重形成互補的低通濾波電路，集成在收音機等接收設備中，同時也是FM發射機性能測試的必備配置。

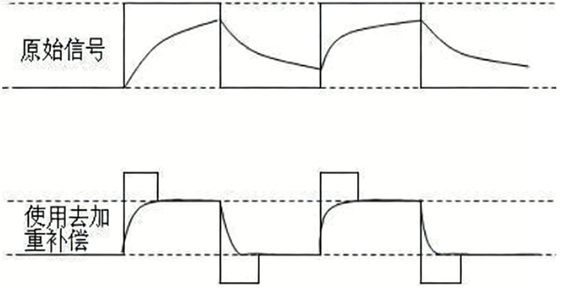

當經過預加重的FM信號被解調后，去加重電路會對高頻信號進行等比例衰減，將其還原為與原始音頻一致的頻率平衡特性。

這一環節的核心意義在于同步抑制高頻噪聲：傳輸過程中疊加的高頻噪聲并未經過發射端的預加重放大，在去加重環節會被大幅衰減，最終實現“高頻信號還原、高頻噪聲抑制”的雙重效果，使高頻段信噪比提升10dB~15dB，顯著改善音質。

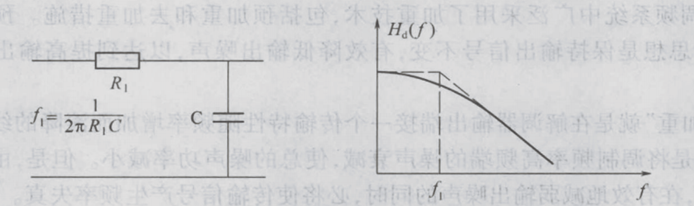

去加重電路及其頻率特性

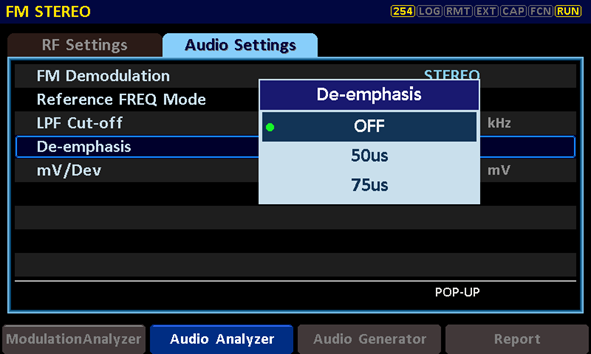

RWC2500A Plus作為專業的廣播調制分析儀，在FM模式下，去加重參數支持50μs/75μs可選。在測量FM發射機時，可根據發射機的預加重參數(50μs/75μs)匹配對應的去加重檔位，確保測試結果的可靠性。若去加重參數不匹配，可能直接影響測試結果與實際播出效果：未開啟去加重時，接收信號高頻過強，出現刺耳失真;參數錯配時，高頻信號過度衰減，導致聲音沉悶、細節丟失，測量結果將失去參考價值。

2.3 技術協同與測量意義

預加重與去加重構成FM廣播系統中協同工作的關鍵環節。前者在發射端主動提升高頻能量以對抗信道噪聲，后者在接收端相應還原頻響并同步抑制噪聲，二者配合可實現高頻段信噪比10-15dB的顯著改善。這種互補設計使FM廣播無需大幅增加發射功率，便可在有限帶寬內傳輸保真音頻，成為平衡音質、覆蓋與頻譜效率的有效方案之一。

正因如此，測量中參數是否匹配，在很大程度上影響測試數據能否反映真實播出性能：參數偏離可能削弱收發鏈路的噪聲均衡機制，導致頻響失真、指標誤判。這使得預加重/去加重不僅是一項技術配置，也是FM發射機測試中應重點關注的鏈路參數，其測量結果的準確性，可作為評價設備合規性與廣播質量的重要依據。

三 RWC2500A Plus：FM發射機測試的高效解決方案

除了預加重與去加重測試需求外，RWC2500A Plus還具備以下核心優勢，可適配FM發射機測試的多場景需求：

1.多維度測試能力：單機即可實現射頻參數、調制性能和音頻層面的多維度測試，支持 AM/FM高精度解調(含立體聲)，可測量載波功率、頻率偏差、FM頻偏、導頻信號等核心參數，以及音頻信噪比、失真度、分離度等關鍵指標，無需搭配多臺設備，大幅提升測試效率。

2.便捷操作與數據管理：配備5英寸彩色觸摸屏及按鍵協同操作，界面直觀易懂;支持自定義測試項上下門限，超門限指標實時提示，便于快速發現異常;測試結果可一鍵導出，支持生成 word 格式報告，滿足數據存檔與上報需求。

3.靈活擴展與遠程控制：提供豐富的選件配置，包括RDS分析選件、路測軟件選件(BroadCMS Plus)等，可根據實際需求靈活拓展功能;支持通過LAN口實現PC遠程控制，開放控制命令接口，方便自動化系統集成，適配實驗室固定測試與戶外移動測試等多種場景。

四 結語

預加重與去加重是FM廣播系統“發射-傳輸-接收”鏈路中互補的重要環節，其核心意義在于針對性解決FM調制的高頻噪聲痛點，實現音質與頻段利用率的雙重優化。在FM發射機的測量工作中，合理匹配預加重與去加重參數是保障測試數據準確的前提，而選擇一款專業的測試儀器則能為這一目標的實現提供助力。

度緯科技RWC2500A Plus廣播調制分析儀在參數匹配、功能覆蓋、操作體驗等方面的設計，可為預加重與去加重測試提供相應支持，助力測試工作合規開展、提升數據準確性，同時為用戶在設備運維效率提升、廣播信號播出質量保障等方面提供參考。依托度緯科技的技術實力與服務網絡，RWC2500A Plus將成為您在FM發射機測試領域的可靠伙伴，共同助力廣播技術的穩步發展。更多產品詳情請訪問：https://www.doewe.com，咨詢電話：010-64327909。
