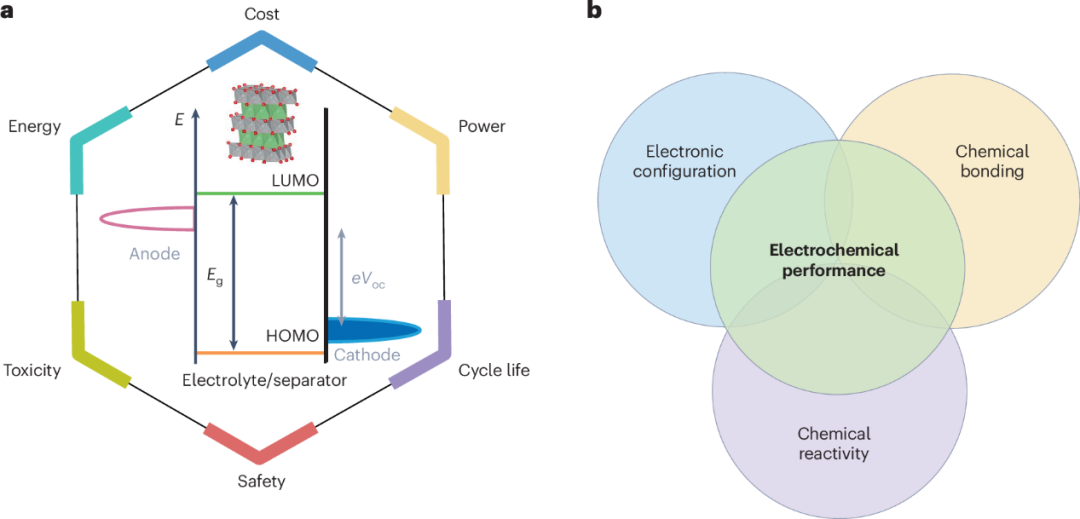

在價(jià)值千億美元的全球電池產(chǎn)業(yè)中，鋰離子電池憑借其高能量密度和工作電壓占據(jù)主導(dǎo)地位。而氧化物正極，無論是層狀氧化物還是聚陰離子氧化物，始終是決定電池性能、成本和安全性的核心部件。其復(fù)雜行為與性能表現(xiàn)，歸根結(jié)底受三大內(nèi)在化學(xué)因素的深刻影響：電子構(gòu)型、化學(xué)鍵合和化學(xué)反應(yīng)性。深刻理解這些因素如何調(diào)控氧化還原能、結(jié)構(gòu)穩(wěn)定性、離子與電子傳輸以及界面行為，是推動(dòng)下一代電池技術(shù)創(chuàng)新的關(guān)鍵。

電池性能指標(biāo)與影響因素

決定離子遷移與氧化還原能級(jí)

Millennial Lithium

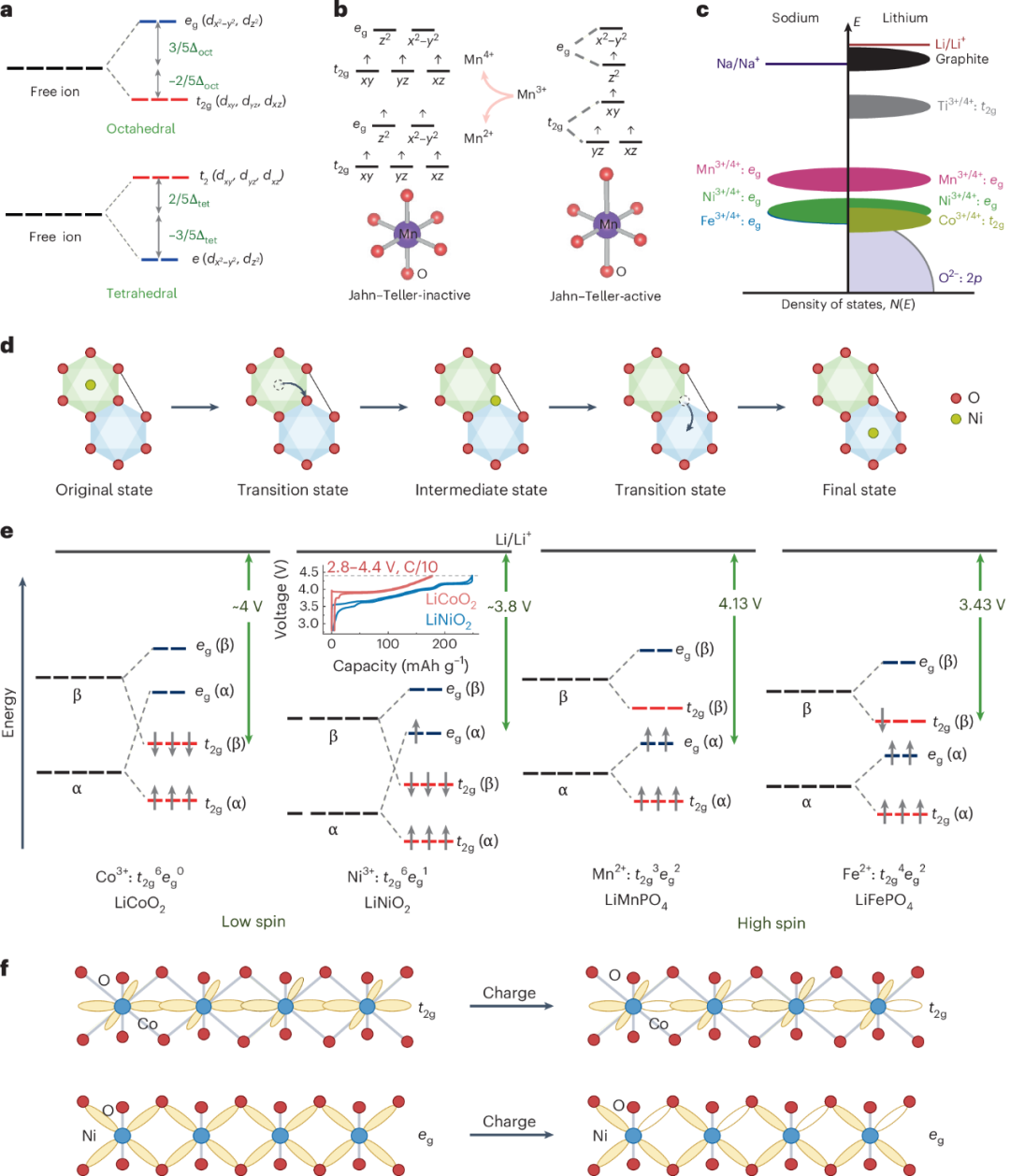

過渡金屬離子在氧化物正極中被氧離子包圍時(shí)，其五個(gè) d 軌道會(huì)因晶體場效應(yīng)分裂成能量較低的t?g 軌道和能量較高的eg 軌道（八面體配位）。電子如何占據(jù)這些軌道，形成了高自旋或低自旋構(gòu)型，進(jìn)而影響材料的關(guān)鍵性能。

八面體位點(diǎn)穩(wěn)定能（OSSE）是預(yù)測陽離子遷移的關(guān)鍵參數(shù)。OSSE 值越小，陽離子從過渡金屬層遷移至鋰層的傾向越大，易導(dǎo)致層狀到尖晶石相變和電壓衰減。例如，OSSE 值為零的 Fe3?極易遷移，因此在鋰離子電池氧化物正極中無法使用。相比之下，低自旋 Co3?和 Ni??具有最大的 OSSE，遷移傾向最小。

電子構(gòu)型也直接影響氧化還原能和電池電壓。雖然在周期表中，Ni 位于 Co 右側(cè)，但 LiNiO?的工作電壓低于 LiCoO?，因?yàn)?LiNiO?中 Ni3?/??的氧化還原能帶位于 eg 軌道，高于 LiCoO?中 Co3?/??的 t?g 軌道。同時(shí)，電子構(gòu)型還影響電子電導(dǎo)率：Li???CoO?具有金屬導(dǎo)電性，而 Li???NiO?和 Li???MnO?則呈現(xiàn)半導(dǎo)體行為。

電子構(gòu)型對(duì)氧化物正極性能的影響

調(diào)控電壓、穩(wěn)定性和循環(huán)性能

Millennial Lithium

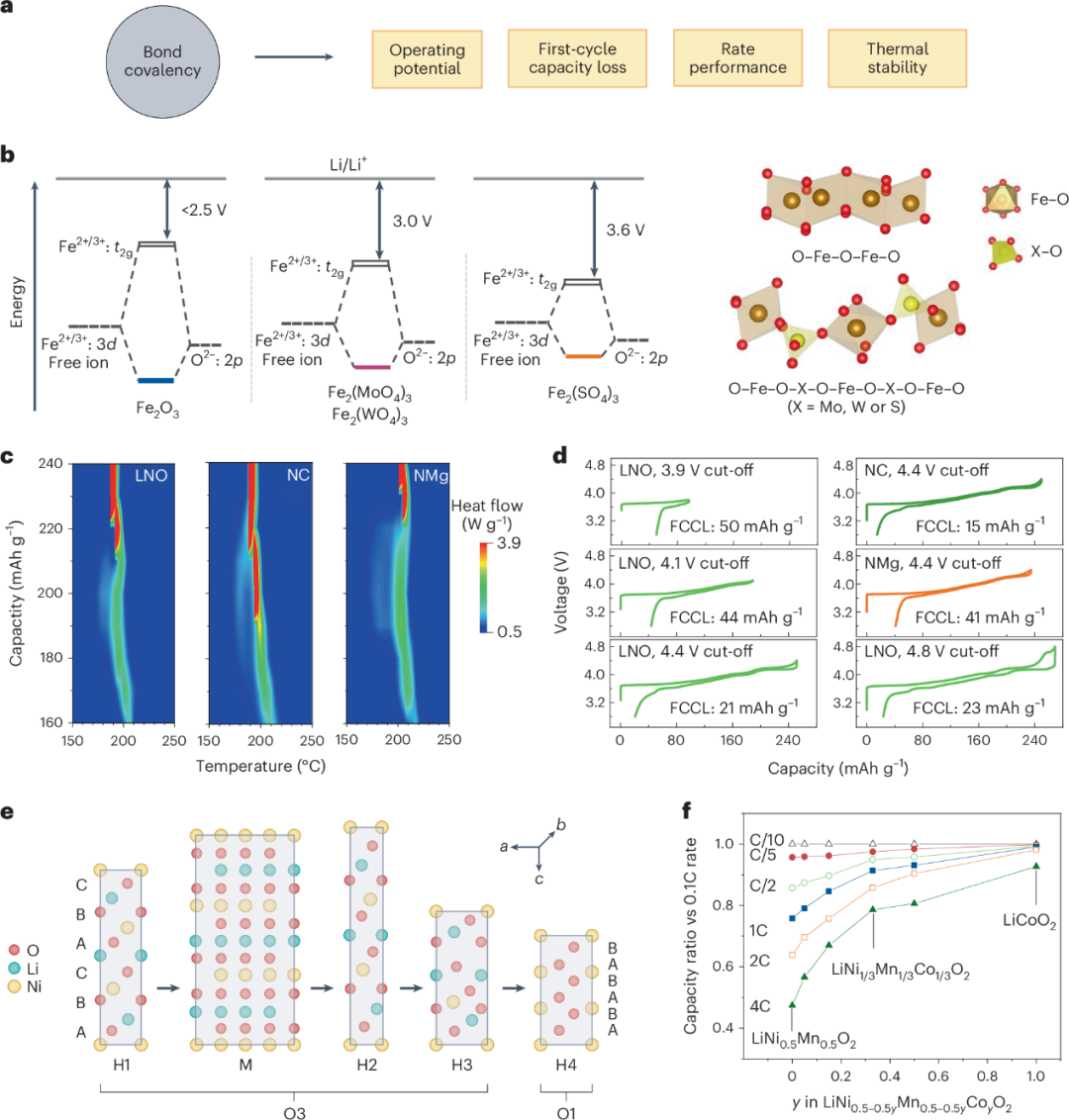

金屬-氧鍵的共價(jià)性程度，是影響氧化物正極多個(gè)關(guān)鍵性質(zhì)的核心。這包括工作電壓、熱穩(wěn)定性、氣體逸出、首次容量損失（FCCL）以及倍率性能。感應(yīng)效應(yīng)（Inductive effect）在此扮演重要角色，例如，在聚陰離子氧化物中，Mo??或 W??等反陽離子通過其更強(qiáng)的共價(jià)鍵，削弱了 Fe-O 鍵的共價(jià)性，從而降低 Fe2?/3?氧化還原能，提高電池電壓。

共價(jià)性越強(qiáng)，金屬-氧鍵越容易斷裂，導(dǎo)致熱穩(wěn)定性越差。例如，LiNi???Co?O?中 Co3?替代 Ni3?會(huì)降低熱穩(wěn)定性，因?yàn)?Co-O 鍵比 Ni-O 鍵更共價(jià)。相反，Mg2?替代 Ni3?則能提高熱穩(wěn)定性，因 Mg-O 鍵更具離子性。

高鎳層狀氧化物正極的首次容量損失與 Li 提取程度和 Ni-O 鍵的共價(jià)性密切相關(guān)。更高的截止充電電壓會(huì)增強(qiáng) Ni-O 鍵共價(jià)性，促進(jìn) NiO?片層的滑動(dòng)和相變，從而降低 FCCL。通過引入更共價(jià)的 Co3?可以降低 FCCL，而引入更離子性的 Mg2?則會(huì)增加 FCCL。

化學(xué)鍵合對(duì)氧化物正極性能的影響

影響氣體生成與界面降解

Millennial Lithium

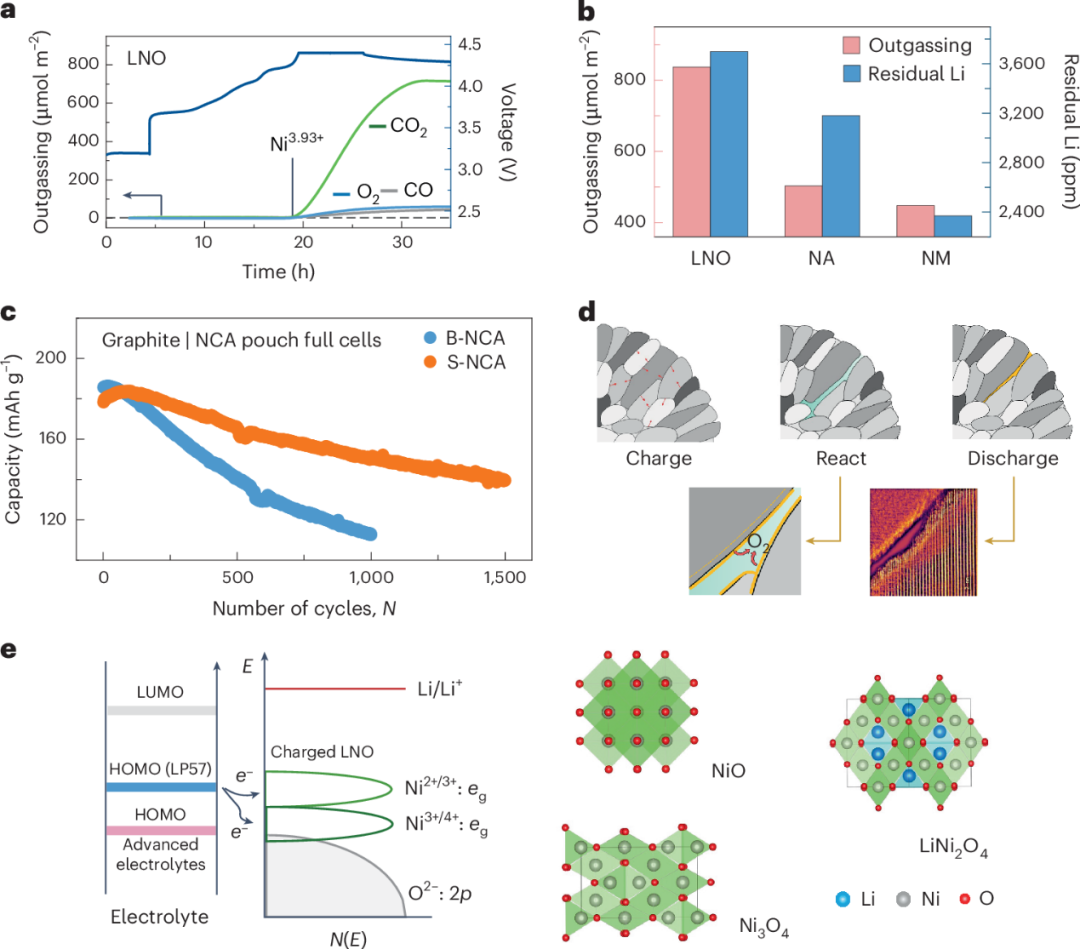

氧化物正極與電解質(zhì)的化學(xué)反應(yīng)性（特別是表面反應(yīng)性），是影響氣體生成、正極-電解質(zhì)界面（CEI）形成、表面晶格重構(gòu)途徑和循環(huán)穩(wěn)定性的關(guān)鍵。過渡金屬離子電子構(gòu)型和金屬-氧鍵共價(jià)性，即金屬 3d 氧化還原能帶相對(duì)于 O2?2p 能帶頂部的位置，決定了化學(xué)反應(yīng)性。

LiMnO?與電解質(zhì)的化學(xué)反應(yīng)性最低，因其 Mn3?/??eg 能帶遠(yuǎn)高于 O2?2p 能帶，且 Mn-O 鍵更具離子性。而 LiCoO?因 Co3?/??t?g 能帶與 O2?2p 能帶的顯著重疊，導(dǎo)致 O2?易于氧化并釋放氧氣。在高鎳正極中，當(dāng) Ni 氧化態(tài)達(dá)到約 3.93?時(shí)，Ni3?/??eg 能帶開始與 O2?2p 能帶重疊，引發(fā)氣體逸出。

元素?fù)诫s是調(diào)節(jié)化學(xué)反應(yīng)性的有效策略。例如，LiNiO?中摻雜 5% Al3?或 Mn??可使氣體生成量減少近 50%，增強(qiáng)了金屬-氧骨架，抑制了氧釋放和電解質(zhì)分解。

電解質(zhì)對(duì)正極化學(xué)反應(yīng)性也有顯著影響。傳統(tǒng)電解質(zhì)（如 LP57）的 HOMO 能級(jí)可能與 Ni2?/3?eg 能帶重疊，導(dǎo)致 Ni??還原，形成高阻抗的表面重構(gòu)層。而更具氧化穩(wěn)定性的電解質(zhì)（HOMO 能級(jí)在 Ni3?/??eg 能帶內(nèi)）則有助于形成 LiNi?O?型尖晶石相，促進(jìn)鋰離子擴(kuò)散。

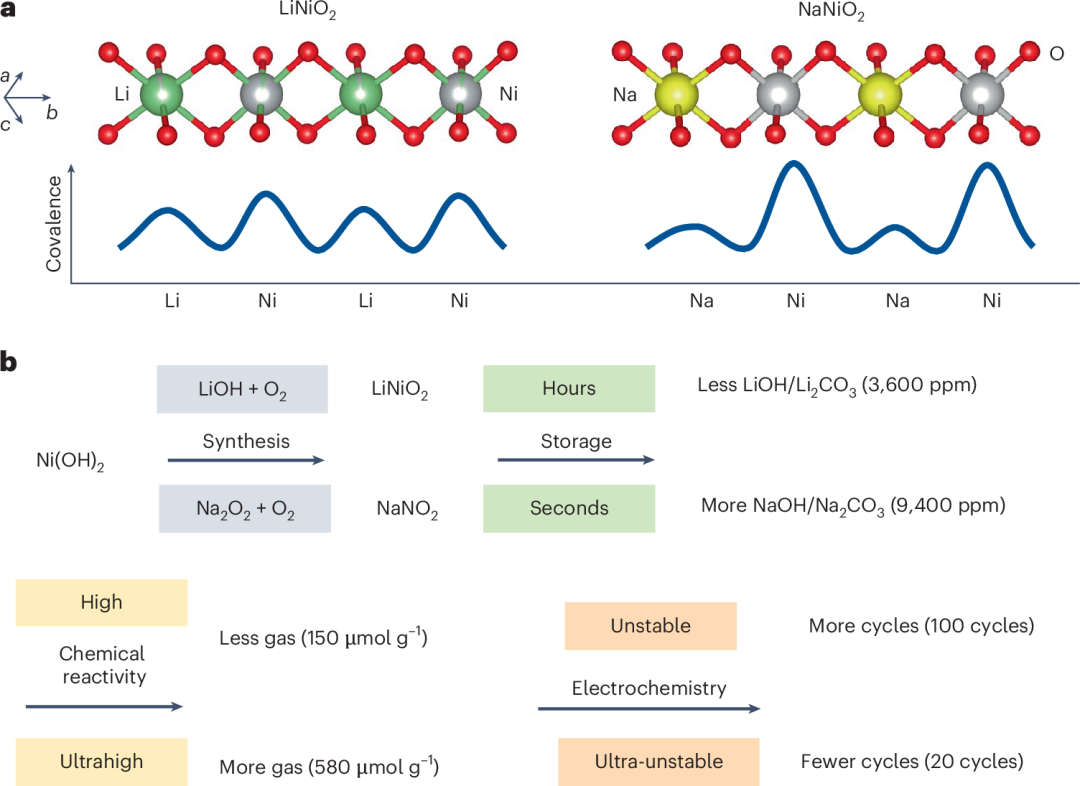

鋰層狀氧化物和鈉層狀氧化物的比較揭示了 Li-O 和 Na-O 鍵離子性差異對(duì)化學(xué)反應(yīng)性的影響。Na-O 鍵的離子性比 Li-O 鍵更強(qiáng)，通過感應(yīng)效應(yīng)使 NaNiO?中的 Ni-O 鍵更共價(jià)，從而增加了失去氧的傾向。因此，NaNiO?比 LiNiO?具有更高的化學(xué)反應(yīng)性，表現(xiàn)為合成條件更嚴(yán)苛、空氣暴露下 Na?浸出更快、氣體生成更多、循環(huán)性能更差。

化學(xué)反應(yīng)性對(duì)氧化物正極性能的影響

鋰和鈉層狀氧化物正極的比較

深層洞察與智能設(shè)計(jì)

Millennial Lithium

未來，氧化物正極仍將是高能量鋰離子和鈉離子電池的關(guān)鍵。將對(duì)電子構(gòu)型、化學(xué)鍵合和化學(xué)反應(yīng)性這些內(nèi)在化學(xué)原理的深刻理解，轉(zhuǎn)化為精確的材料與界面設(shè)計(jì)至關(guān)重要。這需要結(jié)合實(shí)驗(yàn)與計(jì)算的綜合方法，并整合人工智能、先進(jìn)的非原位、原位和操作過程表征技術(shù)。通過組分調(diào)控、表面摻雜和電解質(zhì)優(yōu)化等策略，開發(fā)新型高性能材料，并利用高通量、數(shù)據(jù)驅(qū)動(dòng)的方法指導(dǎo)下一代氧化物正極的設(shè)計(jì)，將加速電池行業(yè)的發(fā)展，實(shí)現(xiàn)性能與成本的平衡，同時(shí)確保電池的安全性。
