入門指南

本小節將簡要介紹 WT9932C6開發板。

1

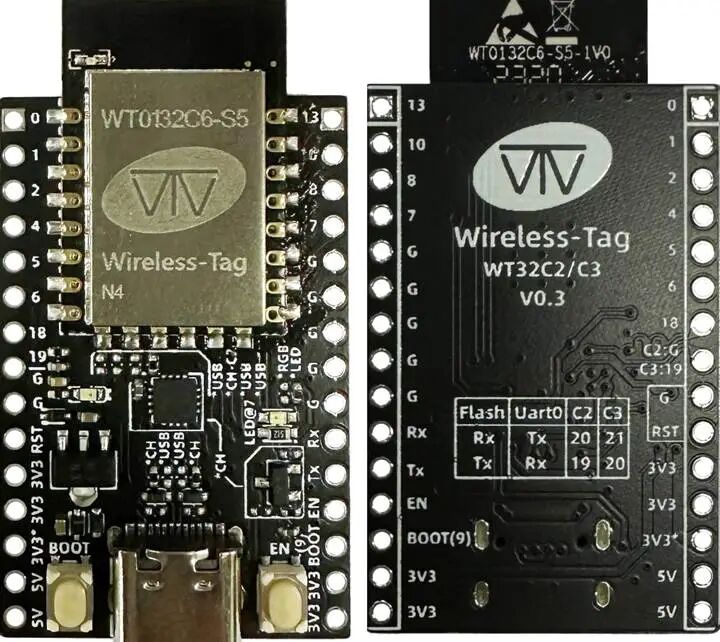

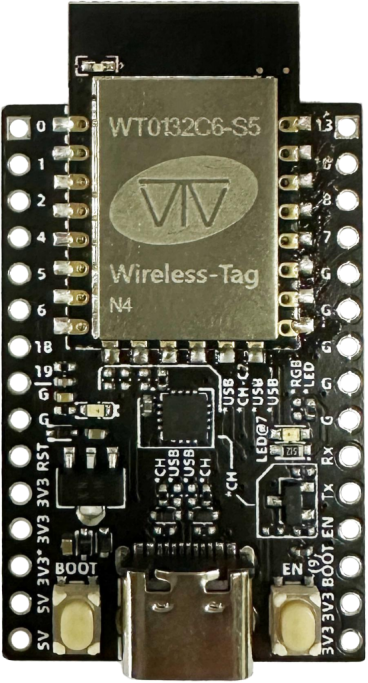

WT9932C6的實物圖

2

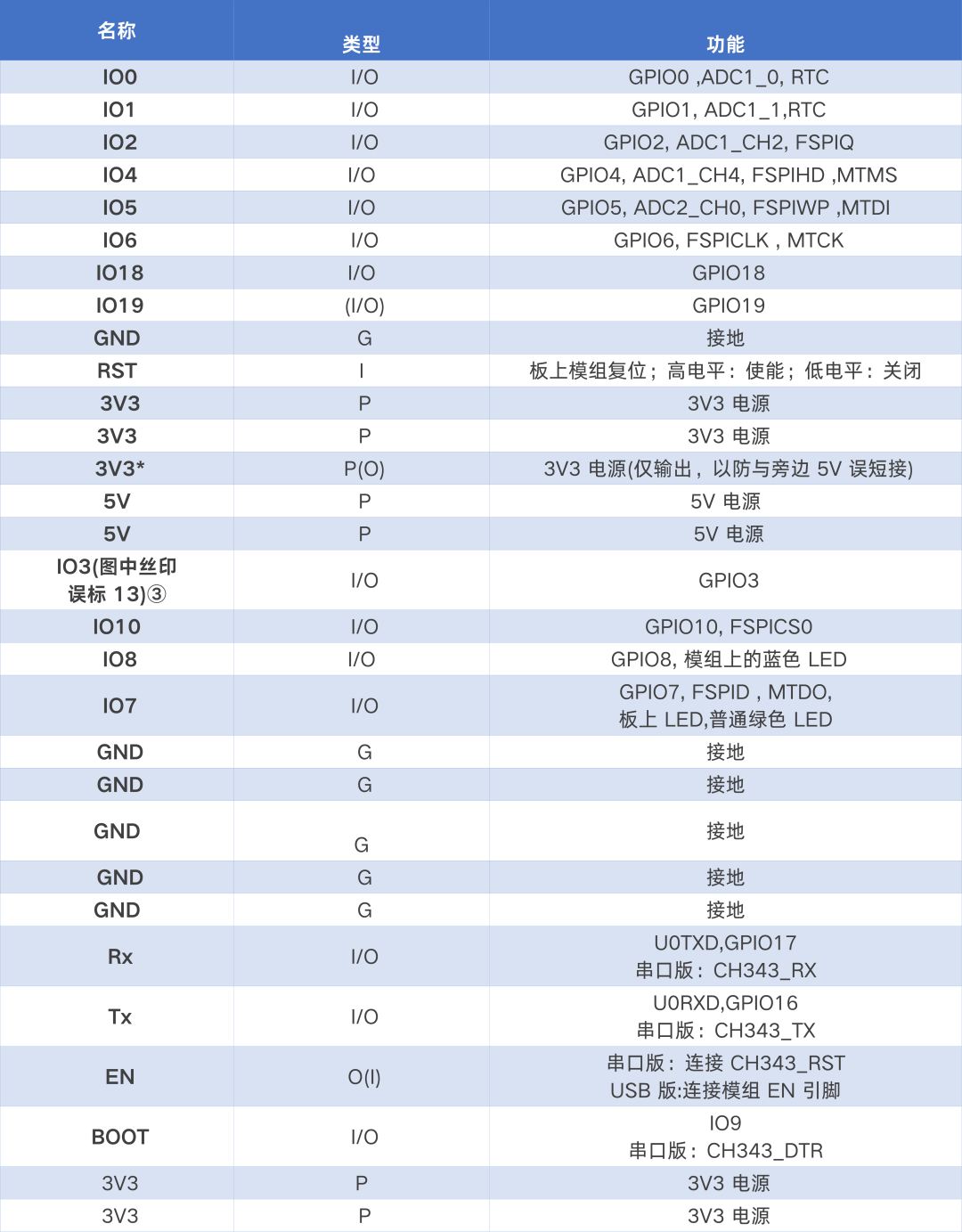

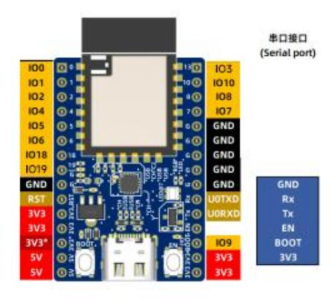

詳細管腳描述

下表列出了開發板管腳描述，如圖 WT9932C6所示：

名稱

P：電源；G：地；I：輸入；O：輸出。

3

按鍵描述

EN按鍵:連接模組 EN使能腳。當按下按鍵時，模組處于關閉狀態，松開時模組進入啟動狀態。

BOOT按鍵：連接模組 BOOT（IO9）引腳。當按下按鍵時，IO9電平拉低，此時按一下 EN按鍵松開即可手動進入下載模式。

4

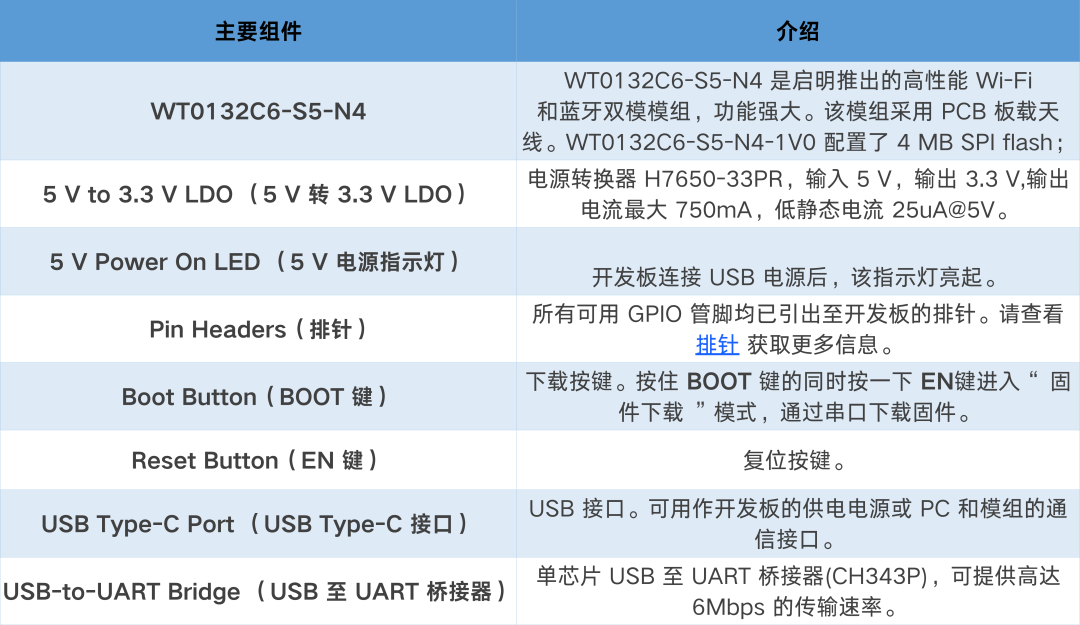

組件介紹

開始開發應用

通電前，請確保開發板完好無損。

硬件參考

1

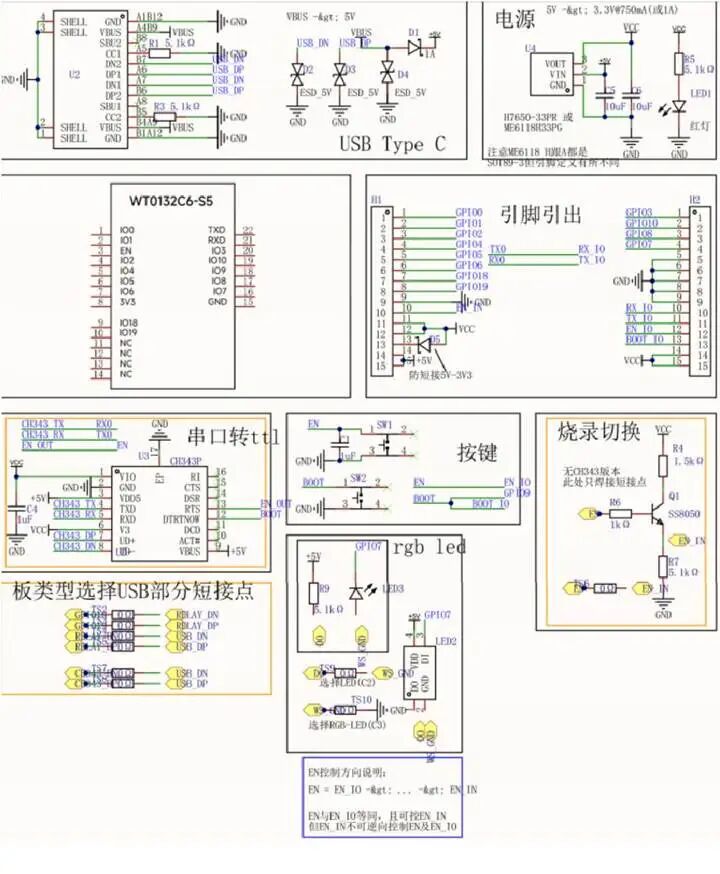

原理圖

WT9932C6的主要組件和連接方式如下圖所示。

2

電源選項

您可從以下三種供電方式中任選其一給開發板供電：

USB接口供電（默認）

5V和 G(GND)排針供電

3

開發板特點

本開發板是 WT9932C6，其特點如下：

1、本開發板上都有一個連接著 IO7的 LED燈，C6的是普通的綠色 LED。

2、當使用的是 C6模組開發板，想測試通過 ESP32-C6自帶的 USB Serial/JTAG進行下載、調試時，可以通過去掉板上 2個絲印標記“CH”的 0Ω電阻，同時焊接上 5個絲印標記“USB”的 0Ω電阻，使得 USB Type-C接口從CH343P改接到 ESP32-C6上的 USB接口。

3、本開發板將 USB轉串口芯片的串口相關 IO引出，所以可以作為普通USB轉串口工具使用。要作為串口工具對外部的串口設備下載、調試等時，僅需將板上左側中央的 RST引腳與 GND短接即可（停止板上模組工作）。串口工具IO定義與普通的串口工具類似，Rx、Tx線需反接（與 ESP-T02一致），詳情可看上方 “1.2詳細管腳描述”章節。

4、LDO選用的是 H7650-33PR，輸入 5 V，輸出 3.3 V,輸出電流最大750mA，極低的靜態電流 25uA@5V。
