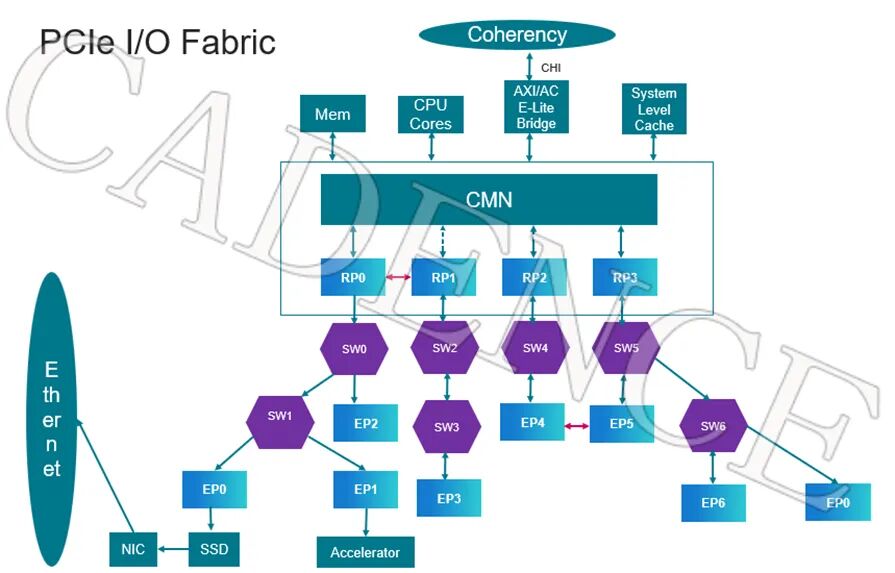

PCIe 交換機作為中心樞紐，通過在設備之間高效路由流量來實現這些拓?fù)?，從而?shí)現靈活的系統設計和擴展。

PCIe 交換機、根端口與端點設備的區別

根端口 (Root Port)：PCIe 層級的源頭，通常集成在 CPU 或芯片組中。它發起事務并管理下游設備的配置與控制。然而，如果沒有 PCIe 交換機端口，連接將僅限于單個端點設備。

端點 (Endpoint)：指消耗或產生數據的設備，如 GPU、SSD 或網卡（NIC）。它們是 PCIe 拓?fù)渲械娜~節點，依賴根端口或交換機與其他設備通信。

PCIe 交換機 (PCIe Switch)：位于根端口和端點之間，使多個端點或 PCIe 交換機能夠與根端口以及彼此之間進行通信。與根端口不同，它不發起事務，而是促進事務的進行。與端點不同，它不消耗或產生內存數據，而是高效地路由數據。PCIe 交換機包含一個連接到上層端口的上游交換端口，以及一個或多個連接到其他交換機或端點的下游交換端口，從而實現織網（Fabric）擴展。

PCIe 交換機的核心功能

點對點傳輸 (Peer-to-Peer Transfers)：允許端點直接通信，繞過 CPU。

通道分叉 (Lane Bifurcation)：將 x16 鏈路動態拆分為更小的寬度（如 4×4），以優化帶寬分配。

帶寬分配：根據流量需求、擁塞情況和優先級調整帶寬分布。

CXL 兼容性：支持 AI 工作負載中的內存池化和一致性內存共享。

集成重定時器 (Retimers)：在高速運行（如 PCIe 6.0 的 64 GT/s）時保持信號完整性。

遙測與診斷：實時監控鏈路健康狀況和性能。

低延遲：與以太網協議相比，極低的延遲使 PCIe 交換機成為內部系統通信的理想選擇。其典型延遲范圍為 1 到 5 微秒，而基于 VLAN 的以太網網絡通信延遲通常在 10 到 100 微秒之間。這種顯著差異使 PCIe 交換機成為高性能系統織網擴展極具吸引力的解決方案。

簡而言之，雖然根端口和端點在 PCIe 拓?fù)渲惺枪潭üδ艿慕巧?，但交換機是動態的使能者，以最小的延遲帶來可擴展性、靈活性和性能優化。這種能力在 AI 驅動的系統中尤為關鍵，因?yàn)楦咝У臄?shù)據流動是克服瓶頸的關鍵。

為何 PCIe 交換機對人工智能至關重要？

從本質上講，AI 系統旨在處理海量數據流，無論是訓練機器學習模型、運行神經網絡，還是執行實時分析。為了實現這一目標，CPU、GPU 和 FPGA 等處理器必須以極高的速度交換數據。PCIe 提供的高速、低延遲通信協議使這成為可能。然而，隨著 AI 應用要求更高的硬件集成度和更高的數據吞吐量，標準的 PCIe 鏈路已力不從心。這正是 PCIe 交換機大顯身手的地方——提供可擴展、動態的連接，在幕后默默為 AI 性能提供動力。

與傳統交換機不同，PCIe 交換機專為滿足復雜系統的獨特需求而設計。它們管理組件間的數據流，平衡工作負載，并確保無縫通信，使 AI 系統在日益嚴苛的工作負載下能夠可靠運行。過去曾是小眾組件的它，現在已成為各行各業構建 AI 系統不可或缺的部分。

重塑 PCIe 交換機的認知

PCIe 交換機可能不如炫目的新 AI 算法或突破性的機器人那樣迷人，但它們承擔的重任超乎想象。它們已悄然成為自動駕駛、醫療診斷和邊緣計算等領域 AI 變革背后的隱藏驅動者。下次當你聽到“PCIe 交換機”時，不要覺得它枯燥——請將其視為助力 AI 實現偉大飛躍的幕后功臣，它們絕非尋常。

Cadence 提供穩健的 PCIe 上游和下游端口解決方案，簡化了最復雜的串行鏈路和協議層要求。我們的交換端口功能抽象了 PHY、數據鏈路和事務層的復雜性，使設計人員能夠?qū)Ｗ⒂?SoC 織網應用層的創新，包括端點集成、附加交換機和點對點 (P2P) 互連。無論您是在構建高密度互連拓?fù)洌€是在 SoC 邊界之外擴展 PCIe 連接，Cadence 都能簡化繁重的工作，助力實現敏捷、高效且先進的設計靈活性。
